XT66シリーズ 66 mmコンストラクションレール


  • Five Stock Lengths up to 2000 mm for 4-Sided Rails
  • 1-, 2-, or 4-Sided Rails
  • Custom Lengths Available from 50 to 2000 mm

XT66DP-500

Double Dovetail

XT66SP-1000

Single Dovetail

XT66-500

Standard 66 mm Rail

XT66SD-250

Single Dovetail

Related Items


Please Wait

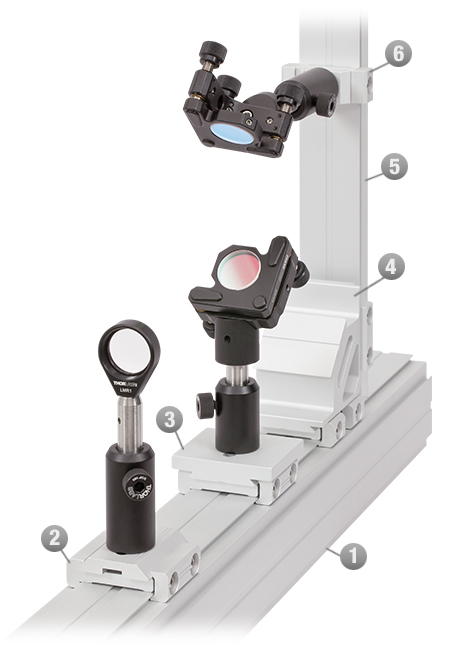

Rail-Mounted Periscope
Click to Enlarge

レール上に組み立てられたペリスコープ
(詳しくは「使用例」のタブをご覧ください)

特長

  • 66 mmの光学レール
  • 標準品の長さ:100 mm~1000 mm
  • アリ溝式形状によりオプトメカニクスアセンブリや他のレールに固定可能
  • 1面あるいは2面にのみアリ溝が付いたタイプは小さな設置面積で設置可能
  • 長さの特注にも対応可能

XT66シリーズの光学レールは、安定した、剛性の高い3次元の機械的構造を構築するためのレールシステムです。この製品はアルミニウム製の押出し成型品で、アリ溝式形状の取付け面を利用して他のレールやブレッドボード、あるいはオプトメカニクス部品などに接続できます。取り付けられた部品は、アリ溝レールの全長にわたって連続的な移動が容易にできます。66 mmのレールシリーズでは、ページ上の写真のように、アリ溝が1面、2面または4面にあるタイプをご用意しています。これらのアリ溝付きレールには、白色あるいは黒色アルマイト加工が施されています。

4面にアリ溝の付いた白色アルマイト加工済みレールは、外周の1辺が66 mmで、標準品としては長さが100 mm~1000 mmの製品をご用意しております。 50 mm~1000 mmの範囲で、特注の長さでご提供することも可能です。

2面にアリ溝の付いた白色アルマイト加工済みレールは、500 mmまたは1000 mmを標準品としてご用意しております。お客様ご自身で機械加工や仕上げを施す場合は、粗切りでアルマイト加工なしの押し出し成型品のご提供も可能です。

1面にのみアリ溝の付いたレールはコンパクトで、レールを用いた光学系を構築するのに便利です。当社では、長さ500 mmの耐久性のある白色アルマイト加工仕上げのレールをご用意しております。こちらのレールには取付け用のザグリ穴や目盛りの刻印は付いておりません。当社では、1面にのみアリ溝があり、クランプ無しで光学テーブルに取り付けられるザグリ穴付きレールもご用意しております。このザグリ穴付きレールには黒色アルマイト加工が施されており、またレールの長さ方向での位置決めが精密かつ再現性良くできるよう1 mm刻みの目盛りが刻印されています。長さは250 mm~750 mmでご用意しております。

当社では66 mmレール用のアクセサリとして、クランプと直角ブラケットブレッドボード用マウント取付けプラットフォームレールキャリッジプラットフォーム用ポジショナークランプ回転スライド式プラットフォームレールジョイントレンズチューブアダプタなど幅広くご用意しております。サイズアダプタを用いると34 mmおよび95 mmのレールをXT66シリーズのセットアップに組み込むことができるため、事実上どのようなオプトメカニクスのセットアップにも対応できる、剛性と汎用性を兼ね備えたツールといえます。

app shot
Click to Enlarge

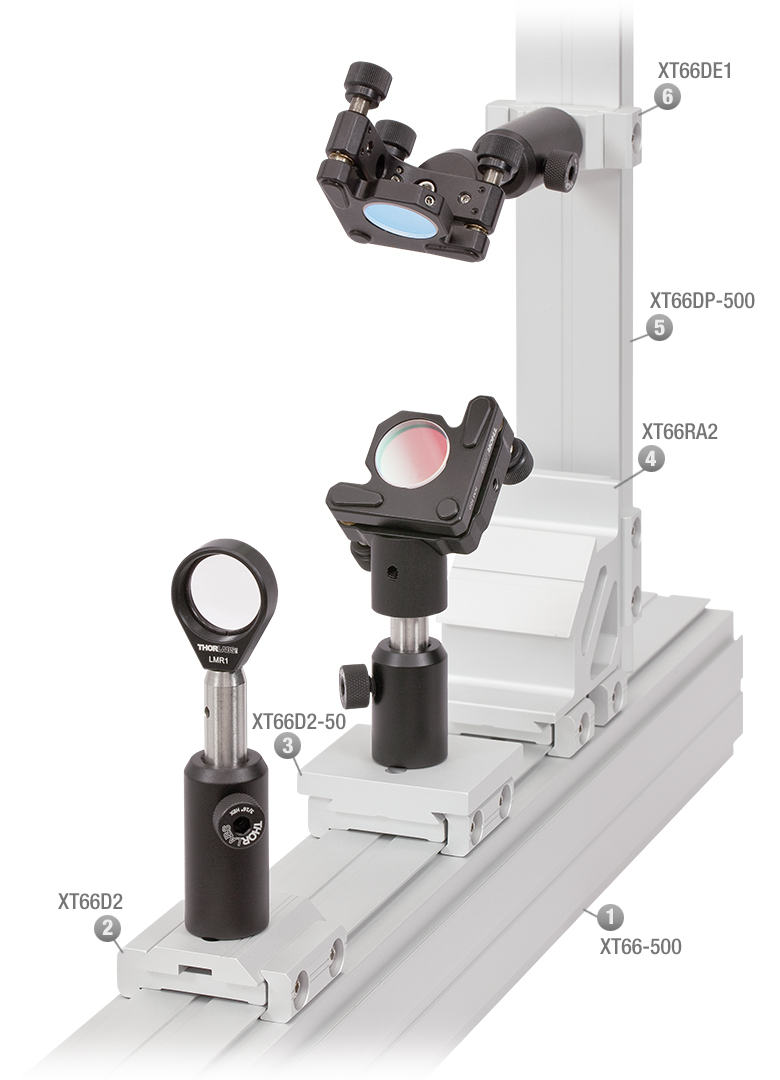

シンプルペリスコープ、1/2


app shot
Click to Enlarge

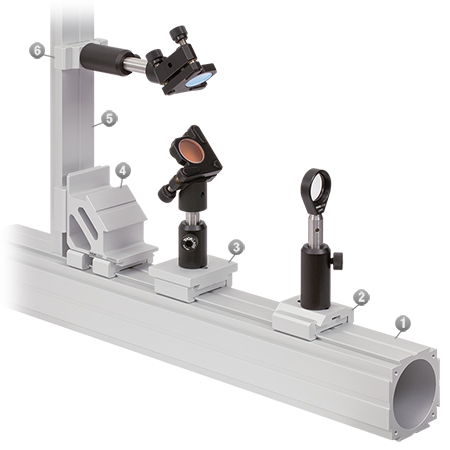

シンプルペリスコープ、2/2

使用例: ペリスコープ

左の写真は、当社の66 mmレールシステムを使用して構築されたシンプルなペリスコープです。2枚の写真は、各パーツがどのように組み込まれているかをはっきりと見ていただくために、同じ装置を異なる方向から撮影したものです。番号が付いているパーツは上の表の番号に対応しています。また、下の表はこのペリスコープに使用されているクランプと光学マウントです。

下の表にはありませんが、レンズミラーも必要となります。

LabelItem #aDescriptionProduct Image
1XT66-50066 mm Construction Rail, L = 500 mm
2XT66D250 mm Long Slotted Dovetail with One Z-Axis Counterbored Slot
3XT66D2-5050 mm Long XT66 Platform with Three 1/4"-20 (M6) Counterbores
4XT66RA2Right-Angle Clamp for 66 mm Rails
5XT66DP-50066 mm Double Dovetail Rail, L = 500 mm
6XT66DE120 mm Long, 1/4"-20 Tapped Dovetail for 66 mm Rails
Additional Items
 XT66C120 mm Long Double Dovetail Clamp for 66 mm Rails
 XT66C240 mm Long Double Dovetail Clamp for 66 mm Rails
 MA45-245° Mounting Adapter, Compatible with KM100 and KM200
 KM100Ø1" Kinematic Mirror Mount
 LMR1Ø1" Lens Mount
  • 表内はインチ規格の部品の組合せ例です。
    ミリ規格の部品の組合せについては当社までお問い合わせください。

Posted Comments:
tom.lummen  (posted 2018-07-25 13:48:22.12)
Hi, I was wondering if a longer version of this product (with L=1000mm) would be an option? And if so, what would be the lead time? Best, Tom
YLohia  (posted 2018-07-25 09:10:35.0)
Hello Tom, thank you for contacting Thorlabs. I will reach out to you directly to discuss the possibility of offering this custom item.
davyG  (posted 2018-04-20 09:45:52.71)
I would like to see the following accessories: 1. Thumbscrew adjustable carriers (as Bennettd suggested previously. (See Newport X48 system) 2. Non-slip level adjustable feet and mid supports for the dovetail version(s). (Not all environments can justify having leveled optical tables/breadboards). (See Newport X48 system). 3. A way of joining the dovetail rails - in line and at right angles (I suggest separate products for cost reasons). The working surface of the rails should be on the same level.
mmcclure  (posted 2018-04-20 10:16:54.0)
This is a response from Matt at Thorlabs: Thank you very much for your valued feedback. I have posted your suggestions to our internal engineering forum, where we will discuss these ideas and consider them for future development.
bennettd  (posted 2016-04-02 15:22:19.03)
comparable rails from OWIS (http://www.owis.eu/home/) have counterbored holes down the middle for breadboard mounting. OWIS' rail carriers also have thumbscrews. Both of these features are extremely convenient and lacking from Thorlabs' otherwise excellent rail offerings.
besembeson  (posted 2016-04-05 10:48:47.0)
Response from Bweh at Thorlabs USA: Thanks for your feedback. We have these for the dovetail optical rails (http://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=30). At the moment, we do provide several suitable mounting accessories for the XT66 series (http://www.thorlabs.com/newgrouppage9.cfm?objectgroup_ID=3717). We will review your suggested features for our XT66 rails.
ludoangot  (posted 2016-02-03 12:00:44.397)
Hello, I have questions about 2 topics: 1) Are rails (66mm and others) black inside, to avoid stray light when used as lens tubes? If not, could you offer this option (black anodization inside)? And if not, I would consider using your Black Flocked self-Adhesive Paper but I'm not sure it can easily be applied, do you have any other solution? 2) you offer 100, 200 then 500mm. 300mm is a convenient length too, could you offer it as a standard length, that would allow one not to have to pay about 3 times the price for a custom length compared to a standard length. Thank you!
besembeson  (posted 2016-02-04 11:21:27.0)
Response from Bweh at Thorlabs USA: The standard 66mm rails are not black anodized inside but this can be provided as a special item for now. You may also use the black flocked paper (varying short sections) like mentioned on the clear anodized one. Though a continuous 300mm version sounds convenient, you can get this using the 100mm and 200mm versions with a joiner, such as the XT66J (http://www.thorlabs.com/newgrouppage9.cfm?objectgroup_ID=6644)
iain.tullis  (posted 2015-05-07 23:39:46.63)
I'm interested in the XT66SP and XT66C4 combo. What is the spacing between the bottom of the -SP and the top mounting surface of the C4? This info might be useful for all the rail types and clamps.
cdaly  (posted 2015-05-11 11:55:41.0)
Response from Chris at Thorlabs: The height of XT66C4 mounted to XT66SP will be 0.937".
cbrideau  (posted 2012-10-17 15:45:30.24)
The only problem with that is it doesn't resist torque along the optical axis very well; the whole assembly would be a bit too free to rotate unless it was additionally supported.
jlow  (posted 2012-10-12 16:43:00.0)
Response from Jeremy at Thorlabs: One could possibly use the XT34SM1 and the XT66SM2 for this purpose. Since these are internally threaded, you could then use a coupler such as SM1T2 or SM2T2 to attach the 30mm or 60mm cage plates on it.
cbrideau  (posted 2012-10-12 15:19:13.747)
Something like the XT66RL2 joiner that transitions into the 60mm cage system would be useful. One that goes from XT34 to the 30mm cage system would also be nice. That way a long '34 or '66 series rail could support two cage assemblies at opposite ends.

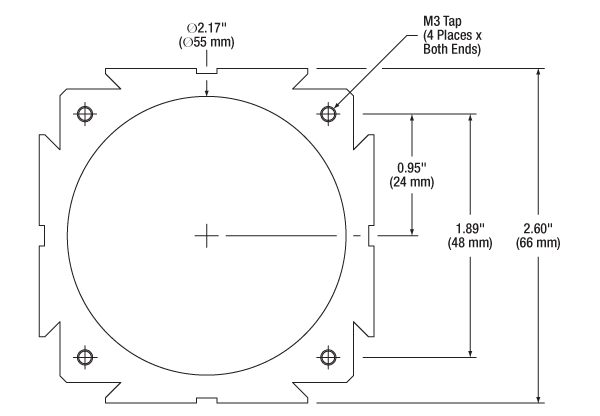

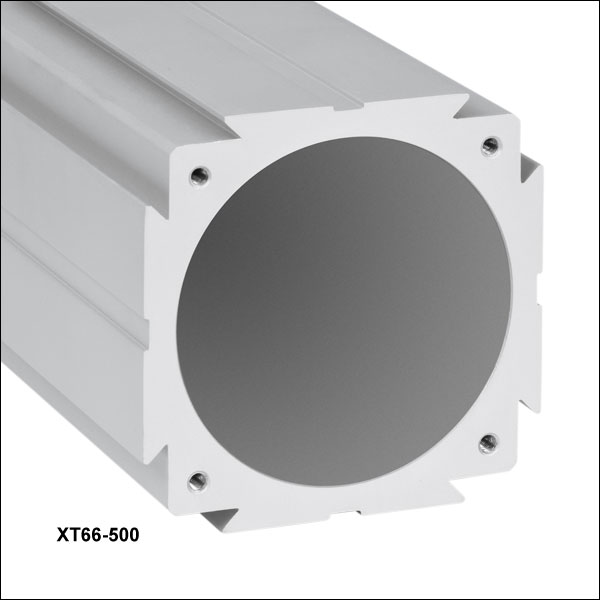

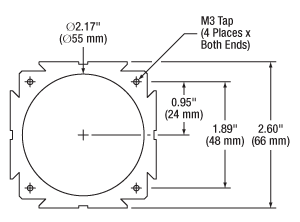

XT66シリーズ 66 mmコンストラクションレール

  • 両端の角部分に4個の取付け用のM3穴
  • レール内に内径がØ55 mmの貫通穴
  • 耐久性のある白色アルマイト処理

当社のコンストラクションレールXT66にはアリ溝式形状の取付け面が4面全てにあるので、1次元、2次元、3次元の構造が構築できます。 アリ溝式形状の取付け面上では、クランプで固定する前に、取付け部品を簡単にスライド移動できます。 レールの端部には4個のM3ネジ穴があり、レンズチューブアダプタ取付けプレートレールキャリッジまたは レールジョイントの取付けに使用します。

これらのレールは、100 mm、200 mm、500 mm、750 mm、1000 mmの5種類の長さをご用意しています。また、50 mm~1000 mmの特注長さでご提供することも可能です。ご希望の場合は、こちらまでお問い合わせください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT66-100 Support Documentation
XT66-10066 mmコンストラクションレール、長さ100 mm
¥4,854
Today
XT66-200 Support Documentation
XT66-20066 mmコンストラクションレール、長さ200 mm
¥6,331
Today
XT66-500 Support Documentation
XT66-50066 mmコンストラクションレール、長さ500 mm
¥11,782
Today
XT66-750 Support Documentation
XT66-75066 mmコンストラクションレール、長さ750 mm
¥12,379
Today
XT66-1000 Support Documentation
XT66-100066 mmコンストラクションレール、長さ1000 mm
¥18,148
3-5 Days
XT66-CUSTRAILCustomized Rail from 50 to 2000 mm , Enter custom Length

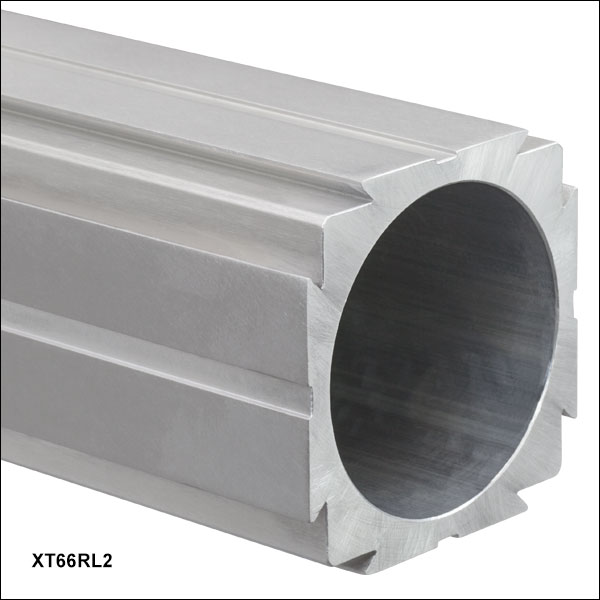

XT66 66 mm Construction Rail, Raw Extrusion (日本では販売しておりません)

  • Unanodized Extrusion for Custom Applications
  • 2 m (6.6') Length
  • Rail Ends are Not Tapped

The XE66RL2 is an unanodized, rough-cut extrusion for customers who prefer to machine and finish their own rails. Their aluminum construction makes it easy to machine them in your own machine shop.

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT66RL2 Support Documentation
XT66RL2日本では販売しておりません
CALL
3-5 Days

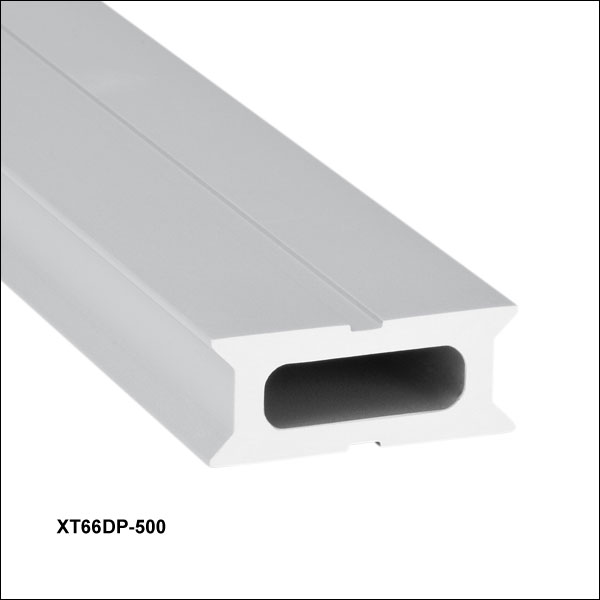

XT66シリーズ 66 mm両面アリ溝付きレール

Drawing of 66 mm Double Dovetail Rail

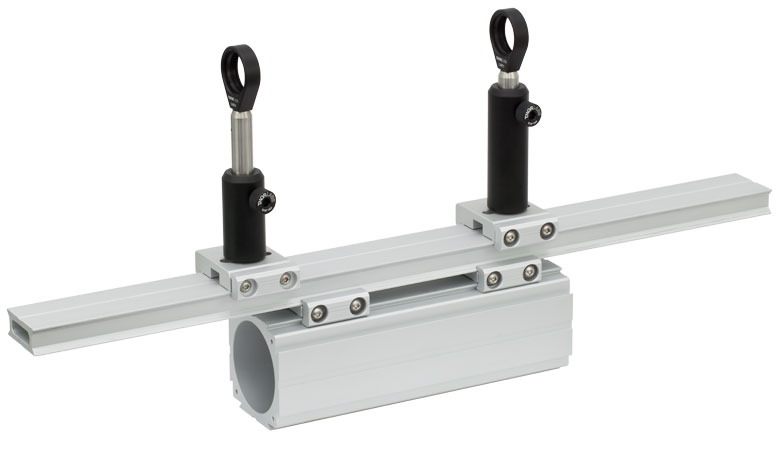

Telescope on XT66DP Rail
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
XT66DP-500166 mmコンストラクションレール、両面アリ溝付き、長さ500 mm
XT66C2266 mmレール用両面アリ溝式クランプ、長さ40mm
XT66-200166 mmコンストラクションレール、長さ200 mm
XT66C4266 mmレール用クランププラットフォーム、M6ザグリ溝、長さ40 mm
PH21Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2インチ(インチ規格)
TR31Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ3インチ(インチ規格)
PH41Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ4インチ (インチ規格)
TR11Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ1インチ(インチ規格)
LMR12Ø1インチ光学素子用レンズマウント、固定リング1個付属、#8-32タップ穴 (インチ規格)
SH25S03811/4"-20ステンレススチール製キャップスクリュ、長さ3/8インチ、25個入り(インチ規格)
View Metric Product List
型番数量Description
Metric Product List
XT66DP-500166 mmコンストラクションレール、両面アリ溝付き、長さ500 mm
XT66C2266 mmレール用両面アリ溝式クランプ、長さ40mm
XT66-200166 mmコンストラクションレール、長さ200 mm
XT66C4266 mmレール用クランププラットフォーム、M6ザグリ溝、長さ40 mm
PH50/M1Ø12 mm~Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ50 mm(ミリ規格)
TR75/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ75 mm(ミリ規格)
PH100/M1Ø12 mm~Ø12.7 mm ポストホルダ、バネ付き六角固定つまみネジ付き、長さ100 mm (ミリ規格)
TR30/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ30 mm (ミリ規格)
LMR1/M2Ø25 mm~Ø25.4 mm光学素子用レンズマウント、固定リング1個付属、M4タップ穴 (ミリ規格)
SH6MS101M6 x 1.0ステンレススチール製キャップスクリュ、長さ10 mm、25個入り(ミリ規格)
望遠鏡が取り付けられたXT66DPレール
  • 様々な用途に適した両面アリ溝式形状で、特に2本のXT66レールの結合に有用
  • 耐久性の高い白色アルマイト加工

XT66DPは、両面にアリ溝式形状があるので両面アリ溝式クランプを使って2本の66 mmレールが結合できます。 右図では、光学素子アセンブリがベースレールに取り付けられていますが、サブアセンブリ部分はそのまま動かすことができます。

お客様ご自身で機械加工や仕上げを施す場合は、粗切りでアルマイト加工無しの押し出し成型品(下記参照)をご提供することも可能です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT66DP-500 Support Documentation
XT66DP-50066 mmコンストラクションレール、両面アリ溝付き、長さ500 mm
¥6,331
Today
XT66DP-1000 Support Documentation
XT66DP-100066 mmコンストラクションレール、両面アリ溝付き、長さ1000 mm
¥12,696
3-5 Days

XT66シリーズ 66 mm両面アリ溝付きレール、粗切りフレーム

Drawing of 66 mm Double Dovetail Rail
  • カスタム仕様の未加工フレーム
  • 長さ2 m

XT66DPRL2は、独自の機械加工や仕上げが可能な両面アリ溝付きのアルマイト加工無しの粗切りフレームです。アルミニウム構造なのでお客様ご自身での加工も容易です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT66DPRL2 Support Documentation
XT66DPRL266 mmコンストラクションレール、アルマイト加工無し、両面アリ溝付き、粗切りフレーム、長さ2 m
¥12,773
3-5 Days

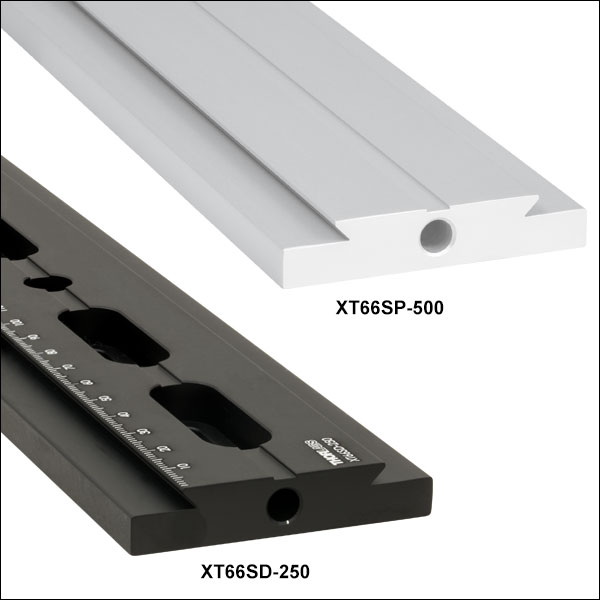

XT66シリーズ 66 mm片面アリ溝付きレール

Drawing of 66 mm Single Dovetail Rail

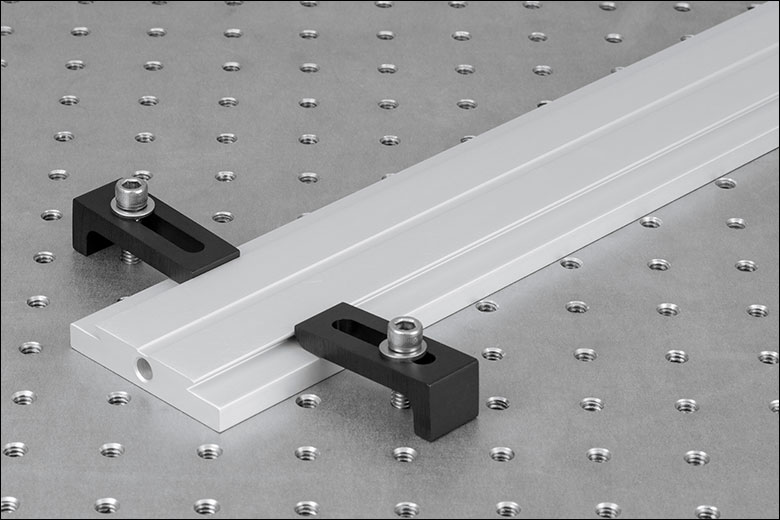

XT66SP-500 Held with CL5 Table Clamps
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
XT66SP-500166 mmコンストラクションレール、片面アリ溝付き、長さ500 mm
CL52汎用テーブルクランプ、L型
SH25S07511/4"-20ステンレススチール製キャップスクリュ、長さ3/4インチ、25個入り(インチ規格)
W25S05011/4インチステンレススチール製ワッシャ、M6用、100個入り
View Metric Product List
型番数量Description
Metric Product List
XT66SP-500166 mmコンストラクションレール、片面アリ溝付き、長さ500 mm
CL52汎用テーブルクランプ、L型
SH6MS201M6 x 1.0ステンレススチール製キャップスクリュ、長さ20 mm、25個入り(ミリ規格)
W25S05011/4インチステンレススチール製ワッシャ、M6用、100個入り
テーブルクランプCL5で固定されたXT66SP
XT6SD-250 Mounted
Click to Enlarge
当社の標準的なキャップスクリュでテーブルに取り付けられたXT66SD-250
  • 1次元構造では設置面積が最小の66 mmレール
  • XT66SP: 白色アルマイト加工
  • XT66SD: 取付け用ザグリ穴および刻印された目盛り付きの黒色アルマイト加工

こちらのレールはコンパクトで片面にアリ溝が付いており、レールを用いた光学系を構築するのに便利です。XT66SP-500は長さ500 mmで、耐久性のある白色アルマイト加工が施されています。 こちらには取付け用のザグリ穴や目盛りの刻印は付いておりませんが、 当社の小型のテーブルクランプを用いて光学テーブルに容易に取り付けることができます。

XT66SDシリーズは長さ250 mm~750 mmで、黒色アルマイト加工が施されています。中央にM6ザグリ穴が1~5個、長さ25.4 mmのM6ザグリ穴スロットが4~12個あり、タップ穴パターンのある光学テーブルに直接取り付けることができます。取付け穴の位置をご確認いただける概略図は、下記の製品型番の横にある赤い資料アイコンをクリックするとご覧いただけます。標準的なM6キャップスクリュを使用した場合(上写真左側)、レールに取り付けた部品をレール全長にわたって連続的に移動させることができます。XT66SDシリーズのレールは、全長にわたって1 mm刻みの目盛りが刻印されているため、精密で再現性の高い位置決めが可能です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT66SP-500 Support Documentation
XT66SP-50066 mmコンストラクションレール、片面アリ溝付き、長さ500 mm
¥4,398
Today
XT66SP-1000 Support Documentation
XT66SP-1000日本では販売しておりません
CALL
3-5 Days
XT66SD-250 Support Documentation
XT66SD-250Customer Inspired! 66 mmコンストラクションレール、片面アリ溝付き、取付け用ザグリ穴、長さ250 mm
¥8,827
Today
XT66SD-500 Support Documentation
XT66SD-500Customer Inspired! 66 mmコンストラクションレール、片面アリ溝付き、取付け用ザグリ穴、長さ500 mm
¥11,309
Today
XT66SD-750 Support Documentation
XT66SD-750Customer Inspired! 66 mmコンストラクションレール、片面アリ溝付き、取付け用ザグリ穴、長さ750 mm
¥13,792
Today
