デジタル可変光減衰器(VOA、アッテネータ)、シングルモードファイバ結合

Digitally Controlled Fiber Attenuators with SM Fiber
Available Wavelength Ranges: 780 - 980 nm, 980 - 1250 nm, or 1250 - 1650 nm
Options with Maximum Attenuation Up to >30 dB
<0.5 ms Response Time

DV1000AA

SM Digital VOA, FC/APC,
980 - 1250 nm,
Up to >30 dB Attenuation

Application Idea

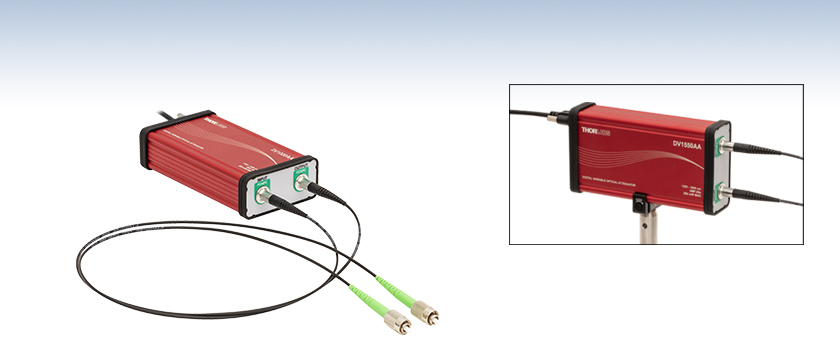

The DV Series Instrument's compact housing can be mounted to Ø1/2" optical posts with the ECM100 Clamp.

Please Wait

概要
仕様
パネル
ピン配列
ソフトウェア
発送品リスト
Feedback

Key Specifications^a,b
Item #	Wavelength Range	Max Attenuation^c	Max Input Power	Response Time	Fiber Type	Connector
DV800AA	780 - 980 nm	> 30 dB	75 mW	< 0.5 ms	Single Mode	FC/APC (2.0 mm Narrow Key)
DV1000AA	980 - 1250 nm	> 30 dB	150 mW
DV1550AA	1250 - 1650 nm	> 25 dB	200 mW

仕様の詳細については「仕様」タブをご覧ください。
すべての仕様は22 °Cにおける典型値です。
仕様にはファイバの結合損失は含まれません。

Fiber Optic Attenuator Selection Guide
SM	Tabletop EVOAs with Power Lock
	Digital VOAs
	Electronic VOAs for System Integration
	Manually Variable Attenuators
	Fixed-Value Attenuators
PM	Digital VOAs
	Electronic VOAs for System Integration
	Manually Variable Attenuators
MM	Manually Variable Attenuators
MM	Fixed-Value Attenuators

特長

PC制御、USBによる電源供給
- GUIソフトウェアまたはシリアルコマンドによる制御
2つの操作モード
- Calibrated Attenuation(減衰量校正モード): 工場校正に対する減衰量をdB単位で設定
- Manual(マニュアルモード): 内蔵VOAの動作電圧を直接制御
ダークタイプ可変光減衰器: 電源オフ時に最大減衰量
シングルモードファイバーピグテール入出力部はFC/APCコネクタ付き
- FC/PC、LC/PC、SC/APCコネクタ付きのカスタムユニットもご提供可能です。当社までお問い合わせください。
コンパクトなサイズ: 108.7 mm x 27.9 mm x 59.7 mm

デジタル可変光減衰器 DVシリーズ(DVOA)は、シングルモードファイバーピグテール付きです。0.5 ms以下の高速応答で780～980 nmまたは980～1250 nmで最大30 dB、1250～1650 nmで最大25 dBの光減衰が可能です。DigitalVOA Application GUI(「ソフトウェア」タブ参照)またはシリアルコマンドを使用してPCからフル制御できるように設計されています。操作モードは2つあります。可変光減衰器を「Calibrated Attenuation(減衰量校正モード)」で操作すると、特定の波長での内部校正したテーブルを参照し、減衰量をdB単位で指定できます(各製品の標準的な校正波長については「仕様」タブをご覧ください)。このモードでは、ソフトウェアのREFボタンを押して(Figure 1.1を参照)、減衰スケールの0 dB値を現在のAttenuation Target(減衰量のターゲット)値に設定することができます。「Manual(マニュアル)」モードでは、VOA電圧ターゲットを直接設定することで減衰をコントロールできます。こちらは校正波長から離れた波長の場合に使われます。

Click to Enlarge
Figure 1.1 Calibrated Attenuation(減衰量校正モード)に設定したGUI画面。この操作により、入力される光信号に適用する減衰量をdB単位で指定することができます。減衰量スケールの左上にあるREFボタンを押すことで、減衰スケールの0 dB値を現在のAttenuation Target(減衰量のターゲット)値に設定することができます。REFボタンを押す前のCalibrated Attenuation(減衰量校正モード)は、特定の波長での内部校正ポイントを使用し、減衰量スケールを設定します。REFボタンは黒色で表示されます。0 dBの基準値が設定されるとREFボタンは緑色に変わります。

入出力ポートには、2.0 mmナローキーFC/APCコネクタ付きの長さ0.5 mのシングルモードファイバーピグテールが付いています。ご要望に応じてFC/PC、LC/PC、SC/APCコネクタや校正波長がカスタマイズされたカスタムユニットもご提供可能です。詳細は当社までお問い合わせください。

この減衰器は、USB接続により、PCから電源供給とPC制御が可能です。各機器には固定ネジとUSB 2.0 Type-A - Mini-BケーブルUSB-ABL-60が1本付属しています。減衰器には、RS-232シリアル接続により、コマンドを送ることも可能です。USB接続でPCから電源を供給しない場合には、別途5 V USB電源を使用する必要があります。

ダークタイプ可変光減衰器
デジタル可変光減衰器の電源がオフになっているか、「Disabled(無効)」になっているとき、デバイスは「フルダーク」(最大減衰)で動作します。フェイルセーフとして、デジタル可変光減衰器が有効でセットポイントが指定された場合のみ、光を透過します。

ソフトウェア
DigitalVOA Applicationソフトウエアは、ユーザーフレンドリーなGUIで、Calibrated Attenuation(校正)モードまたはManual(マニュアル)モードの選択、減衰量パラメータの設定、機器の有効・無効の設定ができます。詳細およびソフトウェアパッケージのダウンロードについては、「ソフトウェア 」タブをご覧ください。USBポートとRS-232ポートは、どちらもGUIソフトウェアへの接続に使用できます。デジタル可変光減衰器はさらにRS-232またはUSBポートから送信されるSCPIタイプのシリアルコマンドを使用して、ソフトウェアGUIなしで操作することができます。USBインターフェイスを使用するには、カスタムWindows^®USBドライバのインストールのため、ソフトウェアパッケージをPCにインストールする必要があります。USBポートとRS-232ポートの両方が接続されている場合、コマンドはどちらのポートにも送信でき、コマンドは到達した順に実行されます(混乱を避けるため、コマンドを1つのポートにのみ送信することをお勧めします)。

取付例
デジタル可変光減衰器は、アルミニウム製クランプECM100またはECM225に取り付けることでポストに取付可能になります。

注: こちらの減衰器には、使いやすさとコネクタのクリーニングを容易にするため、光ファイバーピグテールが予め接続されています。ファイバの結合効率は、コネクタの品質、ファイバの種類、偏心度に大きく依存します。これらすべてのパラメータやデジタル可変光減衰器の内部損失は、デバイスのベースの挿入損失に影響を与えます。その結果、校正された減衰量は常にセットアップ内のデバイスのベースの挿入損失に対する(またはベースの挿入損失を追加した)値となります。

SM Digital VOA Specifications^a
Item #		DV800AA	DV1000AA	DV1550AA
Wavelength Range		780 - 980 nm	980 - 1250 nm	1250 - 1650 nm
Attenuation^b		Minimum: < 2.0 dB Maximum: > 30 dB		Minimum: < 1.5 dB Maximum: > 25 dB
Max Optical Input Power		75 mW	150 mW	200 mW
Optical Return Loss		> 30 dB
Attenuation Accuracy^c	≤20 dB	< 0.4 dB	< 0.3 dB	< 0.3 dB
Attenuation Accuracy^c	>20 dB	< 0.6 dB	< 0.5 dB	< 0.5 dB
Polarization Dependent Loss (PDL)^d	≤20 dB	< 0.7 dB	< 0.3 dB	< 0.4 dB
Polarization Dependent Loss (PDL)^d	>20 dB	< 0.9 dB	< 0.5 dB	< 0.6 dB
Calibrated Wavelengths^e		785 nm, 852 nm, 980 nm	980 nm, 1064 nm, 1250 nm	1310 nm, 1550 nm, 1590 nm
Optical Connectors		FC/APC Narrow Key (2.0 mm)
Device Fiber Type^f		780HP	HI1060	SMF-28e
Attenuation Setting Resolution^g		0.01 dB
Response Time		< 0.5 ms
Power, Environmental, and Physical Specifications
DC Input Voltage Range^h		5 V ± 10%
Max DC Input Current		100 mA
Operating Temperature Range		10 to 45 °C
Storage Temperature Range		0 to 60 °C
Relative Humidityⁱ		5% - 85%
Dimensions (L x W x H)^j		108.7 mm x 27.9 mm x 59.7 mm (4.28” x 1.10” x 2.35”)
Weight		0.27 kg
Length of Fiber Leads		50.00 cm ± 10.00 cm (19.69" ± 3.94")
VOA Type^k		Dark

すべての仕様は22 °Cにおける典型値です。
仕様にはファイバの結合損失は含まれません。最小減衰量は、特に短波長側では、コネクタのコアとコア間のアライメントが良好であるかどうかに依存します。
固定の偏光状態の校正波長において
固定の減衰レベルの校正波長において規定された偏波依存性損失(PDL)
校正値のカスタマイズについては当社までご相談ください。
黒色Ø2 mm補強チューブ付き
校正波長において
USB給電
結露無しの環境
筐体部のみ
電源オフ時に最大減衰となります。

シングルモードファイバ入出力デジタル可変光減衰器のパネル

Click to Enlarge

Click to Enlarge

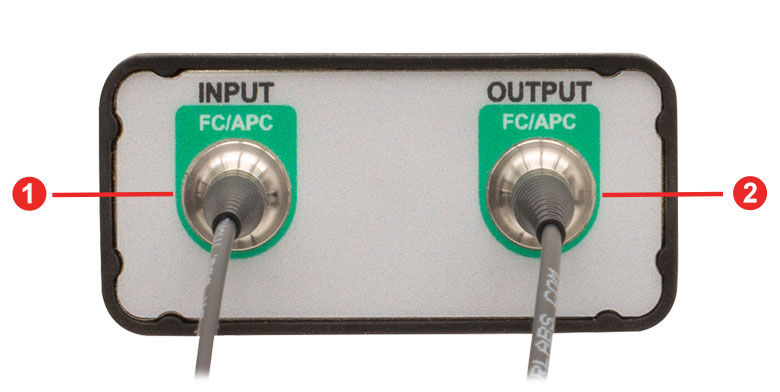

Optical Panel
Callout	Description
1	Input Fiber Pigtail with 2.0 mm Narrow Key FC/APC Connector
2	Output Fiber Pigtail with 2.0 mm Narrow Key FC/APC Connector

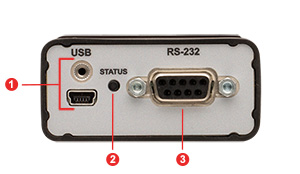

Electrical Panel
Callout	Description
1	Mini USB "B" with Locking Screw
2	Status LED
3	DB9 Connector (Female) for RS-232 Communication

RS-232 (DB9)コネクタ(メス)

Figure 4.1 RS-232コネクタはリモート操作用です。

Pin	Description
1	Not Connected
2	Transmit (Output)
3	Receive (Input)
4	Not Connected
5	Digital Ground
6	Not Connected
7	Not Connected
8	Not Connected
9	Not Connected

ソフトウェア

バージョン1.0.2

DigitalVOA Applicationソフトウェアは下のリンクからダウンロードいただけます。

デジタル可変光減衰器DVシリーズ用ソフトウェア

DigitalVOA Applicationによる制御
DigitalVOA Applicationは、DVシリーズ機器を簡単に使用できるように設計されています。このソフトウェアGUIにより可変光減衰器のフル制御が可能で、Calibrated Attenuation(校正)モードまたはManual(マニュアル)モードの選択、減衰量パラメータの設定、機器の有効・無効の設定ができます。ソフトウエアの使用には、Windows^® 10または11のPCが必要です。

シリアルコマンドによる制御
シリアルコマンドを使用してもCalibrated Attenuation(校正)モードまたはManual(マニュアル)モードでの減衰器の制御、減衰量パラメータの設定、機器のステータスの受信、機器の有効・無効の設定が可能です。コマンドはOS Windows^®10または11のPCからUSBまたはRS-232ポートに送信できます。各コマンドについての説明がマニュアルでご覧いただけます。なお、ソフトウェアGUIインストーラでは、USBを介したリモート制御に必要なドライバもインストールされます。 RS-232インターフェイスを介したリモート制御には、インストーラは必要ありません。

デジタル可変光減衰器の操作モード

Figure 5.1と5.2は、DVシリーズ機器の制御に使用したときのDigitalVOA ApplicationソフトウェアGUIの例です。校正モードとマニュアルモードについて概要がご覧いただけます。詳細についてはマニュアルをご覧ください。デジタル可変光減衰器がUSBで接続されると、GUIはFigure 5.1と5.2のように製品名やシリアルナンバなど個々の機器の情報を検出します。ソフトウェア起動時に、表示させたいデジタル可変光減衰器のCOMポートを選択することで適したGUIが選択されます。RS-232接続時には、この基本情報は表示されず、COMポートのみで識別されます。

Click to Enlarge
Figure 5.1 Calibrated Attenuation Mode(校正モード)
このモードにより、入力される光信号に対する減衰量をdB単位で指定することができます。このモードでは、特定の波長の内部校正ポイントを使用します。この波長は、「Calibrated Wavelength (nm)」ボックスを使って選択できます(例：1310、1550、1590 nm)。最良の結果を得るために、適用する波長に最も近い校正波長を選択する必要があります。減衰スケールの左上のREFボタンを押すことにより、0 dB減衰値を現在の減衰量のターゲット(Attenuation Target)に設定することができます。設定後REFボタンは緑色に変更します。

Click to Enlarge

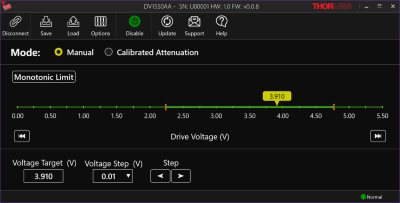

Figure 5.2 Manual Mode(マニュアルモード)
このモードでは、可変光減衰器内部の動作電圧を動作リミット内で直接制御し、画面上のボタンを使って手動で操作することができます。「Monotonic Limit」機能は電圧範囲を制限し、実際の減衰量が電圧に比例した単調変化させることができます。正確な最小または最大減衰電圧(各ユニットによって若干異なります)を見つけるためには、この範囲外で減衰器を駆動させます。

各DVシリーズ機器には、以下のものが同梱されています。

DVシリーズ機器
USB 2.0 Type-A to Mini-BケーブルUSB-ABL-60と固定ネジが付属
クイックスタートガイド
試験結果
QCフォーム

Click to Enlarge

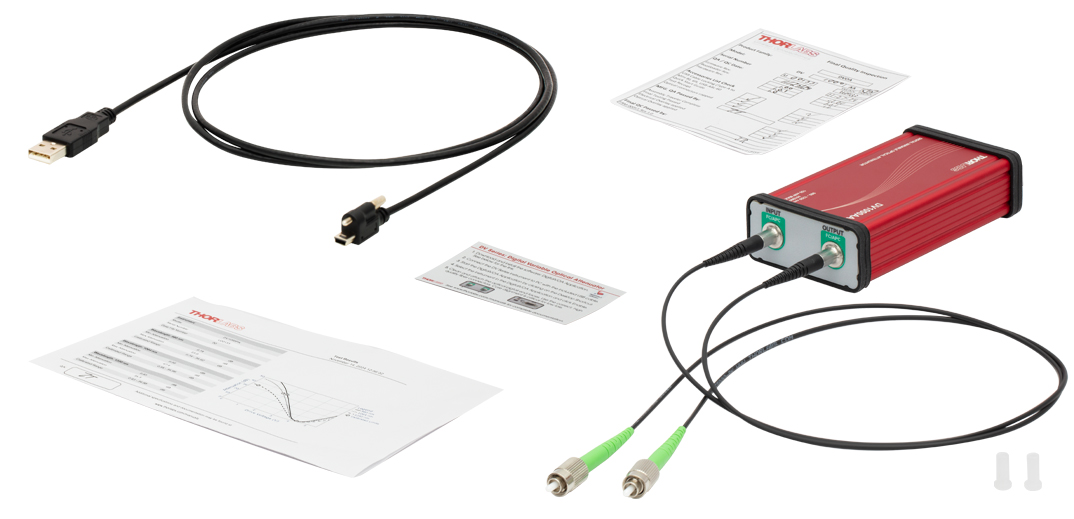

Figure 6.1 デジタル可変光減衰器DVシリーズは、USB 2.0 Type-A - Mini-BケーブルUSB-ABL-60とともに発送します。

Posted Comments:

Elias Erdnuess (posted 2025-11-13 08:31:02.047)

We plan an application where we adjust the attenuation several hundred times per second over many hours/days of operation. The response time of the VOA is fast enough for our application, but do we need to expect wear of internal optomechanical components? How many "cycles" would the VOA be rated for? Thank you.

tdevkota (posted 2025-11-20 03:30:50.0)

Thank you for contacting Thorlabs. We have not rated these for a set number of cycles. We can provide some guidance on the failures over time, but this data does not include wear-out mechanisms.
