- Cannula Holders for Ø1.25 mm and Ø2.5 mm Ferrules
- Ø5 mm and Ø7.9 mm Adapter Arms for Compatibility with Stereotaxic Equipment
- Adapter Clamp Provides Coarse Height Adjustment
XC7
Ø7.9 mm Adapter Arm
XC5
Ø5 mm Adapter Arm
XCF

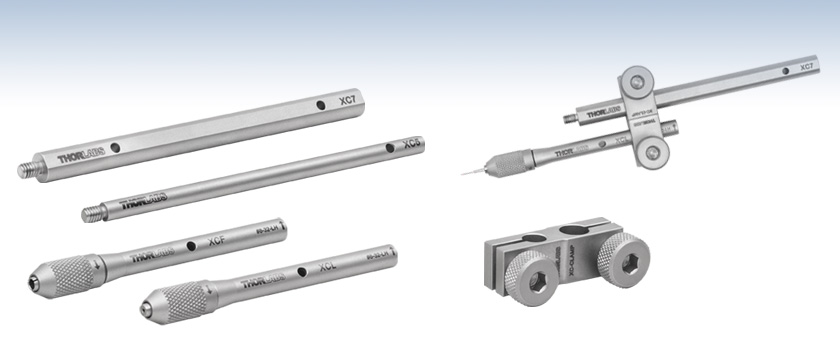

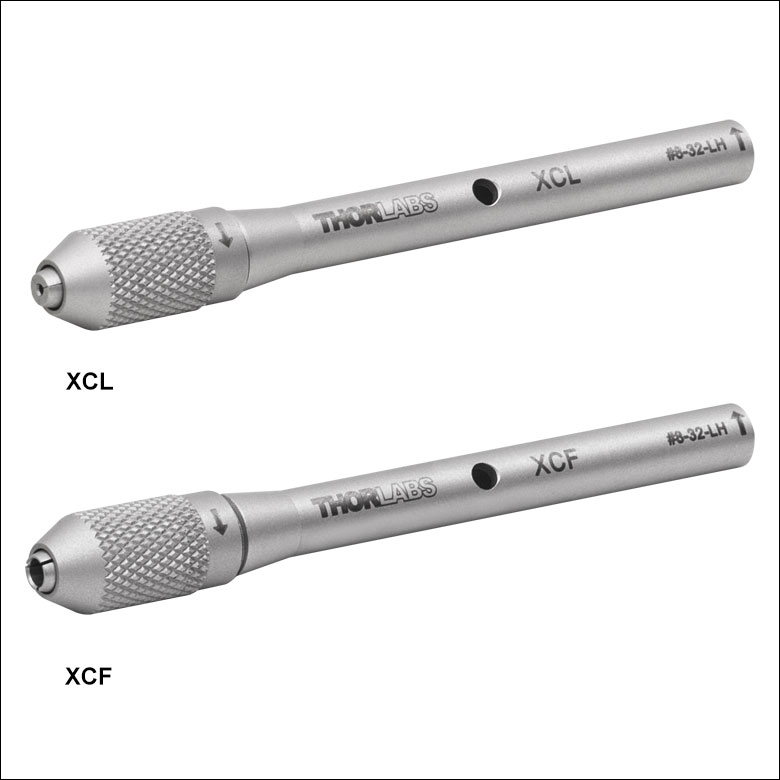

Cannula Holder for Ø2.5 mm Ferrules
XCL
Cannula Holder for Ø1.25 mm Ferrules
XC-CLAMP
Adapter Clamp
Application Idea
Please Wait
| Selection Guide |
|---|
 |
| Fiber Optic Cannulae |
| Cannula Holders and Adapters |
| Cannula Implant Guides |
2通りの使用方法
Click to Enlarge

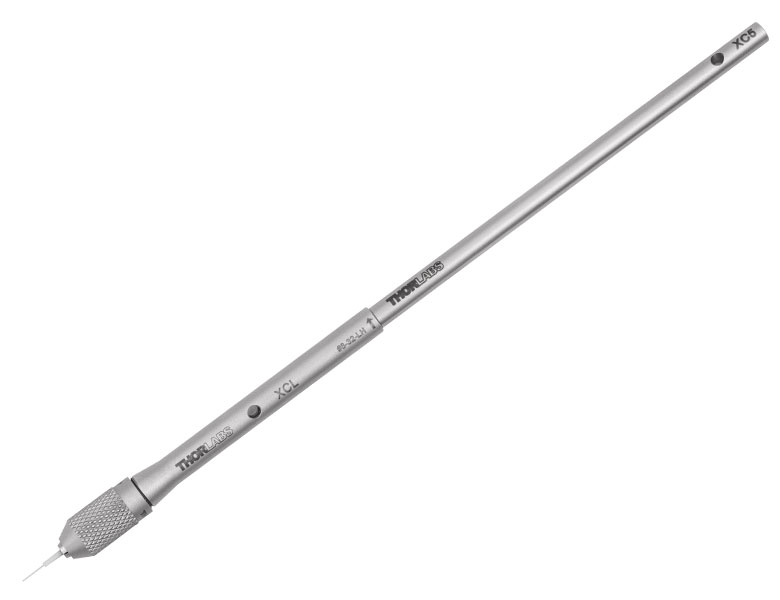

カニューラホルダは端にある左回りの#8-32タップ穴を使用することにより、直接アダプターアームに取り付けられます。
Click to Enlarge

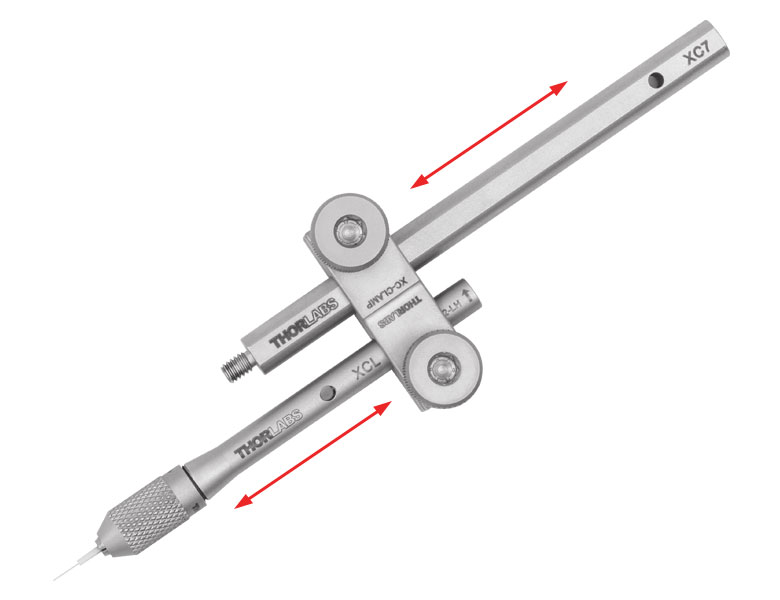

または、カニューラホルダとアダプターアームXC7をXC-CLAMPに取り付け、高さを粗調整することも可能です。
特長
- カニューラホルダは埋め込み中のØ1.25 mmまたはØ2.5 mmファイバーカニューラを固定
- 少ない力で使用可能なため、試料への負担を軽減
- Ø5 mmならびにØ7.9 mmアダプターアームはほとんどの脳定位固定装置に対応
- アダプタークランプはカニューラホルダの高さを粗調整可能
- 消毒が容易なステンレススチール製
当社のカニューラホルダとアダプタは、脳定位固定装置を使用する埋め込み中のファイバーカニューラをしっかり保持できるよう設計されています。ステンレススチール製のため、消毒が簡単で再利用も可能です。カニューラホルダには、使いやすく、埋め込み中またはカニューラを取り外す際に試料への負担が最小限で済むチャックが付いています(詳細は「使用情報」のタブをご覧ください)。また、当社のØ5 mmならびにØ7.9 mmアダプターアームが取付け可能な#8-32ネジ穴が付いていて、ほとんどの脳定位固定装置に対応します。さらに下記のアダプタークランプを取り付けることにより2つの1/4"-20つまみネジを使用し、カニューラホルダとØ7.9 mmアダプターアームの高さを粗調整することができます。
Click for Details

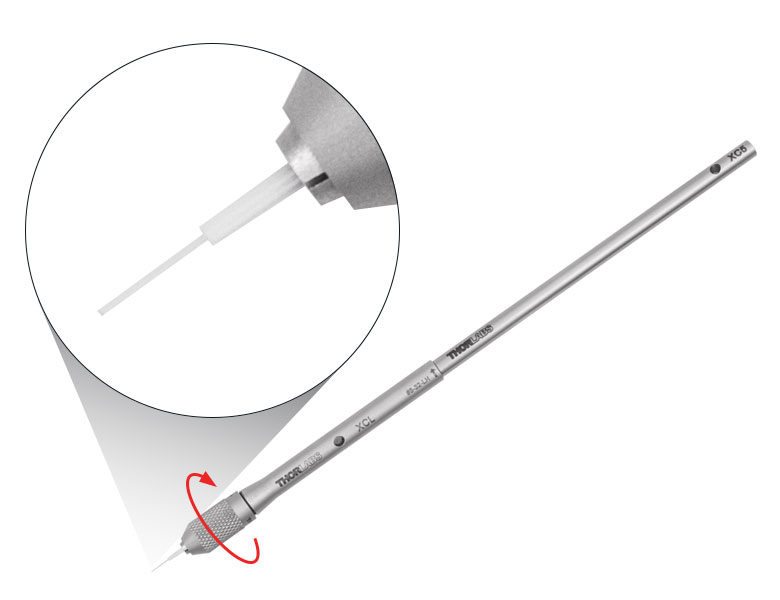

上の写真のように刻み付きスリーブを赤い矢印の方向に回し、チャックを緩めます。フェルールはしっかり保持できる長さの分だけ差し込み、刻み付きスリーブを刻印されている矢印の方向に回し、チャックを締め付けます。
こちらには脳定位固定装置用カニューラホルダ、アダプターアーム、そしてクランプの使用方法が記載されています。

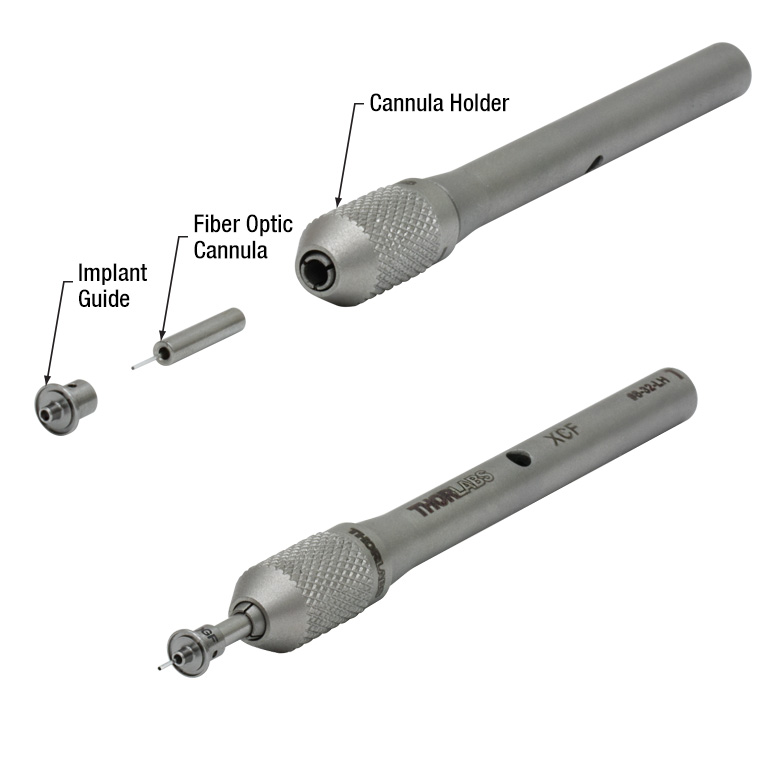

ホルダにカニューラを差し込む方法
刻み付きスリーブを時計回りに回してチャックを開きます(右の写真参照)。カニューラを開口部中心に差し込み、刻み付きスリーブを反時計回りに回してチャックを締め付けます。チャックのスリーブ部分に刻印されている矢印は締め付ける方向を示しています。
- カニューラのフェルールとファイバが清潔で埃が付着していないことをご確認ください。カニューラを取り扱う際には適切な手袋をご使用になることをお勧めします。
- 適切な結果を得るためには、フェルールがしっかり保持される長さだけチャックに差し込んでください(右の写真参照)。接着、恒久的固定のためにフェルールの露出部を十分残すことをお勧めします。
- チャックを締め付けすぎると、フェルールが損傷する恐れがありますのでご注意ください。
ホルダからカニューラを取り外す方法
埋め込み後にカニューラを取り外す際には、スリーブを時計回りに回し、緩めます。その後ホルダを引き上げ、カニューラから外します。
これには脳定位固定装置を使用して行いますが、XC-CLAMPとØ7.9 mmアダプターアームを使用している場合には手動でも取り外しが可能です。 カニューラホルダが直接アダプターアームXC5またはXC7に取り付けられている場合、チャックとホルダの回転方向は逆になっており、カニューラを取り外す際、ホルダが滑らない工夫がされています。
