Products Home光学テーブルとアクティブ除振機能付き支柱のセット
- 210 mm (8.3″) or 310 mm (12.2") Thick Nexus® Optical Table
- Four Self-Leveling Active Isolation Table Legs
- Optional Sealed Mounting Holes
Please Wait
特長
- セットには、光学テーブルNexusとアクティブ除振機能付きの光学テーブル支柱が含まれます。
- 1.2 m x 2 m～1.5 m x 3 mのサイズをご用意
- 標準の高さ910 mmテーブル構築用の高さ600 mmもしくは700 mmの支柱
- 縁から穴までは12.5 mm
- 穴封止タイプもご用意
- 地震対策用固定具をご使用になりたい場合にはご購入時に別途テーブルの加工が必要です(当社までお問い合わせください)。
Nexus®シリーズの光学テーブルおよびブレッドボード
高品質
Nexusシリーズは、ソーラボ社製のテーブルおよびブレッドボードの中でもハイグレードな製品シリーズで、様々なサイズがラインナップされています。フォトニクス、イメージング、顕微鏡の用途に対応し、当社の旧製品シリーズよりもさらに高い品質と除振性能を有します。詳細については「テーブルの除振」タブおよび「コンストラクション」タブをご参照ください。
追加情報
当社の光学テーブルの製品ラインナップと概要については「Nexusガイド」タブをご参照ください。
Nexus®光学テーブルセットにはNexus光学テーブルトップとアクティブ除振機能付きの光学テーブル支柱が含まれています。セットでご用意しているテーブルのサイズは1.2 m x 2 m～1.5 m x 3 m、厚さは210 mmもしくは310 mmです。標準のテーブル高さ910 mmとするために、それぞれ高さ700 mmもしくは600 mmの支柱との組み合わせになっています。
テーブル
Nexus光学テーブルはスチール構造で、優れた熱安定性とテーブルのサイズ毎に最適化された広帯域ダンピング性能が特長です。厚さ5 mmの上面および下面のステンレス板はマット仕上げで、上板は精密加工され、1 m2の範囲にわたる平面度は±0.1 mmとなっています。このテーブルには25 mm間隔でM6取付け穴があり、テーブルの縁から穴までは12.5 mmです。また、封止穴タイプもご用意しています。
テーブル支柱
アクティブ除振機能付きの光学テーブル支柱は、3～50 Hzの垂直および水平方向からの振動を効率的に除振します。実験環境における大きな振幅の振源は、ほとんどがこの周波数内で振動します。光学テーブルでの垂直方向のダンピングには、デュアルチャンバを利用した空圧除振システムが使用されており、エアコンプレッサなどにより圧縮空気を継続的に供給する必要があります。空気の供給が無くなると、光学テーブルは下がって、大径の円筒形の支柱の上に接して静止し、床の振動に対する除振機能を失います。このページでご紹介している型番末尾がHKまたはCKのテーブルのセットは、高さ700 mmの支柱PTS603、型番末尾がWKまたはQKのセットは高さ600 mmの支柱PTS602が付属しています。
注:すべてのNexusテーブルにつきましては、地震対策用固定具をご使用になりたい場合、ご購入時に別途テーブルの加工が必要となります。 注文の際は、当社までご連絡ください。製造・発送後のテーブルは地震対策用固定具用に加工できかねますのでご注意ください。
当社のNexusシリーズ光学テーブルの製品ラインナップと概要については「Nexusガイド」タブをご参照ください。
| Specifications | ||
|---|---|---|
| Construction | ||
| Table Thickness | 210 mm (8.3") or 310 mm (12.2") | |
| Flatness of Top Skin | ±0.1 mm (±0.004") Over Any 1 m2 | |
| Construction | Symmetrical Isotropic Construction in All Axes | |
| Top and Bottom Plates | 5 mm (0.20") Thick Ferromagnetic Stainless Steel | |
| Core Construction | High-Density Plated Steel Honeycomb, 0.26 mm Thick | |
| Damping | Proprietary Optimized Broadband Damping | |
| Side Panels | Rigid Steel Box Section | |
| Side Trim Finish | Matte Black Linoleum, 2 mm Inset from Table Surface | |
| Top Surface Finish | Machined Matte Finish | |
| Mounting Holes | Imperial | Metric |
| Threads and Spacing | 1/4"-20 Tapped Holes on 1" Centers | M6 Tapped Holes on 25 mm Centers |
| Distance from Edge to First Holes | 0.5" from Table Edge on all Sides | 12.5 mm from Table Edge on all Sides |
| Maximum Screw Depth | Standard Holes: Total Table Thickness Minus 5 mm (23.5 mm for Outer Border Holes) Sealed Holes: 25 mm (23.5 mm for Outer Border Holes) | |
| Performancea | ||
| Maximum Dynamic Deflection Coefficientb | < 0.4 x 10-3 | |
| Maximum Relative Tabletop Motionb | < 0.14 nm (5.5 x 10-9 in.) | |
| Deflection Under Load (Stiffness)b, c | 210 mm (8.3") Thick Table: <1.7 μm for a 150 kg (330 lb) Load 310 mm (12.2") Thick Table: <1.2 μm for a 150 kg (330 lb) Load | |
未梱包のテーブルの重量
インチ規格の未梱包テーブルの寸法と重量
| Item # | Dimensions (W x L x H) | Weight | Mass |
|---|---|---|---|
| T46HK | 4' x 6' x 8.3" | 932.6 lbs | 423 kg |
| T48HK | 4' x 8' x 8.3" | 1175 lbs | 533 kg |
| T48WK | 4' x 8' x 12.2" | 1307 lbs | 593 kg |
| T510WK | 4.8' x 10' x 12.2" | 1786 lbs | 810 kg |
ミリ規格の未梱包テーブルの寸法と重量
| Item # | Dimensions (W x L x H) | Mass | Weight |
|---|---|---|---|
| T1020CK | 1 m x 2 m x 210 mm | 397 kg | 875.2 lbs |
| T1220CK | 1.2 m x 2 m x 210 mm | 445 kg | 981.1 lbs |
| T1225QK | 1.2 m x 2.5 m x 310 mm | 600 kg | 1323 lbs |
| T1530QK | 3 m x 1.5 m x 310 mm | 816 kg | 1799 lbs |
動的たわみ係数：
動的たわみ係数とは、光学テーブルの性能指数で、光学テーブルのコンプライアンスの測定値から導くこともできます。物理的には、動的たわみ係数は、テーブルが振動にさらされた時のテーブルにおける運動を表す数値です。
ここでQは、光学テーブルにおける特定の周波数(f)の振動源に対するテーブルの応答の増幅値です。Qは、光学テーブルの共振周波数におけるコンプライアンスを、理想的な剛体における理論上のコンプライアンス値で割った数値です。最大動的たわみ係数は、通常はテーブルの1次固有振動周波数における光学テーブルの応答に依存します。Nexus光学テーブルは、テーブルの自然共鳴におけるQ値を制限するようにサイズごとに最適化されたダンピング機構を備えています。
テーブルトップの相対運動：
テーブルトップの相対運動とは、光学テーブルの支柱が伝達する自然振動がもたらす光学テーブル表面の任意の2つの点の相対的な変位のことです。テーブルトップの最大相対運動とは、相対変位量が最も顕著な場合で、長方形の光学テーブル上の2点で最も悪い数値が出るのは、通常は光学テーブルの4角になります。仕様の表の数値は、静かな研究室環境(PSD＜10-9 g2/Hz)で測定されています。光学テーブルを支える光学テーブル支柱の伝達率は、10 Hzを超える周波数で、0.01よりも小さくなります。
荷重時のたわみ：
荷重時のたわみは、光学テーブルの剛性を表す数値です。光学テーブルの剛性を定量化するには、光学テーブルの中心に荷重を加えて光学テーブル表面のたわみを測定します。この時、たわみは放物線形状となります。表が示す仕様値は、光学テーブルの中心と端の間の垂直方向における相対的な変位量です。
Video 27A Nexusテーブルの組み立ての概要
注:この動画は紹介用に作成されたものです。Nexusテーブルの組み立て順序を示すものではありません。
Nexus®シリーズの光学テーブルおよびブレッドボードの製造
- 経験豊富な社内の設計エンジニアがモデルや製作図を作成
- テーブル専門の製造施設で再現性の高い一貫した生産を実現
- 自社施設内での振動伝達率およびコンプライアンスの試験
- 自社施設内での溶接および加工作業
- 光学テーブルやブレッドボードのカスタム設計
- リーン生産方式:
- 相互教育の充実により生産需要に対応できるスタッフの育成
- 品質向上につながる最新技術の活用
- 納期短縮を実現する効率的な組織
当社の専門チームは、光学テーブル、ブレッドボード、および関連するアクセサリ等の設計について、25年以上の経験があります。当社ではこの経験を活かし、Nexus®ハニカムテーブル/ブレッドボードの2つの基本的な設計目標を常に達成できるようにしています。1つはテーブルの固有振動数を可能な限り高くすること(周囲の振動を十分に上回る振動数)、もう1つはテーブルの振動を十分に減衰させること(テーブル面上の装置類に起因する振動の迅速な減衰)です。目標達成に向けて、当社のエンジニアは有限要素解析(FEA)やSolidWorksなど、様々なツールを用いて設計の改善を行っています。FEAでは様々な材料の評価や、不要な応力の特定が可能です。SolidWorksは、それぞれのデザインの3Dモデルの構築に使用されています。
Click to Enlarge
Figure 27C Nexusテーブル/ブレッドボードの断面図。(1)上板、(2)下板、(3)サイドパネル、(4)サイドレール、(5)ハニカムコア
Click to Enlarge
Figure 27B Nexusテーブルのハニカムコア
すべてのNexus光学テーブル/ブレッドボードは、X、Y、Z方向に対して等方性と対称性を持つよう設計されています。最適な熱的安定性が得られるようにスチール製の部品のみで組み立てられており、木材やプラスチック材は使用されていません。各テーブルには、精密加工された上板と下板、連続したハニカムコア、そしてトリム加工仕上げの4枚のサイドパネルが含まれます。Video 27Aではテーブルの組み立て方法を簡単にご紹介しています。各手順の詳細については下記をご覧ください。
熱的安定性に優れた精密スチール構造
当社のNexusテーブル/ブレッドボードは、厚さ5 mmの上板と下板、精密に成形･溶接された厚さ0.26 mmのハニカムコアなどを含め、すべてスチール製です。ハニカムコアの幾何学的な成形には高精度のプレス機を使用し、ピッチは溶接されたフラットシムによって保持されています。Nexusテーブル/ブレッドボードのハニカムコアは上板から下板まで連続していて中間層が無いため、剛性が高く、熱的安定性に優れています。
熱的安定性に優れたNexusの重要な点として、全ての軸方向に対して対称で等方的なスチール構造であることが挙げられます。温度変化に対して、各スチール部品は同様に伸縮するため平坦度を維持することができます。スチールコアは上板から下板まで達していて、プラスチックやアルミニウム製の液体浸入防止のための構造などは中間に入っていません(それらは製品全体の剛性を低下させ、また大きな熱膨張係数の部品を組み込むことになります)。木材ではなくスチール材のサイドパネルを使用しているのは、木材が周囲の水分の影響を受けて不安定になる可能性があるためです。
Click to Enlarge
Figure 27D 出荷前に熱収縮包装が施されているNexus光学テーブル
仕上げ加工と汚染物質を最小限に抑えた包装
自動仕上げ工程
当社のNexusテーブル/ブレッドボードには自動オービタル加工によるマット仕上げを行っており、当社の従来製品に比べて非常に滑らかで平坦になっています。この表面仕上げの改良により、平坦度は±0.1 mm (600 mm x 600 mmあたり)が実現しています。鋭角的なエッジを減らすためにコーナの半径を大きくし、実験室内の安全性を高めています。
Click to Enlarge
Figure 27E ハニカムコアとサイドパネルの位置を示した図。いずれもネジ穴とは交差していません。
テーブル端部の密閉加工と帯電防止包装
すべての光学テーブルは、輸送中に埃などの様々な汚染物質が混入するのを防ぐために、熱収縮フィルムで包装して出荷されます。当社では、さらにテーブルやブレッドボードの内外表面に付着する空気中の汚染物質を最小限に抑えるために、オプション仕上げや包装についてのサービスをご提供しております。これらのサービスには、金属製ホイルの内層を熱収縮フィルムの外層で覆った帯電防止包装や、静電気や製品内部への埃の侵入を防止する隙間の無いエッジパネル構造のテーブルなどがあります。
取付け穴の種類とパターン
個別にネジ切り加工と皿穴加工が施された取付け穴
テーブルの部品を接合する前に、上面の取付け穴にネジ切り加工をし、さらに僅かに皿穴加工を行います。これによりテーブルに取り付ける部品を平らに設置できます。取付け穴は、その後クリーニングされて、下面はビニールフィルムディスク(穴封止無しタイプ)または封止カップ(穴封止タイプ、下記参照)で封じます。このビニールフィルムは初めて取付け穴を使う時に簡単に穴開けできます。Nexusテーブル/ブレッドボードの取付け穴は、全て指でキャップスクリュを締め付けることができます。
テーブルの末端近くまで配置された穴パターン
上面の穴パターンは、テーブルやブレッドボードの末端からわずか12.5 mm(穴間隔の半分の長さ)の位置まで配置されています。これによりテーブルの使用可能な面積が増え、また取り付け方法も広がります。
Click to Enlarge
Figure 27F ナイロン製の封止カップの取り付け
ネジの深さと穴封止のオプション
当社用に設計されたコア製造機により、精密に成形されて溶接されたハニカムコアのストリップを生産します。コアはネジ穴と交差しないように成形されて取り付けられます(Figure 27E参照)。これによりネジをテーブルの下板まで挿入することができます(穴封止無しタイプの場合)。最外周を含むネジの深さの規格については「仕様」タブをご参照ください。
封止された取付け穴
テーブルおよびブレッドボードとして、液体の浸入防止用に上板の裏側にナイロン製の封止カップを接着(Figure 27F参照)した製品を製作することも可能です。全てのサイズおよび厚さのテーブルに対して穴を封止することができます。その場合のネジ深さは最大で25.4 mmとなります。
下板の取付け穴
当社のブレッドボードの下板には少なくとも4つの取付け穴があり、除振無しあるいは除振付きの脚を取り付けることができます。これらの取付け穴はブレッドボード用のスタンドに使用するだけでなく、テーブルや実験セットアップに組み込むうえで柔軟に使用することができます。
Click to Enlarge
Figure 27G 光学テーブルやブレッドボードのネジ穴は高速のドリルで加工されます。
Click to Enlarge
Figure 27H テーブルとブレッドボード表面は当社の仕上げ用の加工機で磨かれます。
| Active Vibration Isolator Specificationsa | |||
|---|---|---|---|
| Kit Item # | T48WK T510WK T1225QK T1530QK | T46HK T48HK T1020CK T1220CK | |
| Leg Item # | PTS602 | PTS603 | |
| Leg Height | 600 mm (23.6") | 700 mm (27.5") | |
| Vertical Resonant Frequency | 1.35 Hz | ||
| Horizontal Resonant Frequency | 1.0 Hz | ||
| Vertical Transmissibility at Resonance | 10 dB | ||
| Horizontal Transmissibility at Resonance | 12 dB | ||
| Vertical Transmissibility at 5 Hz | -20 dB (90% Isolation) | ||
| Vertical Transmissibility at 10 Hz | -32.5 dB (97.5% Isolation) | ||
| Horizontal Transmissibility at 5 Hz | -24 dB (94% Isolation) | ||
| Horizontal Transmissibility at 10 Hz | -30 dB (97% Isolation) | ||
| Maximum Load Capacity (Set of Four) | 2500 kg (5500 lbs) | ||
| Height Adjustment Range | -13 mm, +5 mm (-0.51", +0.2") | ||
| Self Leveling Repeatability | 0.5 mm (±0.02") | ||
| Air Pressure (Maximum) | 80 psi (551 kPa) | ||
| Finish | Black Paint | ||
| Vibration Sources and Their Approximate Contributions | ||
|---|---|---|
| Types | Frequency (Hz) | Typical Amplitude (inches) |
| Air Compressors | 4 – 20 | 10-2 |
| Handling Equipment | 5 – 40 | 10-3 |
| Pumps | 5 – 25 | 10-3 |
| Building Services | 7 – 40 | 10-4 |
| Foot Traffic | 0.5 – 6 | 10-5 |
| Elevators | Up to 40 | 10-3 to 10-5 |
| Building Motion | 46/Height in meters | 10-1 |
| Building Pressure Waves | 1 – 5 | 10-5 |
| Railroada | 5 - 20 | +/-0.15g dB |
| Highway Traffica | 5 - 100 | +/-0.001g dB |
Click to Enlarge伝達率

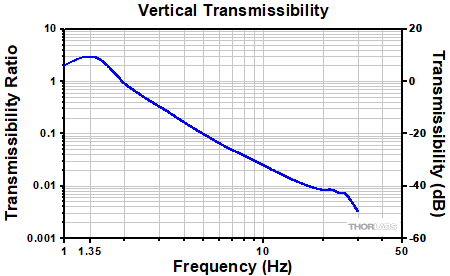

光学テーブルシステムは、床からの衝撃振動に常時さらされます。 これらの振動は、建物内の大型機械、風や交通によって引き起こされる建物の共振(揺れ)が原因である場合もあります。 伝達率とは、これらの振動を減衰する除振装置の効率を測定したもので、駆動振動の振幅に対する伝達振動の振幅で定義されます。
この比を表現する他の一般的な方法は下記の通りです:
除振動率= (1–伝達比) x 100あるいは
dB単位の除振動率= 20 x log(伝達比)
なお共振領域に入っている時には、システムが入力振動を増幅するので、振動伝達率は1を超えることになります。 伝達率はいくつかの要素に依存します。例えば、その比は除振装置上の負荷に影響を受けるという現象があります。 ご留意いただきたい点は、除振装置がダンピングするのは床からフレームの脚が伝達する振動だけで、しばしば作業面を振動させる大きな原因となるのは、実は空調設備から空気が伝達する振動であることです。 振動に敏感な用途での使用が想定される場合、除振装置の選択に入る前に、環境条件の評価が重要になります。 詳細については、除振チュートリアルをご参照ください。
ダンピングの最適化
広帯域ダンピング
光学テーブルやブレッドボードの最も重要な特性は共振周波数です。共振周波数と振幅は反比例するため、共振周波数をできる限り高くして振動強度を最小限に抑える必要があります。Nexusシリーズのテーブルおよびブレッドボードは規定の周波数領域にわたって広帯域なダンピング機能を有します。より高い性能を得るため、テーブルおよびブレッドボードのサイズごとにダンピングを最適化しています。
様々な試験を行い、テーブルの厚さとサイズの比率を最適化しています。長さ3 m以上の大型のテーブルは、安定性のため、標準的な厚さである310 mmもしくは460 mmでご提供しています。小型のテーブルは厚さ210 mmと310 mmの両方をご用意しています。
コンプライアンス
光学テーブルの振動応答を表す伝達関数としては、「コンプライアンス」が最も広く使われています。一定力(静的な力)の場合、静的コンプライアンスは加えられた力に対する線形変位または角度変位の比として定義されます。動的に変化する力(振動)の場合、動的コンプライアンスは振動を発生させる力の振幅に対する励起振動の振幅(角度変位または線形変位)の比となります。テーブルトップのたわみは、テーブル面に取り付けられたコンポーネントの相対位置の変化によって明らかになります。従って、定義を見ると、コンプライアンス値が低いほどたわみが小さく抑えられて、光学テーブル設計上の主要目的に近づくことがわかります。コンプライアンスは周波数に依存し、「変位/加えられたの力(m/N)」の単位で測定されます。
Click to Enlarge
コンプライアンス測定
コンプライアンスの詳細については除振のチュートリアルをご参照ください。
コンプライアンスの測定手順
インパルスハンマを用いてテーブルまたはブレッドボードの上面に力を加え、これによって発生する振動を上面に設置したトランスデューサで検出します(右図参照)。トランスデューサからの信号はアナライザによって読み取られ、周波数応答のスペクトル(つまりコンプライアンス曲線)を得るために使用されます。光学テーブルの開発段階では、テーブルトップの多数のポイントにおけるコンプライアンス曲線を取得しますが、コーナにおけるコンプライアンスが常に最大となります。測定されたコンプライアンス曲線のデータは、テーブルトップのコーナから約150 mmの位置(小型のブレッドボードでは縁からさらに近い位置になります)に設置したセンサに取り込まれ、ハンマで打つ位置はセンサより内側になります。この位置での試験は最悪のデータ値を示しています。
個別の試験データ
各Nexus製品は試験された後に個別の試験データおよびコンプライアンス曲線とともに発送されます。1つのサイズのコンプライアンス曲線を全体の製品に適用する業界標準に比べて、より正確なデータをご提供することができます。当社のコンプライアンス曲線のデータはテーブルのコーナに設置したセンサから取得しているため、最悪の場合のデータ値となっています。
Click to Enlarge
Nexusテーブルのコンプライアンス測定
試験結果
| 210 mm Thick Tables | ||
|---|---|---|
| Item # | Table Size (W x L) | Compliance Curve (Click to View)a |
| T36H / T36HH / T36V | 3' x 6' |  |
| T38H / T38V | 3' x 8' |  |
| T46H / T46HH / T46V | 4' x 6' |  |
| T48H / T48HH / T48HN / T48V | 4' x 8' |  |
| T58H / T58V | 4.8' x 8' |  |
| T1020C / T1020CH / T1020P | 1 m x 2 m |  |
| T1025C / T1025P | 1 m x 2.5 m |  |
| T1220C / T1220CH / T1220P | 1.2 m x 2 m |  |
| T1225C / T1225CH / T1225CN / T1225P | 1.2 m x 2.5 m |  |
| T1525C / T1525P | 1.5 m x 2.5 m |  |
| 310 mm Thick Tables | ||
|---|---|---|
| Item # | Table Size (W x L) | Compliance Curve (Click to View)a |
| T36J / T36W | 3' x 6' |  |
| T38J / T38W | 3' x 8' |  |
| T46J / T46W | 4' x 6' |  |
| T48J / T48W | 4' x 8' |  |
| T410J / T410W | 4' x 10' |  |
| T58J / T58W | 4.8' x 8' |  |
| T510J / T510W | 4.8' x 10' |  |
| T514J / T514W | 4.8' x 14' |  |
| T1020D / T1020Q | 1 m x 2 m |  |
| T1025D / T1025Q | 1 m x 2.5 m |  |
| T1220D / T1220Q | 1.2 m x 2 m |  |
| T1225D / T1225Q | 1.2 m x 2.5 m |  |
| T1230D / T1230Q | 1.2 m x 3 m |  |
| T1525D / T1525Q | 1.5 m x 2.5 m |  |
| T1530D / T1530Q | 1.5 m x 3 m |  |
| T1540D / T1540Q | 1.5 m x 4 m |  |
| 460 mm Thick Tables | ||
|---|---|---|
| Item # | Table Size (W x L) | Compliance Curve (Click to View)a |
| T46K / T46X | 4' x 6' |  |
| T48K / T48X | 4' x 8' |  |
| T58K / T58X | 4.8' x 8' |  |
| T510K / T510X | 4.8' x 10' |  |
| T514K / T514X | 4.8' x 14' |  |
| T1220E / T1220R | 1.2 m x 2 m |  |
| T1225E / T1225R | 1.2 m x 2.5 m |  |
| T1525E / T1525R | 1.5 m x 2.5 m |  |
| T1530E / T1530R | 1.5 m x 3 m | |
| T1540E / T1540R | 1.5 m x 4 m |  |
| Posted Comments: | |
Mark Morris
(posted 2024-05-02 14:13:00.197) Missing data regarding the positional tolerance of the breadboard pattern in optical tables. spolineni
(posted 2024-05-08 10:56:15.0) Thank you for contacting us. The tolerance on the cut skin dimensions is +/- 0.25mm (0.01in). This is also the tolerance between the edge of the skin and the first tapped hole. For subsequent holes, we maintain a positional tolerance of ±0.2mm (0.0078in). This means that the measurement should be taken from one hole to the next, rather than from other edges of the skin. This is because we aim to guarantee an accurate matrix, and the edges of the skin could have a slight error. Jiannis Taxidis
(posted 2022-11-29 14:34:47.997) Dear Thorlabs,
Is it possible to get a custom-sized table? I am interested in a 4'x7'x12.2" table. If doable, could you please provide me with a quote (including delivery in Toronto, Canada)? Thank you so much!
Best
Jiannis Taxidis JReeder
(posted 2022-11-30 06:59:40.0) Thank you for contacting us. Your local technical support team will reach out to you to confirm some additional specifications before providing you with a quotation for this custom table. Requests for custom optical tables can also be requested through our web portal here: https://www.thorlabs.com/CustomTables.cfm angelo mottolese
(posted 2022-09-06 10:32:42.027) Good morning Thorlabs!
How safe is it to lean on the optical table like a normal table?
Is it important to avoid unnecessary pressures?
Thanks in advance, I wish you a great day! cwright
(posted 2022-09-06 10:13:14.0) Response from Charles at Thorlabs: Thank you for your query. We would advise against leaning on the optical table. Pressing on the table would depress a valve, causing the isolator to lose air and the table to lower. The isolator then needs to refill it from the supply. Our table frames can be equipped with lean bars for this purpose. Son Nguyen
(posted 2022-07-14 13:11:06.827) Dear Sir
I am Son Nguyen from Viet Nam
We want to buy your product - Optical Table- T1020CK
https://www.thorlabs.com/thorproduct.cfm?partnumber=T1020CK
Please quote us the price and cluding shipping cost and leatime.
Best Regards,
Mr. Son Nguyen
Tel: +84 963653625
Email: sales.thietbiquanghoc@gmail.com cwright
(posted 2022-07-15 10:58:48.0) Response from Charles at Thorlabs: Thank you for contacting us. Your local sales team will reach out to you with a quote. Our sales offices can also be reached through their contact details at the following link: https://www.thorlabs.com/locations.cfm Harrivin Vijayakumaran
(posted 2020-07-16 01:10:50.083) Hi, I am looking to purchase your T1020CK and T1530QK pneumatic tables. I have sent in an email to your tech support requesting for help in my design, however I do have some urgent questions. Is there anyone I could contact via teleconference in short notice? cwright
(posted 2020-07-16 10:23:58.0) Response from Charles at Thorlabs: Hello and thank you for contacting us. Your email has been picked up by your local technical support team and one of our representatives has reached out to you. lw493
(posted 2017-01-12 11:20:21.49) Would it be possible to find out if you have any second hand tables (T1020CK, T1220CK, T1225QK or T1530QK) available at a reduce price?? awebber-date
(posted 2017-01-18 04:41:39.0) Response from Alex at Thorlabs: I’m afraid we don’t offer second hand tables at a reduced price. Since these tables have a lifetime warranty, we find that they are almost never returned. If you are setting up a new lab, or are making a large order, it may be worth looking at our discount policy. yzhang
(posted 2016-08-16 11:01:47.237) Dear Sir/Madam,
What is the typical delivery time for optical table? If we order one optical table and the Availability/Ship status showed "Today", does it mean it could be shipped out today? Or there will be some manufacturing time? Thanks!
Regards,
Yi msoulby
(posted 2016-08-17 09:11:58.0) Response from Mike at Thorlabs: Manufacturing is not required when the status shows “Today”. This means that the product is on the shelf and ready for dispatch; if the items are too large or heavy for a normal courier, a booking may be required with a dedicated freight company, which we can arrange on your behalf. david.panak
(posted 2016-01-13 08:26:47.623) would like to have a option to buy a table top and passive legs together as a single part number besembeson
(posted 2016-01-14 03:18:00.0) Response from Bweh at Thorlabs USA: Thanks for contacting Thorlabs. We will review this suggestions. In the meantime, we can send you a special bundle quotation. I will contact you. ahmetdiril
(posted 2015-01-12 09:48:23.307) planning to buy optical tables with isolator legs. questions: 1. What is difference btw sealed holed and not sealed hole? Does it mean the hole has some depth (sealed) and, goes through the table(non sealed)? 2. we were offered to buy a compressor for the legs, which is OK. But can we also use these legs and table without compressor? meaning without giving pressurized air? rcapehorn
(posted 2015-01-13 09:56:10.0) Response from Rob at Thorlabs: Our sealed tables utilise individual Nylon based sealing cups, underneath each of the tapped holes on the top mounting surface. These cups prevent any liquid spills from entering the void within the table. They will also restrict the maximum screw depth to 25mm.
You can use our active system without any air supply. However we would advise against it as the whole system will simply be resting on the leg tubes and will no longer be isolated from vibrations. If you are not interested in vibration isolation, I would suggest changing your leg choice to one of our ridged leg systems. For example, PTL702. szymon
(posted 2014-11-18 08:49:55.48) T1020C Nexus Optical Table has on the bottom side two sets of M6 threaded holes with span:
(1) 660 x 1125 mm designed for PTS603 legs,
(2) 710 x 1570 mm designed for TF1020A7 table frame.
Is it also possible to use holes (2) with PTS603 legs? msoulby
(posted 2014-11-19 03:28:49.0) Response from Mike at Thorlabs: We will contact you directly to discuss the specifications of the custom table that you require in more detail. gnarlock
(posted 2013-06-05 17:15:04.093) Can you please tell me what the weight of this table is? tcohen
(posted 2013-06-06 14:37:00.0) Response from Tim at Thorlabs: The weight of the table top itself (T48H) is approximately 382kg. We will add this information to the website shortly. |
標準的なNexus®およびブレッドボードのご提供可能サイズ
当社のNexusシリーズの光学テーブルおよびブレッドボードの製品は、フォトニクス、イメージング、顕微鏡用途に対応可能な高性能の光学テーブル製品群としてご提供しております。Nexusテーブルおよびブレッドボードは強化されたダンピング性能、精密加工マット仕上げの上面と下面、テーブルトップ縁まで配列された穴を特長としています。各製品には個別の試験データが付属します。
当社のテーブルおよびブレッドボードは様々なサイズでご用意しております(下表参照)。ほとんどのサイズは標準品(表内の緑のアイコン)としてのご用意がございます。その他のサイズは特注品となります(青いアイコン)。カスタム仕様のテーブルおよびブレッドボードもございます。一般的なカスタムサイズは表内に黄色いアイコンで示されています。カスタム製品についてはカスタムテーブルおよびブレッドボードについてのお問い合わせフォームからご連絡ください。
多くのテーブルおよびブレッドボードは、2種類の厚さと封止穴付き・無しのタイプをご用意しております。非磁性のスチール製テーブルおよびブレッドボード、テーブルおよび脚キット付きタイプ、穴無しのブレッドボードもございます。表内の緑および青いアイコンをクリックすると、各サイズごとの標準品と特注品のテーブルがご覧いただけます。
Nexus光学テーブル
Metric
Width
| 1 m | 1.2 m | 1.5 m | |
|---|---|---|---|
| 2 m |   |  |  |
| 2.5 m | | | |
| 3 m | | | |
| 4 m | | | |
Imperial
Width
| 3' | 4' | 4.8' | |
|---|---|---|---|
| 6' | | | |
| 8' | | | |
| 10' | | | |
| 14' | | | |
Legend
| Icon | Availability | Typical Lead Timea |
|---|---|---|
| Stocked Item | Same Day |
| Build to Order | 4 - 6 Weeks |
| Custom Build | 6 - 8 Weeks |
Nexusブレッドボード
Metric
Width
| 300 mm | 450 mm | 600 mm | 750 mm | 900 mm | 1200 mm | |
|---|---|---|---|---|---|---|
| 300 mm | | - | - | - | - | - |
| 450 mm | | | - | - | - | - |
| 600 mm | | | | - | - | - |
| 750 mm | | | | | - | - |
| 900 mm | | | | | | - |
| 1200 mm | | | | | | |
| 1500 mm | | | | | | |
| 1800 mm | | | | | | |
Imperial
Width
| 12" | 18" | 24" | 30" | 36" | 48" | |
|---|---|---|---|---|---|---|
| 12" | | - | - | - | - | - |
| 18" | | | - | - | - | - |
| 24" | | | | - | - | - |
| 30" | | | | | - | - |
| 36" | | | | | | - |
| 48" | | | | | | |
| 60" | | | | | | |
| 72" | | | | | | |
光学テーブル＆支柱キット
