- HCP for Post Mounting FiberPorts
- HCL and HCL2 Attach FiberPorts to HeNe Lasers
- CP08FP(/M) Centers Any FiberPort in a 30 mm Cage System
CP08FP
HCL
HCL2
HCP
CP08FP
Application Idea
Please Wait

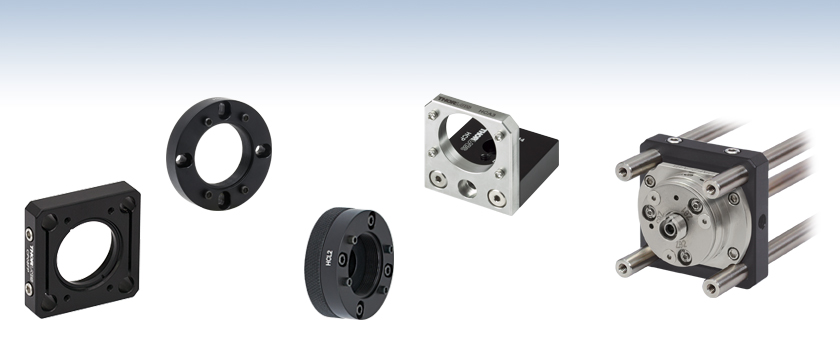

30 mmケージシステム内でのØ12 mm～Ø12. 7 mm(Ø1/2インチ)ポストへのFiberPortの取付け、もしくはHeNeレーザへの直接取付け用に、アダプタをご用意しています。 このページでは、ポスト取付け用アダプタHCP、HeNeレーザ用FiberPortアダプタHCLもしくはHCL2、30 mmケージシステム用アダプタCP08FP/Mをご紹介しています。 その他のFiberPort用アクセサリは、FiberBenchからお探しいただけます。
| Posted Comments: | |
Jesse Dean
(posted 2024-02-01 16:42:17.437) Short version: the screw holes on the HCA3 fiberports don't seem to be tapped fully.
We've bought several fiberports, and associated mounts (HCP) over the past few years. Sometimes, because of space constraints, we have to put the fiberport on the opposite side of the HCP from what is typically used, so take the small 2-56 screws out of the 'front' of the HCA3, and screw them in on the 'back' side.
The first time I tried that, the screw went in a few turns, but there was some resistance, and when I tried to unscrew it, the screw got stuck and broke. Now when I do it, if there's any resistance at all (most cases), I get the screw hole re-tapped before continuing. We're equipped to do that, and I know to watch for it, so it's not really a problem for us. But I think it would be great if they were made fully tapped so the mounts could be easily used from both sides. jeffchen
(posted 2015-06-08 11:04:34.817) The HCL should be thicker. If it is applied to PAF-X-18 series of fiber port, they could bot be mounted on a HeNe laser. The end of the fiber port will be protruded the plane of HCL. besembeson
(posted 2015-09-03 12:03:13.0) Response from Bweh at Thorlabs USA: That is correct. We plan on modifying this accordingly. |
ズーム
Click to Enlarge
HCPに取り付けられたFiberPot
- 前面プレートにFiberPort固定用の4つの#2-56ネジ切穴
- ベースにM6用の貫通穴、およびM4ネジ切穴付き
L型ブラケットFiberPort用マウントには、4つの#2-56ネジ切穴があり、右の写真のようにFiberPortを前面プレートに固定することができます。 L型ブラケットの底面には、M4ネジ切穴の他にM6ネジ用のザグリ貫通穴もあるので、光学テーブルやブレッドボード、ポストに簡単に取り付けられます。
ズーム
- 工業規格の4つのM3(または#4-40)ネジ用の穴によりレーザに取付け可能
- 中心にCマウント用内ネジ
- レーザへの取付け用にM3および#4-40キャップスクリュが付属
- FiberPort取付け用に4つの#2-56ネジが付属
アダプタHCLを使用することで、FiberPortを標準的なHeNeレーザの前面に取り付けることができます(下の概略図参照)。アダプタには中心間隔25.4 mmの4つのネジ穴があり、HeNeレーザを取り付けるために必要なM3および#4-40キャップスクリュ4つと、さらにFiberPortを取り付けるためのキャップスクリュ4つが付属しています。 HCLの4つのレーザ取付け穴は、M3ネジ(Ø34.9 mm)、#4-40ネジ(Ø36 mm)に対応しています。 また、HCLにはいくつかのレーザに使用されているCマウントの内ネジも付いています。
円筒形レーザには、HCLに対応する焦点距離2.0 mmのPAF2-2A、または焦点距離4.6 mmのPAF2-5Aのご使用をお勧めいたします。詳細はFiberPortのページの「セレクションガイド 」タブをご参照ください。
ズーム
- 5/8"-32外ネジにより当社の電源内蔵型HeNeレーザに装着可能
- 5/8"-32外ネジ
- スリップ式のプレート設計によりFiberPortを粗調整
アダプタHCL2の5/8"-32外ネジにより、FiberPortカプラを当社の電源内蔵型HeNeレーザの開口部(5/8"-32内ネジ付き)に直接取り付けるか、他の5/8"-32タップ穴が切られた部分に取り付けることができます。スリップ式のプレート設計により、FiberPortを移動させ、結合効率が最大となる位置で固定できます。FiberPort用取付けネジが付属します。
ズーム
Click to Enlarge- 30 mmケージシステムにFiberPort製品を装着
- ケージシステムで安定したファイバ入射
- Ø25 mm～Ø25.4 mm(Ø1インチ)レンズチューブに直接取り付け可能
- 取付け用ネジが付属

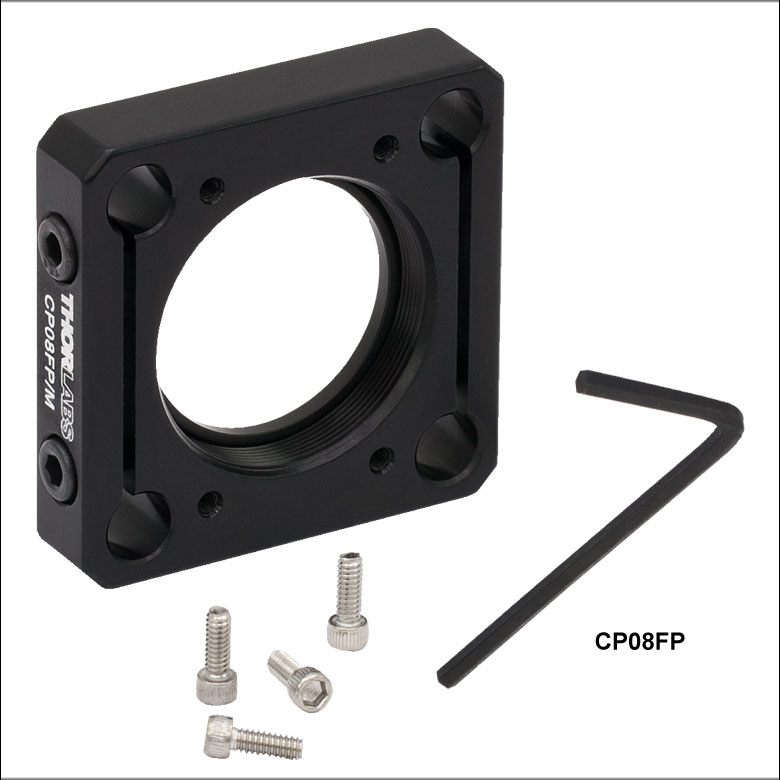

CP08FP/Mは、30 mmケージシステム内の中央にFiberPortを取り付けられるように設計されています。 右の写真のように、アダプタにある4つの穴に、ERシリーズのロッドを挿入することができます。 また、FiberPortをアダプタに固定するのに必要な、長さ6.35 mmのステンレス製#2‑56キャップスクリュが付属します。CP08FP/MにはSM1内ネジが付いているので、当社の様々なレンズチューブにお使いいただけます。
CP08FP/Mはケージロッド用のフレクシャークランプを改良したものです。優れた安定性でFiberPortシステムにケージプレートを固定します。
