Products Homeキネマティック回転式マウント
- Kinematic Rotation Mounts for Ø1/2", Ø1", or Ø2" Optics
- Lockable Rotation Ring with Engraved Scale
- Internally SM-Threaded for Compatibility with SM05, SM1, or SM2 Lens Tubes
KS1RS
One SM1RR
Retaining Ring Included
KS05RS
One SM05RR
Retaining Ring Included
Application Idea
PS993M Dove Prism Mounted in a KS2RS Mount
Please Wait
特長
- 1つのマウントにキネマティック角度調整と回転調整を一体化
- ロック可能な1/4"-80アジャスタで±4°の角度調整
- 回転目盛は2°ずつ360°に刻印
- 黒色アルマイト加工が施されたアルミニウム製
- SM05、SM1またはSM2シリーズのレンズチューブに取付け可能
当社のキネマティック回転マウントは、精密キネマティックミラーマウントおよび手動式回転マウントで構成されています。 光学素子の360°の連続回転調整と±4°のあおり調整(チップ＆チルト)が行えます。 このマウントは、キネマティック調整が必要な用途において、偏光光学素子や円形のシリンドリカルレンズといった回転非対称の光学素子を保持するのに適しています。
サイズは3種類ご用意しております。 マウントは、SM内ネジが付いているので、Ø12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)またはØ50 mm～Ø50.8 mm(Ø2インチ)光学素子*を、SM05、SM1またはSM2レンズチューブを使用して直接取り付けることができます。直接取り付けるためにSMネジ切りの固定リングが1つ付属しております。マウントの回転位置とキネマティックアジャスタの位置は、固定ネジを使用してそれぞれ固定できます。
より高い分解能での調整が必要な場合には、あおり調整(チップ/チルト)用の3つの1/4"-80アジャスタを差動アジャスタDAS110またはDM22に交換することができます。
＊これらのマウントは、Ø12.7 mm(Ø1/2インチ)、Ø25.4 mm(Ø1インチ)、Ø50.8 mm(Ø2インチ)の光学素子に対して最適設計されています。Ø12.0 mm、Ø25.0 mm、Ø50.0 mmなどの少し小さい光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
| Posted Comments: | |
user
(posted 2017-12-06 18:52:12.477) What is the distance between the center of optics and the bottom of the mount? nbayconich
(posted 2017-12-08 02:49:10.0) Thank you for contacting Thorlabs. The height from the center of your optic and the base of the KS1RS is 39.6mm. These dimensions can be found under the Auto CAD .pdf files in the product documents. anthony.phan
(posted 2017-08-07 12:47:44.69) May I suggest this product but with precision rotary control? tfrisch
(posted 2017-08-16 03:26:21.0) Hello, thank you for contacting Thorlabs. I have posted this in our internal engineering forum, but I will also reach out to you directly about using multiple stock components together to achieve a similar performance. |
回転マウント＆回転ステージのセレクションガイド
当社では手動式および電動式の回転マウントと回転ステージを豊富にご用意しております。回転マウントの内孔はØ12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、またはØ50 mm～Ø50.8 mm(Ø2インチ) の光学素子取付け用に設計されております*。また回転ステージには、様々な部品やシステムが取り付けられるようにタップ穴が配置されております。電動式は、DCサーボモータ、2相ステッピングモータ、あるいはElliptec™共振ピエゾモータにより駆動されます。いずれも360°の連続回転が可能です。
*下表のマウントは、Ø12.7 mm、Ø25.4 mm、Ø50.8 mmの光学素子に対して最適設計されています。Ø12.0 mm、Ø25.0 mm、Ø50.0 mmなどの少し小さい光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
手動回転マウント
| Rotation Mounts for Ø1/2" Optics | |||||||
|---|---|---|---|---|---|---|---|
| Item # | MRM05(/M) | RSP05(/M) | CRM05 | PRM05(/M)a | SRM05 | KS05RS | CT104 |
| Click Photo to Enlarge |  |  |  |  |  |  |  |
| Features | Mini Series | Standard | External SM1 (1.035"-40) Threads | Micrometer | 16 mm Cage-Compatible | ±4° Kinematic Tip/Tilt Adjustment Plus Rotation | Compatible with 30 mm Cage Translation Stages and 1/4" Translation Stagesb |
| Additional Details | |||||||
| Rotation Mounts for Ø1" Optics | ||||||||
|---|---|---|---|---|---|---|---|---|
| Item # | RSP1(/M) | LRM1 | RSP1D(/M) | DLM1(/M) | CLR1(/M) | RSP1X15(/M) | RSP1X225(/M) | PRM1(/M)a |
| Click Photo to Enlarge |  |  |  |  |  |  | |  |
| Features | Standard | External SM1 (1.035"-40) Threads | Adjustable Zero | Two Independently Rotating Carriages | Rotates Optic Within Fixed Lens Tube System | Continuous 360° Rotation or 15° Increments | Continuous 360° Rotation or 22.5° Increments | Micrometer |
| Additional Details | ||||||||
| Rotation Mounts for Ø1" Optics | ||||||
|---|---|---|---|---|---|---|
| Item # | LM1-A & LM1-B(/M) | CRM1T(/M) | CRM1LT(/M) | CRM1PT(/M) | KS1RS | K6XS |
| Click Photo to Enlarge |   |  |  |  |  |  |
| Features | Optic Carriage Rotates Within Mounting Ring | 30 mm Cage-Compatiblea | 30 mm Cage-Compatible for Thick Opticsa | 30 mm Cage-Compatible with Micrometera | ±4° Kinematic Tip/Tilt Adjustment Plus Rotation | Six-Axis Kinematic Mounta |
| Additional Details | ||||||
| Rotation Mounts for Ø2" Optics | |||||||
|---|---|---|---|---|---|---|---|
| Item # | RSP2(/M) | RSP2D(/M) | PRM2(/M) | LM2-A & LM2-B(/M) | LCRM2A(/M) | KS2RS | K6X2 |
| Click Photo to Enlarge |  |  |  |   |  |  |  |
| Features | Standard | Adjustable Zero | Micrometer | Optic Carriage Rotates Within Mounting Ring | 60 mm Cage-Compatible | ±4° Kinematic Tip/Tilt Adjustment Plus Rotation | Six-Axis Kinematic Mount |
| Additional Details | |||||||
| Rotation Drive Mechanism and Adjustment Range | Manual, 360° Continuous | Coarse: Manual, 360° Continuous; Fine: ±7° Micrometer | Manual, 360° Continuous | ||||
| Optic Mounting | Internally SM2-Threaded Carriage | Internal SM2 Threads in LM2-A | Internally SM2-Threaded Carriage | ||||
| Maximum Accepted Optic Thickness | 0.51" (13 mm) | 0.54" (13.7 mm) | 0.48" (12.2 mm) | 0.46" (11.7 mm) | 0.52" (13.2 mm) | 0.47" (12 mm) | 0.53" (13.4 mm) |
| Post Mounting | 8-32 (M4) Tap | 8-32 (M4) Tap in LM2-B | 8-32 (M4) Tap | Four Counterbores for 8-32 (M4) Cap Screws | Six Counterbores for 8-32 (M4) Cap Screws | ||
| Cage System Compatibility | N/A | Four 4-40 (M3) Taps on Rotation Dial with 60 mm Spacing | N/A | Four Bores for Ø6 mm Cage Rods with 60 mm Spacing | N/A | N/A | |
手動回転ステージ
| Manual Rotation Stages | ||||||
|---|---|---|---|---|---|---|
| Item # | RP005(/M) | PR005(/M) | MSRP01(/M) | RP01(/M) | RP03(/M) | QRP02(/M) |
| Click Photo to Enlarge |  |  |  |  |  |  |
| Features | Standard | Two Hard Stops | ||||
| Additional Details | ||||||
| Manual Rotation Stages | ||||||
|---|---|---|---|---|---|---|
| Item # | XRNR1(/M) | XRR1(/M) | PR01(/M) | CR1(/M) | XYR1(/M) | OCT-XYR1(/M) |
| Click Photo to Enlarge |  |  |  |  |  |  |
| Features | Fine Rotation Adjuster and 2" Wide Dovetail Quick Connect | Fine Rotation Adjuster and 3" Wide Dovetail Quick Connect | Fine Rotation Adjuster and SM1-Threaded Central Aperture | Fine Pitch Worm Gear | Rotation and 1/2" Linear XY Translation | |
| Additional Details | ||||||
電動回転マウント＆ステージ
| Motorized Rotation Mounts and Stages with Central Clear Apertures | |||||
|---|---|---|---|---|---|
| Item # | DDR25(/M) | PDR1C(/M) | PDR1(/M) | PDR1V(/M) | PDXR1(/M) |
| Click Photo to Enlarge |  |  |  |  |  |
| Features | Compatible with SM05 Lens Tubes, 16 mm Cage System, & 30 mm Cage System | Compatible with 16 mm Cage System | Compatible with SM05 Lens Tubes & 30 mm Cage System | Vacuum-Compatible; Also Compatible with SM05 Lens Tubes & 30 mm Cage System | Compatible with SM05 Lens Tubes & 30 mm Cage System |
| Additional Details | |||||
| Motorized Rotation Mounts and Stages with Central Clear Apertures | |||||||
|---|---|---|---|---|---|---|---|

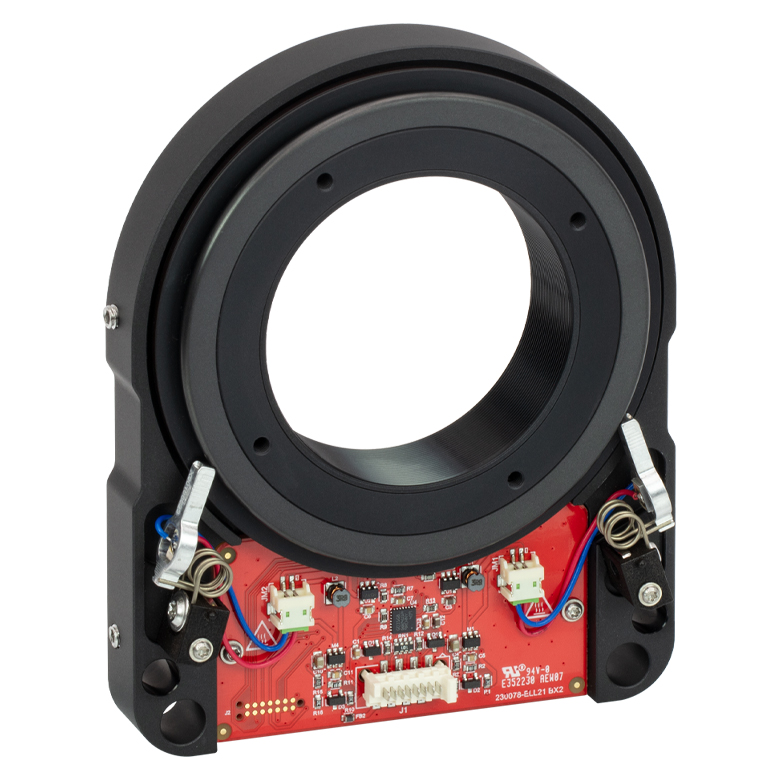

| Item # | K10CR1(/M) | PRM1Z8(/M)a | DDR100(/M) | ELL16 | ELL14 | ELL21(/M) | HDR50(/M) |
| Click Photo to Enlarge |  |  |  |  |  |  |  |
| Features | Compatible with SM1 Lens Tubes & 30 mm Cage System | Compatible with SM1 Lens Tubes, 16 mm Cage System, 30 mm Cage System | Compatible with SM05 Lens Tubes, Open Frame Design for OEM Applications | Compatible with SM1 Lens Tubes, Open Frame Design for OEM Applications | Compatible with SM2 Lens Tubes, Open Frame Design for OEM Applications | Compatible with SM2 Lens Tubes | |
| Additional Details | |||||||
| Motorized Rotation Mounts and Stages with Tapped Platforms | ||
|---|---|---|
| Item # | PRMTZ8(/M)a | ELL18(/M)b |
| Click Photo to Enlarge |  |  |
| Features | Tapped Mounting Platform for Mounting Prisms or Other Optics | Tapped Mounting Platform, Open Frame Design for OEM Applications |
| Additional Details | ||

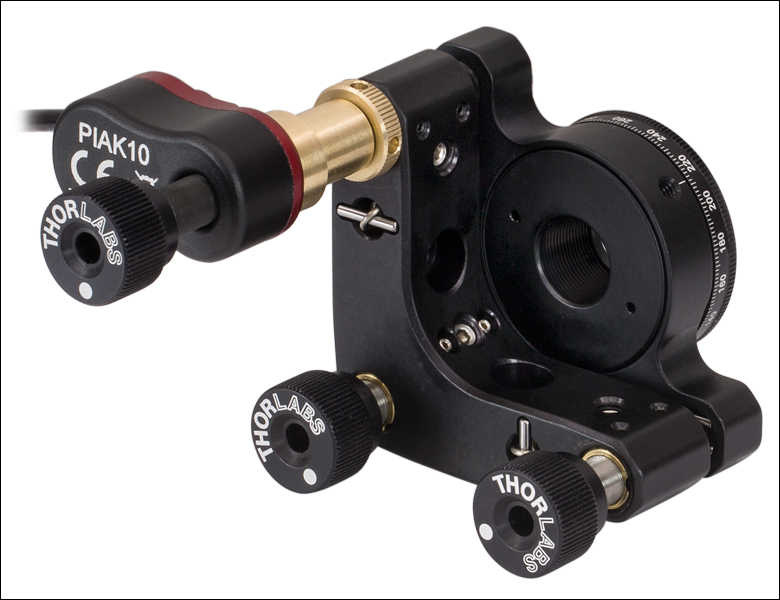

ズーム
- 脱着式ノブと真鍮製ブッシュ付きのロック可能な3つの1/4"-80ステンレス製親ネジでスムーズな調整
- 2箇所のM4ザグリ穴で、左右両手用としての使用に対応
- 固定ネジ付SM05(0.535"-40)ネジ切り回転リング

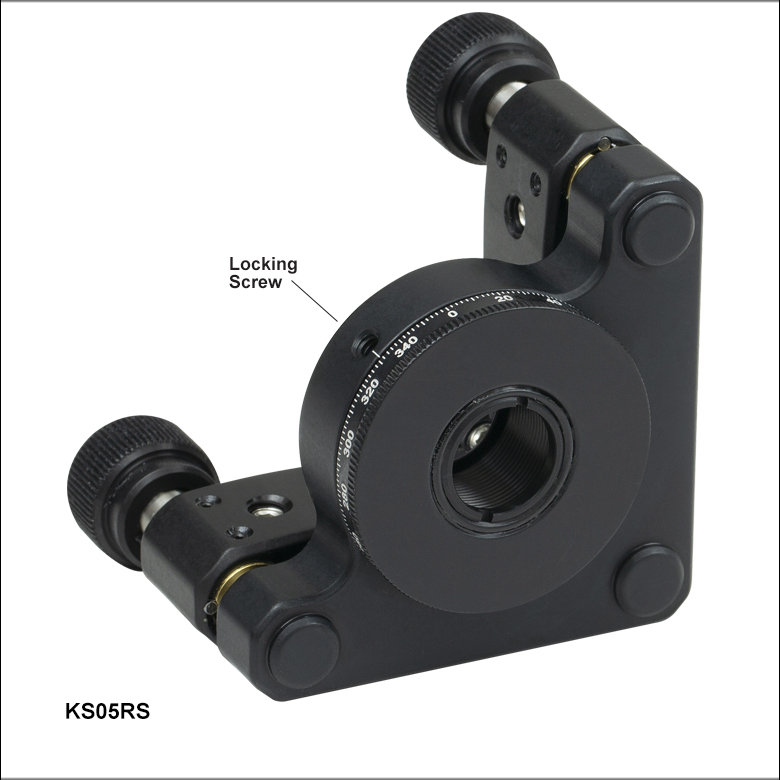

KS05RSは、Ø12 mm～Ø12.7 mm(Ø1/2インチ)の光学素子の回転や角度位置の調整を必要とする用途のために設計されましたあおり調整(チップ/チルト)用の3つのアジャスタをすべて同じ方向に均等に回すことで、Z軸方向に移動させることもできます。このマウントは直線偏光子や波長板のような偏光光学素子に適しています。固定リングSM05RRが付属したKS05RSは、厚さ10.4 mm以内のØ12 mm～Ø12.7 mm(Ø1/2インチ)光学素子を取り付けることができるSM05RRネジ切り穴があります。 また、さらに厚い光学素子についての取付けについては、SM05レンズチューブで取り付けられます。
当社のキネマティック回転マウントは、精密キネマティックミラーマウントと手動回転マウントの機能を組み合わせて、360°の連続回転調整、±4°のあおり調整(チップ＆チルト)、およびZ軸方向への6.4 mmの直線移動が可能です。
マウントの回転位置は、固定ネジで固定できます。 固定ネジは、1.3 mm(0.050インチ)の六角レンチで締められます。 真鍮製ブッシュが付いた3つの1/4"-80親ネジによりスムーズなキネマティック調整が可能です。各アジャスタは、2 mm(5/64インチ)六角レンチを使用する固定ネジでロックできます。
なお、このマウントは、Ø12 mm～Ø12.7 mm(Ø1/2インチ)の光学素子保持用ですが、回転リングを組込むための機構は、 Ø25 mm～Ø25.4 mm(Ø1インチ)ミラーマウントKS1と同じ機構を採用しています。
またこのマウントは、Ø12.7 mmの光学素子に対して最適設計されています。Ø12 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
ズーム- 脱着式ノブと真鍮製ブッシュ付きのロック可能な3つの1/4"-80ステンレス製親ネジでスムーズな調整
- 6箇所のM4ザグリ穴で、左右両手用の使用に対応
- 固定ネジ付SM1(1.035"-40)ネジ切り回転リング

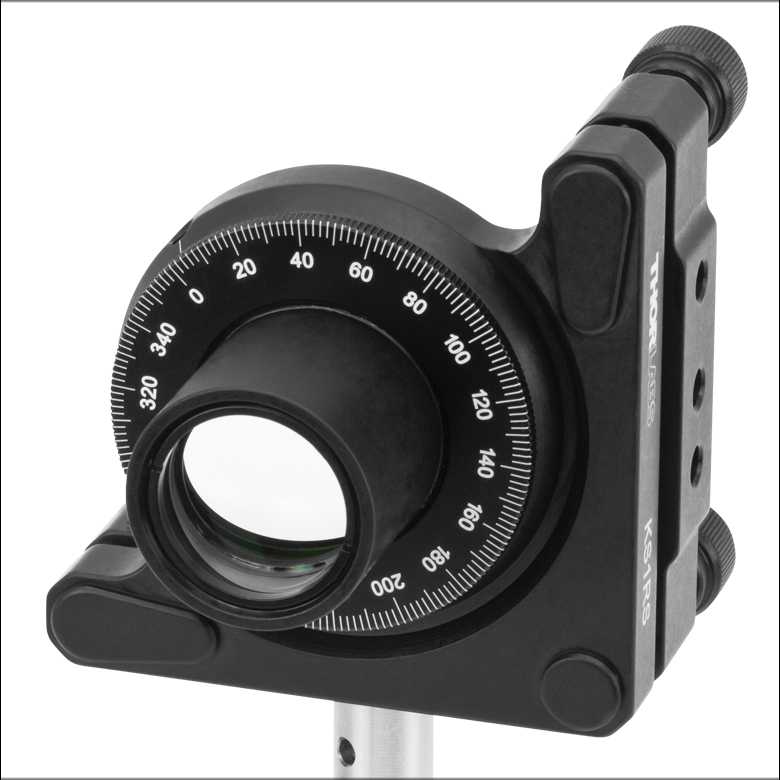

KS1RSは、Ø25 mm～Ø25.4 mm(Ø1インチ)の光学素子の回転や角度位置の調整を必要とする用途のために設計されました。あおり調整(チップ/チルト)用の3つのアジャスタをすべて同じ方向に均等に回すことで、Z軸方向に移動させることもできます。このマウントは直線偏光子や波長板のような偏光光学素子に適しています。 さらに、焦点面でのライン角を調整する必要がある場合、KS1RSへ当社の円形のØ25.4 mm(Ø1インチ)シリンドリカルレンズを取り付けることもできます。固定リングSM1RRが付属したKS1RSは、厚さ11.9 mm以内のØ25 mm～Ø25.4 mm(Ø1インチ)光学素子 を取り付けることができるSM1ネジ切り穴があります。 また、さらに厚い光学素子についての取付けについては、SM1レンズチューブで取り付けられます。
当社のキネマティック回転マウントは、精密キネマティックミラーマウントと手動回転マウントの機能を組み合わせて、360°の連続回転調整、±4°のあおり調整(チップ＆チルト)、およびZ軸方向への6.4 mmの直線移動が可能です。
マウントの回転位置は、固定ネジで固定できます。 固定ネジは、5/64"の六角レンチで締められます。 真鍮製ブッシュが付いた3つの1/4"-80親ネジによりスムーズなキネマティック調整が可能です。各アジャスタは、2 mm(5/64インチ)六角レンチを使用する固定ネジでロックできます。
なお、このマウントは、Ø25 mm～Ø25.4 mm(Ø1インチ)の光学素子保持用ですが、回転リングを組込むための機構は、Ø50 mm～Ø50.8 mm(Ø2インチ)ミラーマウントKS2と同じ機構を採用しています。
またこのマウントは、Ø25.4 mmの光学素子に対して最適設計されています。Ø25 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
ズーム- 脱着式ノブと真鍮製ブッシュ付きのロック可能な1/4"-80ステンレス製親ネジ2個でスムーズな調整
- 4箇所のM4ザグリ穴で、左右両手用の使用に対応
- 固定ネジ付きSM2ネジ切り回転リング
KS2RSは、Ø50 mm～Ø50.8 mm(Ø2インチ)の光学素子の回転や角度位置の調整を必要とする用途のために設計されました。このマウントは直線偏光子や波長板のような偏光光学素子に適しています。また当社のSM2ネジ加工マウント付きダブプリズムをKS2RSに取り付け、回転像の方向を変えることもできます。 KS2RSにはSM2ネジ切り穴が付いており、厚さ12.0 mm(0.47インチ)までのØ50 mm～Ø50.8 mm(Ø2インチ)光学素子を付属の固定リングSM2RRで取り付けられます。また、SM2レンズチューブをねじ込むとさらに厚い光学素子を取り付け可能です。
マウントの回転位置は、固定ネジで固定できます。固定ネジは、2 mm(5/64インチ)の六角レンチで締められます。真鍮製ブッシュが付いた2個の1/4"-80親ネジによりスムーズなキネマティック調整が可能です。各アジャスタは2 mm(5/64インチ)六角レンチを使用する固定ネジでロックできます。
なお、このマウントはØ50 mm～Ø50.8 mm(Ø2インチ)の光学素子保持用ですが、回転リングを組込むためØ75 mm～Ø76.2 mm(Ø3インチ)ミラーマウントKS3と同じ機構を採用しています。
またこのマウントは、Ø50.8 mmの光学素子に対して最適設計されています。Ø50 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。
