ブリュースターウィンドウマウント


  • Mount Brewster Windows at Brewster's Angle
  • Design Maximizes Clear Aperture of Window
  • Compatible with Ø1/2" or Ø1" Smooth-Bore Mounts
    or Internally SM1-Threaded Components

Application Idea

BW16M with SM1P1 Adapter
for use in a KS1RS Kinematic
Rotation Mount

BW16M

Compatible with
Ø1" Mounts

BW08M2

Compatible with
Ø1/2" Mounts

BW25M

Compatible with Internally
SM1-Threaded Components

Related Items


Please Wait

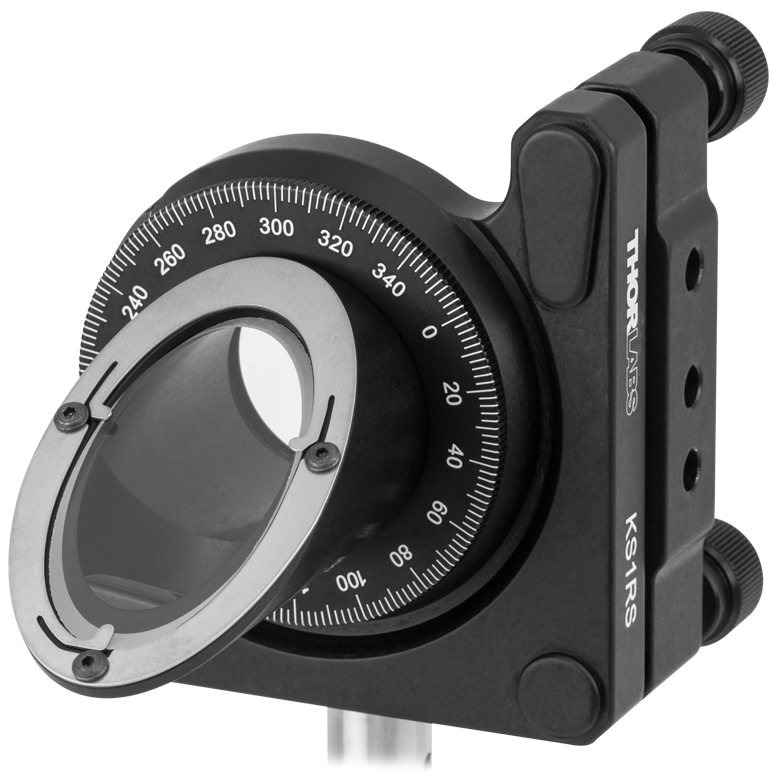

BW25M with SM1P1 Adapter mounted in a KS1RS
Click to Enlarge
View Imperial Product List
型番数量Description
BW25021UVFS Brewster Window, 25.0 mm Minor Diameter, 2.0 mm Thick
BW25M1Brewster Window Mount, 25 mm Minor Axis Length, 2 mm Thick Optic
KS1RS1Kinematic Rotation Mount for Ø1" Optics
TR41Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ4インチ(インチ規格)
View Metric Product List
型番数量Description
BW25021UVFS Brewster Window, 25.0 mm Minor Diameter, 2.0 mm Thick
BW25M1Brewster Window Mount, 25 mm Minor Axis Length, 2 mm Thick Optic
KS1RS1Kinematic Rotation Mount for Ø1" Optics
TR100/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ100 mm(ミリ規格)
キネマティック回転式マウントKS1RSを取り付けたマウントBW25Mに、ブリュースターウィンドウBW2502を取り付け(アダプタは必要ありません)
BW16M with SM1P1 Adapter mounted in a KS1RS
Click to Enlarge
View Imperial Product List
型番数量Description
BW16021UVFS Brewster Window, 16.0 mm Minor Diameter, 2.0 mm Thick
BW16M1Brewster Window Mount, 16 mm Minor Axis Length, 2 mm Thick Optic
SM1P11External SM1 Thread to Ø1" Optic Mount Adapter
KS1RS1Kinematic Rotation Mount for Ø1" Optics
TR41Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ4インチ(インチ規格)
View Metric Product List
型番数量Description
BW16021UVFS Brewster Window, 16.0 mm Minor Diameter, 2.0 mm Thick
BW16M1Brewster Window Mount, 16 mm Minor Axis Length, 2 mm Thick Optic
SM1P11External SM1 Thread to Ø1" Optic Mount Adapter
KS1RS1Kinematic Rotation Mount for Ø1" Optics
TR100/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ100 mm(ミリ規格)
ネジアダプタSM1P1ならびにキネマティック回転式マウントKS1RSを取り付けたマウントBW16Mに、ブリュースターウィンドウBW1602を取り付け
BW08M2 with SM05P05 Adapter mounted in a KS05RS
Click to Enlarge
View Imperial Product List
型番数量Description
BW08021UVFS Brewster Window, 8.0 mm Minor Diameter, 2.0 mm Thick
BW08M21Brewster Window Mount, 8 mm Minor Axis Length, 2 mm Thick Optic
SM05P051External SM05 Thread to Ø1/2" Optic Mount Adapter
KS05RS1Kinematic Rotation Mount for Ø1/2" Optics
TR41Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ4インチ(インチ規格)
View Metric Product List
型番数量Description
BW08021UVFS Brewster Window, 8.0 mm Minor Diameter, 2.0 mm Thick
BW08M21Brewster Window Mount, 8 mm Minor Axis Length, 2 mm Thick Optic
SM05P051External SM05 Thread to Ø1/2" Optic Mount Adapter
KS05RS1Kinematic Rotation Mount for Ø1/2" Optics
TR100/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ100 mm(ミリ規格)
ネジアダプタSM05P05ならびにキネマティック回転式マウントKS05RSを取り付けたマウントBW08M2に、ブリュースターウィンドウBW0802を取付け

特長

  • 短軸の長さが8 mm、13 mm、16 mm、20 mm、25 mmのブリュースターウィンドウ用
  • スチール製フレクシャーリテンションプレートが光学素子を保持
  • S偏光反射用の出力ポートがあるため、双方向から使用可能
  • Ø12 mm~Ø12.7 mm(Ø1/2インチ)、またはØ25 mm~Ø25.4 mm(Ø1インチ)ネジ切り無しマウントおよびSM1内ネジ付き部品に直接取り付け可能

当社のブリュースターウィンドウマウントは、UV溶融石英(UVFS)ブリュースターウィンドウを安定的かつ簡単に保持します。 55°32’(633 nmでのブリュースタ角)の取付け角の設計により、P偏光を透過させ、S偏光を反射させます。 キネマティックマウントに取り付け、ほかの波長に対応することも可能です。 特にキネマティック回転式マウントは反射ビームを調整することが可能なのでブリュースターウィンドウに適しています。取り付け可能なキネマティック回転式マウントについては下の表をご覧ください。 ほかの波長使用時のブリュースタ角については「ブリュースターウィンドウ」のタブをご覧ください。

ブリュースターウィンドウの短軸の長さが、8 mm(厚さ1 mmまたは2 mmの光学素子)、13 mm(厚さ2 mm)、16 mm(厚さ2 mm)、20 mm(厚さ2 mm)、25 mm(厚さ2 mm)の製品をご用意しております(詳細は下の表をご覧ください)。 反射したS偏光に合わせて出力ポートが付いているのでマウントはどちらの方向からでも使用可能です。

スチール製フレクシャーリテンションプレートと3点の固定ネジにより、ブリュースターウィンドウが所定の位置で固定されます。 BW08M1およびBW08M2の3点固定ネジには、0.035インチ六角レンチ(付属)を、 BW13M、BW16M、BW20M、BW25Mの3点固定ネジには、0.05インチ六角レンチ(付属)をご使用ください。

Item #Compatible Brewster WindowCompatible Kinematic Rotation Mount
Minor Axis LengthThicknessItem #Required Adapter Item #Item #

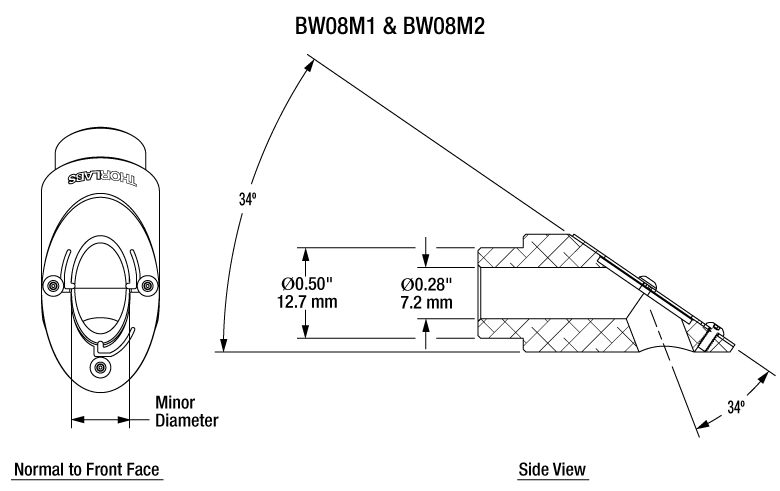

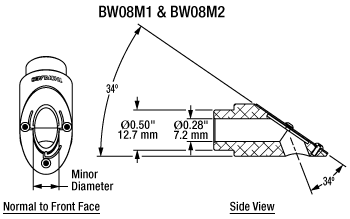

BW08M18 mm1 mmBW0801SM05P05KS05RS
BW08M28 mm2 mmBW0802SM05P05KS05RS

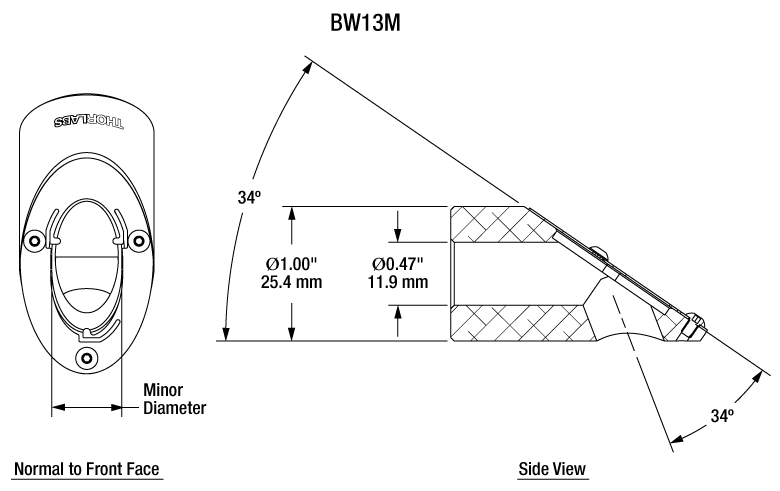

BW13M13 mm2 mmBW1302SM1P1KS1RS

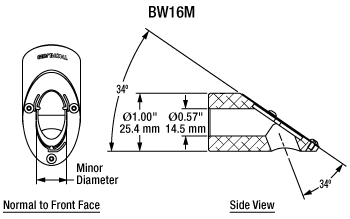

BW16M16 mm2 mmBW1602SM1P1KS1RS

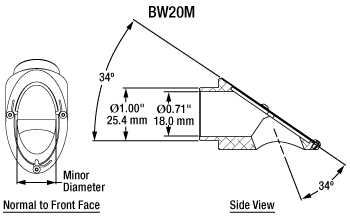

BW20M20 mm2 mmBW2002SM1P1KS1RS

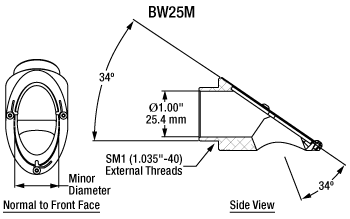

BW25M25 mm2 mmBW2502Not ApplicableaKS1RS

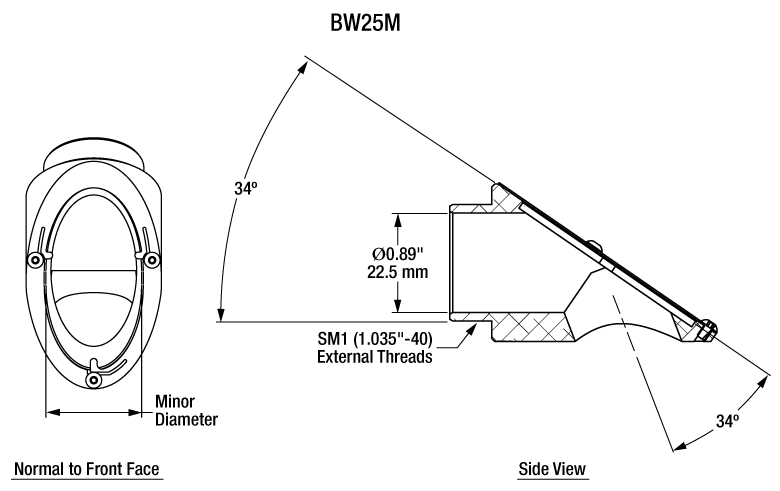

  • マウントBW25MにはSM1外ネジがついており、SM1内ネジ付き部品の取り付けの際にはアダプタは不要です。

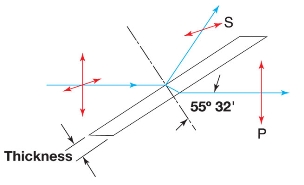

Polarization through a Brewster Window
上の図はブリュースターウィンドウを通過するs偏光の反射とp偏光の透過を示しています。s偏光の一部はウィンドウを透過します。

ブリュースターウィンドウ

ブリュースターウィンドウはコーティングされていない基板で、一般的に、レーザ共振器内の偏光子として使用されます。 ブリュースタ角(55° 32' @633 nm)では、光のp偏光成分は損失無く透過しますが、s偏光成分はブリュースターウィンドウで反射されます。 ブリュースターウィンドウは、レーザ共振器内において偏光子として働きます。

ブリュースタ角は、次の式で求めることができます。

Brewster's Angle Equation

ここで、θB はブリュースタ角、
ni は入射側の媒体の屈折率(空気中では1.0003)、
nt は透過側の媒体の屈折率(溶融石英では、633 nmで1.45701)です。

屈折率には波長依存性がある点にご注意ください。 溶融石英の屈折率は次の式で表せます。

Index of Refraction for Fused Silica wavelength dependency

上式をご使用になる場合は、波長の単位をμmにしてください。


Posted Comments:
user  (posted 2019-03-26 15:40:27.44)
Hello, I'm wondering if you could provide tolerances of the critical surfaces related to this mount. Thanks, Chris
YLohia  (posted 2019-03-27 09:22:01.0)
Hello Chris, thank you for contacting Thorlabs. May I ask exactly what you mean by "critical surfaces"? Could you please mark them out on this drawing? https://www.thorlabs.com/_sd.cfm?fileName=24244-E0W.pdf&partNumber=BW13M. I have reached out to you directly to gather more information.
m.hubeny  (posted 2013-10-31 12:14:19.09)
Dear Sir or Madam, we need a Mount for a 25mm Brewster Window, which is suited for UHV conditions, ideally there would be an adapter to a CF-63 flange. Is there such an adapter available? If not, another vacuum tight mount would be ok, too. Thank you, Michael Hubeny
cdaly  (posted 2013-11-07 01:37:11.0)
Response from Chris at Thorlabs: Unfortunately, at this time, we do not have an adapter which would be appropriate for mounting a Brewster window to a conflat port. We will discuss the possibility of introducing this to our product line however. Thank you very much for providing us with this suggestion.
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
BW08M1 Support Documentation
BW08M1Brewster Window Mount, 8 mm Minor Axis Length, 1 mm Thick Optic
¥9,654
3-5 Days
BW08M2 Support Documentation
BW08M2Brewster Window Mount, 8 mm Minor Axis Length, 2 mm Thick Optic
¥9,654
3-5 Days
BW13M Support Documentation
BW13MBrewster Window Mount, 13 mm Minor Axis Length, 2 mm Thick Optic
¥9,668
3-5 Days
BW16M Support Documentation
BW16MBrewster Window Mount, 16 mm Minor Axis Length, 2 mm Thick Optic
¥10,344
3-5 Days
BW20M Support Documentation
BW20MBrewster Window Mount, 20 mm Minor Axis Length, 2 mm Thick Optic
¥10,344
3-5 Days
BW25M Support Documentation
BW25MBrewster Window Mount, 25 mm Minor Axis Length, 2 mm Thick Optic
¥11,723
3-5 Days
