Products HomeSMネジ付き光学素子取付けアダプター
- Secure Optics to Threaded Mounts Without a Retaining Ring
- Versions for SM05-, SM1- and SM2-Threaded Mounts

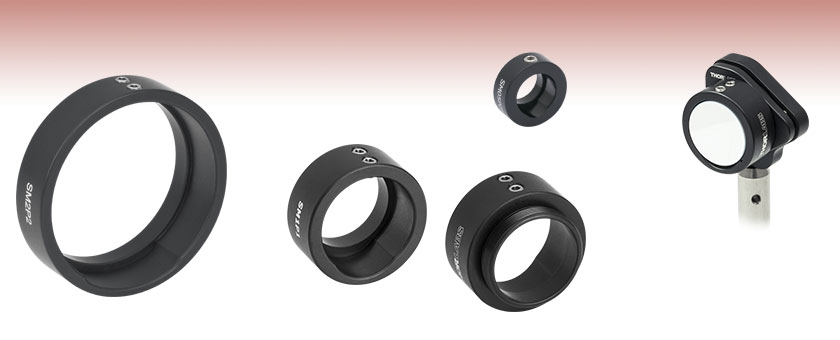

SM2P2
External SM2 Thread
to Ø2" Optic Mount
SM1P1
External SM1 Thread
to Ø1" Optic Mount
SM1P1 Mounted in a
KB1P Quick- Release Mount
SM05P05
External SM05 Thread to Ø1/2" Optic Mount
Application Idea
Front
Back
Please Wait
特長
- Ø12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、Ø50 mm～Ø50.8 mm(Ø2インチ)の光学素子を固定リングなしでSMネジ付きマウントに取付け
- Ø17.8 mm(Ø0.7インチ)の部品をSM1ネジ付きマウントまたはSM1シリーズレンズチューブに取付け
- Ø30.5 mm(Ø1.2インチ)の部品をSM2ネジ付きマウントまたはSM2シリーズレンズチューブに取付け
- 厚みのあるミラーをネジ付きマウント内に取付け可能
こちらのアダプタを使用して、Ø12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、Ø50 mm～Ø50.8 mm(Ø2インチ)の光学素子を、固定リングなしで当社のネジ付きマウントに取り付けることができます。また、レンズチューブのようなØ17.8 mm(Ø0.7インチ)およびØ30.5 mm(Ø1.2インチ)部品をネジ付きマウントに取り付けられるアダプタもございます。これらのアダプタをミラーやグラントムソン偏光子などの厚みのある光学素子に予め取り付けることで、当社のSMネジ付きのレンズチューブやオプトメカニクス部品に簡単に取り付けられます。SM1ネジ付き部品用アダプタSM1A60は、当社のSM05シリーズレンズチューブのようなØ17.8 mm(Ø0.7インチ)の円筒形光学素子に対応しています。一方、SM2ネジ付き部品用アダプタSM2A21は、当社のSM1シリーズレンズチューブ、BEシリーズビームエキスパンダ、Ø30.5 mm(Ø1.2インチ)アイソレータなどのようなØ30.5 mm(Ø1.2インチ)の円筒形光学素子に対応しています。
| Posted Comments: | |
Matthew Bohn
(posted 2022-10-17 15:47:51.14) hello, do you have an adapter with external SM05 threads and a smooth bore with 15 mm? It would be similar to the SM05P05, but instead of 12.8 mm bore diameter, it would have a 15 mm bore diameter. We would like to mount a CFC fiber collimator in a half inch mirror mount. Thanks. jdelia
(posted 2022-10-19 08:36:54.0) Thank you for contacting Thorlabs. Unfortunately, we do not offer a product with external SM05 threads and an internal 15 mm smooth bore. Depending on your application's requirements, we may have a solution for you. I have reached out to you directly regarding potential alternative assemblies. steffen.richter
(posted 2018-01-30 09:14:37.223) Is there an option for tilt alignment of the optics mounted with an SM1? We are using it to mount a retarder plate onto a PRM1 rotation stage. The problem is aligning the surface normal of the retarder exactly parallel with the rotation axis to avoid "wobbling". In the simplest way I was thinking of a pair of wedged washers or alike. Otherwise, even having more than the two setscrews could help already.
Thank you very much! llamb
(posted 2018-03-26 05:50:00.0) Hello, thank you for contacting Thorlabs. While we have kinematic adapters for cylindrical components to use in similar mounts, we do not have such adapters for mounting optics. I will add this product idea to our internal forum for future development and reach out to you directly to discuss this further. ludoangot
(posted 2016-04-08 16:52:47.583) Do you offer an equivalent of your SM2A21 but for SM05 tubes? That would be an adapter with a smooth inner bore the diameter of an SM05 tube and an external SM1 thread. besembeson
(posted 2016-04-11 12:36:39.0) Response from Bweh at Thorlabs USA: We don't have such an equivalent at this time. I will contact you to discuss possible alternatives for your application. tomerg
(posted 2015-03-16 11:42:41.02) Hi. The drawing shows that the unit accepts 1" optics and the brackets indicate 25mm. what is the actual diameter, 25mm or 25.4mm? I have a circular aperture with an outer diameter of 25.1mm which I want to hold with this unit (sm1p1).
Thanks, Tomer. cdaly
(posted 2015-03-19 02:56:19.0) Response from Chris at Thorlabs: The SMP1 was designed to accommodate 1" (25.4mm) optics. The mount itself can also seat smaller optics with the three point contact created by the second offset bore and the set screws that holds this optic in place. A 25.1mm optic should not be a problem. The only stipulation is the optic will be offset from the center of the SM1 thread slightly. In the case of the 25.1mm optic, this would be about 0.01". bdada
(posted 2012-06-07 14:17:00.0) Response from Buki at Thorlabs to pnstewart:
Thank you for participating in our feedback forum. The set screw is 1/8" long but it will not be long enough to hold your lens securely.
I have contacted you to learn more about your set up so I can recommend other solutions. pnstewart
(posted 2012-06-06 14:07:43.0) I was wondering how long the set screws are. I would like to mount a 22.2mm device into an SM1 thread (axis alignment not important), and this looks like it could do the trick. Could you possibly suggest a better alternative? bdada
(posted 2012-02-24 10:33:00.0) Response from Buki at Thorlabs:
Thank you for your feedback. We have contacted you to confirm what you need so we can determine if some of our adapters (linked below) could be a solution.
http://www.thorlabs.com/NewGroupPage9.cfm?ObjectGroup_ID=1524 Kevin.M.Birnbaum
(posted 2012-02-15 12:22:41.0) Is there a part which has an *outer* diameter of 1" and SM1 threads? I would find that very useful for integrating lens tubes with components which are designed to hold 1" optics. |
ズーム

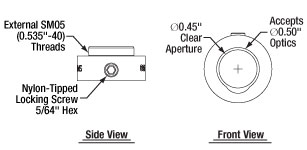

Click to EnlargeSM05P05を使用すると、上でご紹介している回転マウントKS05RSのようなSM05ネジ切り加工付きのマウントに、厚みのあるØ12.7 mm(Ø1/2インチ)の光学素子を取り付けることができます。
- Ø12.7 mm(Ø1/2インチ)の2重穴とSM05外ネジ付き
- 3.5 mmよりも厚みのあるØ12 mm～Ø12.7 mm(Ø1/2インチ)の光学素子を、固定リングなしでSM05ネジ付き部品に取付け
- 先端がナイロン製#8-32止めネジ(セットスクリュ)で光学素子を固定
SM05P05は、Ø12 mm～Ø12.7 mm(Ø1/2インチ)のレンズチューブ、その他SM05ネジ付き部品とお使いいただけるよう設計されています。光学素子は、2重穴設計で2線接触して、先端がナイロン製の#8-32の止めネジで固定されます。SM05外ネジは、SM05P05の裏面側にあります。
ズーム- Ø25.4mm(Ø1インチ)の2重穴とSM1外ネジ付き
- 厚さ4 mmを超えるØ25 mm～Ø25.4 mm(Ø1インチ)の光学素子を固定リングなしでSM1ネジ付き部品に取り付け

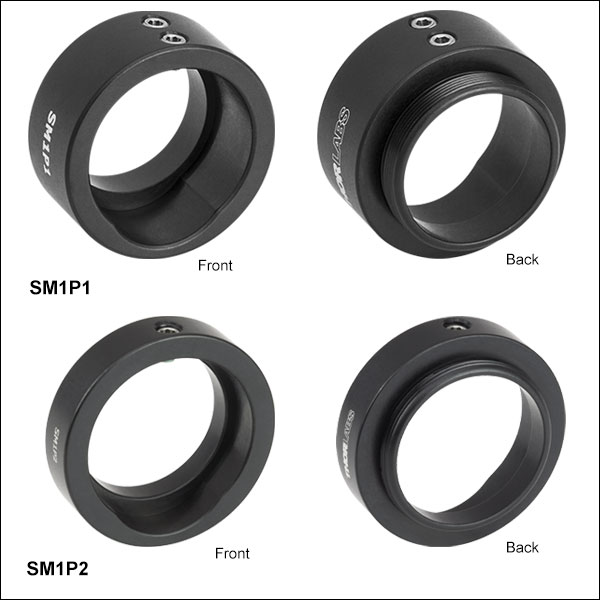

- SM1P1(長さ19.1 mm)：光学素子を2つのナイロンチップ付き止めネジ(セットスクリュ)で深さ13.0 mmの内孔に固定

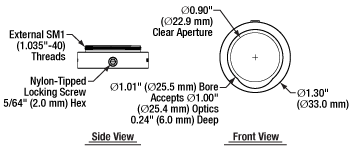

- SM1P2(長さ10.7 mm)：光学素子を1つのナイロンチップ付き止めネジ(セットスクリュ)で深さ6.0 mmの内孔に固定
SM1P1およびSM2P2は、Ø25 mm～Ø25.4 mm(Ø1インチ)レンズチューブやその他のSM1内ネジ付きオプトメカニクス部品とお使いいただくために設計された固定式のØ25 mm～Ø25.4 mm(Ø1インチ)光学素子用マウントです。光学素子は、2重穴があることで形成される2つの接触面と、先端がナイロン製止めネジ1つ(SM1P2)または2つ(SM1P1)で固定されます。マウントの裏側にはSM1外ネジが付いています。
ズーム
- Ø50.8 mm(Ø2インチ)の2重穴とSM2外ネジ付き
- 4 mmよりも厚みのあるØ50 mm～Ø50.8 mm(Ø2インチ)の光学素子を固定リングなしでSM2ネジ付き部品に取付け
- 先端がナイロン製の2つの止めネジ(セットスクリュ)で光学素子を固定

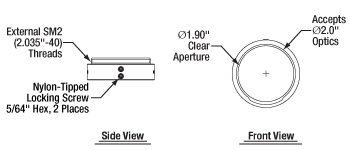

SM2P2は、Ø50 mm～Ø50.8 mm(Ø2インチ)のレンズチューブやその他のSM2シリーズネジ切りつきオプトメカニクス部品とお使いいただくために設計された固定式のØ50 mm～Ø50.8 mm(Ø2インチ)の光学素子用マウントです。 光学素子は2重穴設計による2つの接触面と、先端がナイロン製の2つの止めネジで固定されます。SM2外ネジは、SM2P2の裏面側にあります。
ズーム
- Ø17.8 mm(Ø0.7インチ)のネジ切り無し内孔にはSM05レンズチューブやØ17.8 mm(Ø0.7インチ)の部品を取り付け可能
- Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用マウントに組み込み可能
- SM1外ネジがついているため、Ø25 mm～Ø25.4 mm(Ø1インチ)レンズチューブに対応
- 止めネジ(セットスクリュ)により内部の部品を保持

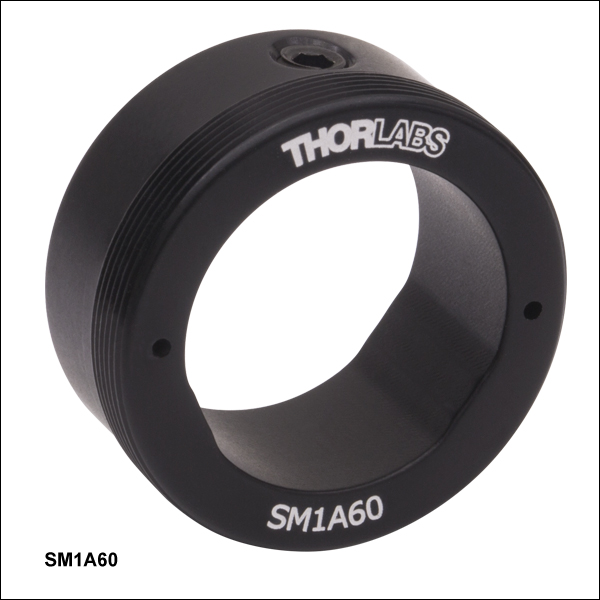

アダプタ SM1A60には、Ø17.8 mm(Ø0.7インチ)の内孔があり、外周にはSM1外ネジ付き部分と、Ø25.4 mm(Ø1インチ)のネジ切り無し部分があります。このアダプタにより当社のSM05レンズチューブをSM1レンズチューブシステムやLMR1/MなどのSM1ネジ付きマウント内に取り付けられます。アダプタの外側表面にはネジ切り加工のない部分もあり、ネジ切り無し内孔を持つKM100などØ25 mm～Ø25.4 mm(Ø1インチ)光学素子用マウント内に固定する際にご使用いただけます。
ズーム
- Ø30.5 mm(Ø1.2インチ)のネジ切り無し内孔にSM1レンズチューブやØ30.5 mm(Ø1.2インチ)の部品を取り付け可能
- Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウントに対応
- 先端がナイロン製の止めネジ(セットスクリュ)により内部の部品を保持

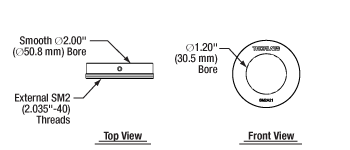

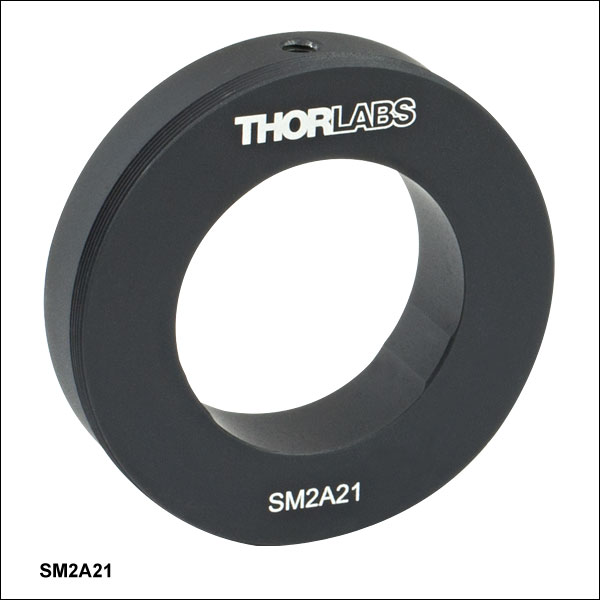

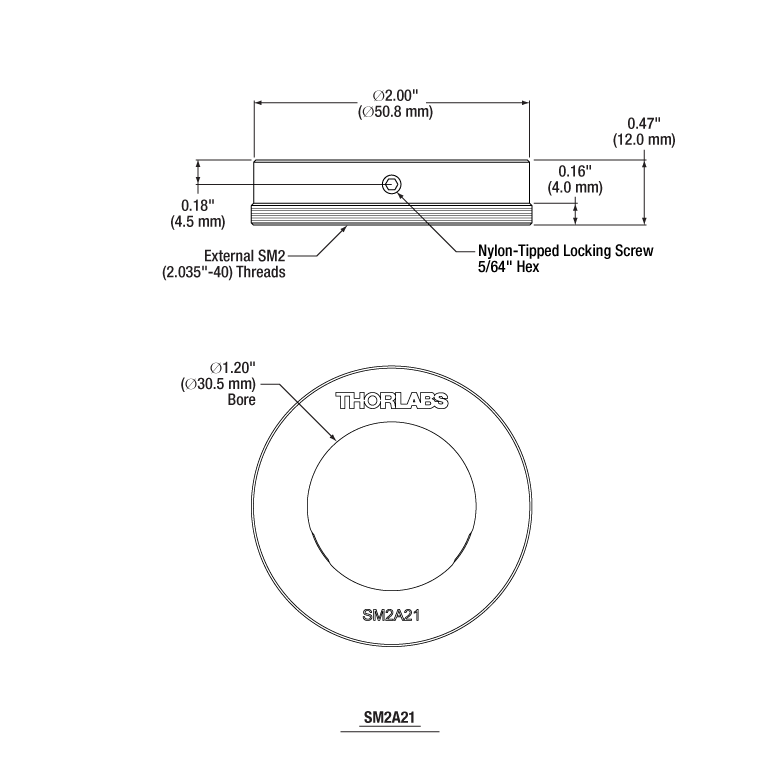

アダプタSM2A21には、Ø30.5 mm(Ø1.2インチ)の内孔があり、外周にはSM2外ネジの付いた部分と、Ø50.8 mm(Ø2インチ)のネジ切り無しの部分があります。 このアダプタにより当社のSM1レンズチューブをSM2レンズチューブシステムやLMR2/MなどのSM2ネジ付きマウントに取り付けが可能となります。 アダプタの外側表面にはネジ切り加工のない部分もあり、ネジ切り無し内孔を持つKM200などのØ50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウントの中にはめ込むことができます。
アダプタSM2A21はØ30.5 mm(Ø1.2インチ)フリースペース型アイソレータをはじめとするØ30.5 mm(Ø1.2インチ)部品にも対応します。
SMネジ付き光学素子取付けアダプタ
