液体冷却式マウント、高熱負荷レーザーパッケージ用


  • Up to 140 W Heat Dissipation @ 25 °C
  • Removable Base for Space-Constrained Applications
  • Strain Relief Cable for Laser Protection
  • Thermistor Embedded in Cold Plate

LCM100

Liquid-Cooled Mount
for HHL Lasers

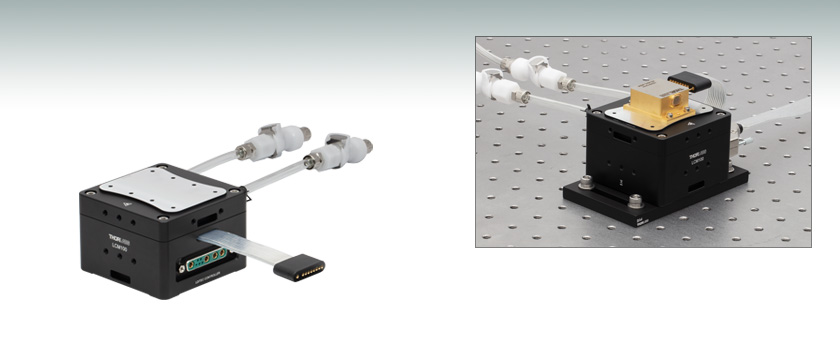

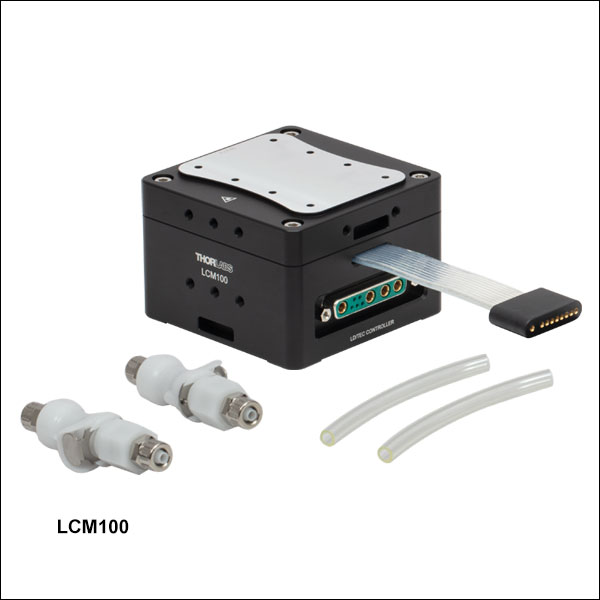

LCM100(/M) mount is shown here with an HHL Laser and CAB4007A LD / TEC Connector Cable secured to a breadboard using a BA4 mounting plate.

Related Items


Please Wait

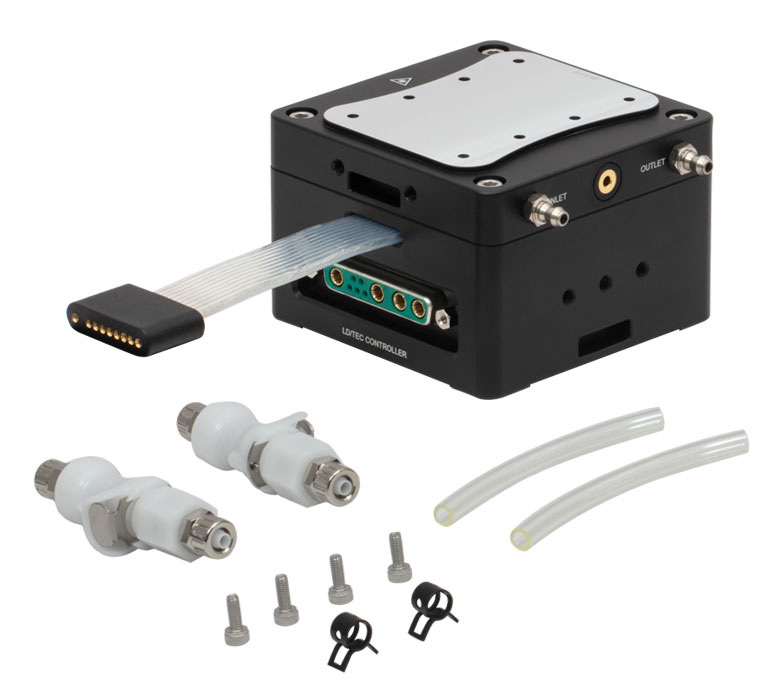

LCM100 view of the laser connector, strain relief cable, coolant liquid fittings, and thermistor jack
Click to Enlarge
液体冷却式マウントの片側には　Hi-Flexストレインリリーフケーブル用9W4コネクタが付いており、反対側にはクーラント液用の継手とサーミスタ用の2.5 mmステレオジャックが付いています。

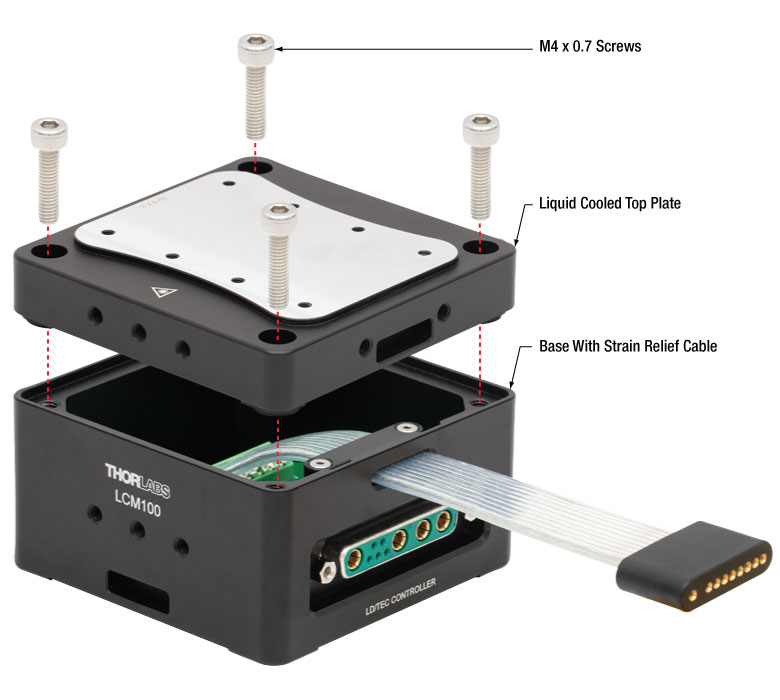

LCM100 Mount Exploded View
Click to Enlarge
スペースの限られた用途では、液体冷却式上部プレートをベース部分から取り外して使用することができます。上部プレートのみを使用する場合、ストレインリリーフケーブルによって半導体レーザーピンが損傷を受けないようにご注意ください。

特長

  • 当社の高熱負荷(HHL)の分布帰還型(DFB)およびファブリペロー型(FP)のQCLレーザーパッケージに対応
  • 上部プレートにサーミスタTH10K を内蔵
  • 放熱性：25 °Cにおいて最大140 W
  • 様々な方法や向きで取り付け可能(「取付けオプション」タブ参照)
    • M4 x 0.7、M6 x 1.0タップ穴付き
    • 上部の冷却プレートは取り外して単独で使用可能
  • 温度コントローラと電流コントローラに対応
  • 以下の交換用部品およびアクセサリをご用意
    • HHLパッケージ用LD/TECコネクターケーブルCAB4007x

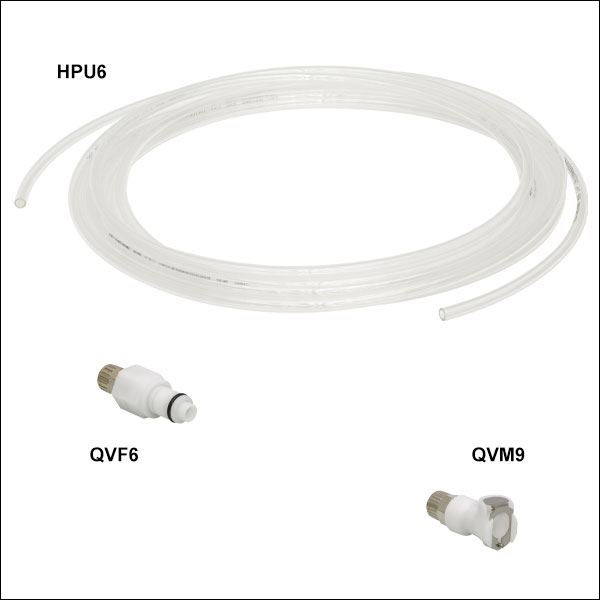

    • ポリウレタン(PU)ホース
    • バルブ付きインライン型結合用インサート

マウントLCM100/Mは、当社の高熱負荷(HHL)レーザにご使用いただけます(分布帰還型量子カスケードレーザ(QCL)またはインターバンドカスケードレーザ(ICL)、ファブリペロー型 (FP)量子カスケードレーザやそれらと同様のパッケージタイプやピン配列(詳細は「ピン配列」タブ参照)を有するデバイス)。内蔵のサーミスタと液体冷却用継手により、お手持ちの冷却システムで、25 °Cにおいて最大140 W までの放熱性が得られます。マウントLCM100/Mには、標準的な10ピンHHLレーザーパッケージに接続するための短いフレキシブルケーブルが内部接続されており、レーザとの接続の柔軟性を与え、また、レーザーケーブルの引っ張りから保護しています。

液体冷却性能
マウントLCM100/Mには、こぼれた液体による損傷を防ぐため、レーザーコネクタと反対の面に11/64インチIDチューブ用バーブ継手が付いています。プラスチック製のガスケットとフォームペーストが液体冷却用上部プレートをマウントの残りの部分から分離して熱的に隔離し、電気接続されているベース部分の結露を防ぎます。精密な温度制御が求められる用途には、マウントLCM100/Mを当社のペルチェ式液体チラーLK220および、腐食抑制剤入りCoolflow DTX冷却用不凍液CDTXと併せてご使用いただくことをお勧めします。マウントLCM100/Mでは、お手持ちのプロセス冷却水、放射クーラまたはチラーからの水、またはほとんどのエチレングリコールベースの冷却剤も使用できます。

サーミスタTH10Kは上部の冷却プレートに内蔵されています。サーミスタは、冷却プレート側面の冷却液用インレットポートとアウトレットポートの間にある2.5 mmステレオジャックを介して接続できます。

取付け機構
上部プレートのレーザ取付面には、M3 x 0.5ネジ付き取付穴が8個あり、HHLレーザを冷却プレートに沿って水平方向に3つの異なる位置で取り付け可能です。マウントLCM100/Mの3つの側面にはM4 x 0.7取付用タップ穴があり、2つの側面にはテーブルクランプCL6用のスロット穴があります。マウントのベース部分にもM4 x 0.7タップ穴が4つ、M6 x 1.0タップ穴が3つあり、当社のポスト、スロット付きベース、テーブルクランプを取り付け可能です。液体冷却式上部プレートは取り外し可能で、ストレインリリーフケーブル無しでご使用いただけます。取り外す際は、マウント上部にある4つのM4 x 0.7ネジを緩めます(右の写真参照)。取り付ける際は、上部プレートにある4つのザグリ穴にM4 x 0.7ネジを使用します。上部プレートの3つの側面にはM4 x 0.7取付け用タップ穴があり、2つの側面にはクランプCL6用のスロットも機械加工されています。詳細については「取付けオプション」のタブをご覧ください。

推奨コントローラおよびケーブル
レーザQCLおよびICLはコネクターケーブルCAB4007AまたはCAB4007Bと組み合わせて、LD/TECコントローラITC4002QCLまたはITC4005QCLとご使用いただくことをお勧めします。ケーブルCAB4007AおよびCAB4007BはHi-Flex™†高電流ケーブル製を使用しており、コントローラITC400xQCLと当社の標準的なHHLレーザーパッケージに対応します。コネクターケーブルCAB4007Aは、フルアセンブリのマウントLCM100/Mとご使用いただくことをお勧めします。上部プレートをベースから取り外した場合は、コネクターケーブルCAB4007Bのご使用をお勧めします。この構成では、CAB4007Bは半導体レーザのHHLパッケージを直接ITCシリーズのLD / TECコントローラに接続します。上部プレートを独立してご使用いただく場合、ケーブルCAB4007Bを引っ張らないようにしてください。半導体レーザが損傷する可能性があります。その他のレーザおよびTECコントローラについても、半導体レーザの安全な動作と接続に必要な仕様を満たしていればご使用いただけます。

†Hi-Flex™はCicoil社の登録商標です。

LCM100(/M) Specifications
Laser Specificationsa
Laser Diodes SupportedHigh Heat Load (HHL) Laser Packages
Laser Pin ConfigurationsStandard 10-Pin HHL Package
Pin Lead Diameterb0.9 - 1.05 mm
Laser Interface9W4, Female Connector
Thermal Specifcationsc
Maximum Cooling Power140 W Heat Dissipation
@ Tambient = Tlaser = 25 °C
Sensor TypeTH10K Thermistor
Temperature Accuracy±1 °C @ 25 °C
Sensor Connector Type2.5 mm Stereo Jack
General Specifications
LD Mounting Surface Flatness±0.008" (0.20 mm) Over the Entire Surface
Max CurrentPin A1, A2, A3, A410 A
Pin 1, 2, 3, 4, 55 A
Operating Temperature Range-15 °C to 60 °C
Compatible ControllersdITC4002QCL and ITC4005QCL
Pressure Rating50 psi
Push-Fit Pipe Fitting Inner Diameter11/64"
Dimensions (L x W x H)3.15 in x 3.55 in x 2.17 in
(80.0 mm x 90.2 mm x 55.0 mm)
Weight0.5 kg
  • 最大レーザ電流については、「General Specifications」セクションの「Max Current」の仕様値をご覧ください。
  • ストレインリリーフケーブルのフラット10ピンメス型コネクタの許容可能なピン直径
  • 最大TEC電流については、「General Specifications」セクションの「Max Current」の仕様値をご覧ください。
  • マウントLCM100/Mには、ITCシリーズのようなほかのコントローラもご使用いただけますが、コントローラがレーザーパッケージの安全な動作に必要な仕様を満たし、ケーブルがコントローラ、マウントおよびレーザーパッケージに対応していることをご確認ください。
Operating Temperature and Condensationa
Relative Air
Humidity (RH)		Temperature
Differenceb (ΔT)		Relative Air
Humidity (RH)		Temperature
Differenceb (ΔT)
95%1 °C55%9 - 12 °C
90%2 °C50%10 - 13 °C
85%2 - 3 °C45%12 - 14 °C
80%3 - 4 °C40%13 - 17 °C
75%4 - 5 °C35%16 - 19 °C
70%5 - 6 °C30%18 - 21 °C
65%6 - 8 °C25%21 - 23 °C
60%7 - 9 °C20%24 - 27 °C
  • 作業エリアの湿度や冷却プレートの動作温度と周囲温度の差によって、温度が露点より低くなると、冷却プレートの表面が結露する場合があります。この表は、特定の相対湿度において結露が発生する、冷却プレートと周囲との温度差の概略値を記載しています。
  • 冷却プレートと周囲との温度差
TH10K Thermistor Specificationsa,b
General Specifications
Sensor Connector Type2.5 mm Stereo Jack
Thermistor Electrical Resistance
Resistance at 25 °C (R25 °C)10 kΩ
Temperature Accuracy±1 °C at 25 °C
Dissipation Constant1.4 mW/°C
Time Constant15 s
Operating Range-50 °C to 150 °C
Temperature Coefficient-4.40 %/°C
  • サーミスタへの接続方法についての詳細は、下記の赤いアイコン(docs icon)をクリックして補足資料(Manual)をご覧ください。
  • 温度から抵抗値を計算したり、抵抗値から温度を計算したりするためのエクセルファイルもご用意しております。

液体冷却式マウントLCM100/Mの取付用途

レーザ保護機能を最大限にするには、ケーブルCAB4007A(別売りです)と組み合わせて、ストレインリリーフケーブルを備えたフルアセンブリのマウントLCM100/Mのご使用をお勧めします。スペースが限られた用途向けには、冷却機能を低下させずに上部冷却プレートを単独で使用することができます。その際は、4つのM4 x 0.7ネジを取り外し、プレートをストレインリリーフケーブルが付いている底部のブロックに固定します。この構成では、ケーブルCAB4007Bを用いて半導体レーザとTECコントローラを接続することをお勧めします。

テーブルへの取り付け例

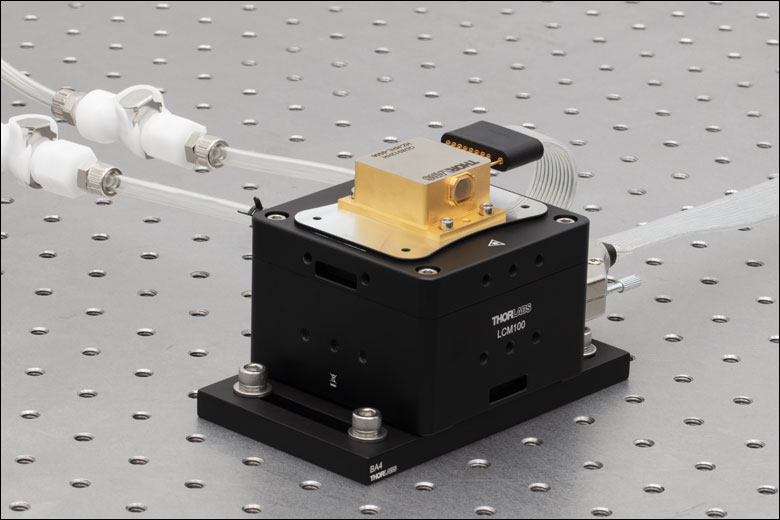

LCM100 with mounted with a BA4 plate.
Click to Enlarge
View Imperial Product List
型番数量Description
LCM1001液体冷却式マウント、高熱負荷レーザーパッケージ用(インチ規格)
CAB4007A1LD / TEC用コネクターケーブル、ITC4000-LCM100/M、片端9W4コネクタ、片端13W3および17W2コネクタ、5 A / 11 A、1.5 m
BA41タップ穴付きベース、3インチ x 5インチ x 3/8インチ(インチ規格)
HPU61ポリウレタンホース、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)、長さ5 m
SH25S07511/4"-20ステンレススチール製キャップスクリュ、長さ3/4インチ、25個入り(インチ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
QD8912HH1DFB QCL, 8.912 μm CWL, 3 cm⁻¹ Tuning, 150 mW, Horizontal HHL
View Metric Product List
型番数量Description
LCM100/M1液体冷却式マウント、高熱負荷レーザーパッケージ用(ミリ規格)
CAB4007A1LD / TEC用コネクターケーブル、ITC4000-LCM100/M、片端9W4コネクタ、片端13W3および17W2コネクタ、5 A / 11 A、1.5 m
BA4/M1タップ穴付きベース、75 mm x 125 mm x 10 mm(ミリ規格)
HPU61ポリウレタンホース、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)、長さ5 m
SH6MS161M6 x 1.0ステンレススチール製キャップスクリュ、長さ16 mm、25個入り(ミリ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
QD8912HH1DFB QCL, 8.912 μm CWL, 3 cm⁻¹ Tuning, 150 mW, Horizontal HHL

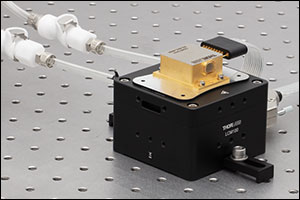

LCM100 with mounted with CL6 clamps.
Click to Enlarge
View Imperial Product List
型番数量Description
LCM1001液体冷却式マウント、高熱負荷レーザーパッケージ用(インチ規格)
CAB4007A1LD / TEC用コネクターケーブル、ITC4000-LCM100/M、片端9W4コネクタ、片端13W3および17W2コネクタ、5 A / 11 A、1.5 m
CL62テーブルクランプ、RLAシリーズ光学レール用
HPU61ポリウレタンホース、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)、長さ5 m
SH25S07511/4"-20ステンレススチール製キャップスクリュ、長さ3/4インチ、25個入り(インチ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
QD8912HH1DFB QCL, 8.912 μm CWL, 3 cm⁻¹ Tuning, 150 mW, Horizontal HHL
View Metric Product List
型番数量Description
LCM100/M1液体冷却式マウント、高熱負荷レーザーパッケージ用(ミリ規格)
CAB4007A1LD / TEC用コネクターケーブル、ITC4000-LCM100/M、片端9W4コネクタ、片端13W3および17W2コネクタ、5 A / 11 A、1.5 m
CL62テーブルクランプ、RLAシリーズ光学レール用
HPU61ポリウレタンホース、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)、長さ5 m
SH6MS161M6 x 1.0ステンレススチール製キャップスクリュ、長さ16 mm、25個入り(ミリ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
QD8912HH1DFB QCL, 8.912 μm CWL, 3 cm⁻¹ Tuning, 150 mW, Horizontal HHL

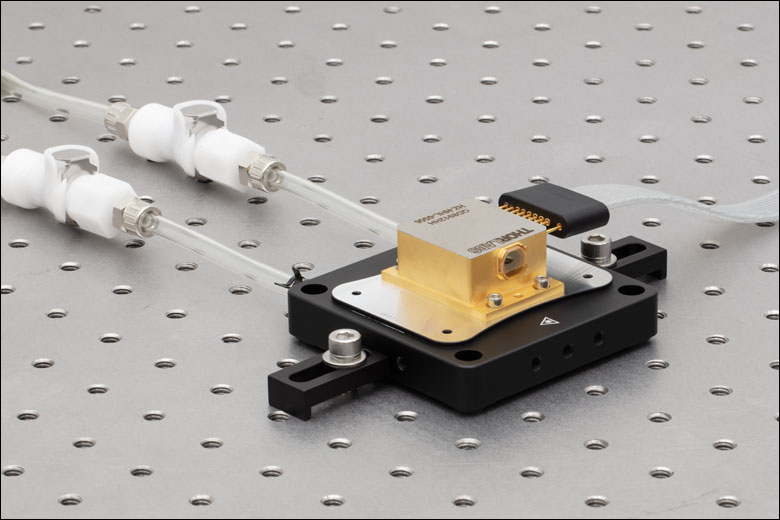

LCM100 Top Plate mounted with CL6 clamps.
Click to Enlarge
View Imperial Product List
型番数量Description
LCM1001液体冷却式マウント、高熱負荷レーザーパッケージ用(インチ規格)
CAB4007B1LD / TEC用コネクターケーブル、ITC4000-10ピンHHLパッケージ、片端10ピンHHLコネクタ、片端13W3および17W2コネクタ、5 A / 10 A、1.5 m
CL62テーブルクランプ、RLAシリーズ光学レール用
HPU61ポリウレタンホース、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)、長さ5 m
SH25S07511/4"-20ステンレススチール製キャップスクリュ、長さ3/4インチ、25個入り(インチ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
QD8912HH1DFB QCL, 8.912 μm CWL, 3 cm⁻¹ Tuning, 150 mW, Horizontal HHL
View Metric Product List
型番数量Description
LCM100/M1液体冷却式マウント、高熱負荷レーザーパッケージ用(ミリ規格)
CAB4007B1LD / TEC用コネクターケーブル、ITC4000-10ピンHHLパッケージ、片端10ピンHHLコネクタ、片端13W3および17W2コネクタ、5 A / 10 A、1.5 m
CL62テーブルクランプ、RLAシリーズ光学レール用
HPU61ポリウレタンホース、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)、長さ5 m
SH6MS161M6 x 1.0ステンレススチール製キャップスクリュ、長さ16 mm、25個入り(ミリ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
QD8912HH1DFB QCL, 8.912 μm CWL, 3 cm⁻¹ Tuning, 150 mW, Horizontal HHL

高さのある取り付け例

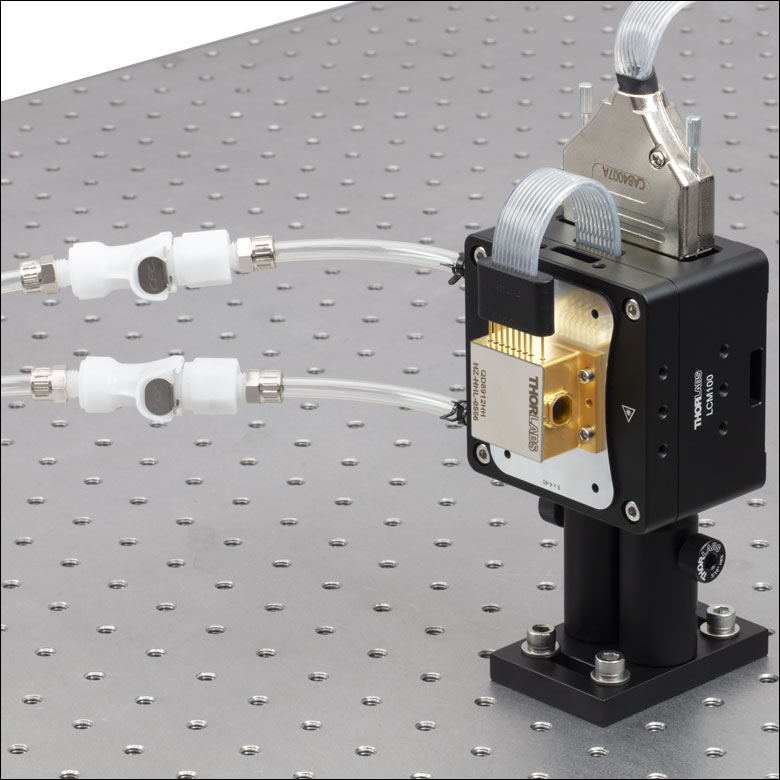

LCM100 with posts mounted on a BA2 Plate.
Click to Enlarge
View Imperial Product List
型番数量Description
LCM1001液体冷却式マウント、高熱負荷レーザーパッケージ用(インチ規格)
CAB4007A1LD / TEC用コネクターケーブル、ITC4000-LCM100/M、片端9W4コネクタ、片端13W3および17W2コネクタ、5 A / 11 A、1.5 m
TR22Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
PH22Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2インチ(インチ規格)
BA21取付けベース、2インチ x 3インチ x 3/8インチ(インチ規格)
HPU61ポリウレタンホース、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)、長さ5 m
SH25S07511/4"-20ステンレススチール製キャップスクリュ、長さ3/4インチ、25個入り(インチ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
QD8912HH1DFB QCL, 8.912 μm CWL, 3 cm⁻¹ Tuning, 150 mW, Horizontal HHL
View Metric Product List
型番数量Description
LCM100/M1液体冷却式マウント、高熱負荷レーザーパッケージ用(ミリ規格)
CAB4007A1LD / TEC用コネクターケーブル、ITC4000-LCM100/M、片端9W4コネクタ、片端13W3および17W2コネクタ、5 A / 11 A、1.5 m
TR50/M2Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
PH50/M2Ø12 mm～Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ50 mm(ミリ規格)
BA2/M1取付けベース、50 mm x 75 mm x 10 mm(ミリ規格)
HPU61ポリウレタンホース、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)、長さ5 m
SH6MS161M6 x 1.0ステンレススチール製キャップスクリュ、長さ16 mm、25個入り(ミリ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
QD8912HH1DFB QCL, 8.912 μm CWL, 3 cm⁻¹ Tuning, 150 mW, Horizontal HHL

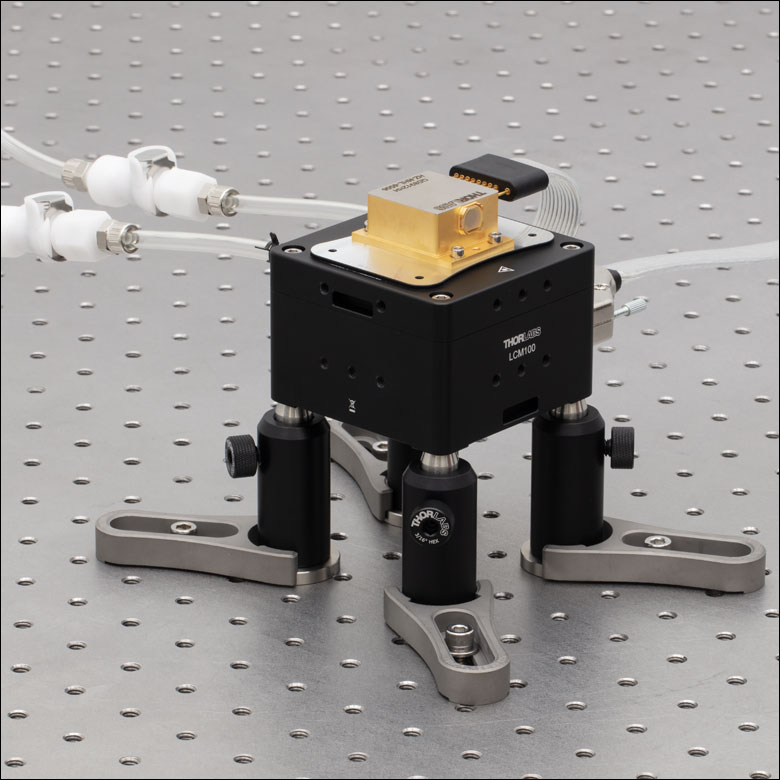

LCM100 mounted on 4 posts.
Click to Enlarge
View Imperial Product List
型番数量Description
LCM1001液体冷却式マウント、高熱負荷レーザーパッケージ用(インチ規格)
CAB4007A1LD / TEC用コネクターケーブル、ITC4000-LCM100/M、片端9W4コネクタ、片端13W3および17W2コネクタ、5 A / 11 A、1.5 m
TR24Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
PH24Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2インチ(インチ規格)
BE14台座型ベースアダプタ、Ø1.25インチ、1/4”-20ネジ付き(インチ規格)
CF1254クランプフォーク、Ø31.8 mm台座ベース用、31.5 mmザグリ穴スロット(ミリ＆インチ規格共用)
HPU61ポリウレタンホース、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)、長さ5 m
SH25S07511/4"-20ステンレススチール製キャップスクリュ、長さ3/4インチ、25個入り(インチ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
QD8912HH1DFB QCL, 8.912 μm CWL, 3 cm⁻¹ Tuning, 150 mW, Horizontal HHL
View Metric Product List
型番数量Description
LCM100/M1液体冷却式マウント、高熱負荷レーザーパッケージ用(ミリ規格)
CAB4007A1LD / TEC用コネクターケーブル、ITC4000-LCM100/M、片端9W4コネクタ、片端13W3および17W2コネクタ、5 A / 11 A、1.5 m
TR50/M4Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
PH50/M4Ø12 mm～Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ50 mm(ミリ規格)
BE1/M4台座型ベースアダプタ、Ø31.8 mm、M6ネジ付き(ミリ規格)
CF1254クランプフォーク、Ø31.8 mm台座ベース用、31.5 mmザグリ穴スロット(ミリ＆インチ規格共用)
HPU61ポリウレタンホース、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)、長さ5 m
SH6MS161M6 x 1.0ステンレススチール製キャップスクリュ、長さ16 mm、25個入り(ミリ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
QD8912HH1DFB QCL, 8.912 μm CWL, 3 cm⁻¹ Tuning, 150 mW, Horizontal HHL

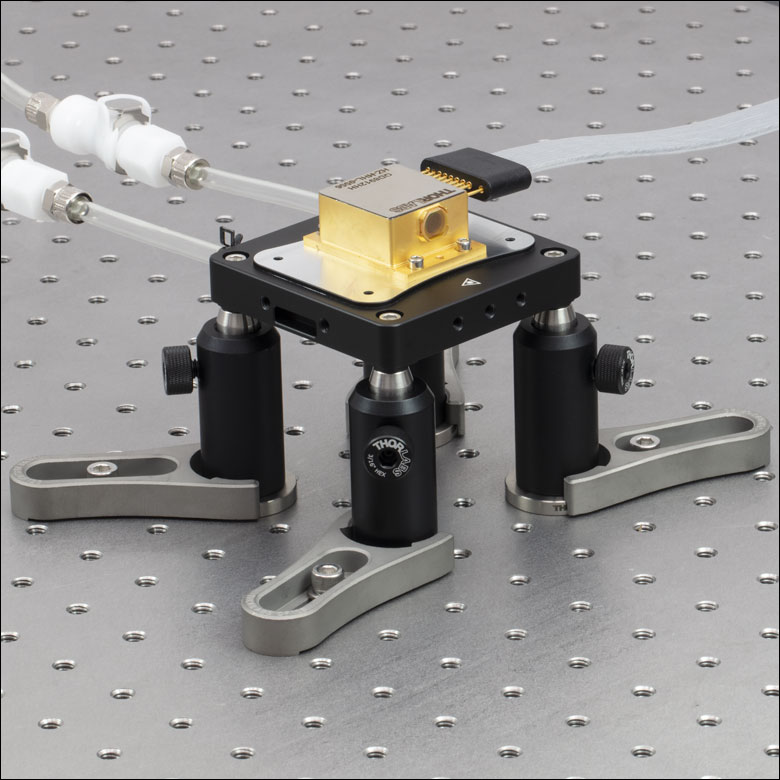

LCM100 Top Plate with 4 posts
Click to Enlarge
View Imperial Product List
型番数量Description
LCM1001液体冷却式マウント、高熱負荷レーザーパッケージ用(インチ規格)
CAB4007B1LD / TEC用コネクターケーブル、ITC4000-10ピンHHLパッケージ、片端10ピンHHLコネクタ、片端13W3および17W2コネクタ、5 A / 10 A、1.5 m
TR24Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
PH24Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2インチ(インチ規格)
BE14台座型ベースアダプタ、Ø1.25インチ、1/4”-20ネジ付き(インチ規格)
CF1254クランプフォーク、Ø31.8 mm台座ベース用、31.5 mmザグリ穴スロット(ミリ＆インチ規格共用)
HPU61ポリウレタンホース、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)、長さ5 m
SH25S07511/4"-20ステンレススチール製キャップスクリュ、長さ3/4インチ、25個入り(インチ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
SH8S0751#8-32ステンレススチール製キャップスクリュ、長さ3/4インチ、50個入り(インチ規格)
QD8912HH1DFB QCL, 8.912 μm CWL, 3 cm⁻¹ Tuning, 150 mW, Horizontal HHL
View Metric Product List
型番数量Description
LCM100/M1液体冷却式マウント、高熱負荷レーザーパッケージ用(ミリ規格)
CAB4007B1LD / TEC用コネクターケーブル、ITC4000-10ピンHHLパッケージ、片端10ピンHHLコネクタ、片端13W3および17W2コネクタ、5 A / 10 A、1.5 m
TR50/M4Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
PH50/M4Ø12 mm～Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ50 mm(ミリ規格)
BE1/M4台座型ベースアダプタ、Ø31.8 mm、M6ネジ付き(ミリ規格)
CF1254クランプフォーク、Ø31.8 mm台座ベース用、31.5 mmザグリ穴スロット(ミリ＆インチ規格共用)
HPU61ポリウレタンホース、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)、長さ5 m
SH6MS101M6 x 1.0ステンレススチール製キャップスクリュ、長さ10 mm、25個入り(ミリ規格)
W25S05011/4インチワッシャ、M6対応、ステンレススチール製、100個入り
SH4MS201M4 x 0.7ステンレススチール製キャップスクリュ、長さ20 mm、50個入り(ミリ規格)
QD8912HH1DFB QCL, 8.912 μm CWL, 3 cm⁻¹ Tuning, 150 mW, Horizontal HHL

マウントLCM100/M

マウントLCM100/Mには、ベース部分のメス型9W4コネクタに内部接続されたフラット10ピンHHLメス型コネクタストレインリリーフケーブルが付いています。レーザとTECコントローラをマウントに接続する際は、レーザ/TECコネクタCAB4007Aのご使用をお勧めします。このマウントには、温度感知用のサーミスタTH10Kも内蔵されています。サーミスタ用2.5 mmステレオジャック(マウントLCM100/Mには付属しません)のピン配列は以下の通りです。

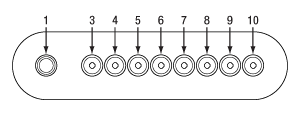

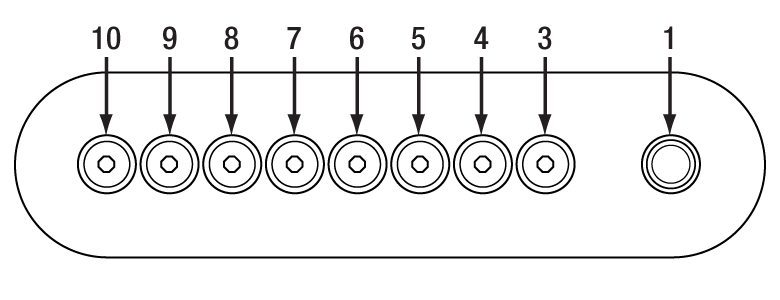

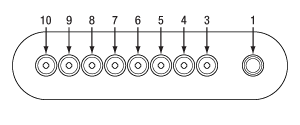

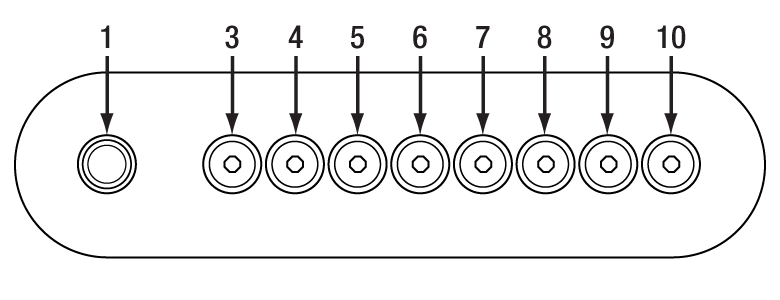

LCM100(/M) Flat Connector
Click to Enlarge
マウントLCM100/Mに取り付けられた
フラット10ピンHHLメス型コネクタ

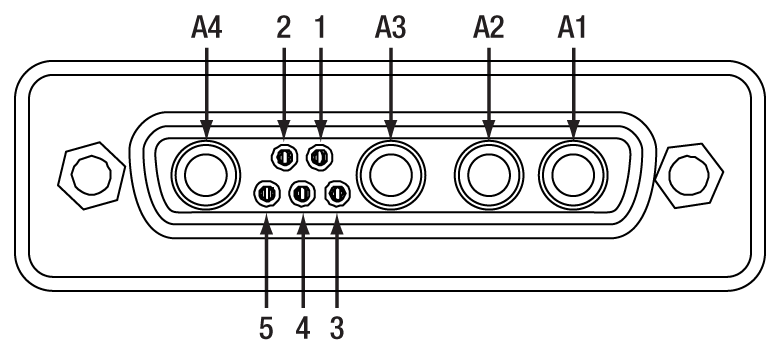

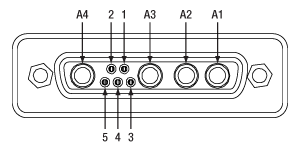

LCM100(/M) DB9W4 Connector
Click to Enlarge
9W4メス型コネクタ
LCM100(/M) Mount
9W4 PinSignalFlat 10-Pin
HHL Connector		Max Current
Input
A4TEC Cathode (-)110 A
2No Connection35 A
A3Laser Diode Anode (+)410 A
1Thermistor (+)55 A
3Thermistor (-), Analog Ground65 A
A2Laser Diode Cathode (-)710 A
4EEPROM (+)85 A
5EEPROM (- / Ground)95 A
A1TEC Anode (+)1010 A

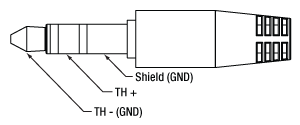

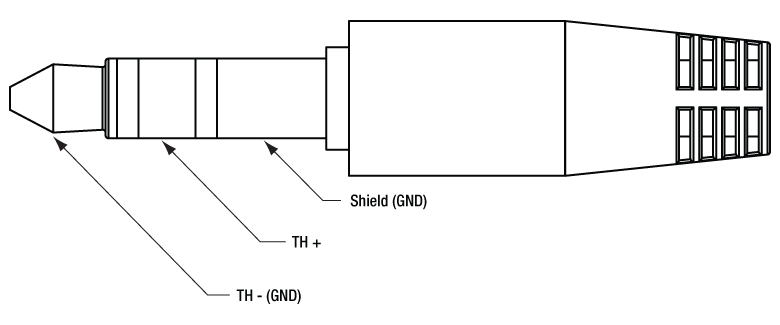

サーミスタ用2.5 mmステレオジャックのピン配列

LCM100(/M) 2.5 mm stereo jack
Click to Enlarge
サーミスタ用2.5 mmステレオジャックのピン配列

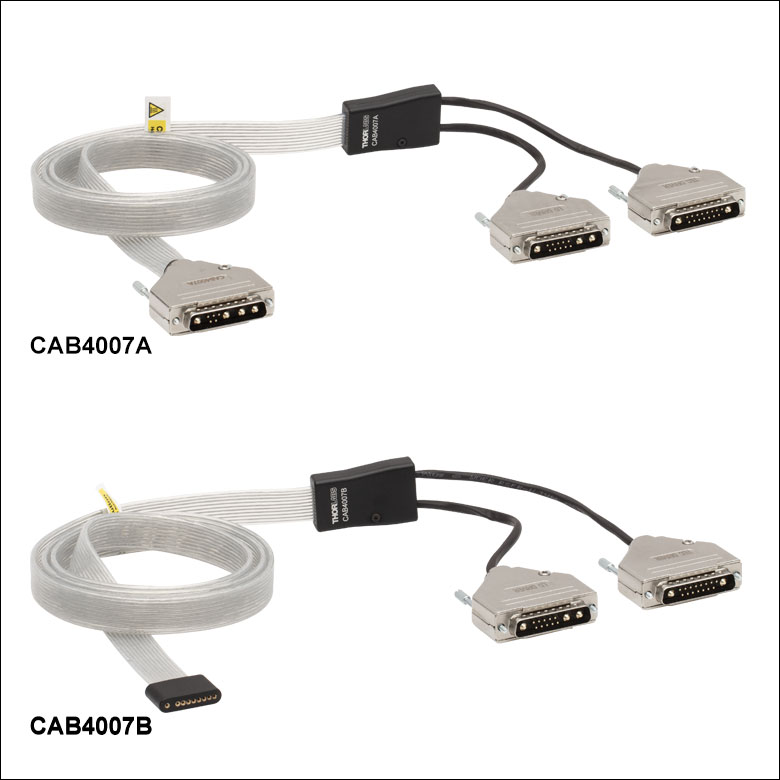

レーザ/TECケーブルCAB4007A

このケーブルは柔軟性の高いフラットケーブルで構成されており、片端には9W4オス型コネクタ、もう一方には17W2および13W3オス型コネクタが付いています。CAB4007Aは液体冷却式マウントLCM100/Mと当社のITC400xQCLシリーズコントローラの接続にご使用いただけます。

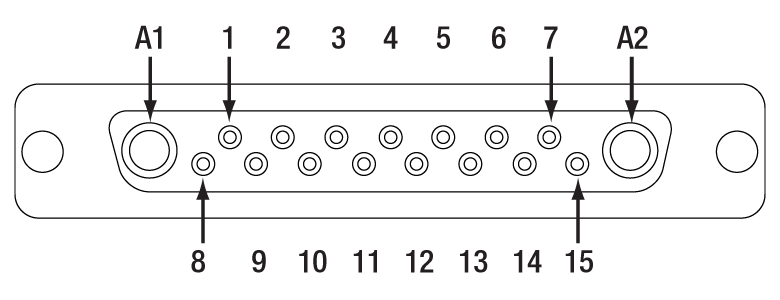

LCM100(/M) DB17W2 Connector
Click to Enlarge
17W2オス型コネクタ

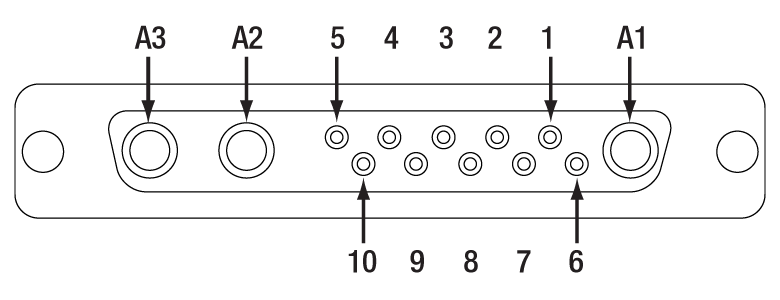

LCM100(/M) DB13W3 Connector
Click to Enlarge
13W3オス型コネクタ

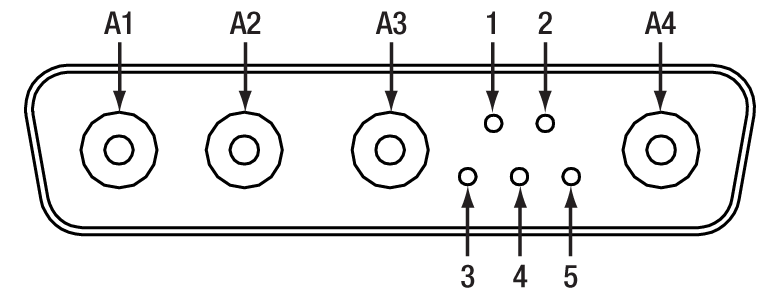

LCM100(/M) DB9W4 Connector
Click to Enlarge
9W4オス型コネクタ
CAB4007A
9W4 PinSignal13W3 Pin17W2 PinMax Current
Input
A4TEC Cathode (-)No ConnectionA211 A
2No ConnectionNo ConnectionNo Connection5 A
A3Laser Diode Anode (+)A3No Connection11 A
1Thermistor (+)No Connection45 A
3Thermistor (-)No Connection35 A
A2Laser Diode Cathode (-)A2No Connection11 A
4EEPROM (+)3No Connection5 A
5EEPROM (- / Ground)9No Connection5 A
A1TEC Anode (+)No ConnectionA111 A
No ConnectionLaser Driver Interlock5, 6No Connection-
No ConnectionTEC Driver InterlockNo Connection1, 15-

レーザ/TECケーブルCAB4007B

このケーブルは柔軟性の高いフラットケーブルで構成されており、片端にはフラット10ピンHHLメス型コネクタ、もう一方には17W2および13W3オス型コネクタが付いています。CAB4007Bは、フラット10ピンHHLメス型コネクタが付いたあらゆるレーザと当社のITC400xQCLシリーズコントローラの接続にご使用いただけます。

CAB4007B DB13W3 Connector
Click to Enlarge
13W3オス型コネクタ
CAB4007B DB17W2 Connector
Click to Enlarge
17W2オス型コネクタ
CAB4007B Flat Connector
Click to Enlarge
フラット10ピンHHLメス型コネクタ
CAB4007B
Flat 10-Pin
HHL Connector		Signal13W3 Pin17W2 PinMax Current
Input
1TEC Cathode (-)No ConnectionA210 A
3No ConnectionNo ConnectionNo Connection5 A
4Laser Diode Anode (+)A3No Connection10 A
5Thermistor (+)No Connection45 A
6Thermistor (-)No Connection35 A
7Laser Diode Cathode (-)A2No Connection10 A
8EEPROM (+)3No Connection5 A
9EEPROM (- / Ground)9No Connection5 A
10TEC Anode (+)No ConnectionA110 A
No ConnectionLaser Driver Interlock5, 6No Connection-
No ConnectionTEC Driver InterlockNo Connection1, 15-
LCM100(/M) Components
Click to Enlarge
LCM100(/M)パッケージに含まれるコンポーネント 上の写真ではLCM100が掲載されています。

発送品リスト

マウントLCM100/Mには下記のアクセサリが付属します。

  • HHLレーザーパッケージ用マウントLCM100/M
  • HHLレーザーパッケージを取り付けるためのM3 x 0.5ネジ　4個
  • バルブ付きCPC®†インライン型結合用インサートQVF6およびQVM6　2組
  • ポリウレタン(PU)ホース、内径4.37 mm(11/64インチ)、外径6.35 mm(1/4インチ)、長さ80 mm
  • スプリングロックホース用クランプ、外径6.35 mm(1/4インチ)　2個

†CPC®はColder Products社の登録商標です。


Posted Comments:
Raffaele Colombelli  (posted 2024-11-20 16:27:33.363)
Dear Madame/Sir do I understand correctly that this sytem does not contain a Peltier cooler? thanks a lot best regards Raffaele
cdolbashian  (posted 2024-11-27 08:35:37.0)
Thank you for reaching out to us with this inquiry. LCM100(/M) does not have any TEC built-in. It is designed to work with LK220, and thus uses liquid cooling. Conversely, some of our HHL mount laser has TEC built in. LCM100 does provides an electrical interface to connect those build-in TEC in the HHL package to a controller like ITC400xQCL.

液体冷却式マウント、高熱負荷レーザー(HHL)パッケージ用

付属品

  • マウントLCM100/M
  • ポリウレタンホース、長さ80 mm、内径4.4 mm(11/64インチ)、外径6.4 mm(1/4インチ)　2本
  • バルブ付きCPCインライン型結合用インサートQVF6　2個
  • バルブ付きCPCインライン型結合用ボディQVM6　2個

別途ご購入可能なアイテム

  • 高熱負荷レーザ用小型液体冷却式マウント
    • 放熱性：25 °Cにおいて最大140 W
  • Hi-Flexストレインリリーフケーブル用の9W4コネクタ内蔵
  • 様々な方法で取り付け可能(詳細は「取付けオプション」タブ参照)
    • スタンドアローン型の上部冷却プレート
  • 内径4.4 mm(11/64インチ)、外径6.4 mm(1/4インチ)のポリウレタン(PU)ホースに適合

マウントLCM100/Mは、当社の高熱負荷(HHL)レーザーパッケージや、標準的なHHLパッケージを備えたレーザに対応しています。このマウントには、半導体レーザーパッケージとの接続用の短いHi-Flexケーブルに内部接続するためのカスタム仕様の9W4コネクタが付いています。マウントのベースと短いケーブルは応力を緩和し、レーザードライバーケーブルの偶発的な引っ張りから保護します。コネクターケーブルCAB4007Aはマウントをフルセットで使用する場合、CAB4007Bは上部冷却プレートのみを使用する場合にお使いいただけます。これらのケーブルはマウントLCM100/Mとは別売りです。ピン配列とケーブル接続についての詳細は「ピン配列」タブをご覧ください。

マウントLCM100/Mには、内径4.4 mm(11/64インチ)、外径6.4 mmのポリウレタンホース(HPU6)用の継手が付いており、バルブ付きCPC®†インライン型結合用部品(QVF6、QVM6)を用いてお手持ちの冷却システムに取り付けることができます。その際は、まず、スプリングロックホース用クランプを使用して、ポリウレタンホースの1つをマウントLCM100/Mのバーブ継手に固定します。そして、カプラQVF6とQVM6のペアを使用して80 mm長のポリウレタンチューブを冷却システムに接続します。QVF6およびQVM6は、相互に接続されていないときの液体の流出を制限するクイック接続式のバネが付いたバルブを利用しています。

†CPC®はColder Products社の登録商標です。

+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
LCM100/M Support Documentation
LCM100/MCustomer Inspired! 液体冷却式マウント、高熱負荷レーザーパッケージ用(ミリ規格)
￥97,189
7-10 Days
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
LCM100 Support Documentation
LCM100Customer Inspired! 液体冷却式マウント、高熱負荷レーザーパッケージ用(インチ規格)
￥97,189
7-10 Days

半導体レーザ/TECドライバ用ケーブル、HHLレーザ用

Item #CAB4007ACAB4007B
DescriptionHi-Flex LD / TEC Cable
for LCM100(/M) Mount		Hi-Flex LD / TEC Cable
for 10-Pin HHL Packages
Max CurrentaPin A1, A2, A3, A411 A10 A
Pin 1, 2, 3, 4, 55 A5 A
Connector Type17W2 Male and 13W3 Male
to 9W4 Male		17W2 Male and 13W3 Male
to a Flat 10-Pin HHL
Female Connector
  • 詳細については「ピン配列」のタブもご参照ください。

コネクターケーブルCAB4007AおよびCAB4007Bは、Hi-Flexアンシールドケーブルで、一般的なケーブルの許容電流を超える半導体レーザ/TEC用の高電流の用途向けです。

ケーブルCAB4007Aは、9W4コネクタでマウントLCM100/MをITC400xQCLシリーズコントローラに接続します。ケーブルCAB4007Bは、フラット10ピンメス型コネクタであらゆる10ピンHHLレーザを直接ITC400xQCLシリーズコントローラに接続します。コネクターケーブルCAB4007Bは、LCM100/Mの上部冷却プレートが使用されているときのみご使用いただけます。ケーブルCAB4007A ならびにCAB4007Bのピン配列については「ピン配列」のタブをご覧ください。

コネクターケーブルCAB4007AまたはCAB4007BをITC400xQCLシリーズコントローラ以外のコントローラに使用するときには、コントローラの仕様に注意し、安全にご使用ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CAB4007A Support Documentation
CAB4007ACustomer Inspired! LD / TEC用コネクターケーブル、ITC4000-LCM100/M、片端9W4コネクタ、片端13W3および17W2コネクタ、5 A / 11 A、1.5 m
￥38,875
Today
CAB4007B Support Documentation
CAB4007BCustomer Inspired! LD / TEC用コネクターケーブル、ITC4000-10ピンHHLパッケージ、片端10ピンHHLコネクタ、片端13W3および17W2コネクタ、5 A / 10 A、1.5 m
￥38,875
7-10 Days

ホースおよび継手

Hoses and Fittings
Hose Item #ODIDCompatible
Coupling Insert		Compatible
Coupling Body
HPU61/4"11/64"QVF6QVM6
HPU93/8"1/4"QVF9QVM9
  • 長さ5 mのポリウレタンホース、サイズは2種類
    • 外径: 6.4 mm(1/4インチ)、内径: 4.4 mm(11/64インチ)
    • 外径: 9.5 mm(3/8インチ)、内径: 6.4 mm(1/4インチ)
  • ナチュラルホワイトのアセタール製結合用継手とブナN製シール付きインサート
  • 最大耐圧: 120 psi

水またはクーラントの供給装置に簡単に接続できる、ポリウレタンホースおよび結合用インサートをご用意しています。すべての製品の最大耐圧は120 psiで、水、エタノールベースのクーラント、または当社のCDTXのようなグリコールベースのクーラントにご使用いただけます。

長さ5 mのポリウレタン(PU)ホースをご用意しております。内径(ID)4.4 mm(11/64インチ)、外径(OD)6.4 mm(1/4インチ)の製品と、内径6.4 mm(1/4インチ)、外径9.5 mm(3/8インチ)の製品がございます。これらホースは温度範囲-15～60 °Cで使用可能です。これらのホースは、当社の外径6.4 mm(1/4インチ)または9.5 mm(3/8インチ)のインライン型結合用インサートおよびボディと組み合わせてご使用ください。

インサートにはオス型の接続ポートが付いており、ボディには確実に接続するためのセルフロック構造のメス型コネクタが付いています。インサートとボディはペアで使用するように作られており、結合用インサートと結合用ボディを組み合わせて嵌合させることができます。結合用インサートQVF6およびボディQVM6は、内径4.4 mm(11/64インチ)、外径6.4 mm(1/4インチ)のチューブHPU6に対応します。結合用インサートQVF9およびボディQVM9は、内径6.4 mm(1/4インチ)、外径9.5 mm(3/8インチ)のチューブHPU9に対応します。

ホース、インサート、ボディを使用して、当社のカタログに掲載されているさまざまな製品に素早く接続したり、内径6.4 mm(1/4インチ)のホースから内径4.4 mm(11/64インチ)のホースに変換したりすることができます。これらのホースや継手は、当社の、ペルチェ式液体チラー、液体冷却式コールドプレート、水冷式ブレッドボード、空間光変調器(SLM)などに対応しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
HPU6 Support Documentation
HPU6ポリウレタンホース、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)、長さ5 m
￥1,541
Today
HPU9 Support Documentation
HPU9ポリウレタンホース、外径9.53 mm(3/8インチ)、内径6.35 mm(1/4インチ)、長さ5 m
￥2,154
7-10 Days
QVF6 Support Documentation
QVF6バルブ付きインライン型結合用インサート、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)
￥2,452
7-10 Days
QVF9 Support Documentation
QVF9バルブ付きインライン型結合用インサート、外径9.53 mm(3/8インチ)、内径6.35 mm(1/4インチ)
￥2,452
Today
QVM6 Support Documentation
QVM6バルブ付きインライン型結合用ボディ、外径6.35 mm(1/4インチ)、内径4.37 mm(11/64インチ)
￥3,378
7-10 Days
QVM9 Support Documentation
QVM9バルブ付きインライン型結合用ボディ、外径9.53 mm(3/8インチ)、内径6.35 mm(1/4インチ)
￥3,378
Today
Additional 光デバイスマウント
  • To-Can型デバイス用マウント

  • ピグテール付きデバイス用マウント

  • Cマウント型レーザ用マウント、TEC付き

  • 1タブCマウント型LD用パッシブサーマルマウント

  • フォトダイオード用ソケット

  • 14ピンバタフライパッケージ型デバイス用マウント

  • 液体冷却式HHLマウント

  • LEDマウント
