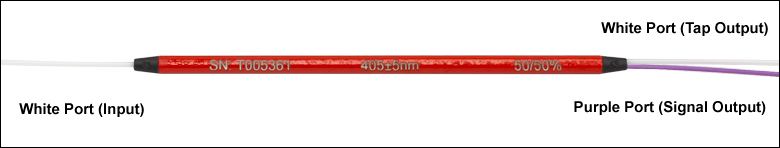

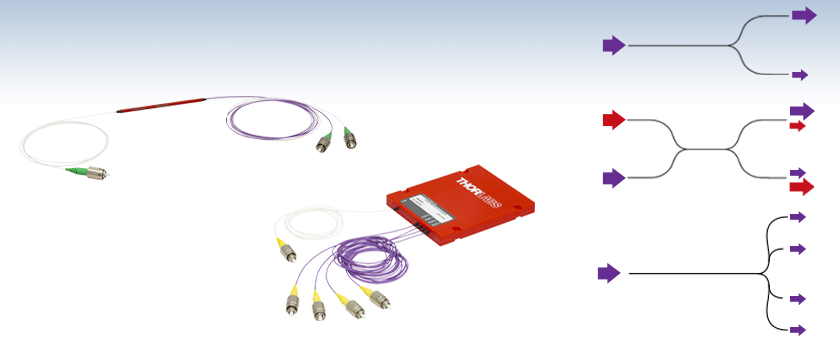

溶融型シングルモード光ファイバーカプラー(タップ)、405 nm

1x2溶融型光ファイバーカプラの仕様の定義

このタブでは、1x2カプラの主な仕様項目に関する定義について説明します。 1x2カプラは2x2光ファイバーカプラと同様の工程で製造されますが、第2の入力ポートは後方反射を最小に抑える当社独自の方法によって内部で終端処理されています。1x2カプラは光コンバイナの用途にはお勧めしておりません。光を分岐する場合にのみお使いください。 異なる波長の光を結合させる用途には、シングルモードの波長分割多重(WDM)カプラをご用意しております。 1x2カプラのポートはFigure 1Aのような構成になっています。

Figure 1A  1x2カプラの概略図

過剰損失

過剰損失(dB)は、全出力パワーの全入力パワーに対する比で決まります。

P_port1は、Port 1の入力パワー、P_port2+P_port3はPorts 2と3の出力パワーの合計です。パワーの単位は全てmWです。

偏波依存性損失(PDL)

偏波依存性損失は、偏光状態によって変化した透過率の最大値と最小値の比率と定義されます。この仕様値は、偏光を維持するよう設計されていなカプラのみに適用します。PDLは常にdB単位で表し、下記の式で求めることができます。

このときP_max は、すべての偏光状態を走査したときのカプラの透過率の最大値です。P_minは同じく偏光を走査した時の最小の透過率です。

光反射減衰量(ORL)/ダイレクティビティ

ダイレクティビティは、ポート1を入力部として使用した際に、カプラ内部で終端処理されたファイバ端で損失する入射光の割合として規定されます。 以下の式を用いて計算し、dBで表します。

P_port1ならびにP_port1bは、それぞれPort 1ならびに内部で終端処理されたファイバでの光パワー(mW)です。 この出力パワーはカプラの分岐部における後方反射によるもので、Port 2と3の出力側のロスに相当します。50:50のカプラにおけるダイレクティビティは、光反射減衰量(ORL)と等しくなります。

挿入損失

挿入損失は、カプラのどちらかの出力ポート(信号またはタップ)からの出力パワーに対する、入力パワーの比として定義されます。 挿入損失は常にデシベル(dB)で表します。 一般的に以下の式で定義されます。

ここで、P_inは入力パワー(mW)、P_outは出力パワー(mW)です。 当社の1x2カプラは、信号出力、タップ出力両方の仕様値を規定しています。仕様書には常に信号出力の挿入損失が先に記載されています。 特定の出力(Port 2またはPort 3)の挿入損失は以下の式で定義します。

挿入損失には分岐の影響(例:ほかの出力ポートに伝達される光)と過剰損失(例:カプラから失われる光)の両方が含まれます。各出力ポート(信号出力とタップ出力)ごとに許容される最大挿入損失は規定されています。しかしそれぞれの出力ポートの挿入損失は、ほかの出力ポートに分岐した光と相関しているため、両方の出力ポートで同時に最大挿入損失に達することはありません。

挿入損失のdBm単位での計算
挿入損失は、dBmの単位で表した光パワーでも簡単に求められます。 下の式はmWならびにdBmで表した光パワー間の関係です。

従って、dBで表す挿入損失は、以下の式で求められます。

Click to Enlarge
Figure 1B  分岐比計算結果のグラフ表示

分岐比

挿入損失(dB)はカプラの各分岐からの出力パワーに対する入力パワーの比ですが、ここでは波長の関数として表しています。 これには分岐の影響と過剰損失値が含まれています。 分岐比は挿入損失の測定値から算出します。 分岐比(%)は各出力ポート(ポート2および3)からの光パワーの、両方の出力ポートからの光パワーの合計に対する比で、これも波長の関数として表しています。 経路Aは、ポート1からポート2へ伝播する光を表し、経路Bはポート1からポート3へ伝播する光を表します。 水の吸収帯域などのスペクトル特性については、どちらの分岐も等しく影響を受けるため、分岐比には影響が現れません。

Click to Enlarge
Figure 1C  均一性計算結果のグラフ表示

均一性

均一性も、分岐比と同様に挿入損失の測定値から算出できます。 均一性とは規定の帯域における挿入損失の変化量(dB)のことです。 規定のスペクトル領域において、挿入損失がどれだけ均一に分布しているかを表す尺度です。 経路Aの均一性は、挿入損失の最大値と赤い実線で示された挿入損失曲線(Figure 1B参照)との差になります。 経路Bの均一性は、青い実線で示された挿入損失曲線と挿入損失の最小値の差になります。

2x2融着型光ファイバーカプラの仕様の定義

このタブでは、2x2カプラの主な仕様の定義について、説明します。 カプラのポートはFigure 3Aで定義されています。ここでは光はPort 1に入射されます。よって、このカプラにおいてはPort 3ならびにPort 4がそれぞれタップ出力ならびに信号出力となります。

Figure 3A  2x2カプラの概略図

過剰損失

過剰損失(dB)は、出力パワーの合計と入力パワーの合計の割合で決まります。

P_port1は、Port 1の入力パワー、P_port3+P_port4は、Port 3と4の出力パワーの合計です。Port 2の入力パワーはゼロと仮定します。 全てのパワーは、mWで表しています。

偏波依存性損失(PDL)

偏波依存性損失は、偏光状態によって変化した透過率の最大値と最小値の比率と定義されます。この仕様値は、偏光を維持するよう設計されていなカプラのみに適用します。PDLは常にdB単位で表し、下記の式で求めることができます。

このときP_max は、すべての偏光状態を走査したときのカプラの透過率の最大値です。 P_minは同じく偏光を走査した時の最小の透過率です。

光反射減衰量(ORL)/ダイレクティビティ

ダイレクティビティは、ある入力ポートからの入力量に対する、もう一方の入力ポート(つまりPort 2)からの出力量の比率として規定されます。 以下の式を用いて計算し、dBで表します。

P_port1ならびにP_port2は、それぞれPort 1ならびにPort 2の光パワー(mW)です。 この出力は、カプラの分岐部における後方反射により生じるもので、ポート3および4からの出力量の損失の一因になります。 50:50のカプラにおけるダイレクティビティは、光反射減衰量(ORL)と等しくなります。

挿入損失

挿入損失は、入力パワーと、カプラの出力ポートのどちらか(信号またはタップ)の出力パワーの割合と定義されます。 挿入損失は常にデシベル(dB)で表します。 一般的に以下の式で定義されます。

P_inならびにP_outは入力パワーならびに出力パワーです(mW)。 当社の2x2カプラは、信号出力、タップ出力両方の仕様値を規定しています。仕様書には常に信号出力の挿入損失が先に記載されています。 出力するPort 3またはPort 4の挿入損失は以下の式で定義します。

Port 1から入射時のPort 2での挿入損失も同様の式を用いますが、 これは上記のとおり、すでにカプラのダイレクティビティで定義されています。

挿入損失には分岐の影響(例:ほかの出力ポートに伝達される光)と過剰損失(例:カプラから失われる光)の両方が含まれます。各出力ポート(信号出力とタップ出力)ごとに許容される最大挿入損失は規定されています。しかしそれぞれの出力ポートの挿入損失は、ほかの出力ポートに分岐した光と相関しているため、両方の出力ポートで同時に最大挿入損失に達することはありません。

挿入損失をdBm単位により計算
挿入損失は、dBmの単位で表した光パワーでも簡単に求められます。 下の式はmWならびにdBmで表した光パワーの関係です。

dBで表す挿入損失は、以下の式で求められます。

Click to Enlarge
Figure 3B  分岐比計算結果のグラフ表示

分岐比

挿入損失(dB)は、入力パワーと、カプラの各分岐部分からの出力パワーの割合を表しています。 これには分岐の影響と過剰損失値が含まれています。 分岐比は挿入損失の測定値から算出します。 分岐比(%)は各出力ポート(AおよびB)からの光パワーと、両方の出力ポートからの光パワーの合計との割合を波長毎に表したものです。 水の吸収帯域などのスペクトル特性については、どちらの分岐部も等しく影響を受けるため、分岐比には関係しません。

Click to Enlarge
Figure 3C  均一性計算結果のグラフ表示

均一性

均一性も、分岐比と同様に挿入損失の測定値から算出できます。 均一性とは規定の帯域における挿入損失の変化(dB)のことです。 規定のスペクトル領域において、挿入損失がどれだけ均等に分布しているかを測定します。 経路Aの均一性は、挿入損失の最大値と赤い実線で示された挿入損失曲線(Figure 3B参照)との差となっています。 経路Bの均一性は、青い実線で示された挿入損失曲線と挿入損失の最小値の差となっています。

下の図に、当社の1x2および2x2シングルモードカプラのラインナップを掲載しています。 各カプラの製品ページをご覧いただくには色付きのバーをクリックしてください。1020 nm ± 50 nm (オレンジ色)は最大50 Wまでの高出力用途用に設計されています。
