固定式光学マウント用1軸角度調整アダプター


  • Kinematic Adapter Provides ±4° of One Dimensional Adjustment
  • Vertical or Horizontal Mounting Options
  • Designed for Use with Fixed Optic Mounts

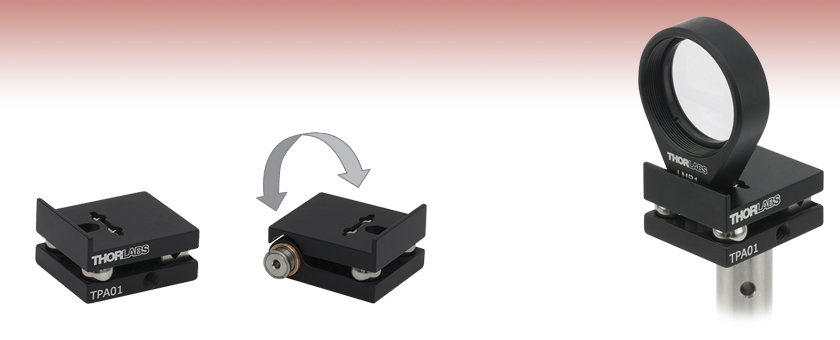

The TPA01 Mounted Horizontally and Holding an LMR1 Fixed Lens Mount (Post, Lens Mount, and Lens not Included)

TPA01

Related Items


Please Wait

Click to Enlarge
Ø12.7 mmポストに垂直に取り付けたTPA01(/M)。ヨー調整が可能。

特長

  • 固定マウントに1軸調整機能を付加するアダプタ
  • 厚さ6.4 mm~12.7 mmの全ての固定マウントに取り付け可能
  • ±4°の角度調整可能
  • 2個のM4タップ穴により垂直および水平方向にポストを取付け可能

1軸角度調整アダプタTPA01/Mは、M4タップ穴が付いた厚さ6.4 mm~12.7 mmの固定式光学マウント(固定式レンズマウント や固定式ミラーマウント など)を保持します。アダプタ前面の縁がメカニカルガイドの役割を果たしているので、マウントを真っ直ぐに装着できます。2つの部品から成るキネマティック設計により固定式光学素子ホルダの1つの軸を動かすことができるので、ビーム水平化または光学素子の芯出しの用途に適しています。

側面(水平に取り付けた場合)の微調整アジャスタに2 mmの六角ネジ(六角レンチHKTS-5/64をお使いいただけます)を適用して、±4°の調整を行うことができます。角度調整部分には物理的ストップ(F25SC1)が付いており、マウントが過剰に伸長するのを防ぎます。M4ネジ(アダプタに付属します)をアダプタ底面のザグリ穴スロットにねじ込んで、固定式光学マウントをプラットフォーム上部に固定します。TPA01/Mの底面と側面にあるM4タップ穴により、水平(上写真参照)または垂直(右写真参照)方向の取り付けが可能です。

当社では、1軸角度調整機能付きのØ25 mm~Ø25.4 mm(Ø1インチ)ミラー用クリアエッジマウントPFM1/Mも取り扱っております。ピッチとヨーの2軸調整には、様々なミラーや光学素子サイズに対応したキネマティックマウントのラインナップをご用意しております。また、セットアップ内の光学素子の位置を制御する移動マウント、方向を制御する回転マウントも取り揃えております。


Posted Comments:
No Comments Posted
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
TPA01 Support Documentation
TPA011軸角度調整アダプタ(インチ規格)
¥15,681
Today
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
TPA01/M Support Documentation
TPA01/M1軸角度調整アダプタ(ミリ規格)
¥15,681
Today
