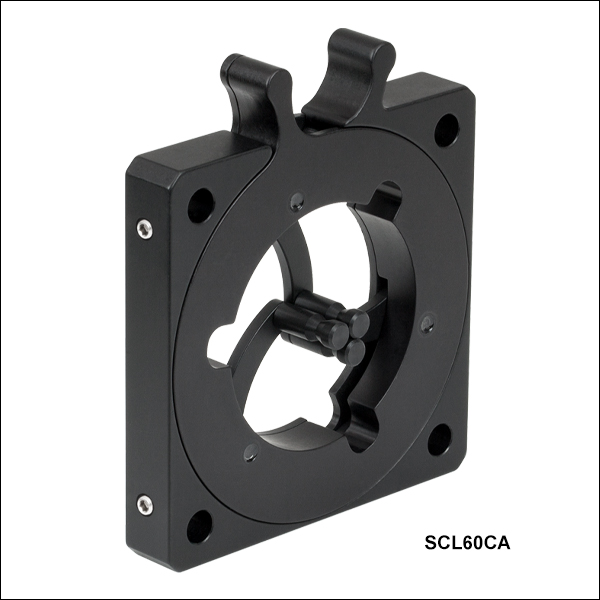

SCL60CA

60 mm Cage-Compatible
Self-Centering Lens Mount

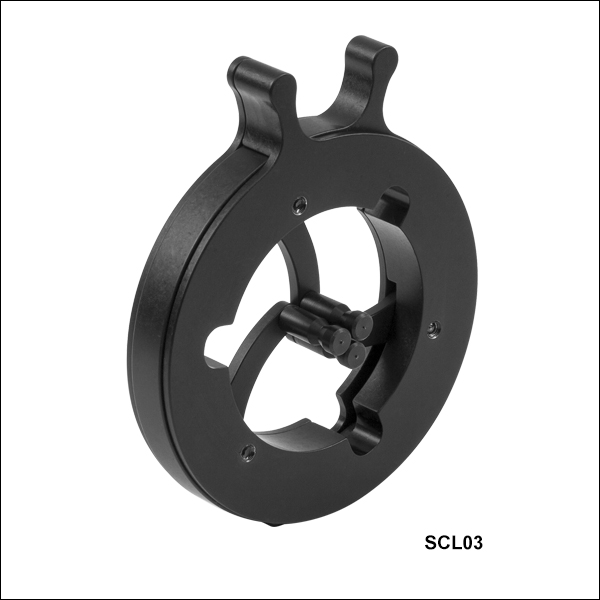

SCL03

Post-Mountable Self-Centering
Lens Mount for Lenses
up to Ø1.77" (Ø45.0 mm)

SCL04

Post-Mountable Self-Centering Lens
Mount for Lenses up to Ø3.00" (Ø76.2 mm)

Application Idea

Related Items

Optics Cleaning Fixture

V-Mount for Optics

Lens Adapters

Kinematic Self-Centering Mount

Fixed Optic Mounts

Spherical Singlets

Aspheric Lenses

Please Wait

概要
Feedback

特長

アライメント溝付き Delrin^®†製フィンガにより傷を付けずに光学素子の端をしっかりと保持
自動芯出しバネ設計
マウントによってØ3.8 mm～Ø45.0 mmまたはØ76.2 mmまでの光学素子を取付け
標準および60 mmケージ対応バージョンもご用意
レンズの挿入が簡単
大きな開口部

自動芯出しレンズマウントに付いている3本のバネ式フィンガは、マウントによって、Ø3.8 mm～Ø45.0 mmまたはØ76.2 mmまでの光学素子をしっかりと保持します(詳細は下記参照)。レンズマウントのフィンガは、親指と人差し指でアクチュエータータブをつまむと片手で簡単に開けられます。アクチュエータータブを放すと、レンズは取付けフィンガの間に保持されます。バネ式フィンガで光学素子をしっかりと保持しながら、入れ子式リング設計により光学素子の芯出しを行なうことができます。

これらのマウントには底部にM4 x 0.7タップ穴があるので、当社のØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストに直接固定することができます。SCL60C/Mも当社の60 mmケージマウントに対応しています。

^†Delrin^®はDuPont Polymers社の登録商標です。

Posted Comments:

Quentin Bernard (posted 2024-03-21 15:50:21.29)

Hello, could you please give us the thread type of the set screw that holds the Delrin fingers?

jdelia (posted 2024-03-21 02:33:37.0)

Thank you for contacting Thorlabs. The set screws holding the Delrin fingers in place on the SCL04/M are 2-56 threaded and 1/4" long.

David Sommitz (posted 2022-01-25 22:12:46.57)

These are super useful- would love to see a locking set screw on them though, sometimes the clamping force isn't sufficient.

jgreschler (posted 2022-01-27 12:51:11.0)

Thank you for your feedback on this product. I have posted your request to our company product development forum for consideration of a possible redesign.

user (posted 2021-04-30 12:01:24.223)

What solution did you have for falsheheen, when they asked about mounts for 120 mm diameter?

YLohia (posted 2021-04-30 02:09:49.0)

Thank you for contacting Thorlabs. No solution was found. The largest self-centering lens mount we currently offer is for optics that are up to 76.2 mm OD, part number SCL04. We have some fixed mounts for lenses up to 100 mm OD, but unfortunately, 120 mm is too large for our mounts.

Thibault Clément (posted 2021-04-26 09:13:08.143)

Hello, I need to know material of your product. In particular, if your Self-Centering Lens Mount are electrical conductor? Best regards, Clément

YLohia (posted 2021-04-26 01:55:32.0)

Hello Clément, the fingers that hold the optic are made of Delrin® and the body of the mount is made of 6061-T6 anodized aluminum. The former is an acetal homopolymer, which makes it a good electrical insulator.

falsheheen (posted 2017-01-29 17:39:39.323)

I need to know if you have Self-Centering Lens Mounts for lenses up to 120 Dia. ??

pbui (posted 2017-01-31 04:44:35.0)

Thank you for contacting Thorlabs. The largest self-centering lens mount we currently offer is for optics that are up to 76.2 mm OD, part number SCL04. We will contact you to discuss other mounting solutions that would suit your application.

jens (posted 2009-07-22 18:20:06.0)

A reply from Jens at Thorlabs: thanks a lot for this suggestion. We are discussing a product like that internally for some time already and I will add this request to make sure the solution is being offered as soon as possible. I will also take a note so that we contact you as soon as a prototype is available.

John_R_Moore (posted 2009-07-22 17:20:51.0)

I would really like to see a self-centered spring action optical mounting design that could be implemented directly into a series of lens tubes. Something very similar to your adjustable iris diaphrams that I can install between your 1" lens tubes. Just a thought. I am continuously impressed by the versatility and improvements that I continuously see in the thorlabs line up. Thanks for your continued effort towards quality and customer satisfaction. Cheers, John

自動芯出しレンズマウント

ズーム

SCL03/Mは、Ø3.8 mm～Ø45 mmの光学素子を保持
SCL04/Mは、Ø3.8 mm～Ø76.2 mmの光学素子を保持
Ø12 mm～Ø12.7 mm(Ø1/2インチ)ポスト取り付け用M4タップ穴

これらの標準的な自動芯出しレンズマウントには3つのバネ式フィンガが付いていて、SCL03/MはØ3.8 mm～Ø45 mm、SCL04/MはØ3.8 mm～Ø76.2 mmの光学素子をグリップできます。リング設計により、光学素子がマウントの中心に配置されます。どちらのマウントの底面にもM4 x 0.7タップ穴があるので、Ø12 mm～Ø12.7 mm(Ø1/2インチ)ポストに直接固定することができます。

自動芯出しマウントSCL03/MおよびSCL04/Mは、交換用のDelrin製フィンガと共用して、使いやすい光学素子クリーニング治具を構成することもできます。

自動芯出しレンズマウント、60 mmケージシステム用

ズーム

Click to Enlarge

View Imperial Product List

型番	数量	Description
SCL60CA	1	自動芯出しレンズマウント、60 mmケージシステム用、Ø0.15インチ～Ø1.77インチ光学素子用、#8-32タップ穴(インチ規格)
LCP34	1	60 mmケージプレート、SM2ネジ付き、厚さ0.5インチ、#8-32タップ穴、固定リングSM2RR 2個付属(インチ規格)
ACL4532U	1	Aspheric Condenser Lens, Ø45 mm, f=32.1 mm, NA=0.60, Uncoated
ER6-P4	1	Ø6 mmケージアセンブリーロッド、長さ 152.4 mm、4個入り
TR4	2	Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ4インチ(インチ規格)

View Metric Product List

型番	数量	Description
SCL60C/M	1	自動芯出しレンズマウント、60 mmケージシステム用、Ø3.8 mm～Ø45.0 mm光学素子用、M4タップ穴(ミリ規格)
LCP34/M	1	60 mmケージプレート、SM2ネジ付き、厚さ12.7 mm、M4タップ穴、固定リングSM2RR 2個付属(ミリ規格)
ACL4532U	1	Aspheric Condenser Lens, Ø45 mm, f=32.1 mm, NA=0.60, Uncoated
ER6-P4	1	Ø6 mmケージアセンブリーロッド、長さ 152.4 mm、4個入り
TR100/M	2	Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ100 mm(ミリ規格)

SL60CA(SL60C/M)を用いて60 mmケージシステム内にØ45 mmの非球面コンデンサーレンズACL4532Uを保持

Ø3.8 mm～Ø45 mmの光学素子を保持
当社の60 mmケージシステムに取付け可能
Ø12 mm～Ø12.7 mm(Ø1/2インチ)ポスト取付け用cタップ穴

当社の60 mmケージシステム対応自動芯出しレンズマウントの3本のバネ式フィンガは、450 g以下、Ø3.8 mm～Ø45 mmの光学素子をしっかり保持します。入れ子式のリング設計が60 mmケージシステム内で光学素子の芯出しを行います。マウントにはERケージロッドを取り付けられる貫通穴が4つ付いており、ロッドを固定する2.0 mm六角固定ネジが4つ(SCL60CA)または1.3 mm六角固定ネジが8つ(SCL60C/M)付いています。底部のM4 x 0.7タップ穴によりØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストに直接取付けることも可能です。
