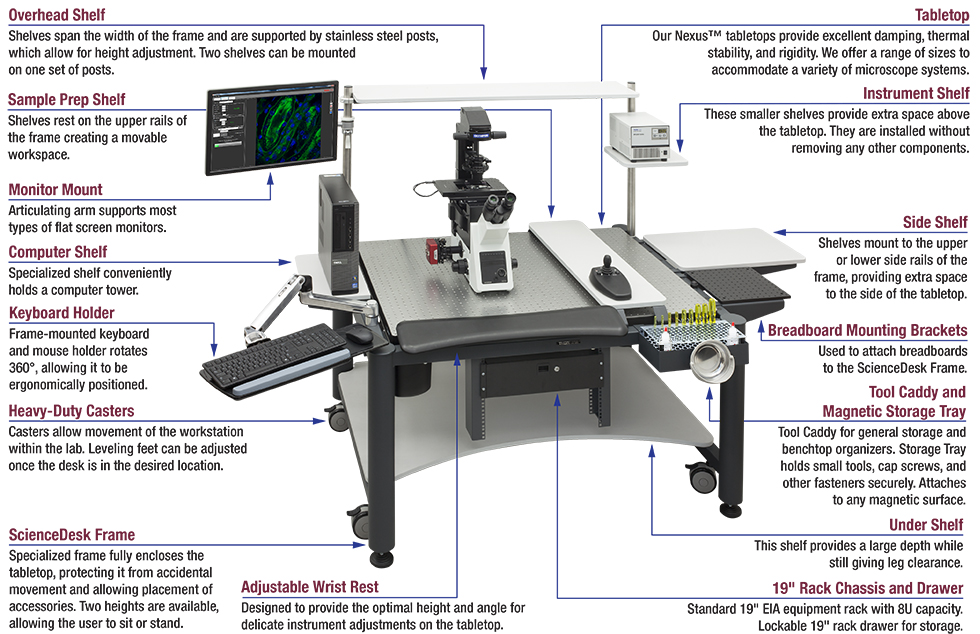

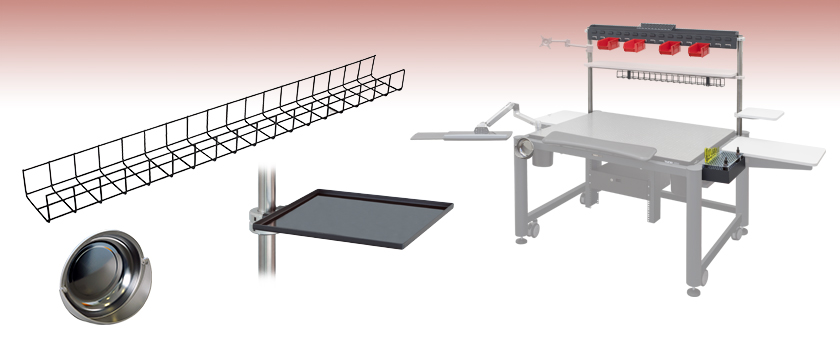

ScienceDesk™ワークステーション用 収納

Click to Enlarge
Figure 486C  ヒンジクランプによりポストに簡単に取り付けられます。

Click to Enlarge

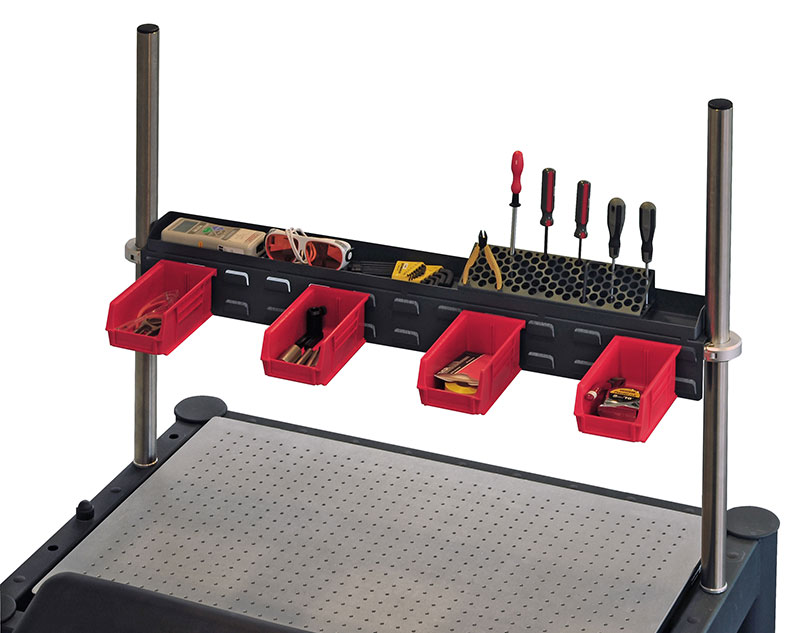

Figure 486B  オーバーヘッド収納トレイは幅広い種類の実験器具(付属していません)の整理整頓に便利です。

• 幅900 mmまたは1200 mmのワークステーションに対応
• 頑丈な溶接スチール構造
• ポスト取り付けが簡単なヒンジクランプ
• プラスチック製収納箱が4個付属
  • 深さ190 mm x 幅105 mm x 高さ75 mm
  • 前縁の高さ：34 mm
• 最大許容荷重:50 kg

この収納トレイはスチール製トレイと前面のスチール製ラックから構成されています。 上のトレイには取り外し可能なツールキャディが付いており、トレイに沿って柔軟に設置できるため、工具や部品、アクセサリなどの整理整頓にご使用になれます。 前向きについているラックは、Figure 498B  のように付属のプラスチック製収納箱4つを自由に配置できます。 この収納箱は付属のクリップで固定を強化することができます。詳細はFigure 498B  の動画をご覧ください。

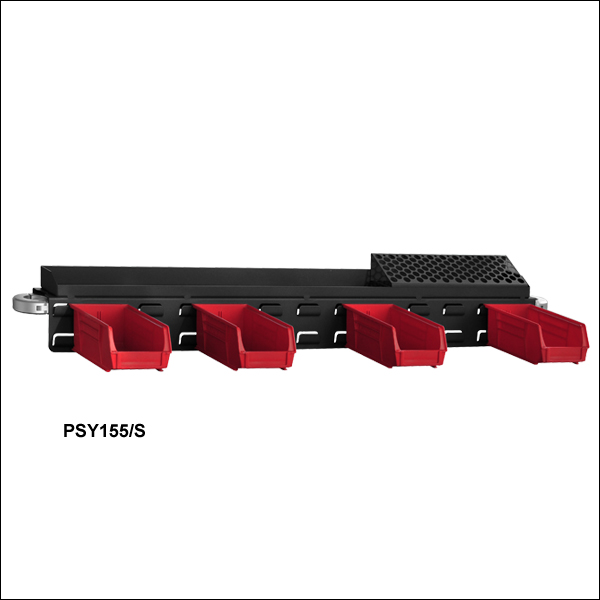

PSY155/Sは幅900 mmのScienceDeskフレーム、PSY156/Sは幅1200 mmのScienceDeskフレームに合った長さとなっております。シェルフは高さ750 mmもしくは1000 mmのScienceDeskフレーム用ポスト(別売り)に取り付けることができます。ポスト1組に対し2つのオーバーヘッドトレイが取り付けられます。当社の標準的なØ38 mm(Ø1.5インチ)ポストにも直接取り付けることができます。

収納トレイには、Figure 498C  のようにポストに取り付けるヒンジクランプがそれぞれ2つずつ付いてきます。 トレイをポストに取り付ける際にはお好みの高さにクランプを固定してください。 その後トレイを上から下ろしてクランプに乗せ、付属のM6キャップスクリュで取り付けてください。 この時、トレイを再配置したり高さを合わせることは可能です。 取り付け方法の詳細についてはFigure 498B  の動画をご覧いただくか、下の赤い資料アイコン()をクリックしてマニュアルをご参照ください。

トレイの底部にはM6タップ穴が5つあり、下のLEDスリップライトPSY240等が取り付け可能です。

Click to Enlarge
Figure 516A  ヒンジクランプによりポストに簡単に取り付けられます。

• 頑丈なスチール製トレイ
• トレイ:300 mm x 300 mm
• 四方にある高さ12.7 mmの縁で器具を保持
• 最大耐荷重:20 kg
• PSY320には高さ750 mmのポストが付属
• ヒンジクランプの使用により、設置済みのシェルフを取り外すことなくトレイを取り付け可能
• 取外し可能なゴム製パッドが付属

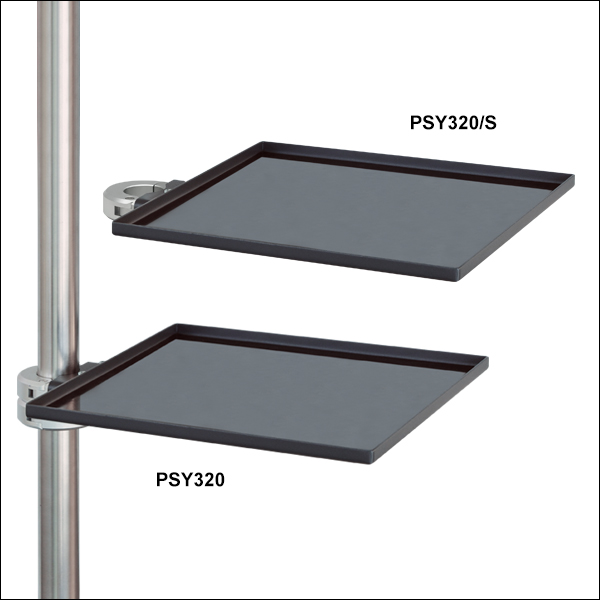

部品用トレイPSY320ならびにPSY320/Sはネジ、六角レンチなどの工具ほか、様々な部品を作業面の近くに置くのに使用できます。四方を囲む高さ12.7 mmの縁により部品の落下を防止します。また300 mm x 300 mmの面は必要な工具を載せるのに十分な大きさです。トレイにはFigure 516Aのように、ポストに取り付けるためのヒンジクランプが付属します。クランプを用いることで、既に取り付けてあるシェルフを取り外すことなく、ポストのあらゆる位置にトレイを設置できます。トレイにはヒンジロッククランプPSY322も付属しています。このロッククランプはトレイの垂直位置を保持しながら、ポスト軸周りの自由な回転を可能にしています。

トレイPSY320にはScienceDeskフレームに直接取り付けられる高さ750 mmのポストが付属しています。PSY320/Sは追加用のトレイとしてご用意しており、こちらにはポストは付属しておりません。こちらの追加用トレイはPSY320に付属する750 mmポストではなく、1000 mmポスト(別売り)をご使用になりたい場合にも便利です。部品用トレイは当社の標準的なØ38 mm(Ø1.5インチ)ポストにも取り付け可能です。

Click to Enlarge
Figure 481B  別売りの卓上型整理ラックBT17(/M)と一緒に使用したPSY157

Click to Enlarge

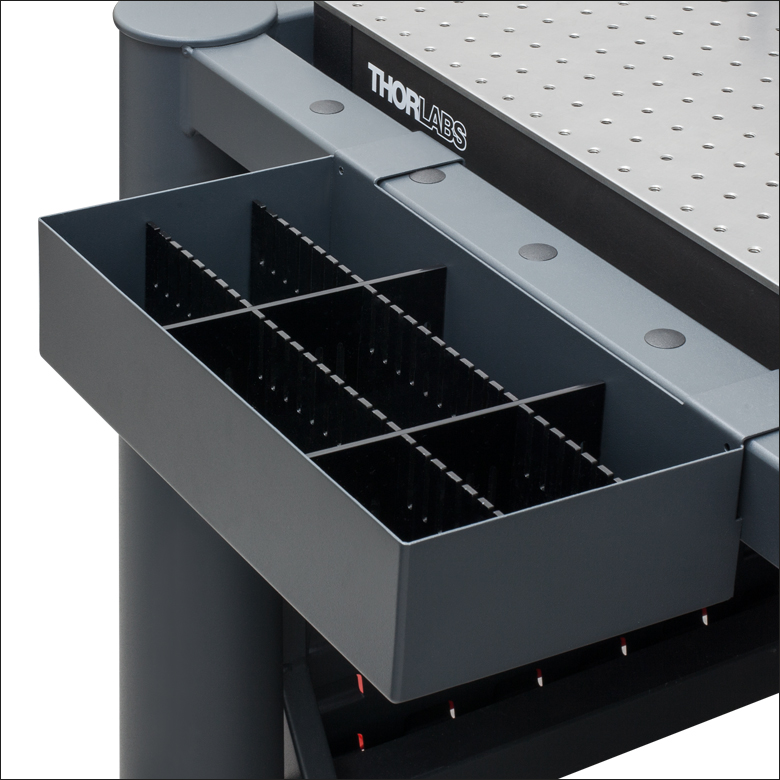

Figure 481A  付属の仕切り板を使用したツールキャディPSY157

• 寸法(L×W×H)：340 mm x 168 mm x 77 mm
• 底面のゴム製マットが工具や部品を保護
• 仕切り板キットが付属
• 卓上型整理ラックBT17/Mに対応

この工具および部品用のキャディは多用途に利用でき、一般的な収納に適しています。 寸法は340 mm x 168 mm x 77 mmとなっており、Figure 481AのようにScienceDeskのレールに簡単に引っ掛けることができます。 キャディは灰色紛体塗装が施された厚さ1.2 mmのスチール製で、工具や部品を保護するためにゴム製のマットが敷かれています。

付属の仕切板キットを使用して、複数の小さな収納箱を作成することができます。 このキットは、 Figure 481Aのように縦横2組のプラスチック製の板で構成されています。 仕切板は組み合わせ方により、さまざまな配置構成が可能です。 また、カットしてカスタム仕様の収納箱を構成することもできます。 さらにFigure 481Bのように、キャディに卓上型整理ラックBT17(/M)を収納することができます。

Click to Enlarge
Figure 472B  収納トレイMPT01はツールやデバイスの保管に便利です。

Click to Enlarge
Figure 472A  Ø82.5 mmのマグネットが付いた収納トレイMPT01の背面

• 直径152.0 mm、深さ31.0 mmのボウル状でプラスチック製ピボット型カウル付き
• 中身は磁石で保持
• 耐久性の高いステンレススチール構造
• 磁石を覆うゴム製のカバーが取付け面を保護

このマグネットトレイは、キャップスクリュなど小さなツールの保管に適しています。光学テーブルやブレッドボードなどの鉄製の表面に水平または垂直に磁石で固定することができます。 Figure 472Bのように垂直面にトレイを取り付けた場合、プラスチック製のカウルにより非磁性部品や磁石につかない部品も収納できます。カウルはピボット型で、不要に動かないよう上部にも下部にもクリップで留まります。

Ø82.5 mmの磁石にはゴム製のカバーが付いており、取付け面を傷から保護します。 この磁石は、トレイを鉄製の表面に取り付けるのと同時に磁性の部品をトレイの中に固定する役割を果たしています。

Click to Enlarge

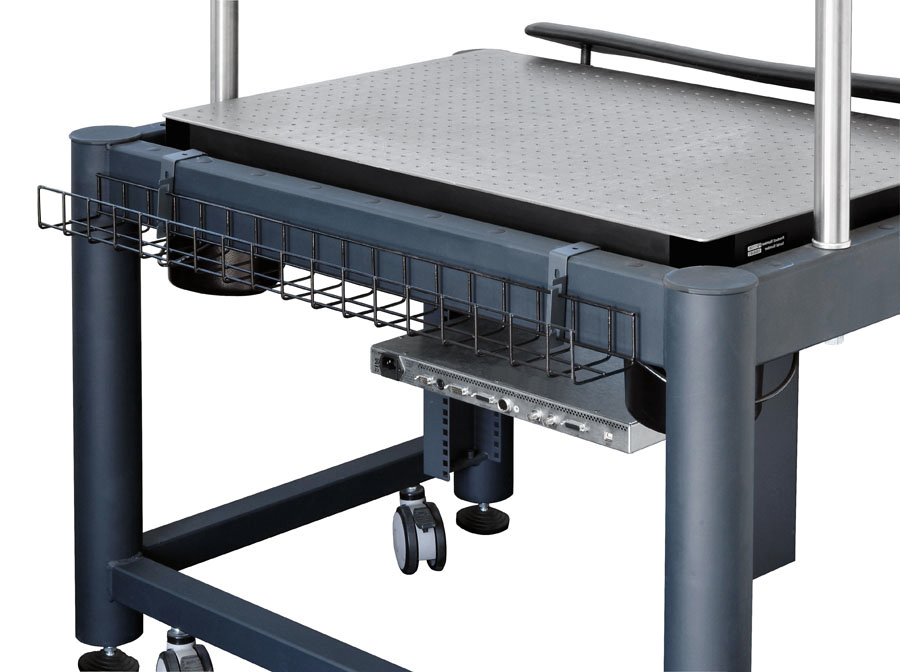

Figure 482A  ScienceDeskの後方レールに取り付けられたPSY230

• ScienceDesk上部の後方レールに取り付け可能なトレイ(Figure 482A参照)
• 電源ケーブルや光ファイバーパッチケーブルが邪魔にならないよう収容可能
• 最大耐荷重(均等分布時)：5 kg
• 長さ：900 mm

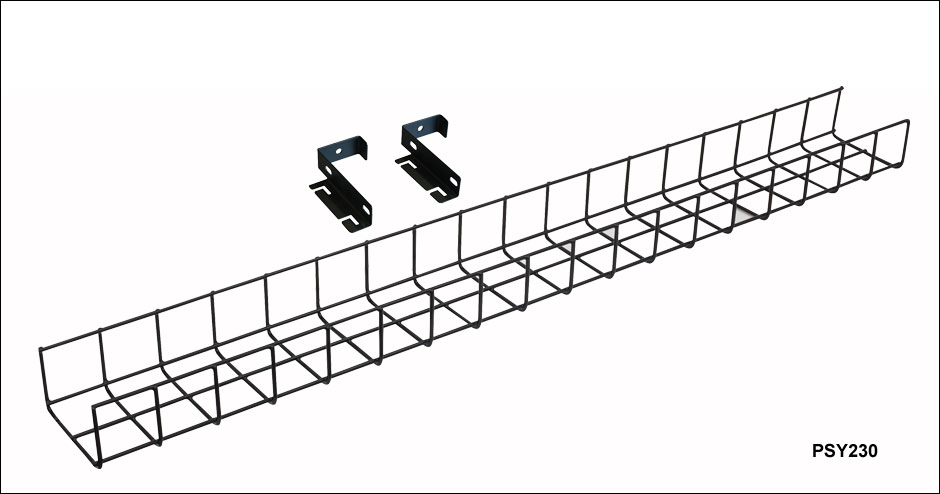

このケーブルトレイは、付属の2つのブラケットを用いてScienceDeskの後方レールに取り付けられるようになっています。 ブラケットをレールに引っ掛けて、ブラケットの溝にケーブルトレイをはめ込むことで簡単に装着できます。 トレイは黒色紛体塗装が施された厚さ3 mmのスチール製ワイヤでできています。 寸法は長さ900 mm、高さ60.6 mm、深さ109.4 mmで、電源ケーブルや光ファイバーパッチケーブルをすっきりと収容できます。

Click to Enlarge
Figure 518A  ブレッドボード取付け用ブラケットPSY321の下のロッククランプが、ブラケットの位置を保持し、自由な回転を可能にしています。

• Ø38 mm(Ø1.5インチ)ポストに取り付けたアクセサリの位置を保持
• ヒンジクランプ使用により設置済みのシェルフを取り外すことなく設置が可能

当社のヒンジロッククランプPSY322は、ポストに取り付けたアクセサリがポスト軸に沿った不要な動きを防ぎます。Figure 518Aのようにポストに取り付けたアクセサリの真下にロッククランプを固定することにより(5 mm六角レンチが付属します)、調整のために緩めたアクセサリが下に滑り落ちることはありません。また取り付けたシェルフやブラケットがポスト軸周りを自由に回転可能となるため、いつでも必要な位置に動かすことができます。
