45°光学マウント


  • Redirect Beam Paths with These Precision, Fixed 45° Mounts
  • Compatible with a Wide Range of Optomechanical
    Mounts and Rigid Construction Accessories

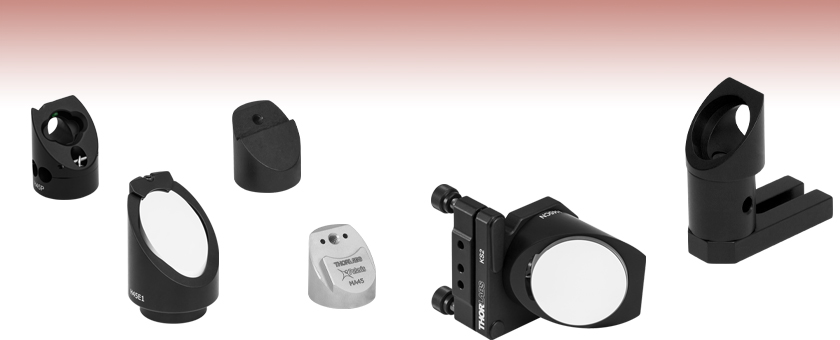

H45

H45E1

Shown Holding a
1" Elliptical Mirror

H45B2

H45CN

Shown Mounted in KS2
with Ø2" Mirror

MA45-2

45° Adapter for
KM100 and KM200
Mirror Mounts

POLARIS-MA45

45° Adapter for
Ø1" Polaris
Mirror Mounts

Related Items


Please Wait


Click for Details

ベースBE1(/M)を使用してH45CNをØ38 mm(Ø1.5インチ)ポストに固定できます。

特長

  • Ø12 mm~Ø12.7 mm(Ø1/2インチ)、Ø25 mm~Ø25.4 mm(Ø1インチ)、Ø50 mm~Ø50.8 mm(Ø2インチ)の円形または楕円形ミラー用45°固定式マウント
  • 45°取付けアダプタはキネマティックマウントKM05KM100KM200またはØ25.4 mm(Ø1インチ)用Polarisマウントに対応

これらのマウントは光学素子ならびにオプトメカニクス用に対し、高精度な45°固定式取付けを可能にします。頑丈で高さが低い造りは、光学テーブルに固定する際に優れた安定性を発揮します。また、これらの製品は黒色アルマイト加工となっております(303ステンレススチール製のPOLARIS-MA45/Mを除く)。

円形光学素子用
当社では標準的なØ12 mm~Ø12.7 mm(Ø1/2インチ)光学素子用にH45Aの45°マウント、Ø25 mm~Ø25.4 mm(Ø1インチ)光学素子用にH45B2とH45の2種類の45°マウント、Ø50 mm~Ø50.8 mm(Ø2インチ)光学素子用にH45CNの45°マウントをご用意しております。 光学マウントH45B2にはポストとベースが付いております。 また、光学マウントH45A、H45、H45CNは、それぞれネジ切りなしのØ12 mm~Ø12.7 mm(Ø1/2インチ)、Ø25 mm~Ø25.4 mm(Ø1インチ)、Ø50 mm~Ø50.8 mm(Ø2インチ)キネマティックミラーマウントにも固定することができるので様々な実験ニーズに対応できます。45°マウントH45CNはベースアダプタBE1/Mを使用してØ38 mm(Ø1.5インチ)ポストに固定することができます(右図参照)。

楕円形光学素子用
光学マウントH45E1ならびにH45E2は、それぞれ25 mm~25.4 mm(1インチ)、50 mm~50.8 mm(2インチ)の楕円形光学素子を保持します。 光学マウントH45E1はネジ切り無しØ25 mm~Ø25.4 mm(Ø1インチ)キネマティックミラーマウントならびにフレクシャーベースBA2Fに取付けることができます。 またM6タップ穴付きポストや、M6キャップスクリュとワッシャを使用してブレッドボードに取付けることもできます。 光学マウントH45E2は、ネジ切り無しØ50 mm~Ø50.8 mm(Ø2インチ)キネマティックミラーマウントならびにベースアダプタ BE1/Mを使用したØ38 mm(Ø1.5インチ)ポストに取付け可能です。 マウントの取付け方法については45°楕円形ミラーマウントのページの「光学素子取付方法」タブをご参照ください。

取付けアダプタ
当社ではキネマティックミラーマウントKM100KM200、またはØ25.4 mm(Ø1インチ)用Polarisマウント用の45°取付けアダプタもご用意しております。

POLARIS-MA45の熱衝撃後の位置再現性

Polaris™部品は様々な試験の実施により、高い性能が実証されています。 この試験では温度制御環境においてPolarisミラーマウントをPOLARIS-MA45に取り付けた後、ステンレススチール製の固定式プラットフォームに固定します。 そして独立に温度制御された半導体レーザからのビームを、ミラーで位置センシングディテクタ(PSD)に向けて照射します。

目的: この試験では、ミラーマウントと45°取付アダプタのシステムがヒステリシスなく、ミラーをどの程度確実に初期位置に戻すかを測定しています。 測定結果により光学システムのアライメントが熱衝撃の影響を受けないことを示します。

手順:Polarisマウントとアダプタのシステムの温度を37.5 °Cに上げます。 この熱量を約60分間維持します(熱状態については下のプロット図を参照)。 その後、ミラーマウントシステムの温度を試験開始時の温度に戻します。 試験結果は下記の通りです。

結果: 下のプロット図が示しているように、Polarisマウントとアダプタのシステムが初期の温度に戻ると、ミラーの角度位置(ピッチとヨー)は、初期位置の2μrad以内に戻っています。 さらに温度変化サイクルを繰り返しPolarisシステムの性能をテストします。 各サイクルの後に、ミラーマウントシステムの位置は確実に初期位置の2 µrad以内に戻っています。

結論: Polarisミラーマウントを組み合わせたPolaris 45°取付アダプタは、温度変化サイクルの後でも確実にミラーを元の位置に戻す高性能かつ超安定型のシステムであることが実証されました。 以上のことから、このシステムは長期に渡ってアライメントの安定性が必要となる用途に適しています。 またこの結果は、POLARIS-MA45を取り付けた後でもPolarisミラーマウント自体の性能が落ちないことも示しています。



POLARIS-19S50 Thermal Data
Click to Enlarge
上のグラフは、取付アダプタPOLARIS-MA45とPolarisミラーマウントに熱衝撃を与える前、与えている間、そして与えた後に、位置センシングディテクタ(PSD)によって測定されたピッチとヨーの値です。
Polaris-19S50 Thermal Shock Tests
Click to Enlarge
上のグラフは10回連続して熱衝撃試験を行ったシステムの各テスト後の角度変位量です。 図中の温度変化は、開始時の温度と試験終了時の温度の差であり、室温の変動などの要素を含んでいます。
