- Compatible with Our Ø1/2" Posts
- Essential Building Blocks for Complex, Rigid Structures
- Double-Bored Through Holes for Stable Mounting
RA90RS
Mounts Ø1" to
Ø1/2" Posts
(Posts Sold
Separately)

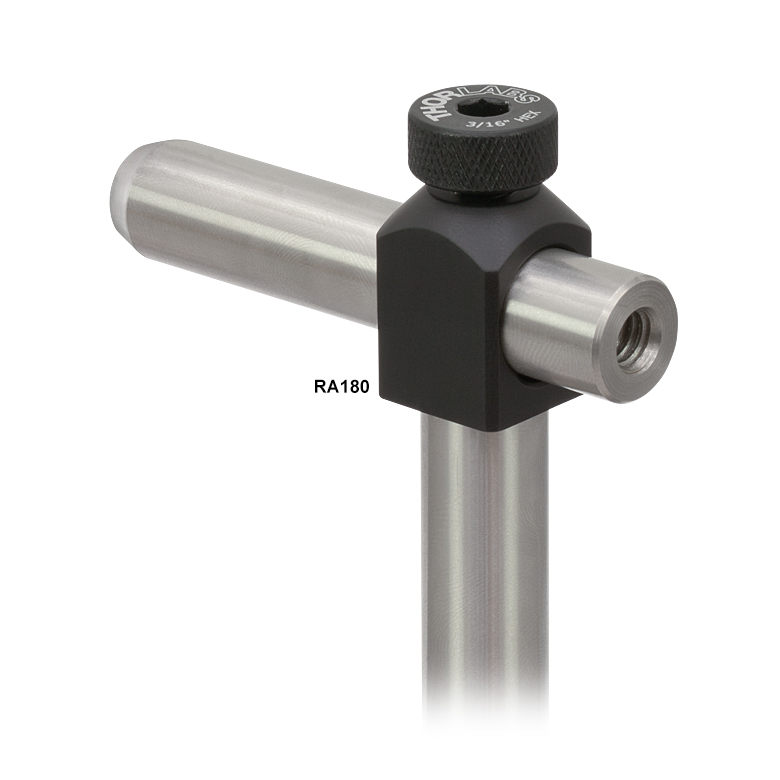

RA180
Right-Angle End Clamp
RA90
Mounts Two Ø1/2" Posts at a Fixed 90° Angle
(Posts Sold
Separately)
Application Idea
Use the PJ301 Mounting Joist to mount two mirrors in KM100 Mirror Mounts on a Ø1" post.
Please Wait
| Quick Links |
|---|
| Angle Clamps for Ø1/2" Posts |
| Ø1/2" to Ø6 mm Angle Post Clamp |
| Ø1" to Ø1/2" Right-Angle Post Clamp |
| Mounting Joists |
| Component Clamp |
特長
- 多岐にわたる複雑な3次元アセンブリが構築できる高剛性のコンストラクションアクセサリ
- 角度クランプの種類
- 45°固定式:左手または右手用
- 90°固定式:Ø6 mm、Ø12.7 mm(Ø1/2インチ)、Ø25 mmポスト取付用
- 0°、90°、360°固定式:Ø12.7 mm(Ø1/2インチ)ポスト同士の取付用
- 360°連続回転式:Ø6 mm、Ø12.7 mm(Ø1/2インチ)ポスト取付用
- 光学素子取付用アーム(ジョイスト)を利用すると、複数の光学マウントを小さいスペースに取り付け可能
- PMTR/Mは大型部品のクランプ、もしくは高さ調整可能な取付用アームとして使用可能
角度クランプや取付用アームはスペースの節約に適した構築用部品です。角度クランプを使うことで、Ø12.7 mm(Ø1/2インチ)ポストを複数の方向に向けることが可能で、実験用途に合った、剛性が高く、安定かつコンパクトな光学系が構築できます。二重穴構造によって安定な2線接触ができ、アルミニウム製つまみネジがポストとしっかりと固定します。 多くの直角クランプは、5個入りパックでもご用意しています。
ミニシリーズならびにケージシステム対応用に、Ø6 mmポストをØ12.7 mm(Ø1/2インチ)に取り付ける角度クランプもございます。これらの角度クランプは90°固定式あるいは360°連続回転式でご用意しております。また、Ø12.7 mm(Ø1/2インチ)ポストをØ25 mmポストに取り付ける固定式の直角クランプもございます。
光学素子取付用アーム(ジョイスト)は、光学素子を狭い間隔で取り付けられて、使用するポストやポストホルダの数を抑えることができます。Ø12 mm～Ø12.7 mm(Ø1/2インチ)ポストならびにØ25 mm～Ø25.4 mm(Ø1インチ)ポストに対応するこれらの取付用アームは、マウント付き光学素子をポストの位置からずらして位置決めできるため、光学素子を狭い空間に差し入れて使用できます。取付用アームには2種類のタイプがあり、狭いテーブル上でも空間を効率良く使用できます。
部品用クランプPMTR/Mも、プリズム、円筒形部品、その他のデバイスを固定できます。クランプのしっかりとした2重穴を使用して、当社のØ12.7 mm(Ø1/2インチ)ポストに取り付けることができます。また、M6タップ穴も5個付いています。光学マウント用取付けアームとしてもお使いいただけます。プリズムや円筒形光学素子を狭いスペースに取り付ける場合には、Ø12 mm～Ø12.7 mm(Ø1/2インチ)ポスト取付け用 固定式小型プラットフォームマウントをご提供しています。
＊こちらの製品は、一部を除き、Ø12 mmポストにお使いいただくとクランプ部の隙間が大きくなるため、Ø12.7 mmポストとのご使用を推奨いたします。Ø12 mmポストにお使いの場合にはアダプタAD12BAのご使用をお勧めいたします。
| Posted Comments: | |
Hyeokjin Cho
(posted 2022-10-25 13:18:07.12) There are many needs to join two M4-tapped parts with defined orientation. Screwing two parts with M4 setscrew is not suitable since it does not guarantee the orientation. Therefore, a hardware with two M4 counterbore or slot on opposite side is needed to relieve rotational restriction. (Although counterbore in one hole is sufficient, such as KCP05/M, it would be very inconvenient to align orientation when one of the hole is not accessible, i.e. joining M4-tapped part to M4-tapped breadboard) PJ302/M was the only part matching this criteria, but it is too long for my application. Shorter version of PJ302/M would be very useful in this situation. cdolbashian
(posted 2022-10-31 02:14:06.0) Thank you for the inquiry! I have reached out to you with some application-specific based suggestions, as well as some potential alternatives for your particular application. Glenn Davis
(posted 2022-01-11 20:52:42.13) what is material on SWC - swivel block ? cdolbashian
(posted 2022-01-14 01:37:44.0) Thank you for contacting us at Thorlabs Glenn. The anodized metal parts are black anodized 6061-T6 Aluminum, the washers are both Stainless steel and Nylon. Seyed Hosseini
(posted 2021-11-08 13:38:47.753) Hello,
I am going to mount a laser with 1kg weight on this holder (RA90/M) vertically.
Do you think this is suitable for this weight?
Best Regards,
Mehrdad YLohia
(posted 2021-11-12 08:18:15.0) Hello Mehrdad, thank you for contacting Thorlabs. Yes, a 1 kg load would be fine on the RA90/M. Todd Simon
(posted 2019-10-16 17:16:07.07) Just struck me as interesting that the buying in quantity is actually more expensive than buying the individual ones . . . is this a mistake? YLohia
(posted 2019-10-17 08:59:03.0) Hello Todd, thank you for your feedback and bringing this issue to our attention. This is certainly an error on our part and we are working on getting the volume prices updated. bdada
(posted 2011-10-04 20:02:00.0) Response from Buki at Thorlabs:
Thank you for your feedback. We will contact you directly to discuss the issue you're having with the RA90/M thumbscrews. We will also look into improvements we can make to the RA90. david.gherardi
(posted 2011-10-03 05:37:48.0) I had the same problem as drs. I found that a number of thumbscrews (supplied with RA90/M) sheared off very easily when they were tightened using a hex key.
David Adam
(posted 2010-04-22 09:20:58.0) A response from Adam at Thorlabs to David: I like this idea alot and will recommend this to our mechanics engineers as a customer inspired new product idea. We would like to ship you out a sample of a prototype unit so I will contact you to get your shipping information. david.dutton
(posted 2010-04-21 11:34:55.0) Product suggestion for SWC:
Thank you for all of your great products. Is it possible to have an SWC that has some sort of reference mark for 0, 45 and 90 degrees? Anodized marks on the side or a spring plunger?
No worries if it is not possible, just an idea I had.
Thank you Laurie
(posted 2008-12-08 10:18:28.0) Response from Laurie to drs: Thank you for your feedback concerning our SWC Swivel Post Clamp. Someone from our technical support staff will contact you shortly concerning your inquiry. drs
(posted 2008-12-06 14:11:12.0) Since the knurled screws on the SWC had hex socket openings, I tightened them using a hex socket wrench - I found that hand tightening them was not quite enough.
One of the knurled screw heads sheared off quite easily. How do I get a replacement? |
- 多岐にわたる複雑な3次元アセンブリが構築できる高剛性のコンストラクションアクセサリ
- 安定固定のための2重穴構造(2線接触)
- アルミニウム製つまみネジによって確実な位置固定が実現

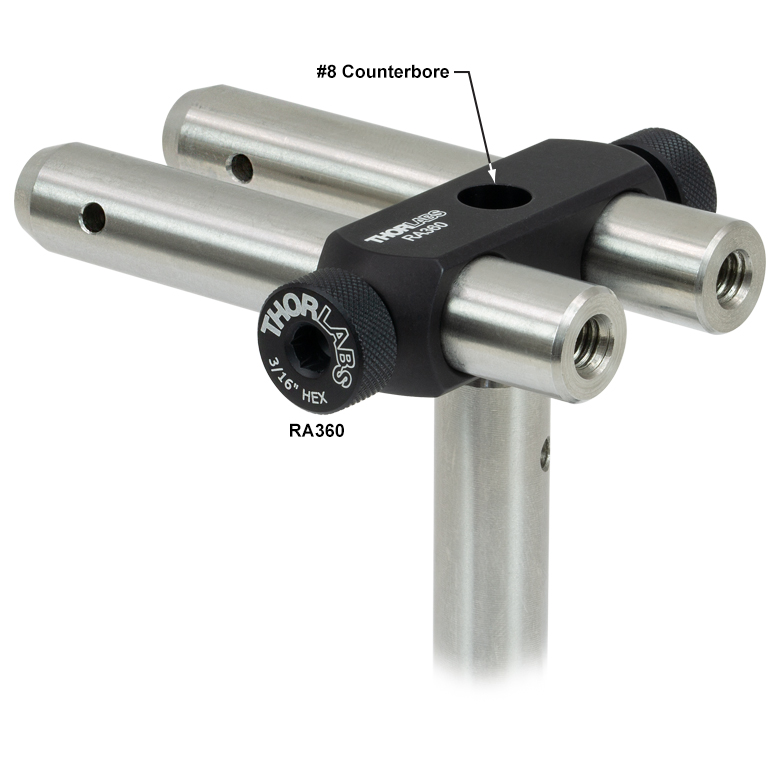

この角度クランプは、2本のØ12.7 mm(Ø1/2インチ)ポストを様々な角度でしっかりと締め付けることができます。また固定した角度での取付け以外に、360°の連続回転調整ができるクランプ(SWC/M)もご用意しています。これらのクランプの穴は2重穴構造のため、2線接触で安定した固定ができます。RA180/Mには2重穴が1個あり、クランプを直接ポストにネジ締めするためのM6ネジ切り加工がクランプ底面にあります。 RA360/Mには、2本のポストを平行に取付けるための2つの2重穴が付いています。支柱用のポストを2本のポストと垂直方向に取り付けるためのM4のザグリ穴もついています。5 mmの六角つまみネジはクランプのいずれの側にあってもよく、Ø12.7 mmポストの位置固定用に使います。
こちらの角度クランプの多くは、5個入りパックでもご用意しています。
| Product Image (Click for Details)a |  |  |  |  |  |  |
| Item # | RA45(/M) | RA135(/M) | RA90(/M) | RA180(/M) | RA360(/M) | SWC(/M) |
| Clamp Angle | 45°, Right Handed | 45°, Left Handed | 90° | 90° | 0°, 90°, or 360° | Continuous 360° |
ズーム
Click to Enlarge
Figure 573B クランプRA90TR/Mを使用してØ12.7 mmポスト(Ø1/2インチ)に直角に取り付けたØ6 mmポスト
Click to Enlarge
Figure 573A 360° 連続回転可能クランプMSWCA(/M)を使用してØ12.7 mmポスト(Ø1/2インチ)に取り付けたØ6 mmポスト
- Ø6 mmミニシリーズポストまたはケージロッドをØ12.7 mmポスト(Ø1/2インチ)に取り付け
- 直角ならびに360°連続回転調整用をご用意
Ø12.7 mmポスト(Ø1/2インチ)とØ6 mmポスト接続用角度付きポストクランプは、Ø12.7 mmポスト(Ø1/2インチ)をミニシリーズやケージシステムのアセンブリへの組み込みに使用します。こちらのクランプは直角に取り付けるための90°固定式、または調整用360°連続回転式でご用意しております。各ポストのロック機構はそれぞれ付いているため、回転角度とあわせて独立した調整が可能です。
クランプMSWCA/Mは、Ø6 mmケージロッドまたはミニシリーズポストを360°の連続回転調整してØ12.7 mm(Ø1/2インチ)ポストに取り付けます。クランプには45°毎に補助線と、回転角度を固定するための5 mm六角つまみネジが付いています。さらに2つの5 mm六角つまみネジを使用してポストの位置を固定します。 2本のポストの間の中心間距離は15.7 mmです。
クランプRA90TR/Mを使用することで、Ø6 mmケージロッドやミニシリーズポストをØ12.7 mm(Ø1/2インチ)ポストに直角に取り付けられます。こちらは2 mmボール(六角)ドライバでØ6 mmポストを固定するタイプの安定性の高いフレクシャーロック機構を組み合わせた設計です。5 mmつまみネジのロック機構は、クランプをØ12.7 mm(Ø1/2インチ)ポストに取り付けるために使用します。2本のポストの間の中心間距離は12.7 mmです。
ズーム
Click to Enlarge

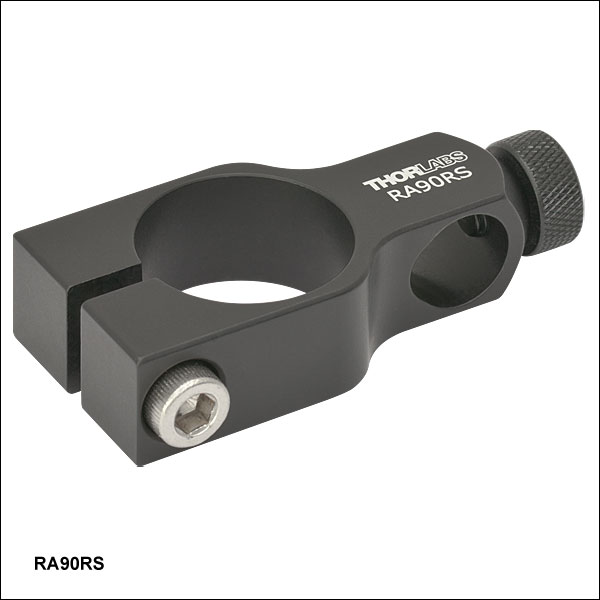

Figure G3.1 クランプRA90RS(/M)を使用してØ25 mmポストに直角に取り付けられたØ12.7 mmポスト
- Ø12.7 mm(Ø1/2インチ)ポストをØ25 mm(Ø1インチ)ポストに対して直角に取り付けるクランプ
- フレクシャ機構でØ25 mm(Ø1インチ)ポストに直角クランプを固定
- つまみネジでØ12.7 mm(Ø1/2インチ)ポストを固定
RA90RS/Mクランプを使用することで、Ø12.7 mm(Ø1/2インチ)ポストをØ25 mm(Ø1インチ)ポストに直角に取り付けられます。 この製品は、5 mmボール(六角)ドライバで固定するタイプの安定性の高いフレクシャーロック機構と、Ø12.7 mmポストをØ25 mmポストに対して垂直に取り付けるためのつまみネジロック機構を組み合わせたクランプです。つまみネジは最大トルク5.65 N・mで締め付けることができます。ミリ規格の場合、2本のポストの中心間の距離は25 mmです。
ズーム

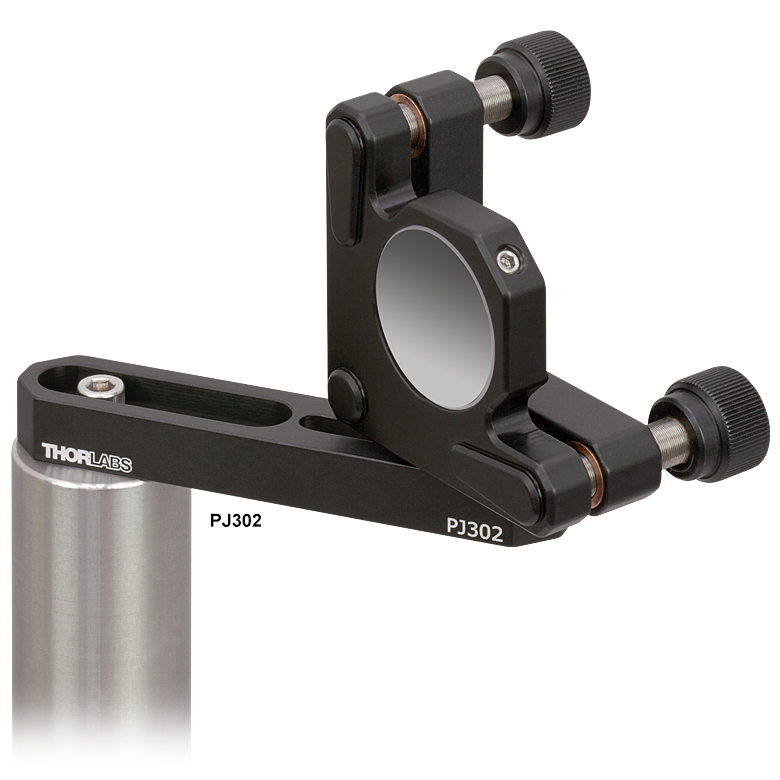

Click to EnlargeFigure 395B ポストの中心から離れた位置にミラーを保持するオフセット用アームPJ302(/M)
Click to EnlargeFigure 395A ポストの中心付近に2つのレンズを保持する中央取付け用アームPJ301(/M)
- Ø12 mm～Ø12.7 mm(Ø1/2インチ)ポスト、Ø25 mm～Ø25.4 mm(Ø1インチ)ポストと組み合わせて使用可能
- 空間を有効活用できる設計で、複数の光学素子を1本のポストにマウント可能
- 中央取付けまたはオフセット取付けが選択可能
この光学素子取付け用アームは、スペースの節約が可能で、部品の多い光学テーブルやブレッドボード上での光学系の組み立てに便利です。Ø12 mm～Ø12.7 mm(Ø1/2インチ)とØ25 mm～Ø25.4 mm(Ø1インチ)の両方のポストとの利用が可能で、1個のアームで複数の光学素子を狭い間隔でマウントできるので、ポストやポストホルダの数を抑えることができます。
PJ301/Mは中央取付け用で、光学素子はポスト中心の両側に取り付けられます。中心にポスト取付け用のM4のザグリ穴があり、光学部品を取り付けるためのM4ザグリ穴スロットも2つ付いています。このアームでは、光学素子のポスト中心からのオフセット量は、10.16～35.56 mmとなります。
PJ302/Mはオフセット位置での取付けが可能ですが、光学素子はポスト中心の片側にしか取り付けることができません。向きが逆のM4ザグリ穴スロットが2つ付いていますが、1つはポスト取付け用、もう1つはオプトメカニクス部品の取付け用です。このアームでは、光学素子のポスト中心からのオフセット量は、10.16～68.58 mmとなります。
注: ミリ規格のナットはミリ規格のアームとのみ使用可能で、インチ規格のナットはインチ規格のアームとのみ使用可能です(ナットは付属)。
ズーム
- 5個のM6 x 1.0ネジ貫通穴
- ナイロンチップ付き止めネジ(セットスクリュ)がプリズムなどの部品を固定
- つまみネジを使用してØ12.7 mm(Ø1/2インチ)ポストに取付け可能なスリップオン式カラー
- 光学マウントをオフセットすることも可能(1番左の画像)

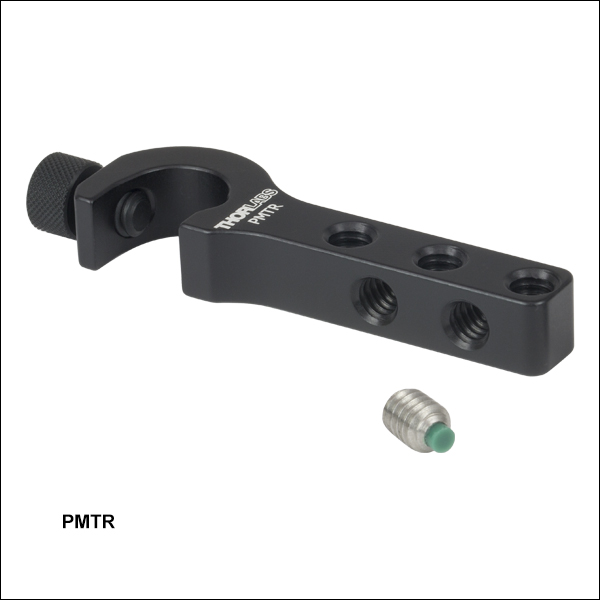

部品用クランプPMTR/Mによって、プリズム、円筒形部品ならびにその他のデバイスを固定できます。クランプの2重穴を使用して、当社のØ12.7 mm(Ø1/2インチ)ポストに取り付けることもできます。また、M6タップ穴も5個付いています。部品を固定するには、製品に付属する先端がナイロン製のM6止めネジ(3.0 mm六角レンチ使用)を使用します。1番手前のタップ穴と1番奥のタップ穴は、Ø12.7 mmポストの中心からそれぞれ25.0 mmと50.0 mmの位置にあります。この2つのタップ穴はポストと直交するように設計されており、部品を水平方向に取り付けられるようになっています。また、クランプPMTR/Mを使用して、Ø76.2 mmまでの円筒型部品をV字型マウント内に固定することもできます(Figure G5.2参照)。
