- Six Attenuators and Five Terminators Contained in Each Kit
- FC/PC and FC/APC Versions Available
- Male and Female Dust Caps Included
FTFC1
FC/PC Terminator
FAK03
FC/PC Attenuator
and Terminator Kit (Not to Scale)
FA03T
FC/PC Attenuator
FTAPC1
FC/APC Terminator
FA25T-APC
FC/APC Attenuator
FAK05
FC/APC Attenuator
and Terminator Kit
(Not to Scale)
Please Wait
| FAK03 FC/PC Attenuator Kit | FAK05 FC/APC Attenuator Kit | ||
|---|---|---|---|
| Item | Quantitya | Item | Quantitya |
| Fixed Fiber Optic Attenuators | Fixed Fiber Optic Attenuators | ||
| 3 dB, FC/PC (FA03T) | 1 | 3 dB, FC/APC (FA03T-APC) | 1 |
| 5 dB, FC/PC (FA05T) | 1 | 5 dB, FC/APC (FA05T-APC) | 1 |
| 10 dB, FC/PC (FA10T) | 1 | 10 dB, FC/APC (FA10T-APC) | 1 |
| 15 dB, FC/PC (FA15T) | 1 | 15 dB, FC/APC (FA15T-APC) | 1 |
| 20 dB, FC/PC (FA20T) | 1 | 20 dB, FC/APC (FA20T-APC) | 1 |
| 25 dB, FC/PC (FA25T) | 1 | 25 dB, FC/APC (FA25T-APC) | 1 |
| Fiber Optic Terminator / Light Trap | Fiber Optic Terminator / Light Trap | ||
| FC/PC Connector (FTFC1) | 5 | FC/APC Connector (FTAPC1) | 5 |
| Dust Caps | Dust Caps | ||
| Female, White | 12 | Female, Green | 12 |
| Male, Clear | 25 | Male, Green | 25 |
特長
- キット内容
- 1240～1620 nm用固定式光減衰器が6個。減衰量：3 ～25 dB
- 400～2100 nm用ファイバーターミネータ/ライトトラップが5個
- 12個のメス型ダストキャップ付き
- 25個のオス型ダストキャップ付き
- キットはFC/PCまたはFC/APCコネクタ付きでご用意
- 9つの仕切りスペース付きのコンパクトなプラスチックケースに収納
当社の光減衰器とターミネータ入りのキットには固定減衰器が6個、ターミネータが5個、そしてダストキャップが入っています。 FAK03キットの部品にはFC/PCコネクタ、FAK05キットの部品にはFC/APCコネクタが付いています。 部品は、寸法が177.8 mm x 88.9 mm x 31.8 mmで9つの仕切りスペースがついたプラスチック製の箱に納められています。 蓋のラベルには内容品、型番(該当品のみ)、減衰器の減衰量ならびに減衰量公差、ターミネータの波長範囲と反射減衰量が記載されています。 右の表では各キットに入っている部品の種類と数量の一覧がご覧になれます。 キット内容の仕様については「仕様」のタブをご参照ください。
減衰器
キッ トに入っている固定式光減衰器は、FC/PCまたはFC/APCコネクタ付きファイバを減衰器の後部にあるコネクタに直接差し込むだけで簡単に光信号を減衰できます。 減衰器の入射側には2.2 mmワイドキーのメス型コネクタが付いているので、ナローキーとワイドキー両方のコネクタに対応できます。 減衰器の出射側には2.0 mmナローキーのオス型のコネクタが付いています。 こちらのシングルモード減衰器は、偏光無依存の添加ファイバが使用されていて、動作波長範囲(1240～1620 nm)において仕様に記載されている減衰量を達成します。
ターミネータ/ライトトラップ
キット に入っているターミネータ/ライトトラップは、出力ファイバを接続していないポートに使用します。 終端コネクタは、ファイバFG025LJAに入射する光を結合してターミネータ内に光を拡散することで、ファイバ入射光の後方反射を50 dB以上減衰します。 これに対し、通常、未使用ポートにターミネータを接続しないときの後方反射は20 dB程度です。 これらのターミネータは400～2100 nmの波長に対応し、FC/PCまたはFC/APCのオス型で2.0 mmのナローキーコネクタが付きます。
FAK03キットの仕様
| Terminator Item # | FTFC1 |
|---|---|
| Return Loss | ≥50 dB |
| Wavelength Range | 400 - 2100 nm |
| Input Power (Max) | 300 mW at 1550 nm, CW |
| Fiber Type | FG025LJA |
| Connector Type | FC/PC |
| Attenuator Item # | FA03T | FA05T | FA10T | FA15T | FA20T | FA25T |
|---|---|---|---|---|---|---|
| Fiber Connector | FC/PC | |||||
| Key Size | Universal (Female 2.2 mm Wide-Key Input, Male 2.0 mm Narrow-Key Output) | |||||
| Operating Wavelength Range | 1240 - 1620 nm | |||||
| Attenuation | 3 ± 0.5 dB | 5 ± 0.5 dB | 10 ± 0.7 dB | 15 ± 1.0 dB | 20 ± 1.0 dB | 25 ± 1.3 dB |

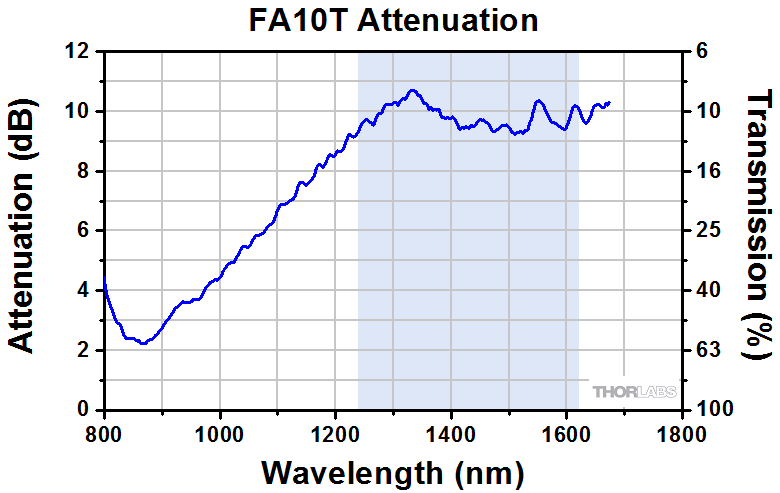

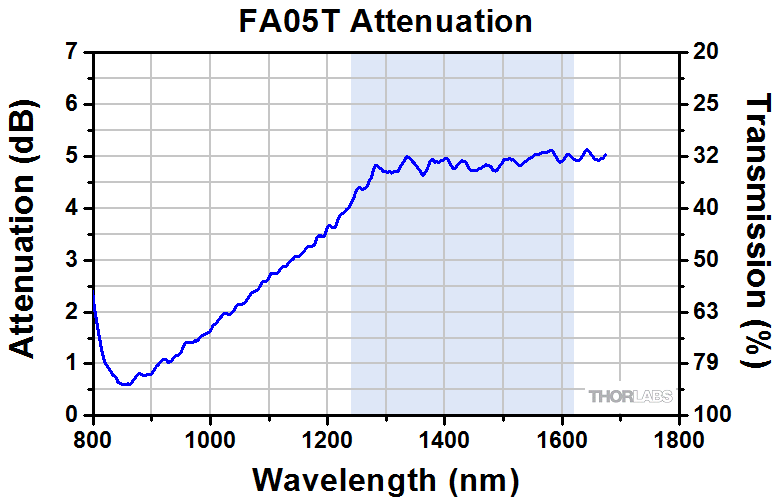

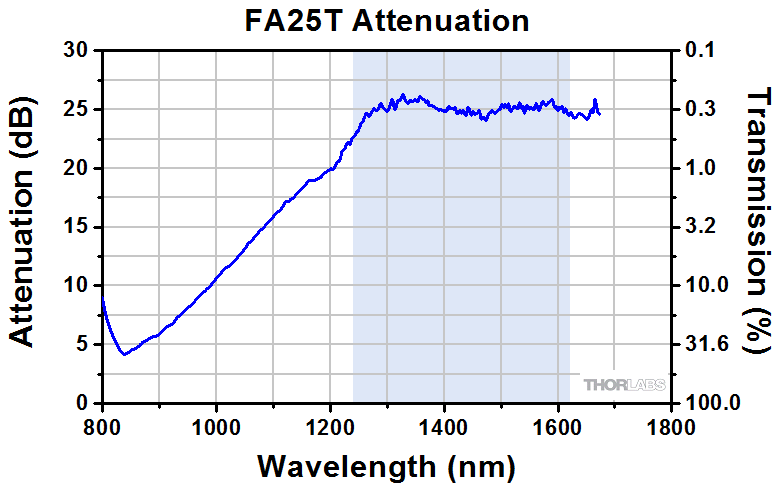

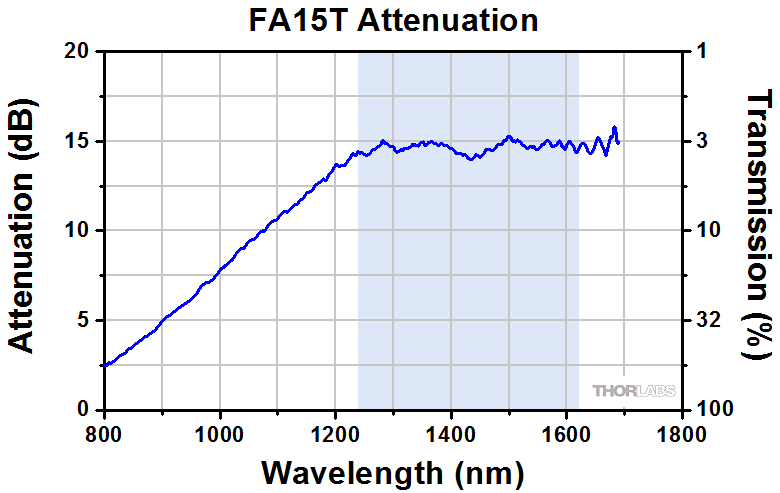

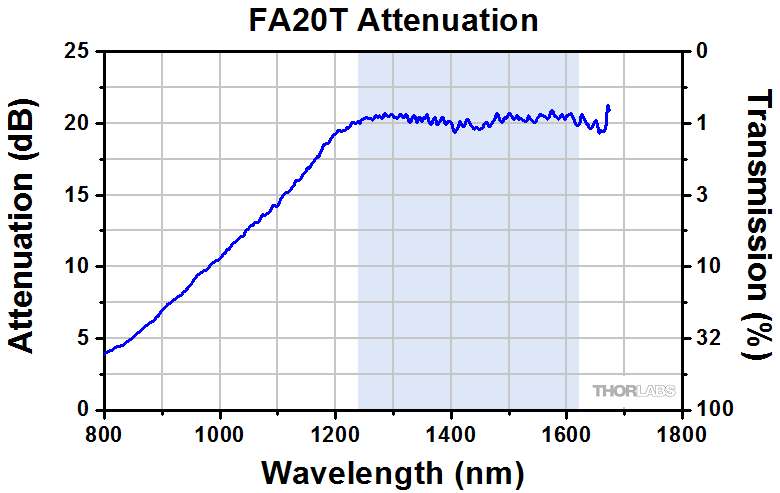

| Attenuation Grapha (Click for Details) |  |  |  |  |  |  |
| Transmission | 50.1 ± 6.1% | 31.6 ± 3.9% | 10.0 ± 1.8% | 3.2 ± 0.8% | 1.0 ± 0.3% | 0.32 ± 0.1% |
| Return Loss | > 50 dB | |||||
| Maximum Input Power | 1 W | |||||
| Polarization Dependent Loss (PDL) | ≤0.1 dB | |||||
| Operating Temperature | -40 to 85 °C | |||||
FAK05キットの仕様
| Terminator Item # | FTAPC1 |
|---|---|
| Return Loss | ≥50 dB |
| Wavelength Range | 400 - 2100 nm |
| Input Power (Max) | 300 mW at 1550 nm, CW |
| Fiber Type | FG025LJA |
| Connector Type | FC/APC |
| Attenuator Item # | FA03T-APC | FA05T-APC | FA10T-APC | FA15T-APC | FA20T-APC | FA25T-APC |
|---|---|---|---|---|---|---|
| Fiber Connector | FC/APC | |||||
| Key Size | Universal (Female 2.2 mm Wide-Key Input, Male 2.0 mm Narrow-Key Output) | |||||
| Operating Wavelength Range | 1240 - 1620 nm | |||||
| Attenuationa | 3 ± 0.5 dB | 5 ± 0.5 dB | 10 ± 1.0 dB | 15 ± 1.0 dB | 20 ± 1.0 dB | 25 ± 1.5 dB |

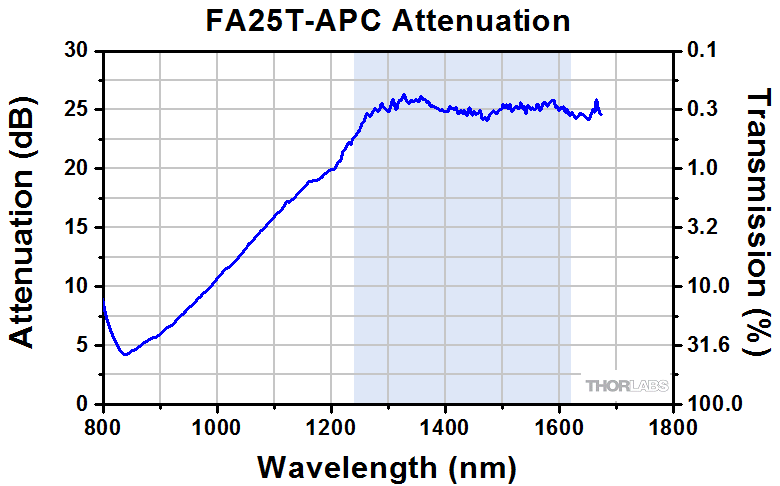

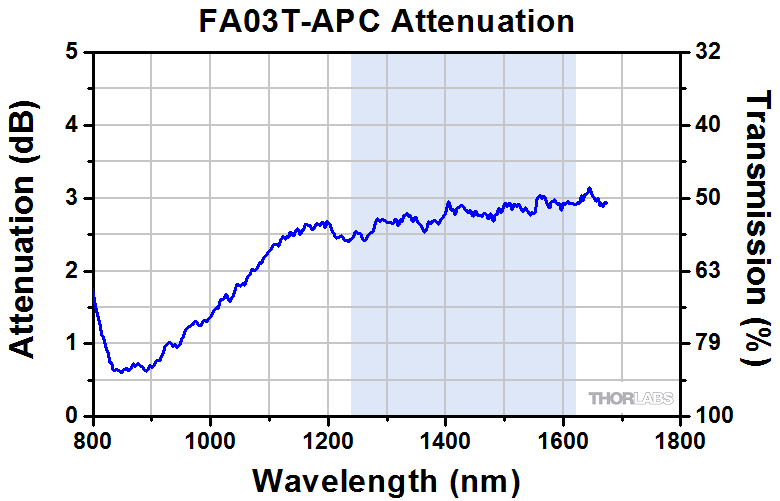

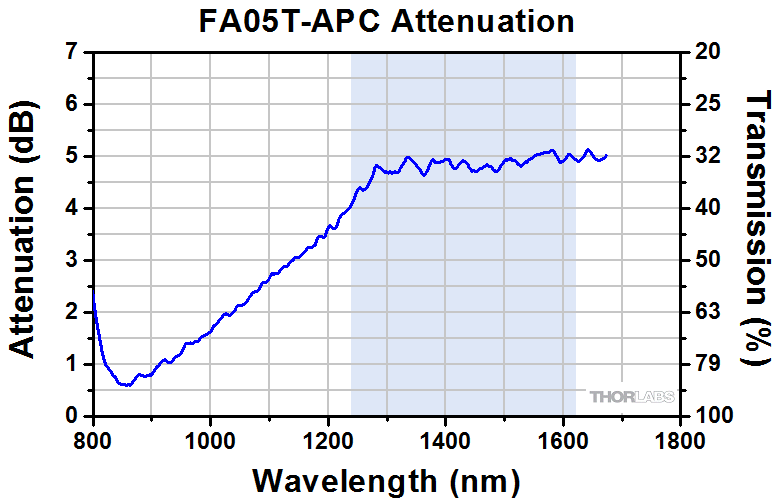

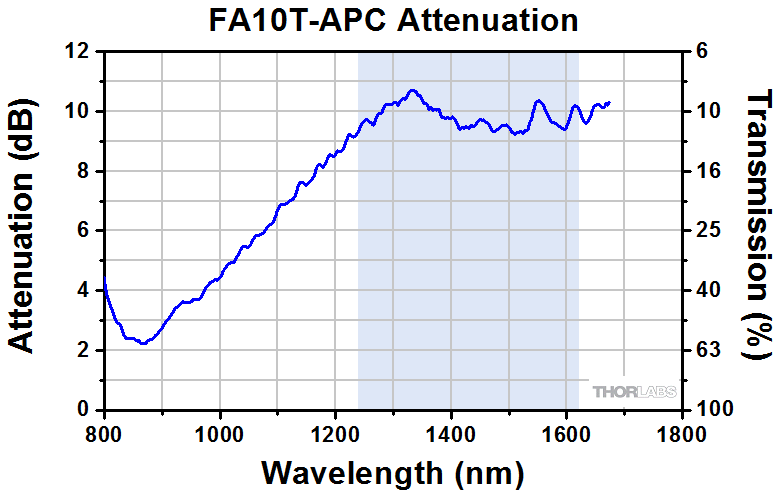

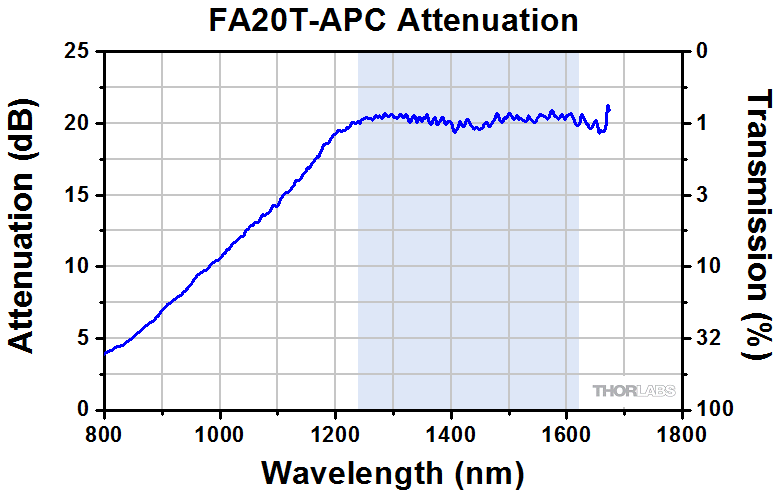

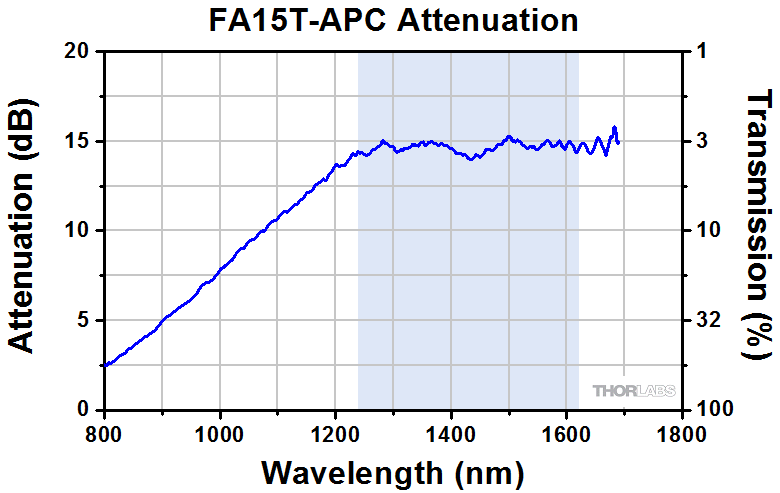

| Attenuation Graphb (Click for Details) |  |  |  |  |  |  |
| Transmission | 50.1 ± 6.1% | 31.6 ± 3.9% | 10.0 ± 2.6% | 3.2 ± 0.8% | 1.0 ± 0.3% | 0.32 ± 0.13% |
| Return Loss | > 60 dB | |||||
| Maximum Input Power | 1 W | |||||
| Polarization Dependent Loss (PDL) | ≤0.1 dB | |||||
| Operating Temperature | -40 to 85 °C | |||||
| Posted Comments: | |
Stijn Mast
(posted 2024-02-20 07:49:54.953) Dear,
The description mentions that the product uses 'polarization-insensitive doped fiber'. Does this mean that polarization of the input signal is maintained at the output of the attenuator?
Kind regards,
Stijn Mast jpolaris
(posted 2024-02-22 07:45:50.0) Thank you for contacting Thorlabs. "Polarization insensitive" in this context means that the attenuation is not going to be dependent on the input polarization state of the light. These attenuators do not use polarization maintaining fiber, so the polarization extinction ratio will be negatively impacted by the attenuator. We do not have an estimate for how much the polarization state would change. Polarization can be maintained in standard non-polarization maintaining fiber over short distances. There is a small amount of non-polarization maintaining fiber within these attenuators, so I would not expect the polarization extinction ratio to be too severely negatively impacted. However, there is no consideration to polarization state with key-alignment. Meaning, the key of the attenuator will not be aligned to any particular orientation because there are no stress rods inside the attenuator. |
