30 mmケージキューブ用カバープレート

Compatible with 30 mm Cage Cubes
Light-Tight Cage Accessories

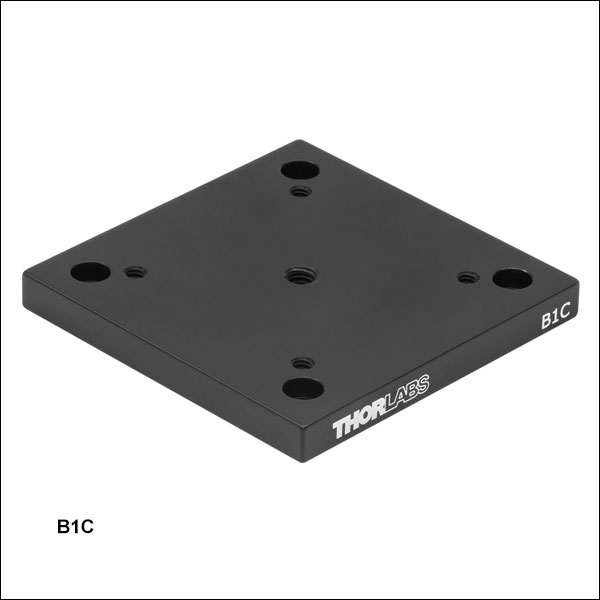

B1C

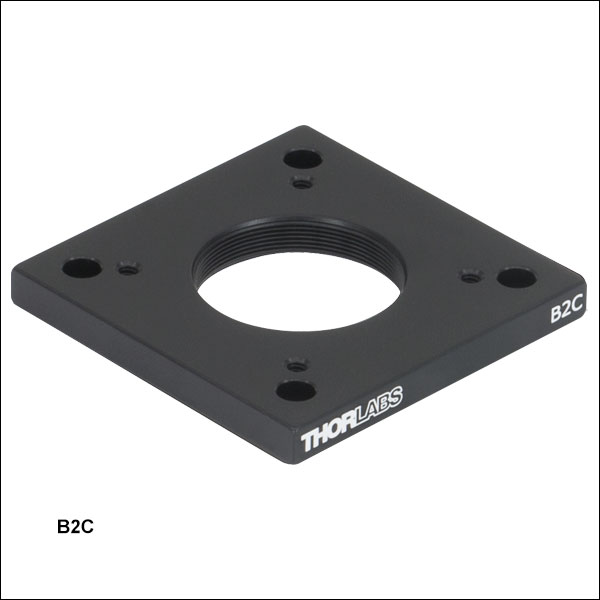

B2C

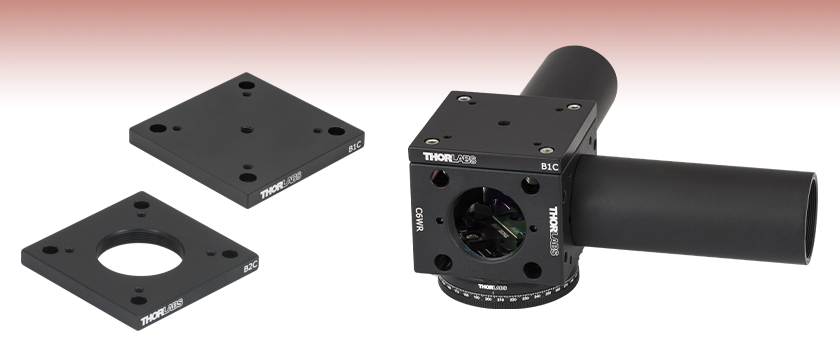

Application Idea

B1C Mounted on a
30 mm Cage Cube

Related Items

Filter Cube for 30 mm Cage Systems

Dichroic Mirror Cage Cube

Polarizing Beamsplitters

Please Wait

概要
ケージシステム概要
Feedback

30 mm Cage Cubes and Accessories

Cage Cubes	Optic Mounts	Platforms	Rotating Platforms	Cover Plates

特長

30 mmケージキューブ対応のプラットフォーム
ブランクプレートまたはSM1ネジ付きプレートをご用意
遮光ケージ用アクセサリ

このページに記載のある30 mmケージキューブ用プレートは、遮光ケージキューブシステムの構築に適したプラットフォームです。ケージキューブ用プレートB1C/MおよびB2Cは、30 mmケージキューブ及びアクセサリに取り付けることができます。ブランクプレートB1C/Mは、ケージキューブC4WおよびC6WRに遮光環境を作る用途で使用されます。 SM1ネジ切り付きプレートB2Cにより、ケージキューブC4WまたはC6WRの上面と底面にSM1ネジ付きポートを追加することができます。

30 mmケージキューブ用に、光学マウント、プラットフォーム、回転式プラットフォームなど様々なアクセサリをご用意しています。これらのツールは、あらゆる30 mmケージキューブ用オプトメカニクスを用いたセットアップにも対応できる多用途なツールになります。

ケージシステムの概要

当社のケージアセンブリシステムでは、自由で迅速な組み立てと正確なアライメントが可能で、大きなオプトメカニクスシステムを構築するのに便利です。

16 mm、30 mm、60 mmのケージシステム規格

当社はケージシステム用ロッドを取り付けるネジ穴同士の中心間の距離に従って、3つの規格に分けています(Figure 14A参照)。 16 mmのケージシステム、30 mmのケージシステム、60 mmのケージシステムはそれぞれØ12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、Ø50 mm～Ø50.8 mm(Ø2インチ)の光学素子を納められる設計です。小さなサイズの光学素子を大きなサイズのケージシステムに直接組み込むことのできる特殊設計のケージプレートもご提供しています。

標準ネジ規格

ケージシステムは、しっかりと規定された取付け方法とネジ規格により、多くの種類の製品が直接取り付けられるように柔軟性の高いアセンブリシステムとなっています。最も使用されている3つのネジ規格として、当社のSM05シリーズ、SM1シリーズ、SM2シリーズがあり、これら全てのネジ規格は、一般的な大きさの光学素子が収納できるように規定されています。当社のレンズチューブのような構成要素部品は、これらの規格に対応する部品に直接取り付けられます。

Figure 14A ケージシステムの接続性を規定する標準のケージプレート寸法の1例

Standard Cage System Measurements
Cage System	16 mm	30 mm	60 mm
Thread Series	SM05	SM1	SM2
Rod to Rod Spacing	16 mm (0.63")	30 mm (1.18")	60 mm (2.36")
Total Length	25 mm (0.98")	41 mm (1.60")	71.1 mm (2.80")

ケージシステム部品
ケージロッド	16 mm	ロッドは、ケージプレート、光学素子マウントなどの部品をケージシステムに組み込む際に利用します。 16 mmケージシステムにはSRシリーズケージロッド、30 mmや60 mmケージシステムにはERシリーズケージロッドを使用します。
	30 mm
	60 mm
ケージプレート	16 mm	ケージプレートはケージシステムの基本となる構成部品です。ケージプレートの中心穴にはSMシリーズのネジ切り加工が施されている場合やネジ切りなしの場合がありますが、この中心穴には業界標準規格の光学素子や当社のSMシリーズのレンズチューブが挿入できます。他にも FiberPort用など特殊な穴が開いているケージプレートもあります。
	30 mm
	60 mm
光学素子用マウント	16 mm	当社ではケージシステム用に特別に設計された固定式、キネマティック式、回転式、移動マウントをご用意しています。
	30 mm
	60 mm
ケージキューブ	16 mm	ケージキューブは、プリズムやミラーなどの大きな光学素子、そしてビームスプリッタなどの光路に対して一定の角度で位置決めする必要のある光学素子を納めるのに適しています。当社では、光学素子がマウント済みのケージキューブ、および何もマウントしていないケージキューブをご用意しています。
	30 mm
	60 mm
交換用止めネジ(セットスクリュ)		交換用止めネジは、当社の16 mmケージシステム製品用 (SS4B013、SS4B025、SS4B038)および30 mmケージシステム製品用(SS4MS5、SS4MS4)にご用意しております。
ポストおよびブレッドボード取付け用部品		ケージシステムの取付け方法についてはケージシステム構築部品のページをご参照ください。ケージシステムは、テーブルの表面に対して、平行または直角の両方の向きに取付けできます。
ケージシステム変換アダプタ		ケージシステム変換用アダプタは、異なるケージシステムやネジ規格の部品を組み合わせるために用います。
特殊部品		当社では幅広い部品がケージシステムに組み込めるように、特別設計のケージシステム用部品もご提供しています。例としてはフィルターホイール、HeNeレーザーマウント、FiberPort用ケージプレートアダプタなどがあります。ケージシステム関連製品の詳細は、関連ページをご参照ください。
