ドライエアーサーキュレーターユニット


  • Filters Out Particulates, Volatile Organic Compounds, and Moisture
  • Continuously Variable Flow Rate
  • On-Unit LCD or PC Control

PACU2F1

Desiccant Filter Replacement for the PACU2 System

PACU2

Pure Air Circulator Unit

3.0 L Chamber Being Purged
at Flow Rate of 3.0 L/min

Related Items


Please Wait
Intake, Exhaust, and Meter
Click to Enlarge

ドライエアーサーキュレーターユニットPACU2のインレット、アウトレットおよび流量メータ
View Ports Showing Unused Desiccant
Click to Enlarge

ドライエアーサーキュレーターユニットPACU2のLCD画面、制御ボタン、流量ノブ

特長

  • 3つのステージからなるフィルタが密閉区域の水分、微粒子、揮発性有機化合物(VOC)を除去
  • 閉ループシステムに使用可能
  • 流量は連続的に調節可能
  • ユニット上のボタン式制御画面(LCD)に設定内容と解析結果を表示
  • ソフトウェアGUIまたはコマンドラインインターフェイスによるPC制御
  • PACU2はラックマウントタイプでもご提供可能(ご希望の場合は当社までお問合せください)
  • 交換用のフィルタおよびチューブもご用意

当社のドライエアサーキュレーターユニットPACU2は閉ループ系実験セットアップに、清浄度が非常に高く乾燥した空気を提供します。乾燥剤フィルタと粒子フィルタが直列に入っており、密閉された実験室内から汚染物質を迅速かつ確実に除去し、超高純度環境をもたらします。この実験室用の閉ループエアサーキュレータは、水分に非常に敏感な赤外(IR)域分光測定に適しています。不純物のないきれいな空気を提供可能なため、当社のフェムト秒レーザOctaviusの共振器に対しても有用です。内蔵のSM1レンズチューブシステムに対応するパージコネクタCPPC/M(下写真参照)もご用意しております。


Click to Enlarge
View Imperial Product List
型番数量Description
CPPC2Ø1インチレンズチューブ用パージコネクタ、#8-32タップ穴(インチ規格)
SM1L102SM1レンズチューブ、ネジ深さ25.4 mm、固定リング1個付属
SM1T101SM1カプラ、外ネジ付き、長さ25.4 mm、ロッキングリング2個付き
SM1NT11SM1ロッキングリング、外径Ø31.8 mm、スパナレンチ用スロット付き
SM1L201SM1レンズチューブ、ネジ深さ50.8 mm、固定リング1個付属
View Metric Product List
型番数量Description
CPPC/M2Ø25 mm~Ø25.4 mm(Ø1インチ)レンズチューブ用パージコネクタ、M4タップ穴(ミリ規格)
SM1L102SM1レンズチューブ、ネジ深さ25.4 mm、固定リング1個付属
SM1T101SM1カプラ、外ネジ付き、長さ25.4 mm、ロッキングリング2個付き
SM1NT11SM1ロッキングリング、外径Ø31.8 mm、スパナレンチ用スロット付き
SM1L201SM1レンズチューブ、ネジ深さ50.8 mm、固定リング1個付属
パージコネクタCPPC(/M)を使用して、ドライエアサーキュレータユニットPACU2を内蔵のSM1レンズチューブシステムに取り付けることができます。

2本のホース(供給用と回収用)は、ユニット前面にある外径6.4 mm(1/4インチ)のプッシュ型接続継手に簡単に接続できます。ターンキー式空気ろ過システムにより、クリーンルーム並みの環境を数ヶ月に渡って点検なしでご利用いただけます。外部接続用のホースとしては、エアサーキュレータシステムPACU2に付属する長さ4 mの低ガス放出チューブ(内径4.6 mm x 外径6.4 mm)をお勧めしています。チューブは別途追加購入も可能です。長さは4 mと8 mからお選びいただけます。

ドライエアーサーキュレーターユニットは3つの独立したステージで空気を浄化します。まず、空気は、空気中の水分子を捕捉するための乾燥剤フィルタPACU2F1と4Aモレキュラーシーブを通過します。次に、空気は15 μm以上のサイズの微粒子を除去する焼結細孔エレメントフィルタPACU2F2を通過します。最後のフィルタは13XモレキュラーシーブPACU2F3と乾燥剤フィルタで、揮発性有機化合物を捕捉します。交換用のフィルタも別途ご購入いただけます。詳細は下記をご参照ください。

マイクロダイアフラム式インラインポンプの流量は、前面パネルのつまみにより連続的に調節でき、3つのフィルタのうちの最初のフィルタの後にあるインライン流量計で計測されます。ユニット前面のロックハンドルを引くと、引き出しが開き、フィルタや内部コンポーネントにアクセスできます。引き出しを開けるとフィルタ筐体のビューイングウィンドウからフィルタPACU2F1およびPACU2F3の乾燥剤が見えるため、飽和しているかどうかを確認することができます。乾燥剤がピンクに変わることで、交換時期を示します。LCD画面(上の写真参照)には、各フィルタの動作時間の経過を表示するカウンタが2つあり、1つはフィルタPACU2F1、もう1つはフィルタPACU2F2およびPACU2F3の使用を計時します。フィルタPACU2F1の交換時には、カウンタをリセットしてください。フィルタPACU2F3を交換する場合は、フィルタPACU2F2も同時に交換し、カウンタをリセットすることをお勧めいたします。ただし、ユニットの最大流量が毎分3リットル未満(インレットとアウトレットが直接接続されている場合)で、フィルタPACU2F3が飽和していない場合は、フィルタPACU2F2だけが交換を必要とする状況もあり得ます。この場合、フィルタPACU2F3が飽和し、交換するときまでカウンタをリセットする必要はありません。乾燥剤フィルタの交換手順はサーキュレータのマニュアルをご覧ください。

PACU2は、ユニット上での操作のほかに、前面パネルのUSBポートを介してPCに接続し、GUIまたはコマンドラインインターフェイスで制御することも可能です。GUI制御用のソフトウェアは「ソフトウェア」タブからダウンロードいただけます。コマンドラインインターフェイスの詳しい使用方法についてはマニュアルをご覧ください。

このドライエアーサーキュレーターユニットは、432.4 mm x 405.7 mm x 194.3 mm (L x W x H)の筐体に納められています。19インチラックキャビネット内でお使いいただけるラックマウント型のユニットもご提供可能です。ご希望の場合は当社までお問い合わせください。

PACU2 Specifications
Temperature and Relative Humidity Sensor
Ambient Temperature Range (Accuracy)-40 - 125 °C (±0.2 °C)
Ambient Relative Humidity Range (Accuracy)0 - 100% (±1.8%)
Inlet Relative Humidity Range (Accuracy)0 - 100% (±1.8%)
Outlet Relative Humidity Range (Accuracy)0 - 5 % (±0.5%)
5 - 10% (±1.0%)
Filters
Item # PACU2F1aIndicating DRIERITE®b Desiccant and 4 Å Molecular Sieve
Item # PACU2F215 µm Sintered Pore Element Filter
Item # PACU2F3Indicating DRIERITE® Dessicant and 13X Molecular Sieve
General
Flow Ratec0 to 3.5 L/min.
Flow Meter Range0.6 to 5 L/min.
Compatible Air
Temperature Range
5 - 40 ºC
Air PumpMicro-Diaphragm Pump with 3.5 L/min. Max Delivery at 1 atm Pressure,
Ultimate Pressure 1.5 Bar
Internal Tubing Low-Outgassing Tubing, 0.18" ID x 1/4" OD, 1 MPa @ 20 °C
External Tube FittingsType 304/316 Stainless Steel, Push-to-Connect fittings for 1/4" OD Tubing
Power Compatibility110 - 240 VAC, 50 - 60 Hz Operation, Location Specific Power Cord Included
Dimensions (L x W x H)17.02" x 15.97" x 7.65" (432.4 mm x 405.7 mm x 194.3 mm)
Weight13.9 kg
  • 水分捕捉能力: 70 g
  •  DRIERITE®は、W A HAMMOND DRIERITE社の登録商標です。
  • 最大値の3.5 L/minは、吸引口と排出口が短絡(直接接続)している場合に発揮されます。

Relative Humidity
Click to Enlarge

Click for Raw Data

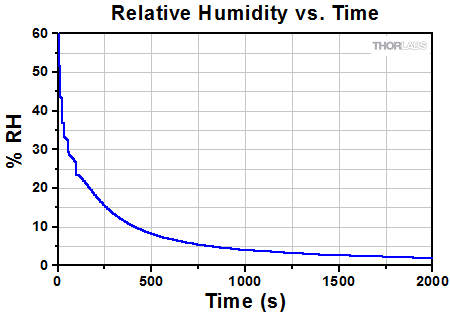

湿度計のプローブを収納した体積3.0 Lの筐体を周囲の環境に曝した後密封し、そして流量3.0 L/minでユニットPACU2によってパージしました。33分(2000秒)後、相対湿度は湿度計で測定できないほど小さくなり、空気中の水分子はほぼ完全に除去されていることが分かります。
Relative Humidity
Click to Enlarge

Click for Raw Data

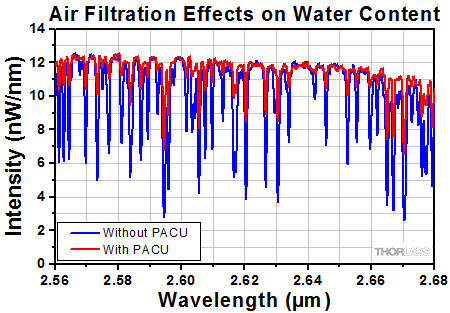

上のグラフは、光スペクトラムアナライザOSA205Cに自由空間接続した広帯域ハロゲン光源の水の吸収スペクトルを示しています。青い線はドライエアーサーキュレーターユニット無しのスペクトル、赤い線はドライエアーサーキュレーターユニットをOSA205Cの共振器をパージするために使用したスペクトルを示しています。ドライエアサーキュレーターユニットPACU2を使用すると、OSA内部での水による吸収が低減されることが分かります。

ドライエアサーキュレーターユニットPACU2用ソフトウェア

Windows®ベースのソフトウェアパッケージに含まれるGUIにより、ユニットPACU2をPCでリモート操作することが可能です。GUI制御により、インレットおよびアウトレットの相対湿度、個々のフィルタの使用時間、ポンプ出力などのすべての前面パネル上の機能が使用できます。ソフトウェアについての詳細はマニュアル内でご覧いただけます。

Recommended System Requirements
Operating SystemWindows® 7 (32 or 64-Bit)a, 10 (64-Bit), or 11 (64 Bit)
Processor (CPU)≥1 GHz
Memory (RAM)2 GB
Hard Drive25 MB (Min) of Available Disk Space
Interface USB 2.0
  • SP1はKB3020369およびKB3125574によりアップデート済み

ソフトウェア

バージョン1.0.0

下のボタンをクリックしてPACU2ソフトウェアのページをご覧ください。

Software Download

Posted Comments:
jlow  (posted 2012-10-08 14:58:00.0)
Response from Jeremy at Thorlabs: The desiccant in the PACU can be recharged over and over again. It is done by removing the desiccant from the filter casing and then baking it in an oven to recharge it. The indicating desiccant can lose its indicating property after the first bake and turns white, making it a non-indicating desiccant. One would typically just replace the indicating desiccant instead. Per your suggestion, a possible future version would be incorporating a rechargeable desiccant container by adding a heater and changing the desiccant container to metal. There might also be an option to either cool or heat the filtered air using Peltier devices and a temperature controller too but that's still quite some time away.
andrgrimes  (posted 2012-10-06 03:35:06.0)
This looks like a great product one question I have which also might be an improvement would be why dont you use a desiccant that can be dryed from being heated and have a heater surround the desiccant. If that was part of this unit it would be perfect.
Back to Top

ドライエアサーキュレーターユニット

 Open Drawer of the PACU2
Click to Enlarge

ユニットPACU2の引き出しを開けて、フィルタのチェックや交換を行えます。
  • 3段階で空気をろ過するこのシステムには、乾燥剤フィルタ、15 µm粒子フィルタ、13Xモレキュラーシーブが付属します。
  • ピュアでクリーンな環境が必要な用途に適しています。
  • 19インチラックに取り付け可能なタイプもございます。ご希望の場合は当社までお問い合わせください。
  • 長さ4 mの低ガス放出チューブが付属(追加のチューブも下記にて別途ご購入いただけます)

ドライエアーサーキュレーターユニットPACU2は、閉ループ型の空気ろ過装置で、複数のフィルタによって空気内の湿気と粒子を除去します。光共振器内の空気をフィルタリングしたり非常にクリーンでドライな空気を循環させるのに適しています。システムに付属するフィルタは、乾燥剤フィルタ付き4 Åモレキュラーシーブ、15 µmインライン粒子フィルタ、ならびに乾燥剤フィルタ付き13Xモレキュラーシーブの3枚です。

ユニット前面のロックハンドルを引き上げると、引き出しが開き、フィルタや内部コンポーネントにアクセスできます。引き出しを開けるとフィルタ筐体のビューイングウィンドウからフィルタPACU2F1およびPACU2F3の乾燥剤が見えるため、飽和しているかどうかを確認することができます。乾燥剤がピンクに変わることで、フィルタの交換時期を示します。 フィルタが飽和状態になると、空気流量が減少します(流量計で表示)。交換用フィルタは下記にて別途販売しております。あるいは、マニュアルの再生手順に従って乾燥剤を再生することもできます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
PACU2 Support Documentation
PACU2NEW!ドライエアサーキュレーターユニット
¥447,168
7-10 Days
Back to Top

交換用フィルタ、ドライエアサーキュレーターユニットPACU2用

View Ports Showing Used Desiccant
Click to Enlarge

フィルタPACU2F1のウィンドウから見た水分飽和状態の乾燥剤(ピンク色)
View Ports Showing Unused Desiccant
Click to Enlarge

フィルタPACU2F1のウィンドウから見た未使用の乾燥剤(青色)
  • PACU2システム用の交換フィルタ
    • PACU2F1:乾燥剤および4 Åモレキュラーシーブ
    • PACU2F2:焼結細孔エレメントフィルタ、15 μmを超える微粒子に対応
    • PACU2F3:乾燥剤および13Xモレキュラーシーブ

フィルタPACU2F1、PACU2F2、PACU2F3は、ドライエアサーキュレーターユニットシステムPACU2用の交換用フィルタです。フィルタPACU2F1は、空気/ガス乾燥用の乾燥剤および水分容量70 gの4 Åモレキュラーシーブで構成されています。フィルタPACU2F2は、焼結細孔エレメントフィルタで、15 μm以上のサイズの微粒子を95%以上の効率で除去します。フィルタPACU2F3は13Xモレキュラーシーブと乾燥剤で構成され、揮発性有機化合物を捕捉します。フィルタが飽和状態になると、空気流量が減少します(流量計で表示)。

フィルタPACU2F1およびPACU2F3の乾燥剤は、水分で飽和すると青色からピンク色に変化します。 フィルタの飽和状態はPACU2ユニットの引き出しを開けて、フィルタ筐体のビューイングウィンドウからチェックできます。 乾燥剤フィルタは数か月で交換が必要になる場合もございますが、 乾燥剤とモレキュラーシーブは加熱することで再生可能です。乾燥剤フィルタの交換や再生方法については、PACU2ユニットのマニュアルをご覧ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
PACU2F1 Support Documentation
PACU2F1NEW!PACU2用交換フィルタ、乾燥剤および4 Åモレキュラーシーブ
¥47,950
7-10 Days
PACU2F2 Support Documentation
PACU2F2NEW!PACU2用交換フィルタ、焼結細孔エレメント
¥4,658
7-10 Days
PACU2F3 Support Documentation
PACU2F3NEW!PACU2用交換フィルタ、乾燥剤および13Xモレキュラーシーブ
¥47,950
7-10 Days
Back to Top

追加チューブ、ドライエアサーキュレーターユニットPACU2用

  • ドライエアサーキュレーターユニットPACU2用の低ガス放出チューブ
  • 内径4.6 mm x 外径6.4 mm、1 MPa @ 20 °C
  • 連続動作温度: -20 °C~200 °C
  • 長さ:4 mならびに8 mをご用意

この低ガス放出チューブは、空気または不活性ガス(N2)をドライエアサーキュレーターユニットに供給し循環させるために必要な部品です。このチューブは、摩耗や一般的な化学薬品への耐性があるため、高純度の維持が重要な用途にお使いいただけます。最大圧力定格は20 °Cにおいて1 MPaで、長さは4 m(型番PACU2T4)と8 m(型番PACU2T8)をご用意しています。PACU2システムにはチューブPACU2T4が付属します。このチューブが対応可能な空気の温度は-20 °C~200 °Cですが、PACU2の対応温度は5 °C~40 °Cとなります。

注:PACU2システムには低ガス放出チューブまたは高剛性チューブのみご使用いただけます。それ以外のチューブ(ホースHPU6など)には対応しておりませんのでご注意ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
PACU2T4 Support Documentation
PACU2T4NEW!低ガス放出チューブ、内径4.6 mm x 外径6.4 mm、長さ4 m
¥6,028
7-10 Days
PACU2T8 Support Documentation
PACU2T8NEW!低ガス放出チューブ、内径4.6 mm x 外径6.4 mm、長さ8 m
¥10,481
7-10 Days
Back to Top

交換用粒子フィルターセット、ドライエアサーキュレーターユニットPACU(旧製品)用

Vent Holes Showing Used Desiccant
Click to Enlarge

PACUシステム(旧製品)内の水分飽和状態の乾燥剤(ピンク色)
Vent Holes Showing Unused Desiccant
Click to Enlarge

PACUシステム(旧製品)内の未使用の乾燥剤(青色)
  • 空気ならびにガス乾燥用乾燥剤フィルタ
  • フィルターセットには15 µmインライン型粒子フィルタならびに13Xモレキュラーシーブが付属
  • ドライエアサーキュレーターユニットPACU(旧製品)用の交換フィルタ

フィルタPACU-FTR1は、旧製品であるドライエアサーキュレーターユニットシステムPACU用の空気ならびにガス乾燥用乾燥剤フィルタの交換品です。水分飽和状態になるとフィルタの色は青からピンクに変わります。右の写真の通り、ユニットを分解しなくてもユニット上面の通風口から乾燥剤の飽和状態を確認することができます。乾燥剤フィルタは数か月で交換が必要になる場合もございます。交換方法についてはPACUユニット(旧製品)のマニュアルをご覧ください。

PACU-FTR2ならびにPACU-FTR3は、ドライエアサーキュレーターユニットPACU(旧製品)用の交換フィルターセットです。各セットの1つ目のフィルタは、95%以上の粒子除去効率を有する15 µmインライン型粒子フィルタです。2つ目は揮発性有機化合物を捕える13Xモレキュラーシーブです。フィルタが飽和状態になると、空気流量が減少します(流量計で表示)。交換の際には両方のフィルタを一緒に交換する必要があります。交換方法についてはPACUのマニュアルをご覧ください。

13Xモレキュラーシーブは2種類あります。フィルタを交換する際は、同じ形式のモレキュラーシーブが入ったセットを使用する必要があります。2015年9月1日よりも前にご購入のPACUシステムにはPACU-FTR2をご購入ください。2015年9月1日以降にご購入のPACUシステムにはPACU-FTR3をご購入ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
PACU-FTR1 Support Documentation
PACU-FTR1PACU用交換乾燥剤フィルタ
¥15,847
7-10 Days
PACU-FTR2 Support Documentation
PACU-FTR2交換用粒子フィルターセット(2015年9月1日以前にご購入のPACU用)
¥60,744
7-10 Days
PACU-FTR3 Support Documentation
PACU-FTR3交換用粒子フィルターセット(2015年9月1日以降にご購入のPACU用)
¥46,513
7-10 Days
Last Edited: Sep 13, 2013 Author: Mike Yanakas
