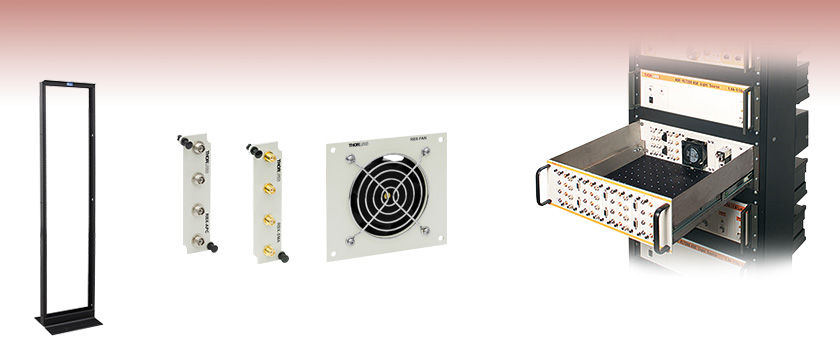

7' x 19" EIA Width Full Size Floor Standing Rack
Side Holes Allow Multiple Racks to be Bolted Together
Weight Capacity: 750 lbs (Load Must be Evenly Distributed)

Extensive Series of Quick Connect
Subpanels (Not to Scale)

RK3884

Easy Access to Your Optical Layout when Open
Fully Protected when Closed

RBX-APC

RBX-SMA

RBX-FAN

Please Wait

概要
Smart Pack
Feedback

これらの高耐荷重の19インチ備品用ラックは、研究室の整理整頓に適した製品です。ラックの高さ方向に均等に搭載された場合の最大許容荷重は約340 kgです。当社では、このラックの機能性を高めるために、ファイバやBNC用の配線板からモジュール式の試作機用の筺体、保管用シェルフまで、さまざまなアクセサリをご用意しています。ラックシステムに適合する各部品は、高さがラックユニット(U)で定義されています。このUは、機器用ラックにおいて、その部品がどのくらいの場所を占めるかを示しています。ラック用製品と関連するアクセサリの詳細は下記でご覧いただけます。

当社の19インチ備品用ラックは、当社のScienceDesk™シリーズのワークステーションまたはNexus^®光学テーブルワークステーションに直接取り付けが可能です。

Click to Enlarge

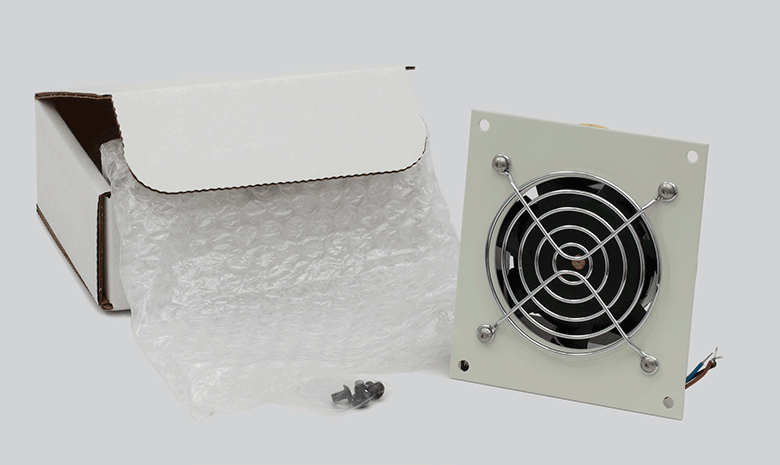

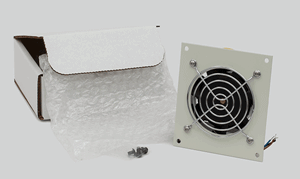

Figure 2.1 RBX-FAN Packaging

Smart Pack

Item #	% Weight Reduction	CO₂-Equivalent Reduction^a
RBX-FAN	12.21%	0.60 kg
RBX-AC	14.97%	0.73 kg

Smart Pack

Reduce Weight of Packaging Materials
Increase Usage of Recyclable Packing Materials
Improve Packing Integrity
Decrease Shipping Costs

Thorlabs' Smart Pack Initiative is aimed at waste minimization while still maintaining adequate protection for our products. By eliminating any unnecessary packaging, implementing packaging design changes, and utilizing eco-friendly packaging materials for our customers when possible, this initiative seeks to improve the environmental impact of our product packaging. Products listed here are now shipped in re-engineered packaging that minimizes the weight and the use of non-recyclable materials.^b As we move through our product line, we will indicate re-engineered packages with our Smart Pack logo.

Travel-based emissions reduction calculations are estimated based on the total weight reduction of packaging materials used for all of 2013’s product sales, traveling 1,000 miles on an airplane, to provide general understanding of the impact of packaging material reduction. Calculations were made using the EPA’s shipping emissions values for different modes of transport.
Some Smart Pack products may show a negative weight reduction percentage as the substitution of greener packaging materials, such as the Greenwrap, at times slightly increases the weight of the product packaging.

Posted Comments:

user (posted 2024-02-20 14:16:15.587)

For the RBX panels, it would be very convenient, if the patch panel would also be available for LEMO and for your 3pin photodiode power cables, as well as providing associated .3/.5m cable extension for inside of optical enclosures.

jdelia (posted 2024-02-22 03:09:58.0)

Thank you for contacting Thorlabs, and for providing this valuable suggestion. While this is not something we currently offer, we can certainly look into providing it in the future.

Robin Laing (posted 2024-02-13 22:43:40.83)

I am working on a project for another organization. I downloaded the step files in an effort to save me time in the modelling for the project as I did in the past with Hammond step files. I was surprised that the model is a single item, and not broken down into individual parts. It would be nice to be able to at least remove the top cover for planning purposes and lay out components in the case. I do have the tools to edit the file but I shouldn't have to do that.

cdolbashian (posted 2024-02-19 11:27:54.0)

Thank you for reaching out to us with this inquiry. After discussing this with you, it seems like you had an "auto-merge" setting enabled on your CAD software, which was creating a singular solid body, instead of component-level multi body assembly. I can confirm that our file is indeed functional, and that you also have it working as expected now.

user (posted 2024-01-24 12:09:01.993)

What weight can the Fixed Rack Shelf (Plain 17" x 11" Surface RK4101) support?

jpolaris (posted 2024-01-30 05:50:53.0)

Thank you for contacting Thorlabs. We have not done definitive testing of RK4101 load capacity at this point in time. However, the shelf material is 16 gauge cold-rolled steel, so the thickness of the shelf is approximately ~1.52 mm. The amount of shelf deformation will be dependent on how concentrated the load is in the center of the shelf. For reference, the RK3884 equipment rack that RK4101 is designed to attach to can support up to 340 kg as long as the load is evenly distributed amongst the shelves. If you were to the maximum number of RK4101 shelves on RK3884, then this would be ~17 kg of load per RK4101 shelf. To keep things safe, I would not place much more than 13 kg on each shelf.

Dodd Gray (posted 2023-08-25 06:24:32.48)

Are the mating sleeves on the RBX-APC fiber optic connector sub-panel compatible with PM fiber? If not, please add an RBX subpanel with PM fiber mating sleeves!

cdolbashian (posted 2023-08-30 01:07:41.0)

Thank you for reaching out to us with this inquiry Dodd. Indeed, this is not something which we have already as a stock component. It seems like the component bulkhead would be the ADAFCPM3 to have the highest tolerance and lowest losses when coupling PM fibers. I have submitted this request internally, as this seems like a good addition to our catalogue.

daniel hickstein (posted 2023-06-30 11:31:50.287)

I wanted to seal the bottom of the RBX32 to prevent airflow through those holes. I found this adhesive plastic from McMaster to be useful: https://www.mcmaster.com/3697N37/

jdelia (posted 2023-07-03 12:50:02.0)

Thank you for contacting Thorlabs. We appreciate you sharing this development with us and leaving your feedback.

Vladimir Schkolnik (posted 2023-01-26 21:15:00.187)

Hi, is it possible to get the RBX32/M without the optical breadboard?

jgreschler (posted 2023-01-27 10:29:22.0)

Thank you for reaching out to Thorlabs. Customization service on rack mounted hardware can be requested by emailing techsupport@thorlabs.com. I have reached out to you directly to discuss this application.

Ali Kaichouhi (posted 2023-01-11 16:17:08.45)

It seems that the base is very narrow, so the rack has a real chance of falling if there is no equilibrium, right? And is it possible to put mobile wheels underneath it, such as the PSY140 castors?

jdelia (posted 2023-01-13 02:35:51.0)

Thank you for contacting Thorlabs. You are correct in that the load you apply on these racks must be evenly distributed. Unfortunately, we do not have a suggested method for installing wheels and the casters you mention are not directly compatible.

user (posted 2022-02-28 17:03:41.917)

Hello, Are EC2U and EC3U able to be removed from the rack without unscrewing? E.g. a latch on the sliding rails allows the box to be removed from the rails?

cdolbashian (posted 2022-03-04 04:59:04.0)

Thank you for contacting Thorlabs. EC2U and EC3U are designed for mounting screws in through the mounting holes of the brackets. At current stage, they cannot be removed from the rack without unscrewing. I have posted your request on our internal engineering forum for further consideration as a future product. Thank you for the excellent feedback!

ashish kumar (posted 2021-07-20 14:55:07.297)

I want to use an exhaust fan for a chassis to efficiently throw the air out of the system. I have made holes in the panel. I want to ensure that the fan is an exhaust fan and not a cooling one. Is it throwing the air out or pulling the air at the place where it is mounted. Clarifications are needed.

cdolbashian (posted 2021-08-27 11:02:48.0)

Thank you for reaching out to us Ashish. The fan will pull air into the rack-mounted component by default. If you want it to blow air out of the unit, you are free to reverse the physical orientation of the fan.

user (posted 2021-05-06 11:01:35.553)

The RBX/32M is great, and of excellent build quality. The only issue with this unit: it uses an imperial screw to lock, whereas the inner breadboard is metric - so I still need two sets of hex keys to use this! Please consider replacing this with a metric locking screw in the future.

YLohia (posted 2021-05-06 02:09:25.0)

Hello, thank you for your feedback! We will consider implementing these design changes on a future revision of this product.

user (posted 2017-10-05 16:33:57.413)

Is the rack free standing or does it need to be screwed into the floor somehow? It does not mention this need, but the base looks much shallower than my sr830 lock-in amplifier, so it might topple over!

tfrisch (posted 2017-10-05 02:26:17.0)

Hello, thank you for contacting Thorlabs. The base is 15"x20.25" and has 0.75" clearance holes that you could use to bolt it down. The full drawing is here: https://www.thorlabs.com/_sd.cfm?fileName=6529-E0W.pdf&partNumber=RK3884

sjobling (posted 2015-04-28 18:40:26.76)

It would be useful to have access to a basic drag chain for a cable guide on sliding drawers in a rack mount. This would allow me to slide the drawer in and out without putting tension on any fibers/cables/etc that are inside the drawer.

cdaly (posted 2015-04-29 03:19:36.0)

Response from Chris at Thorlabs: Thank you for your feedback. At the moment, we do not offer drag chains, but do provide cable management that might be possible for you to use in the drawers here: https://www.thorlabs.com/newgrouppage9.cfm?objectgroup_id=2685

neil.troy (posted 2014-02-20 10:00:23.917)

What is the maximum height of an internal component when the chassis is closed?

jlow (posted 2014-02-25 04:14:46.0)

Response from Jeremy at Thorlabs: The maximum height is about 4.7".

jjurado (posted 2011-07-11 16:29:00.0)

Response from Javier at Thorlabs to avle: Thank you for contacting us. We will upload this model to the web in the next few days. In the meantime, I will send it to you directly.

avle (posted 2011-07-05 19:13:48.0)

Do you have 3D solidworks models for RBX32 rack box, and associate panels/accessories? This would be highly useful. Thanks!

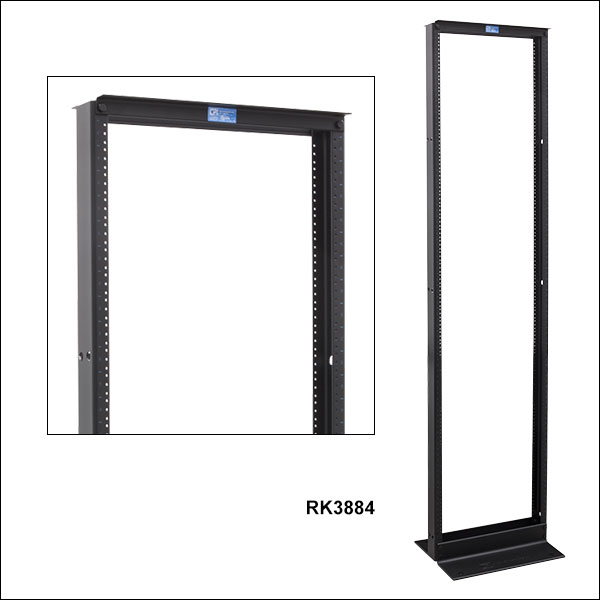

19インチ備品用ラック

ズーム

標準的な19インチEIA機器用ラック
高さ2.1 mの床置きラック(45U取付け可能なスペース)
高耐荷重76.2 mm幅縦置き用の支柱
搭載許容荷重：340 kg(荷重は均一に)
取付け穴：5/8インチ、5/8インチ、1/2インチのパターンで連続した#12-24タップ穴
側面の穴により複数のラックを連続して固定可能
#12-24取付けネジ(50個)が付属

こちらの頑丈な機器用ラックは業界水準のアルミニウム製でUチャンネル、角度押出成型となっております。ラックの高さは2.1 mで、45Uのラックシェルフや部品の取付けが可能なスペースがあります。ラックの高さに均等に荷重が加わった場合の最大許容荷重は340 kgです。ラックRK3884には#12-24取付けネジが50個付属しています。追加の#12-24取付けネジ(型番RK5000)は、このページの下でご紹介しています。

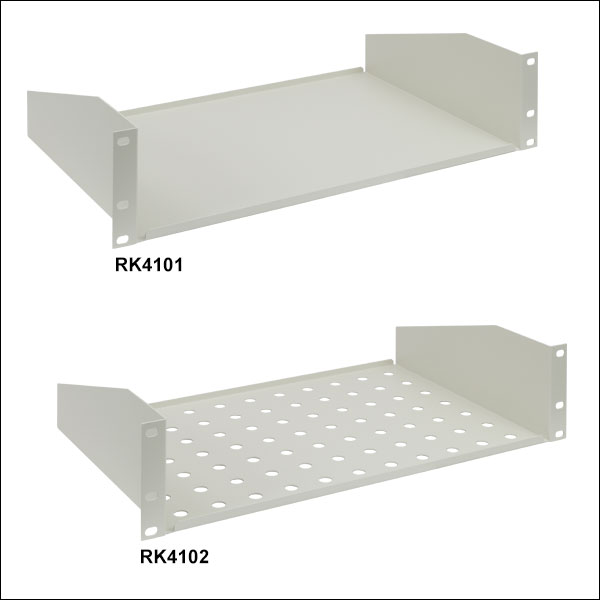

固定式ラックシェルフ

ズーム

Click to Enlarge
Figure 292A ポストにマウントされた光学素子が保管されたラックシェルフRK4102と、オプトメカニクスキットが搭載されたフラットなラックシェルフRK4101が取り付けられた備品用ラック。

ラックシェルフは、標準の19インチラックでオプトメカニクス部品を保管していただくのに便利です。ラックシェルフRK4101は表面が平坦で、当社のオプトメカニクスエッセンシャルキットを保管いただくのにちょうど良いサイズです。ラックシェルフRK4102にはØ12.7 mm(Ø1/2インチ)穴が38 mmの中心間隔で77個あいているので、Ø12 mm～Ø12.7 mm(Ø1/2インチ)ポストに取り付けられた部品を保管するのに便利です。

19インチ備品用ラックとご使用の際は、これらのシェルフは88.9 mmもしくは2U分のスペースをとります。19インチラックには#12-24ネジ(別売り)で取り付けることができます。取付け用のネジはこのページの下でご紹介しています(型番RK5000)。

ラック用引出し

ズーム

Click to Enlarge
付属の仕切り板キットRAU001を装着した引出しRAU400

3種類の高さを選択可能： 2U(88.9 mm)、3U(133.3 mm)、4U(177.8 mm)
フルエクステンション式のボールベアリングスライダ
黒色紛体塗装仕上げ
内部にはゴム製のマット
仕切り板キット(型番RAU001)が付属
セキュリティ対策用のロック付き

この引出しは多用途に利用でき、一般的な収納に適しています。 19インチのラックシステムに対応しており、2U(88.9 mm)、3U(133.3 mm)、4U(177.8 mm)の3種類の高さからお選びいただけます。黒色紛体塗装が施された厚さ1.2 mmのスチール製です。滑らかなローラーベアリングランナ上を移動し、引出しスライドに結合させる方法で、引出しは筐体から取り外すことができます。各引き出しはロック可能で、鍵が2つ、ラックに固定する際に使用するナットと#12-24 UNCネジが4つ、ゴム製のベースマット、および仕切板キットRAU001が付属します。仕切板キットRAU001は、追加でご購入いただくことも可能です。

仕切板キットRAU001を使用して、複数の小さな収納箱を作成することができます。このキットは、右の写真のように2組のプラスチック製の板で構成され、それぞれ引出し内部の縦および横と同じ長さになっています。仕切板は移動したり組み合わせて固定したりでき、様々な配置構成が可能です。また、カットしてカスタム使用の収納箱を作成することもできます。

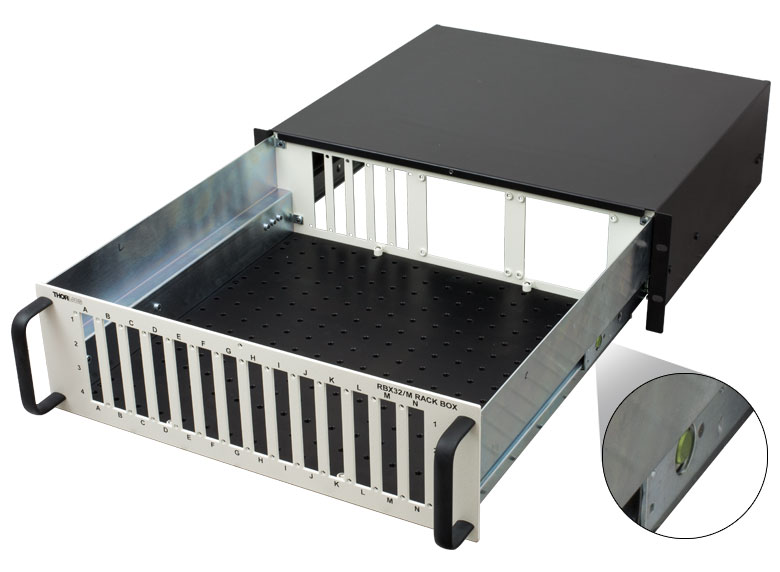

ラック用筐体

ズーム

Click to Enlarge
Figure 226A 引き出しを開けた空の状態の筐体(背面の標準スロット、ワイドスロットは空の状態)。

Available Subpanels
Fiber Connector Panels
Electrical Connector Panels
Cooling Fan Panel
AC Power Entry Panel
Blank Panels

引き出し式ボックスに幅6.35 mmの光学ブレッドボードが内蔵
中心間隔25 mmでM6取付け穴
ラックボックスを引き出すと広い作業面(39.4 cm x 40.6 cm)　
ラックボックスシャーシは用途別のシステム構築用にサブパネル無しで販売
ローラーベアリングスライド：耐荷重約80 kg
光学システムのレイアウトに簡単にアクセス　
引き出しが閉じられた状態では完全に内部を保護

この汎用性の高い試作用ラック用筐体は、ファイバーベースのアセンブリを独自に構築するのにお使いいただけます。14か所の簡単接続式サブパネル用スロットにより、光ファイバや電機系統のシステムを配置することができます。サブパネルにはファイバ接続パネル、電気接続パネル、冷却ファンパネル、AC電源モジュールパネル、ブランクパネルがあります。シャーシには、サブパネルが付いていないので、用途に応じたシステムを構築いただくことができます。　

システムが開いている状態のときにシャーシの位置が固定されます。シャーシを閉じるには側面の緑色のボタンを押してください(Figure 226Aをご覧ください)。シャーシを閉じている状態で、取り付けられるアセンブリの高さは最大で119.4 mmです。

このラック用筐体は、#12-24ネジ(別売り)で標準の19インチ装置用ラックに取り付けることができます。ラックシステム内でご使用の場合、このラック用筐体の高さは132.1 mmもしくは約3U分になります。取付けネジはこのページの下でご紹介しています(型番RK5000)。

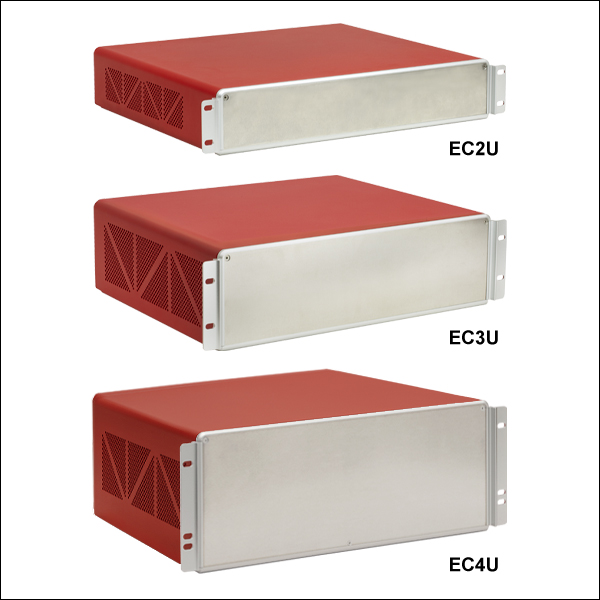

電子回路用筐体

ズーム

Enclosure Item #	Height in Rack Units	Enclosure Dimensions^a (W x D x H)
EC2U	2U	482.6 mm x 377.2 mm x 88.4 mm (19.00" x 14.85" x 3.48")
EC3U	3U	482.6 mm x 377.2 mm x 132.9 mm (19.00" x 14.85" x 5.23")
EC4U	4U	482.6 mm x 377.2 mm x 177.4 mm (19.00" x 14.85" x 6.98")
EC5U	5U	482.6 mm x 377.2 mm x 222.3 mm (19.00" x 14.85" x 8.75")
EC6U	6U	482.6 mm x 477.2 mm x 266.3 mm (19.00" x 18.79" x 10.48")

取付けブラケットを含む筐体外部の寸法です。各筐体の寸法の詳細は、下の赤いアイコン()をクリックするとご覧いただけます。

Click to Enlarge
開いた状態の電子回路用筐体EC2U

電子回路用の空の筐体
19インチラック用
3種類の高さをご用意：2U、3U、4U、5U、6U
製品ページはこちらをご覧ください。

電子回路用筐体は、19インチラックマウント型の電子デバイスを独自に製作したいお客様のために設計されています。サイズは5種類ご用意しております(右表をご覧ください)。こちらでご紹介しているアルミニウム製筐体の前面および背面パネルはブランクになっており、取付けブラケットが2つ付いています。

筐体にはM3のボタンヘッドキャップスクリュが4つ付属しており、取付けボードECUMBまたはブレッドボードMSBU3038/M(どちらも別売り)を内部に固定できるようになっています。取付けボードECUMBには18 mm x 5 mmのスロットがあり、PCB、開発ボード、電源などの電子部品を取り付けることができます。また、ブレッドボードMSBU3038/MにはM4およびM6のタップ穴が高密度に配列されており、これを用いてオプトメカニクス部品を筐体内部に取り付けることができます。プラットフォームECCPには、38 mmのスイベル式キャスター4つと、折り畳み可能なハンドルが2つ付いており、19インチラック筐体を簡単に移動できます。こちらの筐体は、アクセサリを追加してベンチトップ型にすることもできます。筐体およびアクセサリについての詳細はこちらをご覧ください。

筐体を開ける際は、背面パネルと底面に付いている皿ネジを付属の2 mm六角レンチで取り外し、筐体上部をスライドさせて外します。筐体の開け方の詳細は、下の型番横の赤いアイコン()をクリックしてSpec Sheetをご覧ください。

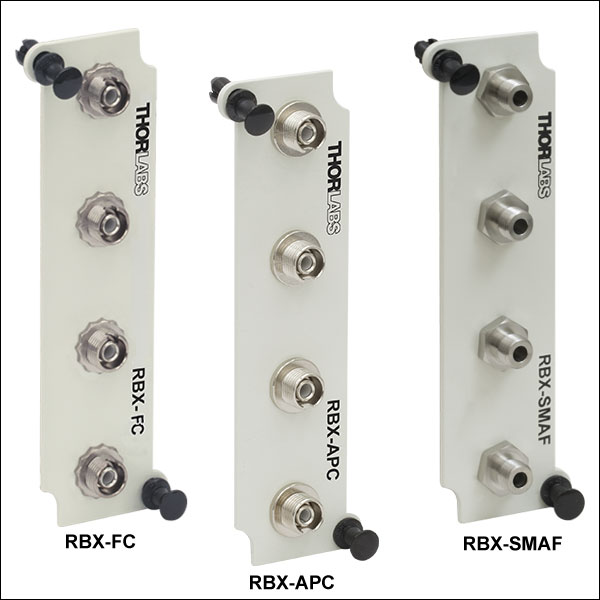

ファイバ接続パネル

ズーム

ラック用筐体RBX32/Mに対応する光ファイバ用サブパネル
各パネルにはファイバ用コネクタが4つずつ付属
- RBX-FC：FC/PC-FC/PCアダプタADAFC1
- RBX-APC：FC/APC-FC/APCアダプタADAFC4
- RBX-SMAF：SMA-SMAアダプタADASMA
「スナップオン」式のモジュール設計

当社のファイバ接続パネルを使用することで、上記掲載のRBX32/Mのようなラック用筐体内のセットアップや機器と、筐体の外にあるファイバーコンポーネントを接続することができます。各パネルには、取り外し可能なアダプタが4つずつ付属しており、システムの用途に応じてパネルをカスタマイズできます。「スナップオン」式のパネル設計により、ラック用筐体から素早く着脱できます。

同じ形状の電気接続パネルやブランクパネルも以下にご紹介しております。

RBX-FC
パネルRBX-FC には、2.2 mmのワイドキー光ファイバーケーブルに対応するFC/PC-FC/PCアダプタADAFC1が4つ付属します。フラットFC/PCコネクタは、角度付きFC/APCコネクタと比較してアライメントの影響をほとんど受けないので、ワイドキー用スロット付きアダプタに対してはナローキーとワイドキーの両方のFC/PCコネクタを接続できます。一方、これらのアダプタはナローキーFC/APCコネクタと構造的には接続できますが、ワイドキー用スロットであるため角度付きナローキーFC/APCコネクタの適切なアライメントは難しくなります。従って、FC/APCコネクタを使用する用途には、パネルRBX-APCをお勧めいたします。

RBX-APC
パネルRBX-APCには、2.0 mmのナローキー光ファイバーパッチケーブルに対応するFC/APC-FC/APCアダプタADAFC4が4つ付属します。これらのナローキー用スロット付きアダプタは、角度付きナローキーFC/APCコネクタを接続した時に適切なアライメントが得られます。これらのアダプタにはナローキーFC/PCコネクタも構造的には接続できます。しかし平坦なFC/PCコネクタは、回転アライメントの影響をあまり受けませんので、上記掲載のワイドキー用スロット付きアダプタを用いたRBX-FCを代替品としてお使いいただくことが可能です。

RBX-SMAF
パネルRBX-SMAFには、SMA-SMAアダプタADASMAが4つ付属します。SMA905型コネクタ同士を直接接続することが可能ですが、SMA906型コネクタ同士を接続するためのものではありません。

電気接続パネル

ズーム

ラック用筐体RBX32用電気接続サブパネル

RBX-BNC：4個のBNCコネクタ付き(各背面にはんだ端子付き)
RBX-DB9：2個のDB9メス型コネクタ付き(各背面にはんだ端子付き)
RBX-SMA：4個のSMAメス-メス型RFコネクタ付き(T4285)

「スナップオン式」モジュール設計

このパネルをお使いいただくと標準の19インチラックで一般的な電気接続が可能になります。当社ではBNC、SMA、SMC、バナナ型などを網羅した電気アダプタやケーブルをご用意しています。

冷却ファンサブパネル

ズーム

115 V/230 VAC駆動の冷却ファン
3000RPM(電源周波数60Hz)/2500RPM(電源周波数50Hz)で動作
最大CFM定格: 25
4個の#8-32ボタンネジが付属

この冷却ファンパネルは、ラック用筐体RBX32/M(上記参照)の背面にあるワイドスロットに取り付けます。各シャーシには最大2つの冷却ファンが取付け可能です。金属製のパネルには4つの貫通穴があるので、付属の4個の#8-32ボタンネジをお使いいただけます。

AC電源入力付きモジュールパネル

ズーム

125/250 VACに対応
定格電流: 0.1～15 A
4個の#8-32ボタンネジが付属
IEC/EN 60320-1に準拠した3ピンインレットコネクタC14

この電源モジュールパネルは、ラック用筐体RBX32/M(上記参照)背面のワイドスロットに取り付けられます。金属製のパネルには4つの貫通穴があるので、付属の4個の#8-32ボタンネジをお使いいただけます。

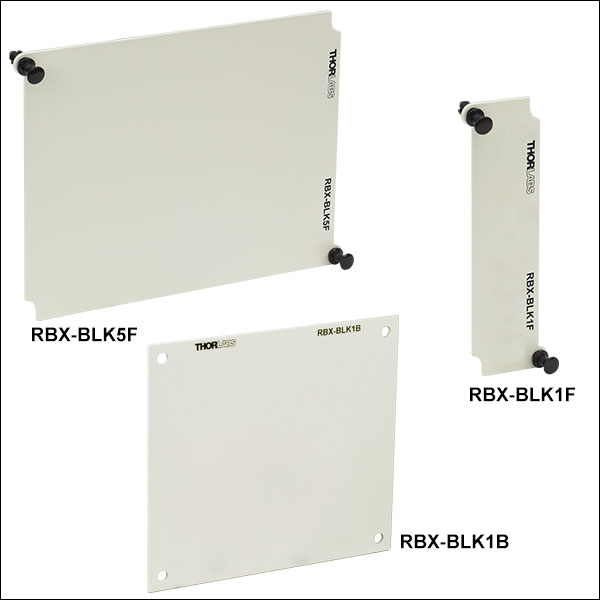

ブランクパネル

ズーム

RBX-BLK1F: 標準スロット1ヶ所用ブランクパネル
RBX-BLK5F: 標準スロット5ヶ所用ブランクパネル
RBX-BLK1B: 背面ワイドスロット1ヶ所用ブランクパネル
「スナップオン式」モジュール設計

このブランクパネルは、独自のコネクタ配置の設計をご希望の場合、もしくは当社では取扱いのないコネクタをご使用になる場合にお使いいただけます。また、ご使用にならないスロットを塞いで埃などから筐体内を守る用途にもお使いいただけます。

パイロットポイント型ナベネジ

ズーム

ラック用の大型ナベ頭付きネジ
#12-24ネジ
パイロットがネジ山の縦傷を防止
機器の傷を防ぐ硬質プラスチック製ワッシャ

このラック用ネジは、当社のラック用筐体、固定式ラックシェルフなどのラック取付け用機器を標準の19インチ装置用ラックに取り付ける際にご使用いただけます。1パック50個入りで、プラス、マイナスドライバの両方が使えます。硬いプラスチック製ワッシャが付属しています。
