赤外域(MIR、FIR)エアスペース型アクロマティック複レンズ、7～12 µm

AR Coating for 7 - 12 µm
Design Wavelengths at 8 µm, 10 µm, and 12 µm
1" Outer Diameter Aluminum Housing

AC254-050-E3

f = 50 mm

AC254-200-E3

f = 200 mm

Each mount includes an engraved arrow
indicating the direction of light propagation
required to collimate a point source.

Related Items

Achromatic Lenses

Aspheric Lenses

Microscopy Tube Lenses

Mid-IR Lasers

Off-Axis Parabolic Mirrors

Optics Lab Supplies

ZnSe Cylindrical Lenses

Please Wait

概要
Feedback

General Specifications
Antireflection Coating Reflectance^a	R_avg < 1.0%, R_abs < 2.0% from 7 to 12 µm, 0° AOI
Transmission^a	T_avg > 97.0%, T_abs > 92.0% from 7 to 12 µm, 0° AOI
Design Wavelengths	8 µm, 10 µm, and 12 µm
Diameter	Ø1" (Ø25.4 mm)
Dimension Tolerance	+0.0/-0.1
Centration	< 3 arcmin
Clear Aperture	Ø20.0 mm
Spot Size	Diffraction Limited On Axis
Substrates	Zinc Selenide^b and Zinc Sulfide
Focal Length Tolerance	±1% at 10.6 µm
RMS WFE	< λ/10 @ 10.6 µm
Surface Quality	60-40 Scratch-Dig

リンクをクリックすると基板材料の仕様がご覧いただけます。

Click to Enlarge

特長

エアスペース型の複レンズであるため単レンズよりも優れた収差性能
7～12 µm対応のARコーティング
基板材料はセレン化亜鉛(ZnSe)と硫化亜鉛(ZnS)
SM1部品に取り付け可能なØ25.4mm(1インチ)マウント、刻印付き

当社のエアスペース型アクロマティック複レンズは、波長7～12 µm範囲用のARコーティングが施されています(各コーティングの表面反射率は下表内グラフを参照)。このレンズは、2種類のARコーティング付きレンズを組み合わせており、1つはセレン化亜鉛基板、もう1つは硫化亜鉛基板からできています。このページでご紹介しているアクロマティック複レンズは、 8 µm、10 µm、12 µmの3種類の波長で設計しています。これら3種類の波長に最適化して設計することにより、7～12 µm範囲での焦点の移動を最小限に抑えます(詳細は下のグラフをご覧ください)。

当社の長波長赤外域(LWIR)用アクロマティック複レンズは、外径が Ø25.4 mm(1インチ)の刻印付きマウントにあらかじめ取り付けられているので、既存の光学系への組み込みが容易です。各刻印には型番、ARコーティング範囲、焦点距離、点光源をコリメートする際の光伝播方向を示す矢印のほか、このレンズが無限共役比をもつことを示す無限の印が含まれています(発散性の点光源がレンズの平坦面から1焦点距離の位置に置かれると、曲面からの光線はコリメートされます)。

注：当社では、性能に影響を及ぼす可能性があるため、このレンズをマウントから取り外すことはお勧めしておりません。

Air-Spaced Doublets Selection Guide
UV (245 - 400 nm)	D (1.65 - 3 µm)
Visible (350 - 700 nm)	E (3 - 5 µm)
NIR (650 - 1050 nm)	E3 (7 - 12 µm)
Laser-Line (532 & 1064 nm)

Zemaxファイル
下の型番横の赤いアイコンをクリックするとZemaxファイルをダウンロードいただけます。

注：セレン化亜鉛(ZnSe)および硫化亜鉛(ZnS)は素手で取り扱うと危険な材料です。安全のため、取扱い時の手袋着用に加え、事後の徹底的な手洗いなど、すべての安全上のご注意をお守りください。
ZnSeの製品安全データシート(MSDS)はこちら (英語版はこちら) からダウンロードいただけます。

Posted Comments:

Marina Servol (posted 2022-10-03 08:41:32.437)

Hello, I have seen your achromatic doublets optimized for 3 - 5 µm and 8 -12 µm. I would like to know if you have a solution for the range 5 - 8 µm. Thanks for your answer. Sincerely, Marina

jdelia (posted 2022-10-03 02:55:39.0)

Thank you for contacting Thorlabs. Unfortunately, we do not offer any achromatic doublets optimized for this wavelength range. We apologize for the inconvenience. I could certainly pass along your feedback to our engineering team through our internal suggestion forum.

Junyu Li (posted 2022-01-20 05:58:00.28)

We would like to know the transmission spectrum of the AR coating above 12.5um and below 7.5um

jgreschler (posted 2022-01-24 04:03:19.0)

Thank you for reaching out to Thorlabs. Additional data can be requested by contacting our Tech Support team at techsupport@thorlabs.com. I have reached out to you directly to provide the requested data.

bdada (posted 2011-12-20 17:37:00.0)

Response from Buki at Thorlabs: We expect the air spaced doublets to handle up to a linear power density of 35kW/cm. Please contact TechSupport@thorlabs.com if you have any questions.

manuel.uphoff (posted 2011-12-12 06:26:00.0)

What is the damage threshold of these lenses for a cw CO2-Laser?

jjurado (posted 2011-08-01 09:24:00.0)

Response from Javier at Thorlabs to nick: Thank you for contacting us. We will send you this information shortly.

nick (posted 2011-07-25 08:35:22.0)

Can you please provide me with the optical prescription of this lens (radius, aspheric / conic terms, thickness, seperation distance)? Thank you in advance! Nick

エアスペース型アクロマティック複レンズ、7～12 µm

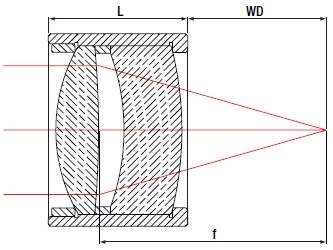

Item #	f (mm)	L (mm)	WD (mm)	Left Lens Material^b	Right Lens Material^b
AC254-050-E3	50 mm	15.0 mm	37.2 mm	Zinc Selenide	Zinc Sulfide
AC254-075-E3	75 mm	12.1 mm	65.1 mm
AC254-100-E3	100 mm	11.5 mm	90.5 mm
AC254-200-E3	200 mm	10.0 mm	194.3 mm

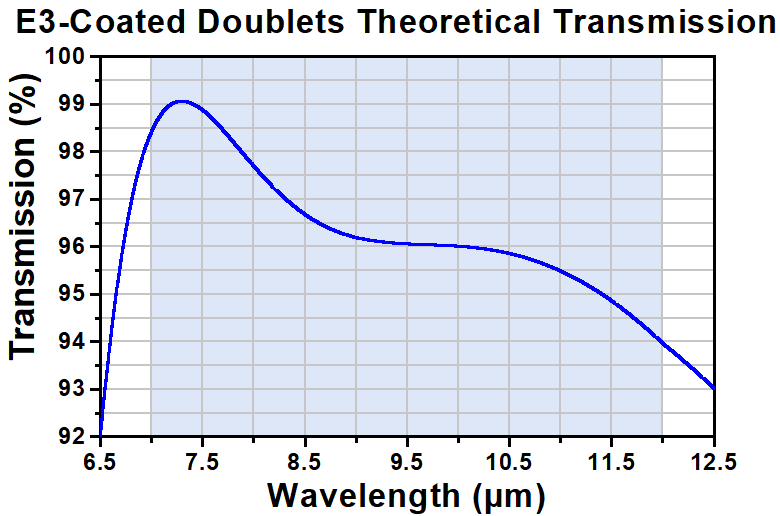

上のグラフのデータ(エクセルファイル)はこちらからダウンロードいただけます。
「Left」および「Right」は表のReference Drawing欄の図における左右のレンズを指しています。
こちらをクリックすると、焦点距離シフトのグラフ標示やデータのダウンロードが可能です。
