このページには、当社でご提供しているケーブルで少なくとも一方の端にSMAコネクタを持つ全ての製品が掲載されています。下記では、標準的なケーブルとプレミアムマイクロ波ケーブルの両方を掲載しています。その他の電気ケーブルについては下表のリンクからご覧ください。また、SMAコネクタ同士を接続する場合に、適切な結合トルクがかかるように、プリセット型トルクレンチを下記にてご用意しています。
| Electrical Cables Selection Guide | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BNC | SMA | Premium Microwave Cables | SMB | SMC | SHV | MMCX | 6-Pin HIROSE | USB | Banana Patch Cords | Piezo | Stepper & DC Servo | Detector Power Cable |
| Posted Comments: | |
DAGOBERTO DE FARIA
(posted 2022-09-14 21:10:18.773) Dear,
I noticed on the THORLABS website that the Company can manufacture SMA to SMA cables as per the End User's need.
I would like to know if you can manufacture LMR400 cables with SMA connectors as per the demand below?
- 1 (one) cable (LMR400) of 23 meters with SMA (male) and SMA (female) at both ends.
- 9 (Nine) cables (LMR400) of 5 meters, with SMA connectors (male) on both ends.
Regards,
Dagoberto Faria ksosnowski
(posted 2022-09-14 01:38:18.0) Hello Dagoberto, thanks for reaching out to Thorlabs. While we are able to offer many custom options for our SMA Fiber Optic cables, the RF Coaxial cables we supply are only at the fixed lengths available on our site, with the standard connector options. We don't have any products made with LMR-400 cable currently. ed.price
(posted 2015-09-15 15:59:01.37) Hi
I'm unsure about the frequency range for these cables. SMA cables normally go to 18 GHz or more but the spec on the website says 3 GHz. I expect this is a typo but can you confirm that for me please.
Thanks for your help besembeson
(posted 2015-10-02 12:37:56.0) Response from Bweh at Thorlabs USA: There are differences in the connector and cable material used, and these cover different frequency ranges. The ones we carry are for up to 3GHz. We offer higher frequency range cables as specials. massimo.giudici
(posted 2015-07-31 16:43:52.063) CA29XX were given at DC-12.4 GHz few years ago. Now they are announcend DC-3GHz???? besembeson
(posted 2015-09-24 09:47:25.0) Response from Bweh at Thorlabs USA: 3GHz is the correct specifications for the cables we carry. I will follow-up by email regarding the previous numbers. bdada
(posted 2012-01-26 17:21:00.0) Response from Buki at Thorlabs:
Thank you for using our feedback forum. We would like to assist you further with your application but we do not have your contact information. Please email TechSupport@thorlabs.com user
(posted 2012-01-11 20:50:29.0) Hello: how good is the isolation of coupling between calbes? |

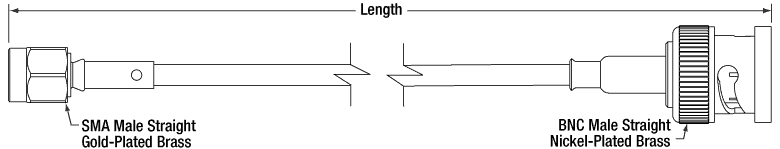

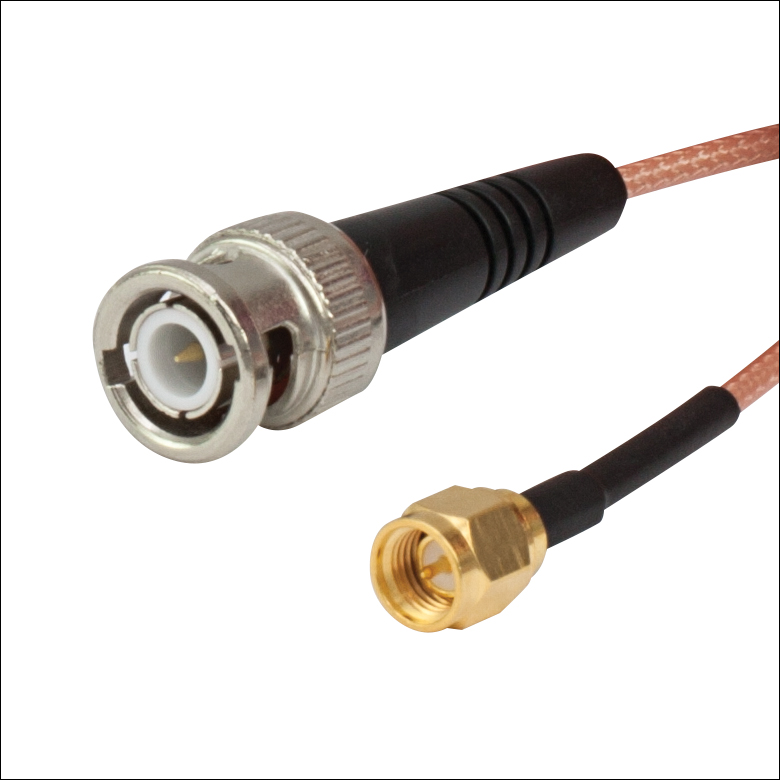

ズーム
- 長さ：152～1829 mm
- インピーダンス：50 Ω
- 周波数範囲：DC～3 GHz
- 耐電圧：750 V(RMS)
- 使用電圧：250 V(RMS)
- RG-316ケーブル
ズーム
Click to Enlarge
SMAオスコネクタ付き
| Common Specifications | |
|---|---|
| Outer Cable Diameter | 2.6 mm |
| Center Conductor (Solid) | Ø0.5 mm |
| Coupling Hex Nut Size | 5/16" |
| Recommended Coupling Torque | 5 in•lb (0.56 N•m) |
| Frequency Range | DC - 26 GHz |
| Impedance | 50 Ω |
| Withstand Voltage | 500 VDC |
| Minimum Bend Radius | 14 mm |
| Capacitance | 96 pF/m |
| Maximum Average Power | 28 W @ 10 GHz |
| Maximum VSWRa | 1.3 @ 18 GHz 1.7 @ 26 GHz |
| Propagation Velocity | 69.5% |
- 高周波用途向けプレミアムマイクロ波ケーブル
- 長さ76 mm～3048 mmをご用意
- インピーダンス:50 Ω
- 周波数範囲:DC～26 GHz
- 耐電圧:500 VDC
- ケーブル径:2.6 mm

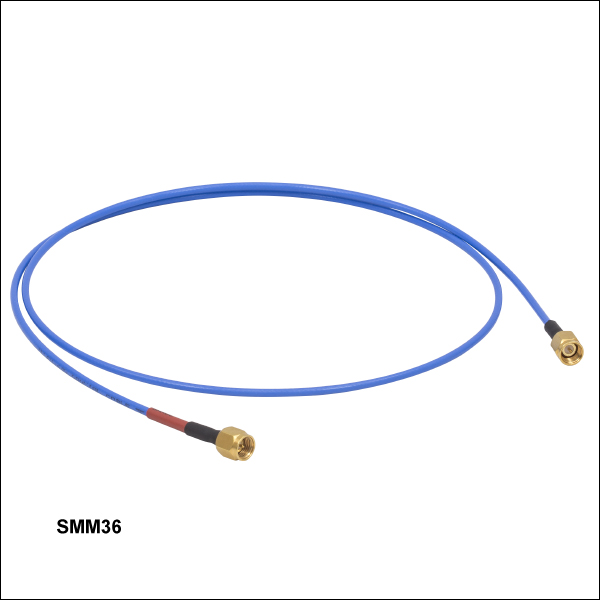

当社のSMA-SMAマイクロ波ケーブルはDC～26 GHzの周波数でご使用いただけます。両端ともSMAオスコネクタ付きです(右の写真参照)。長さは、76 mm～3048 mmをご用意しております。DC～26 GHzでは電圧定在波比(VSWR)が低く、挿入損失も小さいケーブルです。 用途に応じて最短の長さでご使用になることをお勧めします。
SMAコネクタは2.92 mm、3.5 mm、またはKコネクタに直接接続できます。 そのためこちらのケーブルは、当社の多くのSMAコネクタ付き高速ディテクタまたはLN変調器にご使用いただけます。
当社のプレミアムマイクロ波ケーブルの詳細については こちらをご覧ください。
こちらのケーブルを接続する際に適切な結合トルクがかかるようにプリセットされたトルクレンチも下記にご紹介しています。ケーブルに損傷を与えたり、全体の性能を落とす可能性がありますので、こちらの同軸コネクタの接続には常にトルク値がプリセットされたトルクレンチをお使いください。

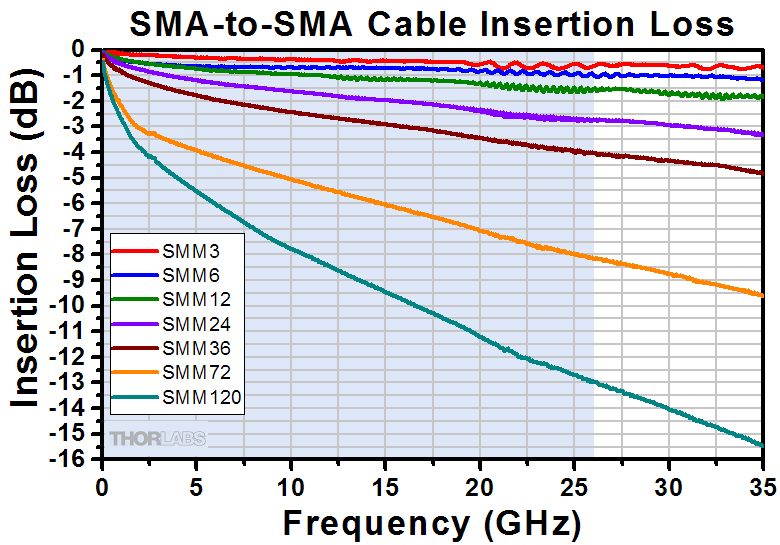

| Item # | Length | Max Insertion Loss | Insertion Loss Plot (Click to Enlarge) |
|---|---|---|---|
| SMM3 | 76 mm ± 8 mm (3.00" ± 0.30") | 0.9 dB |  |
| SMM6 | 152 mm ± 10 mm (6.00" ± 0.40") | 1.3 dB | |
| SMM12 | 305 mm ± 10 mm (12.00" ± 0.40") | 2.0 dB | |
| SMM24 | 610 mm ± 10 mm (24.00" ± 0.40") | 3.5 dB | |
| SMM36 | 914 mm ± 10 mm (36.00" ± 0.40") | 4.9 dB | |
| SMM72 | 1829 mm ± 20 mm (72.00" ± 0.80") | 9.5 dB | |
| SMM120 | 3048 mm ± 30 mm (120.00" ± 1.20") | 15.3 dB |

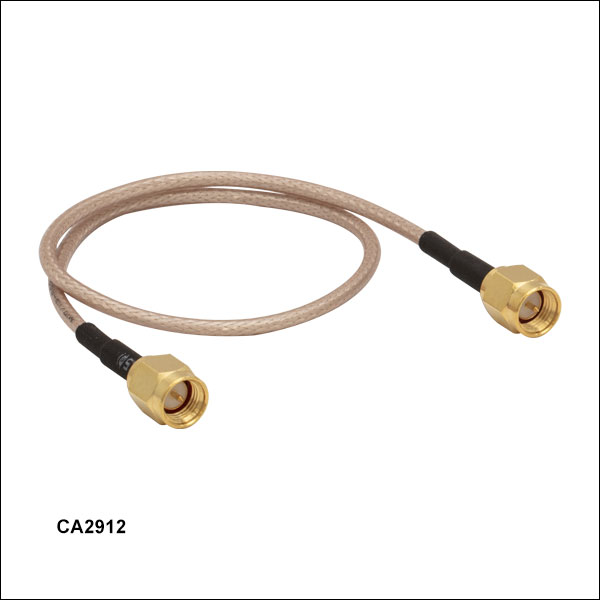

ズーム
Click for Details
ブーツの型は変わる場合があります。
- 長さ：152～1829 mm
- インピーダンス：50 Ω
- 周波数範囲：DC～4.0 GHz
- 耐電圧：750 V(RMS)
- 使用電圧：250 V(RMS)
- ケーブル径：Ø2.5 mm(Ø0.1インチ)
- RG-316ケーブル
ズーム
| Common Specifications | |
|---|---|
| Outer Cable Diameter | 2.64 mm |
| Center Conductor (Solid) | Ø0.51 mm |
| Coupling Hex Nut Size | 5/16" |
| Recommended Coupling Torque | 5 in•lb (0.56 N•m) |
| Frequency Range | DC - 18 GHz |
| Impedance | 50 Ω |
| Capacitance | 96 pF/m |
| Maximum VSWRa | 1.4 @ 18 GHz |
| Propagation Velocity | 69.5% |
- 高周波用途向けプレミアムマイクロ波ケーブル
- インピーダンス:50Ω
- 長さ:76 mmまたは152 mm
- 周波数範囲:DC～18 GHz
- 耐電圧:1500 VDC
- ケーブル径:2.64 mm
- SMAオス-SMPメスコネクタまたはSMAメス-SMPメスコネクタをご用意
当社のプレミアムマイクロ波アダプターケーブルは、片端にSMPメスコネクタ、もう一方にSMAオスまたはメスコネクタが付いています。各タイプとも76 mmと152 mmの長さでご用意しています。DC～18 GHzでは電圧定在波比(VSWR)が≤1.4と低く、挿入損失も小さいケーブルです(下表をご覧ください)。 用途に応じて、できるだけ短い長さでご使用になることをお勧めします。
SMPコネクタはGPO®コネクタに、SMAコネクタは2.92 mm、3.5 mm、K™コネクタに直接接続できます。 GPOコネクタにつなげることにより、ケーブルを当社のLN変調器にご使用いただけます。
こちらの高周波向けプレミアムマイクロ波ケーブルの全ラインナップについては製品ページをご覧ください。
こちらのケーブルを接続する際に適切な結合トルクがかかるようにプリセットされたトルクレンチも下記にてご紹介しています。ケーブルに損傷を与えたり、全体の性能を落とす可能性がありますので、こちらの同軸コネクタの接続には常にトルク値がプリセットされたトルクレンチをお使いください。
| Item # | Length | Max Insertion Loss | Minimum Bend Radius | Withstand Voltage | Maximum Average Power |
|---|---|---|---|---|---|
| SMGF3 | 76 mm ± 8 mm (3.00" ± 0.30") | 1.0 dB | 6.4 mm | 1500 VDC | 31 W @ 10 GHz |
| SMGF6 | 152 mm ± 10 mm (6.00" ± 0.40") | 1.2 dB | |||
| SFGF3 | 76 mm ± 8 mm (3.00" ± 0.30") | 1.0 dB | |||
| SFGF6 | 152 mm ± 10 mm (6.00" ± 0.40") | 1.2 dB |
ズーム

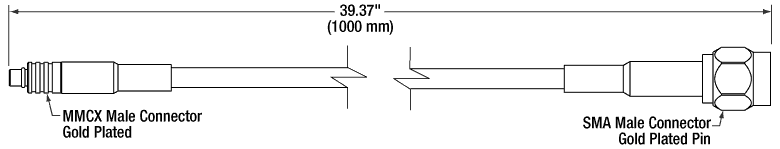

- 片端がMMCXオスコネクタ、もう片端がSMAオスコネクタ
- ケーブル長:1 m
- 周波数範囲:DC～6 GHz
- インピーダンス:50 Ω
- 最大動作電圧:170 V

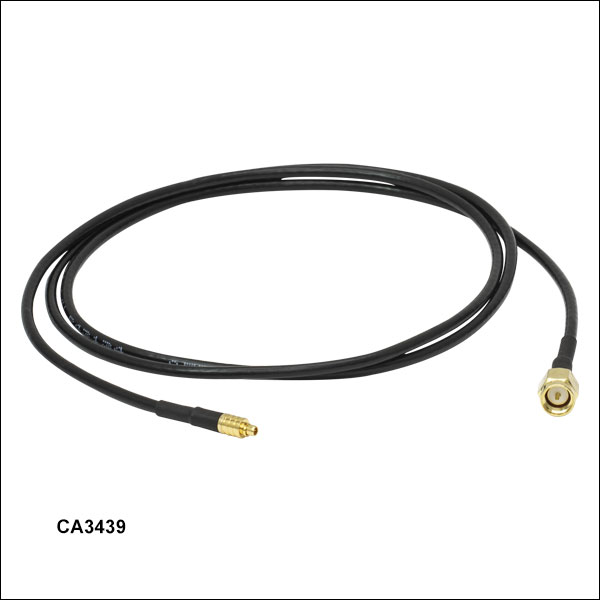

RG-174同軸ケーブルCA3439の一端にはMMCXオスコネクタ、もう一端にはSMAオスコネクタが付いています。Kinesis®垂直移動ステージおよびKinesis®30 mm XY移動ステージのI/Oポートに接続して、外部トリガの用途にご使用いただけます。
ズーム
Click to Enlarge

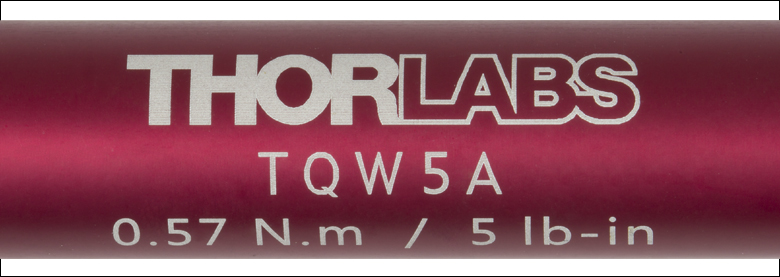

レンチには現場で識別しやすい刻印があります。
- 適切な結合トルクがかかる設計
- 真ちゅう製のSMAコネクタの過度の締め付けを防止するためトルク値を0.57 N•m(5 in-lbs)にプリセット
- プリセットのトルク値、トルクをかける方向、レンチサイズ、型番が刻印

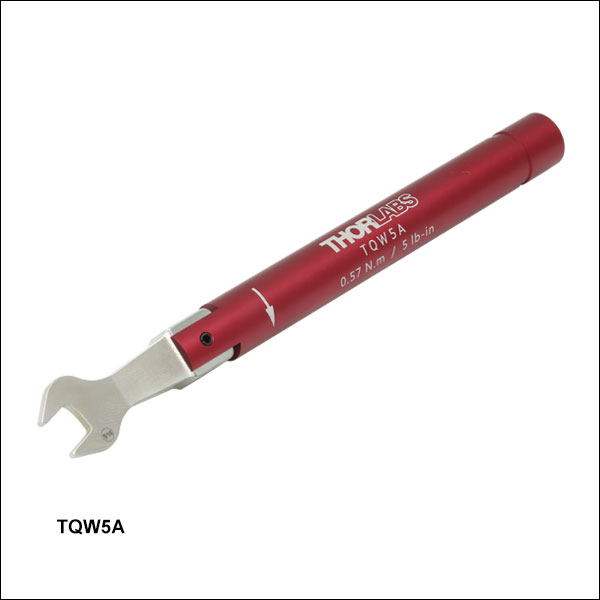

こちらのトルクレンチは0.57 N•m(5 in-lbs)にプリセットされているので、ほとんどのSMAコネクタに対して過度な締め付けを防止します。 プリセットのトルク値になると、ピボットジョイントが折れ曲がる設計となっており、コネクタに設定値以上の力が加わるのを防ぎます。レンチの六角ヘッドは力を抜くと元の位置に戻ります。レンチにはプリセットのトルク値、トルクをかける方向、レンチサイズ、そして型番が刻印されているので、使用時に識別が簡単です。
レンチのプリセットトルク値の保証期間はご購入日から1年です。当社では再校正サービスも行っております。詳細は当社までお問い合わせください。
ズーム
- 壁に取り付けるタイプのケーブルラック
- ケーブルをまっすぐ絡まらないように収納可能

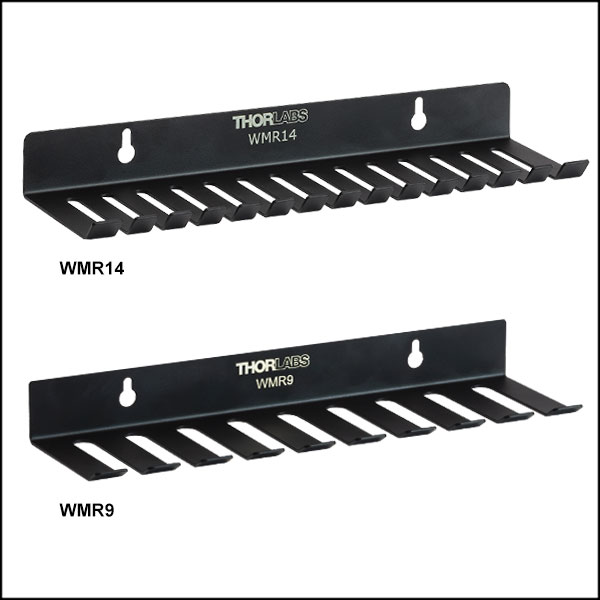

WMR14は試験用のケーブルラックで、直径が6.6 mmまでのワイヤ用に14ヵ所のスロットがあり、ファイバーパッチケーブルの収納に適しています。
WMR9は直径が11.4 mmまでのワイヤ用に9ヵ所のスロットがある試験用のケーブルラックです。幅広タイプのスロットは、電源コードや高耐久ケーブルの保持に適しています。
こちらの壁取付け型ケーブルラックは、冷延鋼板製で、エナメル焼付仕上げになっています。ラックの長さは、WMR14では279.4 mm、WMR9では278.5 mmです。 壁に取付け後の奥行きはどちらのラックも89.1 mmとなり、168.3 mmの間隔で取付け穴が2つ付いています。
