温度制御機能付きまたはヒートシンク付きレンズチューブ

Temperature-Controlled Lens Tube for Temperature-Sensitive Optical Components
Passive-Heat-Sink Lens Tube with 0.25 °C/W Thermal Resistance
Compatible with Our SM1 Lens Tubes

HSLT2

Passive-Heat-Sink
Lens Tube

SM1L10HR

Temperature-Controlled
Lens Tube

Application Idea

HSLT2 Heat-Sink Lens Tube Secured to a QTH10 Tungsten-Halogen Lamp

Please Wait

概要
ピン配列
Feedback

特長

Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子を加熱するための温度制御機能付きレンズチューブ
Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子を冷却するためのパッシブヒートシンク付きレンズチューブ
SM1ネジ付きレンズチューブに直接取り付け可能

当社では、制御可能な加熱機能、またはパッシブな冷却機能を有するレンズチューブをご提供しています。温度制御機能付きレンズチューブSM1L10HRは、Ø25 mm～Ø25.4mm(Ø1インチ)光学素子を85 °Cまで加熱することができるため、温度に感度のあるコンポーネントの性能をチューニングしたり、レンズ表面の結露を防止したりするのに有効です。また、10 kΩのNTCサーミスタが内蔵されているため、対応するヒータ温度コントローラTC300Bまたは旧製品のTC300(いずれも別売り)と組み合わせて使用することで、温度フィードバックと自動温度制御が可能になります。

パッシブヒートシンク付きレンズチューブHSLT2は、大きな熱源にさらされるØ25 mm～Ø25.4mm(Ø1インチ)光学素子を冷却するための製品で、熱抵抗は0.25 °C/Wと小さく、露出面積は510 cm²あります。また、SM1またはSM2シリーズレンズチューブに直接取り付けることができます。

SM1L10HRの6ピンオス型Hiroseコネクタ

Pin Diagram

Pin	Assignment
1	Heater^a
2	Heater^a
3	Not Connected (Do Not Connect to This Pin)
4	Thermistor^a
5	Thermistor^a
6	Not Connected (Do Not Connect to This Pin)

ヒータとサーミスタの接続に極性はありません。

Posted Comments:
No Comments Posted

温度制御機能付きレンズチューブ

ズーム

Specifications
Temperature Range^a	Ambient to 85 °C (Typ.), 90 °C (Max)
External Dimensions	Ø1.95" x 1.42" Long (Ø49.5 mm x 36.1 mm Long)
Clear Aperture^b	Ø0.90" (Ø22.9 mm)
DC Input Voltage	14 V (Max)
DC Input Current	700 mA (Max)
Heater Resistance	19.7 Ω (Typ.)
Temperature Sensor^c	NTC 10 kΩ Thermistor (Beta = 3750)
Long Term Stability^d	0.200 °C (Typ.)
Heating Capacity	30 W (Max)
Recommended Controller	TC300B^e

SM1L10HRは加熱モードのみで動作し、85 °Cのサーマルスイッチによって保護されています。
この仕様は光学素子を取り付けるための固定リングの有効径を表しています。
サーミスタは負温度係数(NTC)型です。
条件：室内環境でコントローラTC200(旧製品)を使用。サーミスタでの測定値(チューブの内側の温度とは異なります)。
ヒータ温度コントローラTC300Bおよび旧製品のTC300に対応します。

Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子用の温度制御機能付きSM1レンズチューブ
内蔵の10 kΩNTCサーミスタにより温度フィードバックが可能
SM1ネジ付きレンズチューブに直接取り付け可能

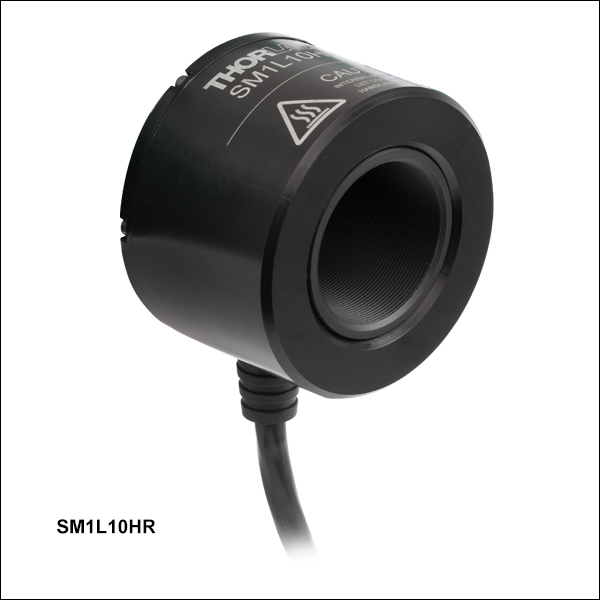

温度制御機能付きレンズチューブSM1L10HRは小型の加熱デバイスで、当社のØ25 mm～Ø25.4mm(Ø1インチ)光学素子用レンズチューブに取り付けることができます。マウントした光学素子を加熱し、その性能を温度により制御するのに適しています。また、光学素子の結露防止にも有効です。

光学素子は付属の2つの固定リングSM1RRを用いて加熱チャンバ内にしっかりと固定できます。レンズチューブSM1L10HRには、温度をフィードバックするために10 kΩのNTCサーミスタが組み込まれており、これにより内部の加熱素子の自動制御が可能です。また、付属のケーブルでヒータ温度コントローラTC300Bまたは旧製品のTC300に直接接続できます(「ピン配列」タブ参照)。

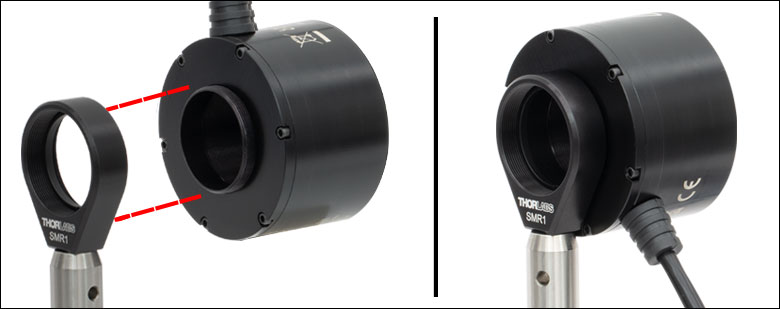

この温度制御機能付きレンズチューブは、そのSM1外ネジを利用して固定式レンズマウントに取り付けることで、ポストにも取付け可能になります。下の写真はその例で、固定式レンズマウントSMR1(/M)を使用しています。

Click to Enlarge

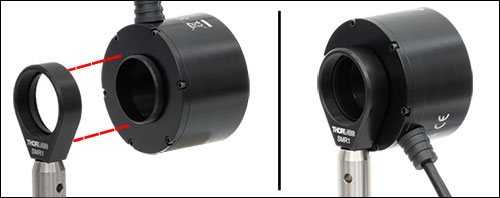

Figure G1.1 固定式レンズマウントSMR1(/M)を使用し、Ø12.7 mmポストに取り付けられているSM1L10HR

パッシブ型ヒートシンク付きレンズチューブ

ズーム

Click for Details

View Imperial Product List

型番	数量	Description
QTH10	1	タングステンハロゲンランプ、#8-32タップ(インチ規格)

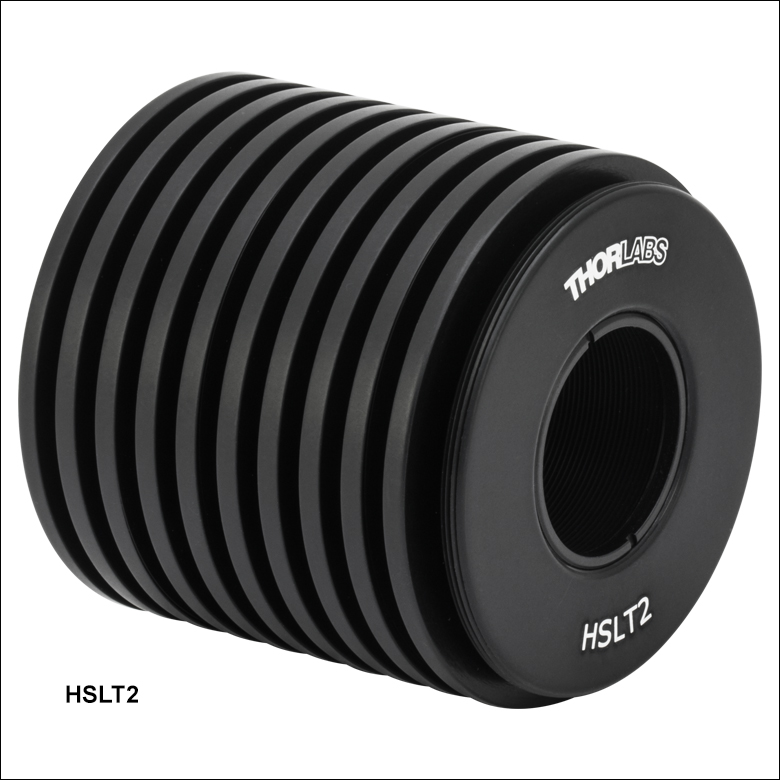

HSLT2	1	パッシブ型ヒートシンク付きSM1レンズチューブ、SM2外ネジ付き、固定リングSM1RRが2個付属
SM1PL	1	SM1シリーズプラグ、外ネジ付き
TR3	1	Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ3インチ(インチ規格)
PH2	1	Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ2インチ(インチ規格)
BA2	1	取付けベース、2インチ x 3インチ x 3/8インチ(インチ規格)

View Metric Product List

型番	数量	Description
QTH10/M	1	タングステンハロゲンランプ、M4タップ(ミリ規格)
HSLT2	1	パッシブ型ヒートシンク付きSM1レンズチューブ、SM2外ネジ付き、固定リングSM1RRが2個付属
SM1PL	1	SM1シリーズプラグ、外ネジ付き
TR75/M	1	Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ75 mm(ミリ規格)
PH50/M	1	Ø12 mm～Ø12.7 mmポストホルダ、バネ付き六角固定つまみネジ付き、長さ50 mm(ミリ規格)
BA2/M	1	取付けベース、50 mm x 75 mm x 10 mm(ミリ規格)

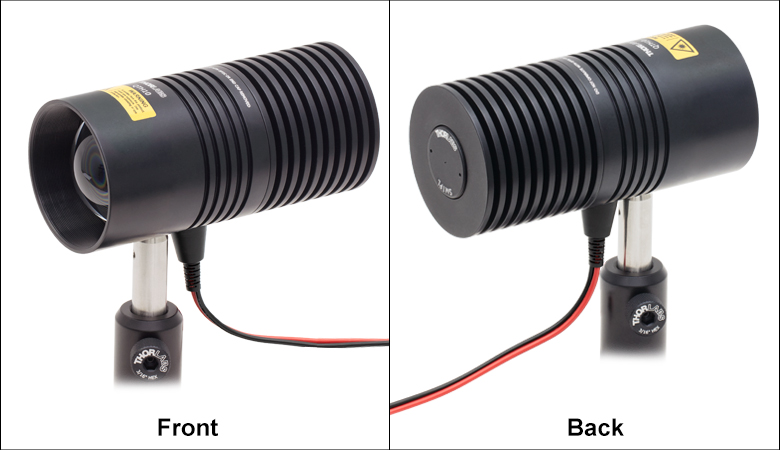

Figure G2.1 タングステンハロゲンランプQTH10(/M)に取り付けられたヒートシンク付きレンズチューブHSLT2

パッシブ冷却用ヒートシンクの取り付けられたSM1レンズチューブ
全長: 53.3 mm、熱抵抗: 0.25°C/W
SM1内ネジによりØ25 mm～Ø25.4mm(Ø1インチ)光学素子用レンズチューブへの直接取り付けが可能
SM2外ネジによりØ50 mm～Ø50.8 mm(Ø2インチ)光学素子用レンズチューブへの取り付けが可能

このパッシブ型ヒートシンク付きレンズチューブHSLT2を使用すると、高熱にさらされるレンズチューブのセットアップを冷却することができます。全表面積は510 cm²、熱抵抗は0.25°C/Wです。このレンズチューブHSLT2には、付属の2つの固定リングSM1RRを用いて、Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子を取り付けることができます。また、SM1レンズチューブに対応するSM1内ネジと、SM2レンズチューブに対応するSM2外ネジが付いています。さらに、レンズチューブアダプタを用いることで、SM05、SM30、またはSM3を用いたセットアップにも取り付けることができます。
