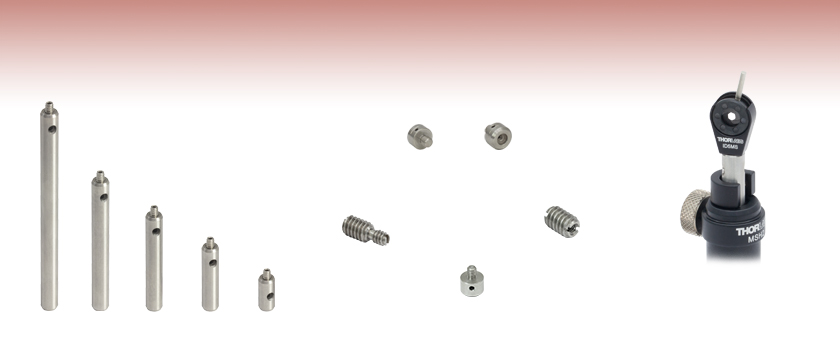

Products Homeミニシリーズ 光学ポスト
- Precision Ground Stainless Steel Posts
- 4-40 (M3) Tapped Hole in Base and Removable Setscrew in Top
- Ideal for Miniature and OEM-Level Optomechanical Assemblies
MS3R
MS2R
MS1.5R
MS1R
MS05R
AE4E25E
4-40 Internal and 1/4"-20 External Threads
AP8E4E
8-32 and 4-40 Threads
Front
MSR2 Iris Diaphagm Mounted on a Mini-Series Post in a Mini-Series Post Holder
MSA8
4-40 Internal and
8-32 External Threads
Back
MSA6/M
M3 Internal and
M6 External Threads
Please Wait
特長
- 限られたスペースでの使用や製品組み込み用途(OEM用途)向け
- 小さなアセンブリのための構成要素
- 上部および底部にM3タップ穴付き
- M4ならびにM6ネジに対応するアダプタもご用意
- ミニシリーズの部品やアクセサリに対応
当社のミニシリーズポストは、スペースの限られたオプトメカニクスのセットアップに、ミニシリーズの部品やアクセサリを取り付けられるように設計されています。小型のオプトメカニクスアセンブリや製品組み込み用途(OEM用途)にも適しています。各ポストにはM3止めネジが付属し、上部および底部にはM3タップ穴があります。当社の標準的なオプトメカニクス部品にも適合するよう、M3、M4およびM6のネジを互いに変換するポスト用のネジアダプタをご用意しております。また、ミニシリーズや標準的なオプトメカニクス部品を用いて組み立てる際に必要な、M3ネジのキットHW-KIT5/M(下記掲載)やM4およびM6のネジキットもございます。
ミニシリーズブレッドボードに直接取り付けられるミニシリーズポストホルダを使用すれば、ミニシリーズポストを取り付ける際に高さ調整が可能になります。このほか、ミニシリーズの台座付きポストおよびクランプフォークもございます。どちらのポストも当社のミニシリーズキネマティックミラーマウント、円筒形コリメータ用マウント、およびアイリスに対応しています。
| Posted Comments: | |
ZHIYU DENG
(posted 2024-09-04 17:35:44.59) The length of MS05R/M should be 12.5mm according to Solidworks model instead of 13mm. jdelia
(posted 2024-09-09 10:11:12.0) Thank you for contacting Thorlabs and for bringing this to our attention. You are correct, the length is in fact 13 mm. We have corrected this error on our website. swaush
(posted 2017-03-28 11:20:43.713) Can we use cage system rods instead of mini posts? They seem to have the same measures and threads. tfrisch
(posted 2017-03-29 11:43:24.0) Hello, thank you for contacting Thorlabs. You can use cage rods as mini series posts, yes. cbrideau
(posted 2016-08-31 20:25:18.813) It would be nice to see a version with captive screws like the CF125C. The 4-40 screws are hard to position and handle because they are so tiny. tfrisch
(posted 2016-09-01 02:00:26.0) Hello, thank you for suggesting this. I've posted it in our internal engineering forum. user
(posted 2012-02-23 00:56:56.0) Hi guys. What applications use these mini series posts and mounts? Trying to decide between these and the (less expensive) standard 1/2-in. Post system...also, do you have adapters if I want to use them on a full size breadboard with 1/4-20 holes? Thanks, Lev. acable
(posted 2009-08-12 10:39:58.0) The socket in the thumbscrew for the MSRA90 is a bit to sloppy, this causes the wrench to bind in the socket. acable
(posted 2007-11-04 09:36:41.0) Since this is a "new standard", please consider doing a better job in the main portion of the presentation of pointing out what the new standard actually is, i.e. the post size and threads. |
ズーム
Click to Enlarge
Figure G1.1 ミリ規格を示す目印として片端に淵が付いています。インチ規格は面取り加工が施されています。
- 長さ12.5 mm～75 mm
- M3タップ穴とM3止めネジ
- ミニシリーズの部品やアクセサリを取り付け可能
ミニシリーズのØ6 mmポストは非磁性タイプのSUS303系のステンレススチール製で、一端にM3の止めネジ(セットスクリュ)が、もう一端にM3タップ穴が付いています。

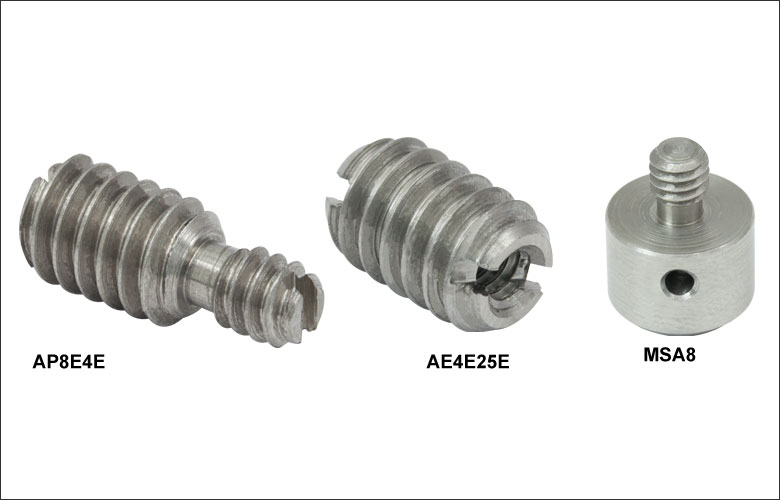

ズームこれらのネジアダプタは、当社の標準シリーズおよびミニシリーズのオプトメカニクス製品の接続用に設計されています。 これらは当社がご提供しているネジアダプタの一部で、その他にも一般的な規格に対応した様々なネジをご用意しています。
| Mechanical Drawing | Item # | Thread A | Thread B | Length C | Typical Application |
|---|---|---|---|---|---|
 | AP8E4E | 8-32 | 4-40 | 0.38" (9.7 mm) | Attach Components with 8-32 Tapped Holes to Imperial Mini-Series Posts |
| AP4M3M | M4 | M3 | 0.38" (9.7 mm) | Attach Components with M4 Tapped Holes to Metric Mini-Series Posts |
| Mechanical Drawing | Item # | Thread A | Thread B | Length C | Typical Application |
|---|---|---|---|---|---|
 | MSA8 | 4-40 | 8-32 | 0.50" (12.7 mm) | Attach Components with 8-32 Tapped Holes to Imperial Mini-Series Posts |
| MSA4/M | M3 | M4 | 0.50" (12.7 mm) | Attach Components with M4 Tapped Holes to Metric Mini-Series Posts | |
| MSA25 | 4-40 | 1/4"-20 | 0.55" (14.0 mm) | Attach Components with 1/4"-20 Tapped Holes to Imperial Mini-Series Posts | |
| MSA6/M | M3 | M6 | 0.55" (14.0 mm) | Attach Components with M6 Tapped Holes to Metric Mini-Series Posts |
| Mechanical Drawing | Item # | Thread A | Thread B | Length C | Typical Application |
|---|---|---|---|---|---|
| AE4E25E | 4-40 | 1/4"-20 | 0.38" (9.5 mm) | Attach Mini-Series Bases to 1/4"-20-Threaded Optical Tables |
| AE3M6M | M3 | M6 | 0.39" (10.0 mm) | Attach Mini-Series Bases to M6-Threaded Optical Tables |
ズーム- 当社のミニシリーズのブレッドボードおよび光学マウントに使用可能
- キャップスクリュおよび止めネジ(セットスクリュ)は単体のセットもご用意

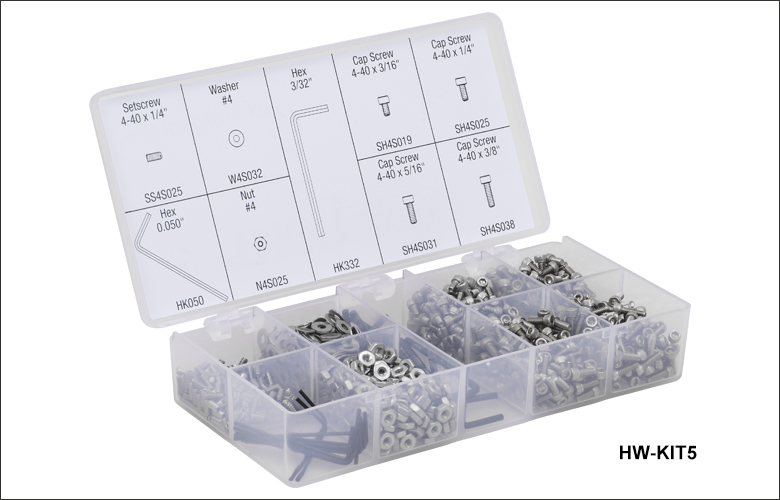

| HW-KIT5 4-40 Hardware Kit | |||
|---|---|---|---|
| Item | Approx. Qty. | Item | Approx. Qty. |
| 4-40 Cap Screw, 3/16" Long (SH4S019) | 165 | 4-40 Nut | 200 |
| 4-40 Cap Screw, 1/4" Long (SH4S025) | 135 | #4 Washer | 350 |
| 4-40 Cap Screw, 5/16" Long (SH4S031) | 135 | 3/32" Hex Key for 4-40 Cap Screws | 10 |
| 4-40 Cap Screw, 3/8" Long (SH4S038) | 125 | 0.050" Hex Key for 4-40 Setscrews (HK050) | 10 |
| 4-40 Setscrew, 1/4" Long (SS4S025) | 190 | - | - |
| HW-KIT5/M M3 x 0.5 Hardware Kit | |||
|---|---|---|---|
| Item | Approx. Qty. | Item | Approx. Qty. |
| M3 x 0.5 Cap Screw, 5 mm Long (SH3M5) | 165 | M3 x 0.5 Nut | 220 |
| M3 x 0.5 Cap Screw, 6 mm Long (SH3M06) | 150 | M3 Washer | 220 |
| M3 x 0.5 Cap Screw, 8 mm Long (SH3M8) | 125 | 2.5 mm Hex Key for M3 Cap Screws | 10 |
| M3 x 0.5 Cap Screw, 10 mm Long (SH3M10) | 125 | 1.5 mm Hex Key for M3 Setscrews | 10 |
| M3 x 0.5 Setscrew, 6 mm Long (SS3M6) | 195 | - | - |
ミニシリーズポスト
