止めネジとつまみネジ


  • Cup-Point, Double-Ended, Nylon-Tipped, Brass-Tipped, or Vented, Vacuum-Compatible Setscrews
  • Spring-Loaded or Vacuum-Compatible Thumbscrews
  • Imperial Sizes: 2-56, 4-40, 6-32, 8-32, and 1/4"-20
  • Metric Sizes: M3 x 0.5, M4 x 0.7, and M6 x 1.0

SS8N013

8-32 Nylon-Tipped Setscrew, 1/8" Long

SS6MS12

M6 x 1.0 Stainless Steel Setscrew, 12 mm Long

SS4B025

4-40 Brass Setscrew, 1/4" Long

SS25S075V

Vented, Vacuum-Compatible
1/4"-20 Setscrew, 3/4" Long

TS25HV

1/4"-20 Vacuum-Compatible
Thumbscrew

TS25H

1/4"-20 Spring-Loaded Thumbscrew

Vent Hole

SS4MB6

M4 x 0.7 Alloy Steel,
Brass-Tipped Setscrew,
6 mm Long

Related Items


Please Wait

特長

  • 様々な止めネジをご用意(詳細は下表参照)
    • ミリ規格:M3 x 0.5、M4 x 0.7、M6 x 1.0
    • インチ規格:#2-56、#4-40、#6-32、#8-32、1/4"-20
    • ステンレススチール製または合金鋼製
    • くぼみ先、ダブルエンド、ナイロンチップ、真鍮チップ
  • 真空対応通気口付き止めネジもご用意
    • ミリ規格:M4 x 0.7、M6 x 1.0
    • インチ規格:#8-32、1/4"-20
  • バネ付き、または真空対応つまみネジ
    • M6 x 1.0、1/4"-20

止めネジ(セットスクリュ)
止めネジは、ステンレススチール製あるいは合金鋼製で、様々な工業規格でご用意しております。標準的な合金鋼製止めネジに加え、傷がつきにくいナイロンチップや真鍮チップと、ポストやマウントから取り外しやすいよう六角ソケットが両端についたダブルエンドの止めネジもご提供しています。真空用途向けの通気口付き止めネジは、M4 x 0.7、M6 x 1.0、#8-32、1/4"-20ネジでご用意しています。詳細は下表をご覧ください。

つまみネジ
M6 x 1.0ならびに1/4"-20のつまみネジは、先端がバネ付きまたは真空対応仕上げでご用意しており、当社のØ12 mm~Ø1/2インチ(Ø12.7 mm)ポストホルダのつまみネジの代替品となります。先端がバネ付きのつまみネジは単体、また1パック5個入りで販売しております。


Posted Comments:
user  (posted 2024-03-13 09:23:27.643)
Hi, I have a KM100 kinematic mirror mount and i lost the tiny setscrew that blocks the mirror in place, the setscrew located at the diagonal corner. I looked at the AutoCAD PDF to find its specification and i think it's the "8-32 NYLON-TIPPED SETSCREW 5/64in [2.0mm] HEX" at the top left side of the CAD drawing. I have found several setscrews (SS8N013/SS8N019/SS8N038) that seem to be the one i'm looking for. But i did'nt find the correct length of the setscrew for my mirror mount anywhere so I don't know which setscrew to buy... Could you tell me which setscrew(s) work ?
jdelia  (posted 2024-03-13 10:46:32.0)
Thank you for contacting Thorlabs. The correct replacement locking set screw would be SS8N013, though a longer one should also work fine: https://www.thorlabs.com/thorproduct.cfm?partnumber=SS8N013
Ronald Portegies  (posted 2022-10-28 11:49:34.4)
Do you have these in 30 mm length of thread? What would be a quote for 1000 pieces?
cdolbashian  (posted 2022-10-31 02:10:34.0)
Thank you for contacting us Ronald. We potentially can do this for you as a custom. I have connected you with our custom team who may be able to fulfill this request.
user  (posted 2019-12-13 09:06:42.1)
Is there a part number for the nylon tipped M6 setscrew used in PMTR/M?
YLohia  (posted 2019-12-13 11:21:47.0)
Hello, the part number for the nylon-tipped M6 setscrew used in the PMTR/M is SS6MN8-1. This part can be offered as a special by emailing techsupport@thorlabs.com.
user  (posted 2019-07-25 14:23:06.89)
These should absolutely NOT be hollow. We CONSISTENTLY break them in our lab, tightening them with either an Allen key or by hand. You should not make a screw that is too delicate to be tightened.
llamb  (posted 2019-07-26 09:35:12.0)
Thank you for your feedback. The recommended maximum torque for the TS25H is 28 in·lbs (3.2 N·m). Please note that we do not recommend using an L wrench to tighten the thumbscrew, as this may break off the screw head. The hollow design allows for the spring-loaded retractable tip to be installed, which is often helpful in final positional adjustments of posts. I have reached out to you directly to discuss your application, in case alternative parts may be better suited for your torque/locking requirements.
TMORMILE  (posted 2018-03-21 09:07:15.477)
Good Morning, i'm looking for part number SS4S019 but nothing comes up when i search on your web site ? that number is called out on your part CP12 Tony Mormile
llamb  (posted 2018-03-22 08:53:56.0)
Hello, thank you for contacting Thorlabs. While we do not offer the SS4S019 as a standard part on our website, we can offer this as a special component item. Otherwise, you can also consider the stock SS4S025, which is 1/16" longer and can also be used in the CP12. I will reach out to you directly if you are interested in a special order of the SS4S019.
stepanenko  (posted 2016-02-03 09:47:44.303)
Metric nylon tipped M3 and M4 set screws would be great to have.
besembeson  (posted 2016-02-04 10:43:41.0)
Response from Bweh at Thorlabs USA: Thanks for your feedback. I will contact you regarding providing these as special items for now. We will also look into expanding our offerings for the nylon tipped set screws.
jim.jack  (posted 2014-06-26 15:27:32.553)
The drawing for the SS6N013 show an 8-32 thread but the description calls for a 6-32 thread. Can you clarify please.
myanakas  (posted 2014-06-30 05:00:19.0)
Response from Mike at Thorlabs: The 8-32 thread callout was an error in our PDF drawing. I apologize for any confusion this may have caused. Based on this feedback, the drawing has been corrected to show that the SS6N013 has a 6-32 thread. Thank you for taking the time to point out this error.
jack  (posted 2009-05-08 11:22:40.0)
Reply from Jack at Thorlabs: Yes, we can offer this in metric size. a quotation has been emailed to you.
loconnor  (posted 2009-05-07 09:44:46.0)
Hi, Do you provide these screws in metric sizes? Liam.
Back to Top

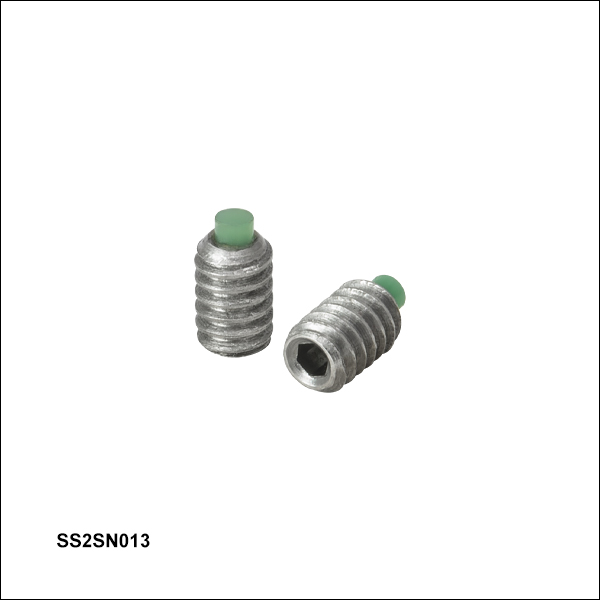

#2-56止めネジ、ステンレススチール製

Nylon-Tipped Setscrew Length
Item #LengthTypeHexMaterialQuantity
SS2SN013a1/8" (3.2 mm)aNylon Tip,
Approx. 1/32" Long
0.035"18-8 Stainless Steel, Nylona10
  • こちらの止めネジ(セットスクリュ)のナイロンチップは、止めネジ先端部から約1/32インチ突き出ています。ナイロンチップ付き止めネジは、光学素子や部品への損傷や応力を防ぎたい場合に、標準止めネジの代わりにお使いいただけます。
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
SS2SN013 Support Documentation
SS2SN013#2-56ステンレス製止めネジ、ナイロンチップ付き、長さ1/8インチ、10個入り(インチ規格)
¥1,806
Today
Back to Top

#4-40止めネジ、ステンレススチール製、真鍮製、または合金銅製

Nylon-Tipped Setscrew Length
Item #LengthTypeHexMaterialQuantity
SS4S0251/4" (6.4 mm)Cup Point0.050"18-8 Stainless Steel50
SS4B0131/8" (3.2 mm)Cup Point0.050"Brass50
SS4B0251/4" (6.4 mm)Cup Point0.050"Brass50
SS4B0383/8" (9.5 mm)Cup Point0.050"Brass50
SS4N013a1/8" (3.2 mm)aNylon Tip,
Approx.1/32" Long
0.050"18-8 Stainless Steel, Nylona10
SS4N019a3/16" (4.8 mm)aNylon Tip,
Approx.1/32" Long
0.050"Grade 8 Alloy Steel with
Black Oxide Coating, Nylona
10
SS4N025a1/4" (6.4 mm)a
  • こちらの止めネジ(セットスクリュ)のナイロンチップは、止めネジ先端部から約1/32インチ突き出ています。ナイロンチップ付き止めネジは、光学素子や部品への損傷や応力を防ぎたい場合に、標準止めネジの代わりにお使いいただけます。

当社では#4-40キャップスクリュおよびハードウェアキットHW-KIT5もご用意しております。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
SS4S025 Support Documentation
SS4S025Customer Inspired! #4-40ステンレス製止めネジ、長さ1/4インチ、50個入り(インチ規格)
¥1,539
Today
SS4B013 Support Documentation
SS4B013#4-40真鍮製止めネジ、長さ1/8インチ、50個入り(インチ規格)
¥3,959
7-10 Days
SS4B025 Support Documentation
SS4B025#4-40真鍮製止めネジ、長さ1/4インチ、50個入り(インチ規格)
¥4,309
7-10 Days
SS4B038 Support Documentation
SS4B038#4-40真鍮製止めネジ、長さ3/8インチ、50個入り(インチ規格)
¥2,562
7-10 Days
SS4N013 Support Documentation
SS4N013#4-40ステンレス製止めネジ、ナイロンチップ付き、長さ1/8インチ、10個入り(インチ規格)
¥2,026
Today
SS4N019 Support Documentation
SS4N019#4-40合金銅製止めネジ、ナイロンチップ付き、長さ3/16インチ、10個入り(インチ規格)
¥2,114
7-10 Days
SS4N025 Support Documentation
SS4N025#4-40合金銅製止めネジ、ナイロンチップ付き、長さ1/4インチ、10個入り(インチ規格)
¥2,207
7-10 Days
Back to Top

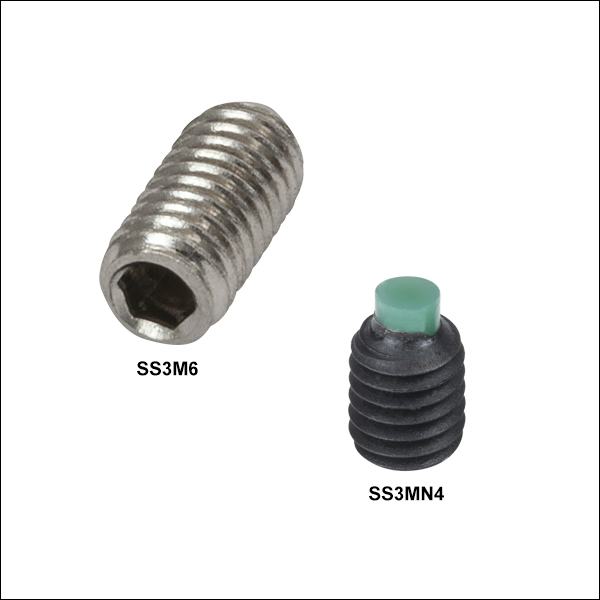

M3 x 0.5止めネジ、ステンレススチール製または合金銅製

Nylon-Tipped Setscrew Length
Item #LengthTypeHexMaterialQuantity
SS3M66 mm (0.24")Cup Point1.5 mm18-8 Stainless Steel50
SS3MN3a3 mm (0.12")aNylon Tip,
Approx. 0.8 mm Long
1.5 mmGrade 8 Alloy Steel with
Black Oxide Coating, Nylona
10
SS3MN4a4 mm (0.16")a
SS3MN6a6 mm (0.24")a
  • こちらの止めネジ(セットスクリュ)のナイロンチップは、止めネジ先端部から約0.8 mm突き出ています。ナイロンチップ付き止めネジは、光学素子や部品への損傷や応力を防ぎたい場合に、標準止めネジの代わりにお使いいただけます。

当社ではM3キャップスクリュおよびハードウェアキットHW-KIT5/Mもご用意しております。

+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
SS3M6 Support Documentation
SS3M6Customer Inspired! M3 x 0.5ステンレススチール製止めネジ、長さ6 mm、50個入り(ミリ規格)
¥1,539
Today
SS3MN3 Support Documentation
SS3MN3M3 x 0.5合金銅製止めネジ、ナイロンチップ付き、長さ3 mm、10個入り(ミリ規格)
¥2,026
Today
SS3MN4 Support Documentation
SS3MN4Customer Inspired! M3 x 0.5合金銅製止めネジ、ナイロンチップ付き、長さ4 mm、10個入り(ミリ規格)
¥2,114
Today
SS3MN6 Support Documentation
SS3MN6M3 x 0.5合金銅製止めネジ、ナイロンチップ付き、長さ6 mm、10個入り(ミリ規格)
¥2,207
Today
Back to Top

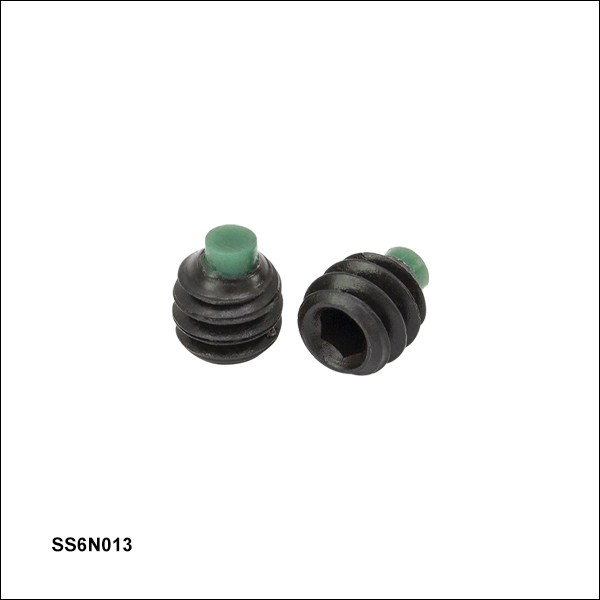

#6-32止めネジ、合金銅製

Nylon-Tipped Setscrew Length
Item #LengthTypeHexMaterialQuantity
SS6N013a1/8" (3.2 mm)aNylon Tip,
Approx. 1/32" Long
1/16"Grade 8 Alloy Steel with
Black Oxide Coating, Nylona
10
  • こちらの止めネジ(セットスクリュ)のナイロンチップは、止めネジ先端部から約1/32インチ突き出ています。ナイロンチップ付き止めネジは、光学素子や部品への損傷や応力を防ぎたい場合に、標準止めネジの代わりにお使いいただけます。
+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
SS6N013 Support Documentation
SS6N013#6-32合金銅製止めネジ、ナイロンチップ付き、長さ1/8インチ、10個入り(インチ規格)
¥1,984
Today
Back to Top

#8-32止めネジ、ステンレススチール製または合金銅製

Nylon-Tipped Setscrew Length
Item #LengthTypeHexMaterialQuantity
SS8S0131/8" (3.2 mm)Cup Point5/64"18-8 Stainless Steel50
SS8S0193/16" (4.8 mm)
SS8S0251/4" (6.4 mm)
SS8S0383/8" (9.5 mm)
SS8S0501/2" (12.7 mm)
SS8S06255/8" (15.9 mm)
SS8S0753/4" (19.1 mm)
SS8S1001" (25.4 mm)
SS8E50D1/2" (12.7 mm)Double-Ended5/64" (Both Ends)300 Series Stainless Steel10
SS8N013a1/8" (3.2 mm)aNylon Tip,
Approx. 3/64" Long
5/64"18-8 Stainless Steel, Nylona10
SS8N019a3/16" (4.8 mm)a
SS8N038a3/8" (9.5 mm)aNylon Tip,
Approx. 3/64" Long
5/64"Grade 8 Alloy Steel with
Black Oxide Coating, Nylona
10
SS8B025b1/4" (6.4 mm)bBrass Tip,
Approx. 1/20" Long
5/64"Grade 8 Alloy Steel with
Black Oxide Coating, Brassb
10
  • こちらの止めネジ(セットスクリュ)のナイロンチップは、止めネジ先端部から約3/64インチ突き出ています。ナイロンチップ付き止めネジは、光学素子や部品への損傷や応力を防ぎたい場合に、標準止めネジの代わりにお使いいただけます。
  • こちらの止めネジの真鍮チップは、止めネジ先端部から約1/20インチ突き出ています。真鍮チップ付き止めネジは、光学素子や部品への損傷や応力を防ぎたい場合に、標準止めネジの代わりにお使いいただけます。

当社では#8-32キャップスクリューキットHW-KIT1および#8-32 止めネジキットHW-KIT3もご用意しております。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
SS8S013 Support Documentation
SS8S013#8-32ステンレス製止めネジ、長さ1/8インチ、50個入り(インチ規格)
¥734
Today
SS8S019 Support Documentation
SS8S019#8-32ステンレス製止めネジ、長さ3/16インチ、50個入り(インチ規格)
¥808
Today
SS8S025 Support Documentation
SS8S025#8-32ステンレス製止めネジ、長さ1/4インチ、50個入り(インチ規格)
¥844
7-10 Days
SS8S038 Support Documentation
SS8S038#8-32ステンレス製止めネジ、長さ3/8インチ、50個入り(インチ規格)
¥881
7-10 Days
SS8S050 Support Documentation
SS8S050Customer Inspired! #8-32ステンレス製止めネジ、長さ1/2インチ、50個入り(インチ規格)
¥918
Today
SS8S0625 Support Documentation
SS8S0625#8-32ステンレス製止めネジ、長さ5/8インチ、50個入り(インチ規格)
¥955
7-10 Days
SS8S075 Support Documentation
SS8S075#8-32ステンレス製止めネジ、長さ3/4インチ、50個入り(インチ規格)
¥1,614
7-10 Days
SS8S100 Support Documentation
SS8S100#8-32ステンレス製止めネジ、長さ1インチ、50個入り(インチ規格)
¥1,907
7-10 Days
SS8E50D Support Documentation
SS8E50D#8-32ステンレス製止めネジ、両端六角ソケット付き、長さ1/2インチ、10個入り(インチ規格)
¥1,496
7-10 Days
SS8N013 Support Documentation
SS8N013#8-32ステンレス製止めネジ、ナイロンチップ付き、長さ1/8インチ、10個入り(インチ規格)
¥1,821
Today
SS8N019 Support Documentation
SS8N019#8-32ステンレス製止めネジ、ナイロンチップ付き、長さ3/16インチ、10個入り(インチ規格)
¥1,843
Today
SS8N038 Support Documentation
SS8N038#8-32合金銅製止めネジ、ナイロンチップ付き、長さ3/8インチ、10個入り(インチ規格)
¥2,170
7-10 Days
SS8B025 Support Documentation
SS8B025#8-32合金銅製止めネジ、真鍮チップ付き、長さ1/4インチ、10個入り(インチ規格)
¥2,180
7-10 Days
Back to Top

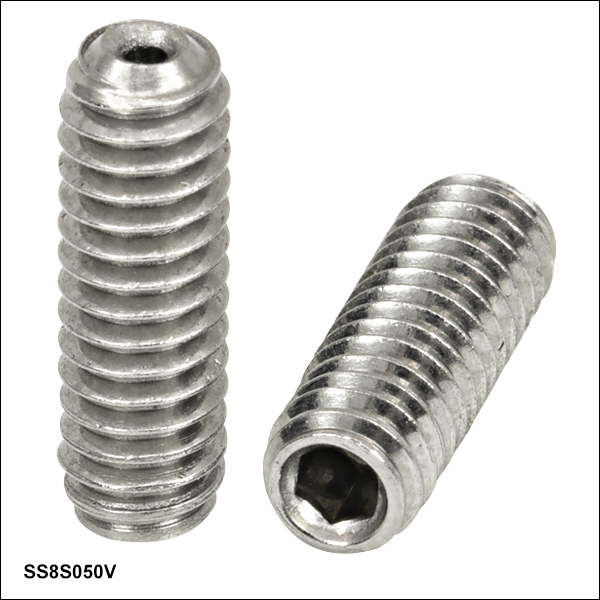

通気口付き真空対応#8-32止めネジ
