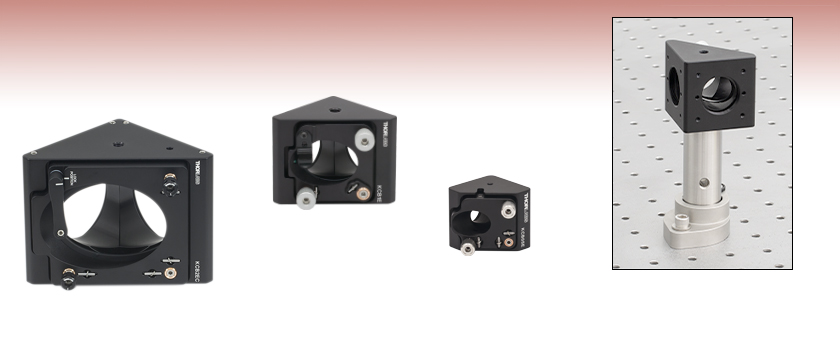

- Kinematic Mounts for 1/2", 1", and 2" Elliptical Mirrors
- Cage System, Lens Tube, and Post Mount Compatible
- ±3° or ±4° of Kinematic Pitch/Yaw Adjustment
KCB2EC
Holds 2" Elliptical Optics
KCB1E
Holds 1" Elliptical Optics
KCB05E
Holds 1/2"
Elliptical Optics
Application Idea
The RBP1 Post Base positions the reflective surface of an optic in a KCB1E Mount on a Ø1" RS Post above a threaded hole in an optical table.
Please Wait
Figure 1.1 楕円形ミラー用マウントのKCBxE(/M)やKCBxEC(/M)を用いてビームの方向を90°変えることができますが、このとき楕円形の光学素子によって円形の開口が維持されます。
| Item # | KCB05E(/M) | KCB1E(/M) | KCB1EC(/M) | KCB2EC(/M) |
|---|---|---|---|---|
| Elliptical Mirror Size | 1/2" | 1" | 2" | |
| Lens Tube Compatibility | SM05 | SM1 | SM2 | |
| Cage System Compatibility | 16 mm | 30 mm | 60 mm | |
| Cage Rod Mounting | Tapped Holes | Smooth Bores | ||
特長
- 楕円形光学素子を45°で取り付け、あおり調整(ピッチ＆ヨー)が可能
- 第3の六角アジャスタを使用してZ軸移動が可能
- 12 mm～12.7 mm(1/2インチ)、25 mm～25.4 mm(1インチ)、50 mm～50.8 mm(2インチ)の楕円形光学素子に対応するマウントをご用意
- ポスト取付け用タップ穴
- 黒色アルマイト加工アルミニウム製
楕円ミラー用直角キネマティックマウントを用いると、ケージシステムまたはレンズチューブシステム内に楕円形光学素子を45°の角度で取り付けられます。楕円形の光学素子には、45°に取り付けたときに、開口が円形となるという利点があります。KCB05E/MおよびKCB1E/Mには入射ポートと出射ポートの両方にケージロッド用のタップ穴があり、KCB1EC/MおよびKCB2EC/Mにはネジ加工されていないケージロッド取付け穴があります。また、これら全てのマウントの入射用および出射用開口には、レンズチューブを取り付けられるようにSMネジが切られています。
下記の8種類の直角マウントの大きさは、16 mm、30 mm、または60 mmケージシステム内に、それぞれ12 mm～12.7 mm、25 mm～25.4 mm、50 mm～50.8 mmの楕円形光学素子を組み込めるように設計されています。これらのマウントには、当社の誘電体や金属でコーティングされた楕円ミラーを取り付けることができます。また、25 mm～25.4 mmおよび50 mm～50.8 mmの楕円ミラーにお使いいただける、45°固定型マウントもご用意しております。
アライメントピン付きポストクランプベースTBP05/MおよびTBP05/M-JPは、光学ポスト上に直角キネマティックケージマウントKCB05E/Mを用いてミラーを取り付けたとき、ミラーの表面が光学テーブルのネジ穴の上に配置されるように設計されています。これにより、光学テーブル上のネジ穴に対する光路の位置決めが容易になります。ポストベースTBP05/MにはØ12.7 mmピラーポスト、ポストベースTBP05/M-JPにはØ12 mmピラーポストが取り付けられます。アライメントピン付きポストクランプベースRBP1/Mは、Ø25.0 mmピラーポストに取り付けられたマウントKCB1E/MまたはKCB1EC/Mに対して、同様な機能を果たします。アライメントピン付きポストクランプベースRBP2/Mは、同じくØ25.0 mmピラーポストに取り付けられたマウントKCB2EC/Mに対して、同様な機能を果たします。
| Posted Comments: | |
Jakin Z
(posted 2023-12-15 06:41:37.88) Does the KCB1EC/M have an appropriate piezoelectric actuators? andi.am
(posted 2017-12-21 12:21:59.633) I am not able to open the step file for the KCB2EC/M with 2 different software (IDA-step and Inventor). Is the file corrupted? Can you fix it?
Thank you for your promt answer in advance
Andreas nbayconich
(posted 2018-01-04 01:42:05.0) Thank you for contacting Thorlabs. There are several types of step files that may be compatible with ida-step & Inventor. I will reach out to you directly to provide these step files to try for IDA-step and Inventor and help troubleshoot this issue. syim
(posted 2013-09-24 11:55:01.567) Can you provide the elliptical mirror mount part separately? I don't need the cage. Thanks. cdaly
(posted 2013-09-26 13:27:00.0) Response from Chris at Thorlabs: Thank you for using our feedback tool. We do sell fixed elliptical mirror mounts, which do not involve the cage ssytems. The 2" elliptical mirror mount is the H45E2, which can be post mounted, turned vertically with a fixed optic mount like FMP2, or mounted kinematically using the KM200. walter.mueller
(posted 2013-05-22 17:30:44.36) Gibt es von diesem Halter KCB1E tatsächlich nur die universelle zöllische Version? Es müsste doch eine mit Metrischem Gewinde für den Post geben? jlow
(posted 2013-05-22 16:07:00.0) Response from Jeremy at Thorlabs: There's no special metric version of the KCB1E. It has both #8-32 and M4x0.7mm mounting holes. tcohen
(posted 2013-01-22 09:23:00.0) Response from Tim at Thorlabs: Thank you for your feedback! Right now we are releasing many new products, but expanding our elliptical selection for both dichroics and beamsplitter plates are being discussed. We are grateful for your feedback to help aid us in continuing to offer new products that would be the most useful for our customers. cafortin
(posted 2013-01-16 17:57:23.893) It would be nice to have a selection of elleptical dichroic filters to fit those kinematic mount. |
ズーム
- 16 mmケージシステムに対応する8個の#4-40タップ穴付き
- 12 mm～12.7 mm(1/2インチ)の楕円形光学素子 を光軸に対して45°で取付け
- ±3ºのあおり調整(ピッチ&ヨー)
- 3つのアジャスタを全て使用したときのZ軸移動量：±1.0 mm
- SM05レンズチューブの取付けが可能
- ポストに取付け可能:
- KCB05E/M: M3タップ穴とM4タップ穴各1個付き(ミニシリーズポスト、Ø12 mmおよびØ12.7 mmポスト、Ø25 mmポストに対応)
楕円ミラーマウントKCB05E/Mは Ø12 mm～Ø12.7 mm(Ø1/2インチ)楕円形光学素子を光軸に対して45°で保持し、その位置を中心に±4ºのあおり調整(ピッチ&ヨー)を行うことができます。入出射用の各ポートにはSM05内ネジと、16 mmケージシステムに対応する4つの#4 40タップ穴が付いています。あおり調整(ピッチ&ヨー)プレートは、M3×0.25調整ネジによって1回転あたり12.94 mradの角分解能で調整できます。2つのアジャスタには取外し可能なノブが付いていますが、もう1つのアジャスタの調整には2 mmの六角レンチまたはボールドライバが必要です。 光学面はマウントの中心に来るように設定されていますが、このノブの無いアジャスタを使用すると光軸に沿ってその位置を微調整することが可能です。
12 mm～12.7 mm(1/2インチ)の楕円形光学素子の固定には、先端がナイロン製の調整ネジとナイロンでコーティングされたバネクリップを使用します。マウント後方の2重穴に挿入し、1.3 mmの六角レンチまたはボールドライバで締め付けます。光学素子を後ろ側から挿入して取り付けるように設計されているため、光学素子の最大厚さに制限が生じないうえに、マウントをケージシステムやレンズチューブに取り付けた後も光学素子にアクセスできます。当社ではこれらのマウントにお使いいただける誘電体コーティングおよび金属コーティングの楕円ミラーをご用意しています。マウントに固定できる光学素子の最小厚さは3 mmです。
ズーム
- 25 mm～25.4 mm(1インチ)楕円形光学素子を光軸に45°で取り付け可能
- ERケージロッド用に#4-40タップ穴が8つ
- ±4º のキネマティックあおり調整(チップ&チルト)
- 3つ全てのアジャスタを使用するとZ軸移動が可能：±3.0 mm
- 30 mmケージシステムとSM1ネジに対応
- ポスト取付け可能:
- KCB1E/M: M4タップ穴およびM6タップ穴付き(Ø12 mmおよびØ12.7 mmポスト、Ø25 mmポストに対応)
キューブKCB1E/Mは取付けプレートに45°の角度で保持された25 mm～25.4 mm(1インチ)の楕円形光学素子のあおり調整(チップ&チルト)が可能です。 ポートにはSM1ネジ付き内孔と、30 mmケージシステム規格に対応する中心間隔の等しい#4‑40タップ穴が4つあります。 あおり調整(チップ&チルト)プレートは、角度分解能7.6 mrad/revの100 TPI調整ネジによって作動します。 アジャスタの2つには取外し可能なノブが付いておりますが、3つ目のアジャスタの調整には2 mm六角レンチまたはボール(六角)ドライバが必要です。光学面はマウントの中心に来るように設定されていますが、3つ目のアジャスタを使用して光軸に沿って位置を微調整することが可能です
25 mm～25.4 mm(1インチ)の楕円形光学素子の固定には、先端がナイロン製の調整ネジならびにナイロン製コーティングが施されたバネクリップを使用します。マウントの後ろ側の2重穴から取り付け、1.3 mm六角レンチまたはボールドライバで締め付けます。 後ろ側から取り付ける設計により、マウントをケージロッドやレンズチューブに取り付けた後も光学素子にアクセスできるというメリットがあります。 マウントは厚さ6 mmの光学素子用の設計です。当社では、このマウントをお使いいただける誘電体および金属コーティング付き楕円ミラーも取り揃えています。
ズーム
Click to Enlarge
Figure 586A ネジ切りなしのケージロッド用穴が付いたKCB1EC(/M)
- 25 mm～25.4 mm(1インチ)楕円形光学素子を光軸に対して45°で取り付け
- ERシリーズケージロッド取り付け用深さ6.35 mmのネジ切りなし穴が8個付き
- ±4ºのあおり調整(チップ&チルト)
- 3つ全てのアジャスタを使用するとZ軸移動が可能：±3.0 mm
- 30 mmケージシステムならびにSM1ネジ付き部品対応
- ポストに取付け可能:
- KCB1EC/M: M4タップ穴およびM6タップ穴各1個付き(Ø12 mmおよびØ12.7 mmポスト、Ø25 mmポスト対応)
キューブKCB1EC/Mは取付けプレートに45°の角度で保持された25 mm～25.4 mm(1インチ)の楕円形光学素子のあおり調整(チップ&チルト)が可能です。 入出力ポートにはSM1ネジ切り穴が付いており、30 mmケージシステム規格に対応する深さ6.35 mmのネジ切りなし穴も4個ずつ付いています。ケージロッドは2 mm六角レンチまたはボール(六角)ドライバを用いて8個の止めネジ(セットスクリュ)により固定します。このデザインにより、ERシリーズロッドアダプタ ERSCBを使用せずに複数の30 mmケージ部品を直接接続することが可能になっています。あおり調整(チップ&チルト)プレートは、角度分解能7.6 mrad/revの100 TPI調整ネジによって差動します。 アジャスタの2つには取外し可能なノブが付いておりますが、3つ目のアジャスタの調整には2 mm六角レンチまたはボールドライバが必要です。光学面はマウントの中心に来るように設定されていますが、3つ目のアジャスタを使用して光軸に沿って位置を微調整することが可能です。
25 mm～25.4 mm(1インチ)楕円形光学素子の固定には、ナイロンコーティングが施されたバネクリップを使用します。マウントの後ろ側の2重構造穴から取り付け、1.3 mm六角レンチまたはボールドライバで締め付けます。後ろ側から取り付ける設計により、マウントをケージロッドやレンズチューブに取り付けた後も光学素子にアクセスできるというメリットがあります。マウントは厚さ6 mmの楕円形光学素子用の設計です。当社ではこちらのマウントに取付け可能な誘電体または金属コーティング楕円ミラーもご用意しております。
ズーム
Click to Enlarge
Figure 390A スイングアームとナイロンチップ付き止めネジによってミラーを位置固定している様子。調整ノブの側面には精密調整用の穴があります。
- Ø50 mm～Ø50.8 mm(Ø2インチ)の楕円形光学素子を光軸に対して45°で取り付け
- ERシリーズケージロッド取り付け用深さ5.0 mmのネジ切りなし穴が8個
- ±3ºのあおり調整(ピッチ＆ヨー)
- 3つのアジャスタを全て使用した際のZ軸移動量：±3.0 mm
- 60 mmケージシステムおよびSM2シリーズ部品に対応
- ポストに取り付け可能:
- KCB2EC/M: ポスト取付け用にM4タップ穴およびM6タップ穴各1個(Ø12 mmおよびØ12.7 mmポスト、Ø25 mmポストに対応)
直角キネマティックケージマウントKCB2EC/Mは、45°の角度(公称値)で保持されたØ50 mm～Ø50.8 mm(Ø2インチ)楕円形光学素子のピッチ&ヨー調整が可能です。入出力ポートにはSM2ネジ切り穴が付いており、60 mmケージシステム規格に対応する位置にケージロッドを取り付けるための深さ5.0 mmのネジ切りなし穴も4個ずつ付いています。
±3°のあおり調整(ピッチ&ヨー)プレートは3つの100 TPI調整ネジによって、1回転あたり4.5 mradの角分解能で動作します。この調整プレートには、側面にØ2 mmの精密調整用の穴が開いた取り外し可能なノブが付いていますが、3つ目のアジャスタの調整には2 mm六角レンチまたはボール(六角)ドライバを使用する必要があります。また、光学面はマウントの中心に来るように設定されていますが、3つ目のアジャスタを使用して光軸に沿った精密位置調整を行うことが可能です。
Ø50 mm～Ø50.8 mm(Ø2インチ)の楕円形光学素子の固定には、スイングアーム上の先端がナイロン製の止めネジ(セットスクリュ)を使用します。マウントの後ろ側の2重構造穴から取り付け、2 mm六角レンチまたはボールドライバで締め付けます。光学素子が歪むのを防ぐため、止めネジは指の力のみで締め付けてください。 このマウントは、厚さ12 mmのØ50 mm～Ø50.8 mm(Ø2インチ)楕円形光学素子のみに対応します。当社ではこちらのマウントに取付け可能な誘電体または金属コーティング楕円ミラーもご用意しております。
ズーム
Click to EnlargeFigure 771B ポストベースRBP1(/M)を使用して、レーザ光を光学テーブルのネジ穴に沿うようにアライメント
Click to Enlarge
Figure 771A ポストベースRBP1(/M)の上面(左)と底面(右)
- レーザ光を光学テーブルのネジ穴に沿うようにアライメントするのに有用
- ミリ規格とインチ規格の両方の光学テーブルで使用可能
- アライメントピンと付属のネジにより、対応するマウント内の光学素子の反射面をテーブルのネジ穴の上に配置
- 固定ネジを緩めるとポストは自由に回転可能
Click to EnlargeFigure 771C ルーラBHM6とベースTBP05(/M)を用いたマウントKCB05(/M)のアライメント
これらのアライメントピン付きポストクランプベースは、直角キネマティックミラーマウントを用いて光学ポストの中心軸上に光学素子の反射面を配置したアセンブリと、組み合わせて使用するように設計されています。TBP05/MおよびTBP05/M-JPは、KCB05シリーズの直角キネマティックミラーマウントに対応します。RBP1/Mは、KCB1シリーズの直角キネマティックミラーマウント(KCB1P/Mを除く)に対応します。RBP2/Mは、KCB2シリーズの直角キネマティックミラーマウントに対応します。
これらのポストクランプベースには、Ø12 mm、Ø12.7 mm、またはØ25 mmピラーポストを取り付けることができ、各ピラーポストには直角ミラーマウントを左の写真のように取り付けられます。ただし、このベースには台座付きポストは取り付けられませんのでご注意ください。これらのポストベース底面のアライメントピンは、光学テーブル上に25 mm間隔で格子状に配置されている取付け穴に整合し、ポストベースの位置はM6 x 1.0キャップスクリュとワッシャ(付属しません)で固定できます。 TBP05/MにはØ12.7 mmピラーポスト、RBP1/MおよびRBP2/MにはØ25 mmピラーポスト、TBP05/M-JPにはØ12 mmピラーポストがそれぞれ取り付けられます。ポストは5 mm六角レンチで固定ネジを締めて固定できますが、締めなければ自由に回転させることができます。
アライメントピン付きポストクランプベースを用いてレーザ光を光学テーブルのネジ穴のパターンにアライメントする際は、位置決めピンの付いた磁石付きビーム高測定用ルーラBHM6のご使用をお勧めします。このルーラを使用すると、光学テーブルの2つのネジ穴の上に配置された、高さの異なる一連のアライメント用の穴をご利用いただけます(Figure 771C参照)。
アライメントピン付きポストクランプベースの全ラインナップについては製品紹介ページをご覧ください。
 直角キネマティック楕円ミラーマウント |
