SM2シリーズ回転マウント

Mount Ø2" (Ø50.8 mm) Optics or SM2 (Ø2.035"-40) Lens Tubes
360° Continuous Rotation

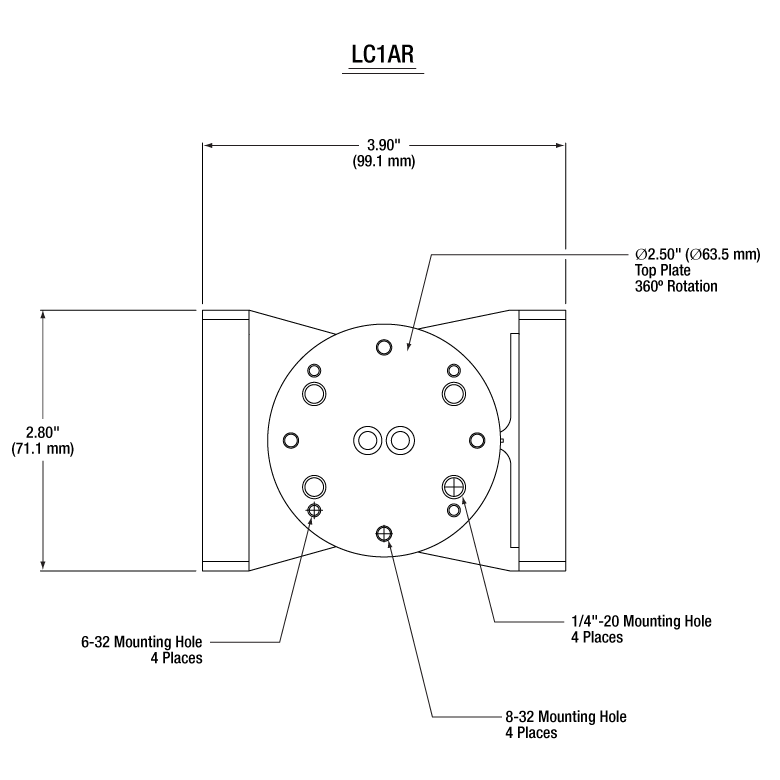

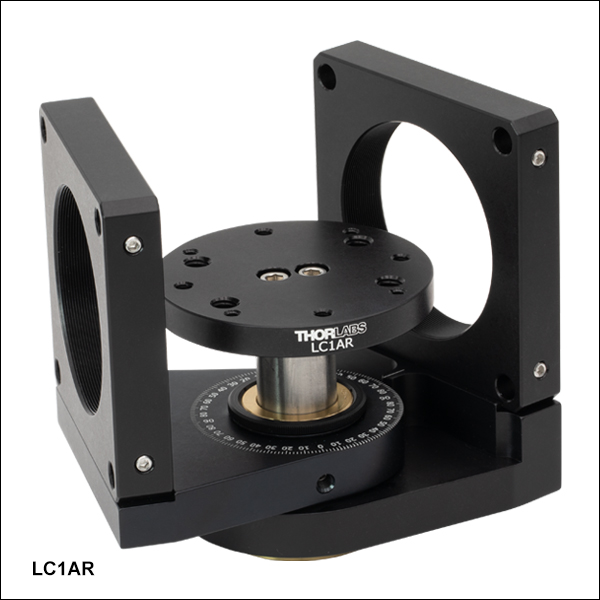

LC1AR

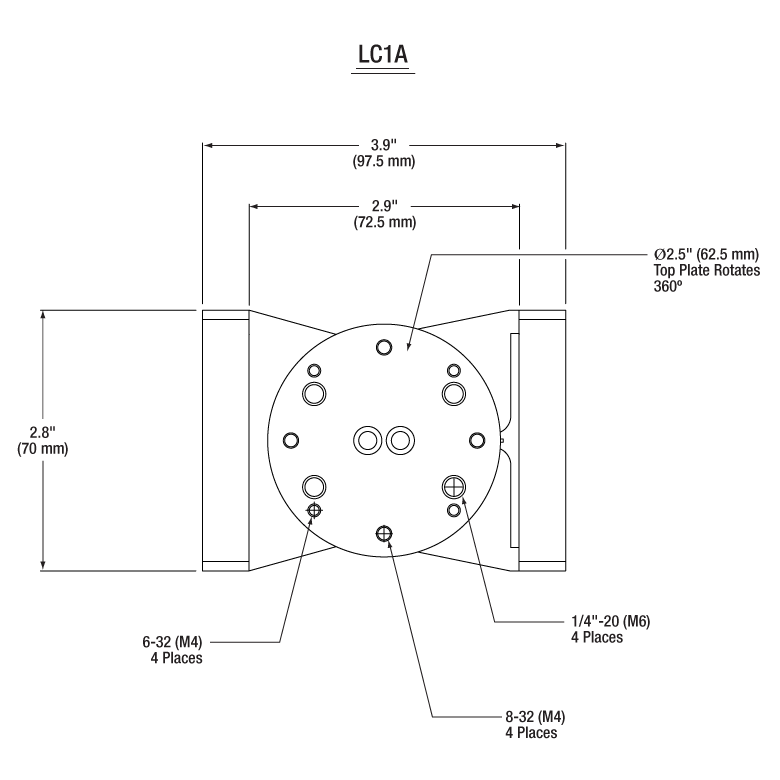

Swivel Mount for

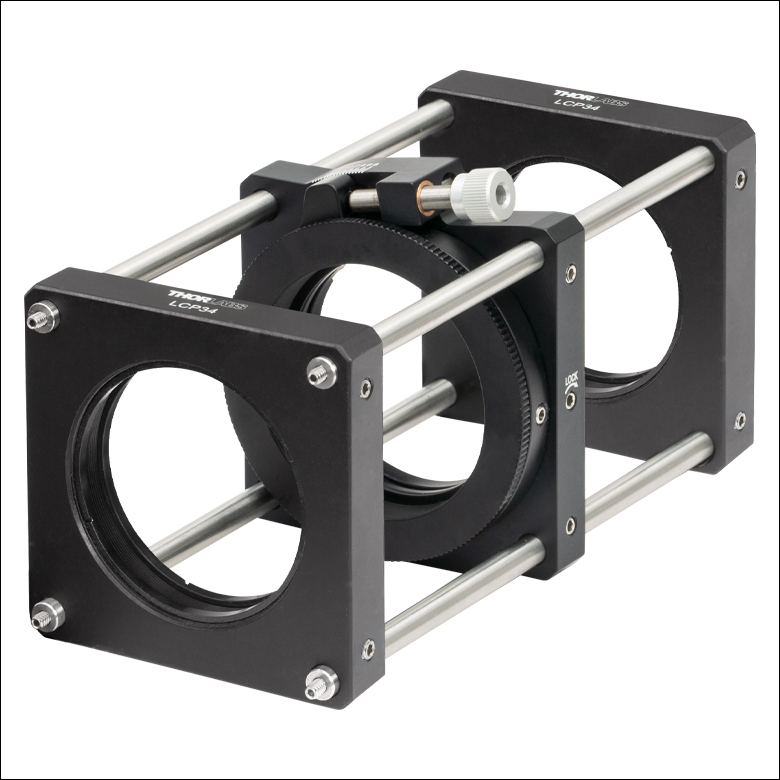

60 mm Cage Systems

RSP2

Ø2" Rotation Mount

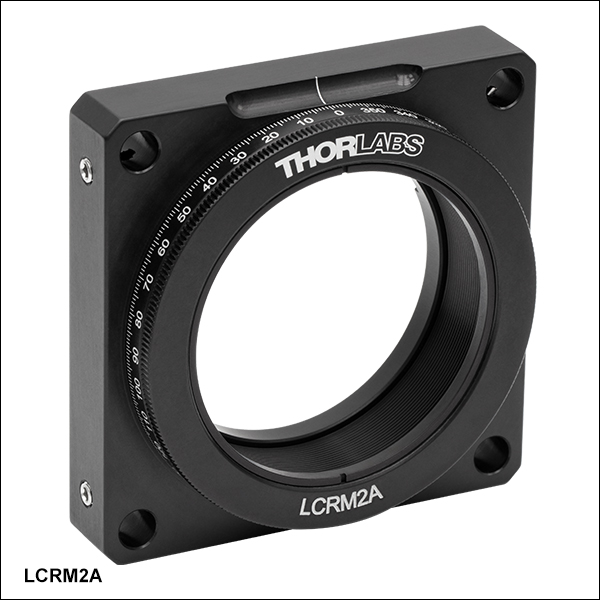

LCRM2A

Ø2" Rotation Mount for
60 mm Cage Systems

KS2RS

Ø2" Kinematic Rotation Mount

Related Items

SM2 Lens Tubes

60 mm Cage System XY Translation Mounts

Cage Systems

Lab Safety

Right Angle Prisms

Please Wait

概要
ネジ仕様
Feedback
回転マウント＆回転ステージ

Quick Links
High-Precision Rotation Mount	Continuous Rotation Mount
Continuous Rotation Mount with Adjustable Zero	Ø1" Nested Optic Mount

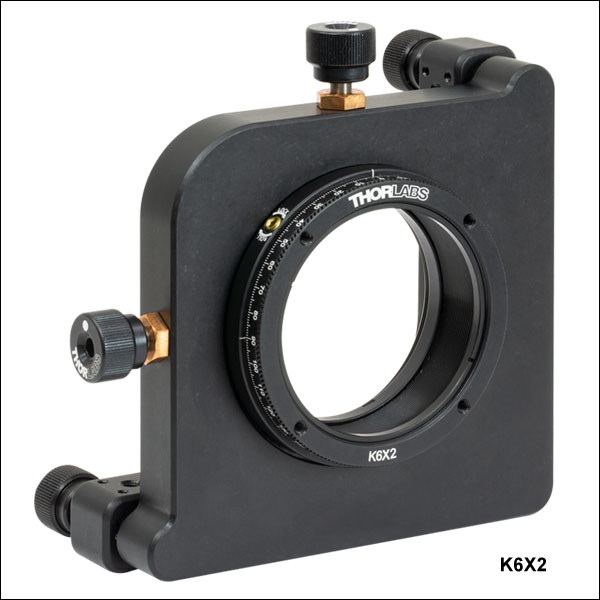

Ø2" Kinematic Rotation Mount	6-Axis Kinematic Optic Mount

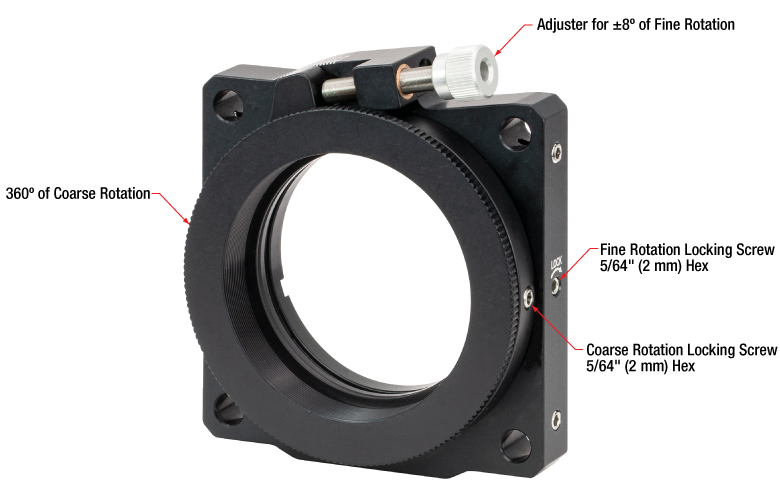

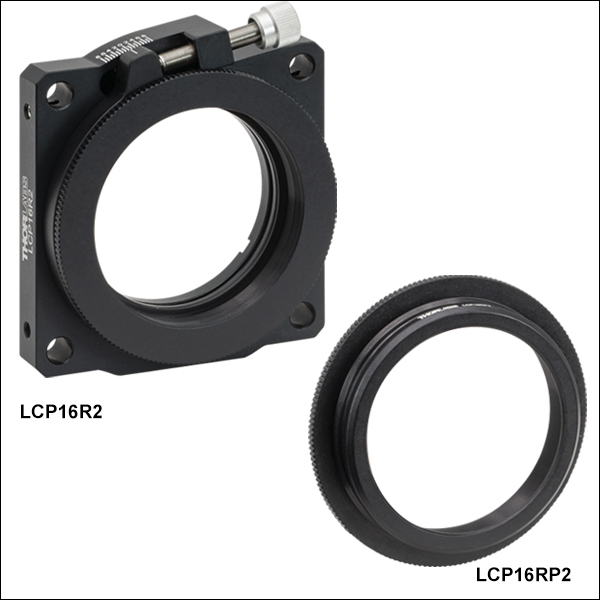

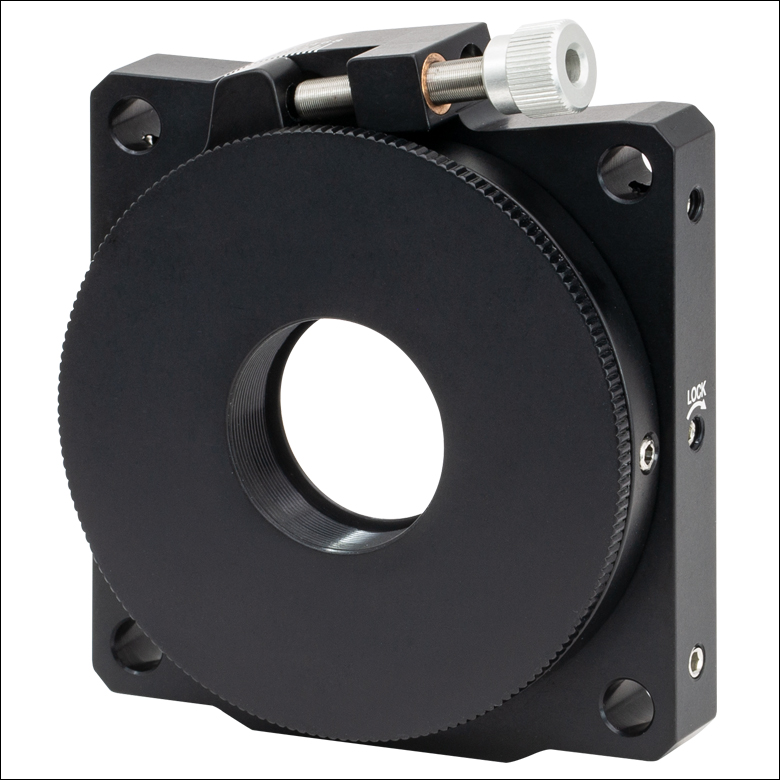

60 mm Cage Rotation Mount	60 mm Cage Rotation Mount, ±8° Fine Rotation Adjustment
Swivel Mounts/Plates for 60 mm Cage Systems

特長

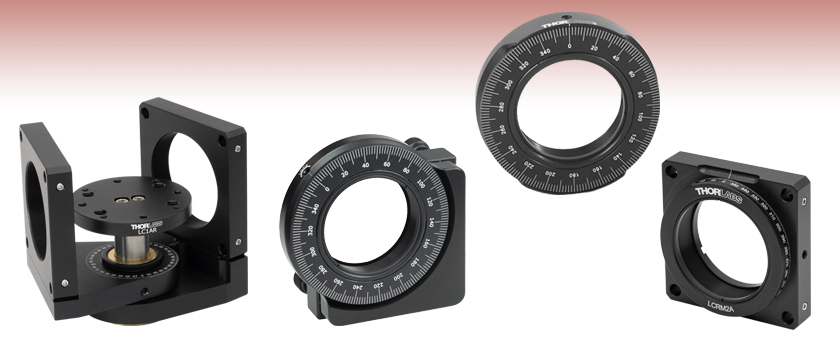

SM2内ネジ付き回転マウント
SM2ネジ付き部品に取付け可能
目盛が刻印

このページではSM2ネジ付きで、Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子、SM2レンズチューブまたはSM2ネジ付き部品用の回転マウントをまとめて掲載しています。マウントを使用して光学素子、SM2ネジ付き部品またはプラットフォームを360°回転させることができます。

当社のSMネジ規格は、幅広い範囲の製品群に対応しています。SMネジ付き部品を使用して、シンプルかつ効率的にオプトメカニクスを構成できます。レンズチューブ、ケージシステム部品、固定式およびキネマティックマウント、アイリス、ダイヤフラムなどのSMネジ付き部品により、複雑な光学系の構築に際して柔軟な設計が可能になります。当社のSMネジ規格の詳細については「ネジ仕様」のタブをご覧ください。

Ø12 mm～Ø12.7 mm(Ø1/2インチ)およびØ25 mm～Ø25.4 mm(Ø1インチ)光学素子用のSMネジ付き回転マウントもまとめてご紹介しておりますので、そちらもご参照ください。回転マウントおよび回転ステージの製品ラインナップについては、「回転マウント＆回転ステージ」のタブをご覧ください。

*こちらのマウントは、Ø50.8 mmの光学素子に対して最適設計されています。Ø50 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。

Click to Enlarge

ネジ仕様

下記はネジの概要についての説明です。仕様や寸法の詳細については、市販のMachinery's Handbook等をご参照ください。

ネジ山の名称
ネジ山は頂点(crest)、斜面(flank)、谷(root)の3つが繰り返されることで構成されています(右図参照)。特殊な場合を除き、ネジ山は、頂点または谷の中心に垂直な線を描いたとき、両側が対称的で、同じ角度で傾斜しています。隣り合うネジ山の間の距離はネジピッチと呼ばれます。フランク角とは、ネジ軸に対して垂直な線と斜面がなす角度と定義します。別途特記のない限り、ネジ山の斜面角度は30°なので、斜面と斜面の間の角度は合計で60°となります。それぞれの名称は右の図で示されています。

ネジの外径はネジ山の頂点の径、内径はネジの谷の径となります。ほとんどのネジでは頂点や谷の先端が鋭点ではないため、外径や内径の定義には頂点や谷を丸めた値が含まれています。ピッチ径は、外径と内径のおおよその中間値となります。　

Thread Form
Thread Formはネジの特長を定義しています。世界の多くで使用されているのはISOミリネジで、国際単位系で測定されています。またアメリカではインチ単位で測定されたユニファイネジが一般的です。ユニファイネジには様々な形状がありますが、UN規格は谷の輪郭が平ら、UNR規格では丸くなります。UNやUNRに文字を追加することによりネジ山の形状が詳細に説明されます。例えば谷の輪郭が平ら(UN規格)で極細目(extremely fine)のネジはUNEFネジとなります。またユニファイネジ規格で特殊なネジはUNSネジとなります。　

Thread Series
ほとんどのネジはThread Seriesで識別されます。Thread Seriesは外径とネジ山の密度で示されます。ネジ山の密度はミリネジではネジピッチ、ユニファイネジではThreads per Inch(TPI)で規定されています。ユニファイネジの場合、1/4"-20キャップスクリュのバレルは直径が1/4インチ、ピッチは20 TPIと表されます。ミリ規格のM4 x 0.7キャップスクリュのバレルは直径が4 mm、ピッチが0.7 mmです。M4 x 0.7はよくM4に省略されています。　

Unified Thread Class Tolerancing
Location	Loose	Optimal	Strict
Internal	1B	2B	3B
External	1A	2A	3A

Metric Thread Tolerance Positions
Location	Loose	Optimal	Strict
Internal	-	G	H
External	e or f	g	h

Metric Thread Tolerance Grades
Dimension	Location	Tolerance Grades^a
Minor Diameter	Internal	4, 5, 6, 7, 8
Major Diameter	External	4, 6, 8
Pitch Diameter	Internal	4, 5, 6, 7, 8
Pitch Diameter	External	3, 4, 5, 6, 7, 8, 9

公差等級が上がると公差が大きくなります。通常の長さのはめあいでは下線が引いてある等級が使用されます。

Thread Class
ネジ山の公差と許容差は、ネジのクラス(thread class)によって示されます。ユニファイネジは英数字で識別されます。数字は1から3まであり、大きいほど公差が厳しくなります。また、Aは外ネジ、Bは内ネジを示しています。

ミリネジは、数字の3から9までの公差等級と、eからhまでの公差位置で公差が決まります。等級がそのまま公差の度合を示しており、数字が小さいほど公差が厳しくなります。位置はピッチ径からの公差の距離を示しています。またアルファベットの大文字は内ネジ、小文字は外ネジです。　

Machinery's Handbook, 29th Edition, p. 1885より(和訳):「公差域クラスは、最初にピッチ径の等級と位置が記述され、次に外ネジの場合は外径のの等級と位置、内ネジの場合は内径の等級と位置が記述されます。よって外ネジの場合は4g6g、内ネジの場合5H6Hというような表記となります。2つの等級と位置が同じの場合は、繰り返す必要がないため、4g4gの場合は4g、5H5Hの場合は5Hとなります。」

当社のSMシリーズ規格
SMシリーズ規格は、当社のレンズチューブやケージシステム部品に使用されています。下表はご用途に合ったコンポーネントを機械加工する際にご参照ください。多くのSMシリーズネジ規格は特殊ネジ(UNSネジ)で、側面角度は30°、ネジクラスは2A および2Bになっております。ただしSM30シリーズネジはミリネジで、側面角度は30°、公差は6H/6gです。当社ではCマウントやRMSネジ付きの製品もご用意しております。ネジ規格は下記をご覧ください。なお、他社製品は公差が下記ネジと異なる場合がありますのでご注意ください。こちらに掲載されていないネジの規格については当社までお問い合わせください。　

SM05 Threading: Ø1/2" Lens Tubes, 16 mm Cage Systems
External Thread, 0.535"-40.0 UNS-2A		Internal Thread, 0.535"-40.0 UNS-2B
Max Major Diameter	0.5340"	Min Major Diameter	0.5350"
Min Major Diameter	0.5289"	Min Pitch Diameter	0.5188"
Max Pitch Diameter	0.5178"	Max Pitch Diameter	0.5230"
Min Pitch Diameter	0.5146"	Min Minor Diameter (and 83.3% of Thread)	0.508"
Max Minor Diameter	0.5069"	Max Minor Diameter (and 64.9% of Thread)	0.514"

RMS Threading: Objective, Scan, and Tube Lenses
External Thread, 0.800"-36.0 UNS-2A		Internal Thread, 0.800"-36.0 UNS-2B
Max Major Diameter	0.7989"	Min Major Diameter	0.8000"
Min Major Diameter	0.7934"	Min Pitch Diameter	0.7820"
Max Pitch Diameter	0.7809"	Max Pitch Diameter	0.7866"
Min Pitch Diameter	0.7774"	Min Minor Diameter (and 83.3% of Thread)	0.770"
Max Minor Diameter	0.7688"	Max Minor Diameter (and 64.9% of Thread)	0.777"

C-Mount Threading: Machine Vision Lenses, CCD/CMOS Cameras
External Thread, 1.000"-32.0 UN-2A		Internal Thread, 1.000"-32.0 UN-2B
Max Major Diameter	0.9989"	Min Major Diameter	1.0000"
Min Major Diameter	0.9929"	Min Pitch Diameter	0.9797"
Max Pitch Diameter	0.9786"	Max Pitch Diameter	0.9846"
Min Pitch Diameter	0.9748"	Min Minor Diameter (and 83.3% of Thread)	0.966"
Max Minor Diameter	0.9651"	Max Minor Diameter (and 64.9% of Thread)	0.974"

SM1 Threading: Ø1" Lens Tubes, 30 mm Cage Systems
External Thread, 1.035"-40.0 UNS-2A		Internal Thread, 1.035"-40.0 UNS-2B
Max Major Diameter	1.0339"	Min Major Diameter	1.0350"
Min Major Diameter	1.0288"	Min Pitch Diameter	1.0188"
Max Pitch Diameter	1.0177"	Max Pitch Diameter	1.0234"
Min Pitch Diameter	1.0142"	Min Minor Diameter (and 83.3% of Thread)	1.008"
Max Minor Diameter	1.0068"	Max Minor Diameter (and 64.9% of Thread)	1.014"

SM30 Threading: Ø30 mm Lens Tubes
External Thread, M30.5 x 0.5 – 6H/6g		Internal Thread, M30.5 x 0.5 – 6H/6g
Max Major Diameter	30.480 mm	Min Major Diameter	30.500 mm
Min Major Diameter	30.371 mm	Min Pitch Diameter	30.175 mm
Max Pitch Diameter	30.155 mm	Max Pitch Diameter	30.302 mm
Min Pitch Diameter	30.059 mm	Min Minor Diameter (and 83.3% of Thread)	29.959 mm
Max Minor Diameter	29.938 mm	Max Minor Diameter (and 64.9% of Thread)	30.094 mm

SM1.5 Threading: Ø1.5" Lens Tubes
External Thread, 1.535"-40 UNS-2A		Internal Thread, 1.535"-40 UNS-2B
Max Major Diameter	1.5339"	Min Major Diameter	1.535"
Min Major Diameter	1.5288"	Min Pitch Diameter	1.5188"
Max Pitch Diameter	1.5177"	Max Pitch Diameter	1.5236"
Min Pitch Diameter	1.5140"	Min Minor Diameter (and 83.3% of Thread)	1.508"
Max Minor Diameter	1.5068"	Max Minor Diameter (and 64.9% of Thread)	1.514"

SM2 Threading: Ø2" Lens Tubes, 60 mm Cage Systems
External Thread, 2.035"-40.0 UNS-2A		Internal Thread, 2.035"-40.0 UNS-2B
Max Major Diameter	2.0338"	Min Major Diameter	2.0350"
Min Major Diameter	2.0287"	Min Pitch Diameter	2.0188"
Max Pitch Diameter	2.0176"	Max Pitch Diameter	2.0239"
Min Pitch Diameter	2.0137"	Min Minor Diameter (and 83.3% of Thread)	2.008"
Max Minor Diameter	2.0067"	Max Minor Diameter (and 64.9% of Thread)	2.014"

SM3 Threading: Ø3" Lens Tubes
External Thread, 3.035"-40.0 UNS-2A		Internal Thread, 3.035"-40.0 UNS-2B
Max Major Diameter	3.0337"	Min Major Diameter	3.0350"
Min Major Diameter	3.0286"	Min Pitch Diameter	3.0188"
Max Pitch Diameter	3.0175"	Max Pitch Diameter	3.0242"
Min Pitch Diameter	3.0133"	Min Minor Diameter (and 83.3% of Thread)	3.008"
Max Minor Diameter	3.0066"	Max Minor Diameter (and 64.9% of Thread)	3.014"

SM4 Threading: Ø4" Lens Tubes
External Thread, 4.035"-40 UNS-2A		Internal Thread, 4.035"-40.0 UNS-2B
Max Major Diameter	4.0337"	Min Major Diameter	4.0350"
Min Major Diameter	4.0286"	Min Pitch Diameter	4.0188"
Max Pitch Diameter	4.0175"	Max Pitch Diameter	4.0245"
Min Pitch Diameter	4.0131"	Min Minor Diameter (and 83.3% of Thread)	4.008"
Max Minor Diameter	4.0066"	Max Minor Diameter (and 64.9% of Thread)	4.014"

Posted Comments:

Wolfgang Lakata (posted 2021-04-21 07:53:10.97)

Dear Sir or Madame, a cage-mounting system for gratings would be really helpful with easy adjustable angles for the grating and the reflected beam in order to build a spectrograph. Best regards, Wolfgang Lakata

YLohia (posted 2021-04-29 01:44:00.0)

Hello Wolfgang, thank you for your feedback. We will consider offering parts specifically for such applications in the future. That being said, we currently offer the C3A Jointed Cage Assembly Rod / Swivel Connector that can be used with CYCP 30 mm Cage Mount for Cylindrical Lenses (or other rectangular optics) for a similar effect.

回転マウント＆回転ステージのセレクションガイド

当社では手動式および電動式の回転マウントと回転ステージを豊富にご用意しております。回転マウントの内孔はØ12 mm～Ø12.7 mm(Ø1/2インチ)、Ø25 mm～Ø25.4 mm(Ø1インチ)、またはØ50 mm～Ø50.8 mm(Ø2インチ) の光学素子取付け用に設計されております*。また回転ステージには、様々な部品やシステムが取り付けられるようにタップ穴が配置されております。電動式は、DCサーボモータ、2相ステッピングモータ、あるいはElliptec™共振ピエゾモータにより駆動されます。いずれも360°の連続回転が可能です。　

*下表のマウントは、Ø12.7 mm、Ø25.4 mm、Ø50.8 mmの光学素子に対して最適設計されています。Ø12.0 mm、Ø25.0 mm、Ø50.0 mmなどの少し小さい光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。

手動回転マウント

Rotation Mounts for Ø1/2" Optics
Item #	MRM05(/M)	RSP05(/M)	CRM05	PRM05(/M)^a	SRM05	KS05RS	CT104
Click Photo to Enlarge
Features	Mini Series	Standard	External SM1 (1.035"-40) Threads	Micrometer	16 mm Cage-Compatible	±4° Kinematic Tip/Tilt Adjustment Plus Rotation	Compatible with 30 mm Cage Translation Stages and 1/4" Translation Stages^b
Additional Details

こちらのマウントはPRM05GL5/M(回転マウントPRM05/Mと偏光プリズムマウントSM05PM5のセット)に含まれております。
CT104は当社のアダプタープレートMS103/Mを用いることで、移動量6.4 mm(1/4インチ)の移動ステージに取り付けられます。
CT104は30 mmケージシステム用移動ステージCT1B/M に対応します。

Rotation Mounts for Ø1" Optics
Item #	RSP1(/M)	LRM1	RSP1D(/M)	DLM1(/M)	CLR1(/M)	RSP1X15(/M)	RSP1X225(/M)	PRM1(/M)^a
Click Photo to Enlarge
Features	Standard	External SM1 (1.035"-40) Threads	Adjustable Zero	Two Independently Rotating Carriages	Rotates Optic Within Fixed Lens Tube System	Continuous 360° Rotation or 15° Increments	Continuous 360° Rotation or 22.5° Increments	Micrometer
Additional Details

こちらのマウントはPRM1GL10/M(回転マウントPRM1/Mと偏光プリズムマウントSM1PM10のセット)に含まれております。

Rotation Mounts for Ø1" Optics
Item #	LM1-A & LM1-B(/M)	CRM1T(/M)	CRM1LT(/M)	CRM1PT(/M)	KS1RS	K6XS
Click Photo to Enlarge
Features	Optic Carriage Rotates Within Mounting Ring	30 mm Cage-Compatible^a	30 mm Cage-Compatible for Thick Optics^a	30 mm Cage-Compatible with Micrometer^a	±4° Kinematic Tip/Tilt Adjustment Plus Rotation	Six-Axis Kinematic Mount^a
Additional Details

こちらのマウントには回転ダイヤルにM3穴が4つ付いており、プリズム取付け用プラットフォームK6A1/Mを取り付けられます。

Rotation Mounts for Ø2" Optics

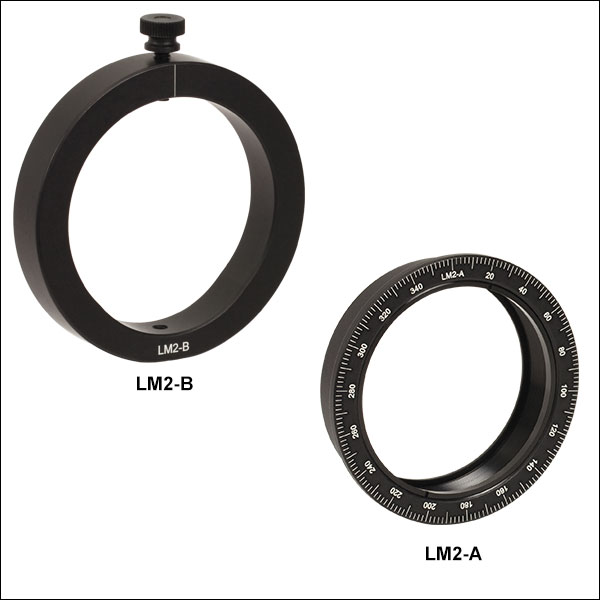

Item #	RSP2(/M)	RSP2D(/M)	PRM2(/M)	LM2-A & LM2-B(/M)	LCRM2A(/M)	KS2RS	K6X2
Click Photo to Enlarge
Features	Standard	Adjustable Zero	Micrometer	Optic Carriage Rotates Within Mounting Ring	60 mm Cage-Compatible	±4° Kinematic Tip/Tilt Adjustment Plus Rotation	Six-Axis Kinematic Mount
Additional Details

Rotation Drive Mechanism and Adjustment Range	Manual, 360° Continuous		Coarse: Manual, 360° Continuous; Fine: ±7° Micrometer	Manual, 360° Continuous
Optic Mounting	Internally SM2-Threaded Carriage			Internal SM2 Threads in LM2-A	Internally SM2-Threaded Carriage
Maximum Accepted Optic Thickness	0.51" (13 mm)	0.54" (13.7 mm)	0.48" (12.2 mm)	0.46" (11.7 mm)	0.52" (13.2 mm)	0.47" (12 mm)	0.53" (13.4 mm)
Post Mounting	8-32 (M4) Tap			8-32 (M4) Tap in LM2-B	8-32 (M4) Tap	Four Counterbores for 8-32 (M4) Cap Screws	Six Counterbores for 8-32 (M4) Cap Screws
Cage System Compatibility	N/A		Four 4-40 (M3) Taps on Rotation Dial with 60 mm Spacing	N/A	Four Bores for Ø6 mm Cage Rods with 60 mm Spacing	N/A	N/A

手動回転ステージ

Manual Rotation Stages
Item #	RP005(/M)	PR005(/M)	MSRP01(/M)	RP01(/M)	RP03(/M)	QRP02(/M)
Click Photo to Enlarge
Features	Standard					Two Hard Stops
Additional Details

Manual Rotation Stages
Item #	XRNR1(/M)	XRR1(/M)	PR01(/M)	CR1(/M)	XYR1(/M)	OCT-XYR1(/M)
Click Photo to Enlarge
Features	Fine Rotation Adjuster and 2" Wide Dovetail Quick Connect	Fine Rotation Adjuster and 3" Wide Dovetail Quick Connect	Fine Rotation Adjuster and SM1-Threaded Central Aperture	Fine Pitch Worm Gear	Rotation and 1/2" Linear XY Translation
Additional Details

ステージをネジスロットで取り付けた場合、75.7 mmアリ溝を使用して他のステージまたはアクセサリに重ねて取り付けた場合よりも高くなります。
ステージOCT-XYR1/MにはプレートXYR1Aが付いています。このプレートを取り外すとステージXYR1/Mと同様の取付け機能となります。

電動回転マウント＆ステージ

Motorized Rotation Mounts and Stages with Central Clear Apertures
Item #	DDR25(/M)	PDR1C(/M)	PDR1(/M)	PDR1V(/M)	PDXR1(/M)
Click Photo to Enlarge
Features	Compatible with SM05 Lens Tubes, 16 mm Cage System, & 30 mm Cage System	Compatible with 16 mm Cage System	Compatible with SM05 Lens Tubes & 30 mm Cage System	Vacuum-Compatible; Also Compatible with SM05 Lens Tubes & 30 mm Cage System	Compatible with SM05 Lens Tubes & 30 mm Cage System
Additional Details

Motorized Rotation Mounts and Stages with Central Clear Apertures
Item #	K10CR1(/M)	PRM1Z8(/M)^a	DDR100(/M)	ELL16	ELL14	ELL21(/M)	HDR50(/M)
Click Photo to Enlarge
Features	Compatible with SM1 Lens Tubes & 30 mm Cage System		Compatible with SM1 Lens Tubes, 16 mm Cage System, 30 mm Cage System	Compatible with SM05 Lens Tubes, Open Frame Design for OEM Applications	Compatible with SM1 Lens Tubes, Open Frame Design for OEM Applications	Compatible with SM2 Lens Tubes, Open Frame Design for OEM Applications	Compatible with SM2 Lens Tubes
Additional Details

Motor Type	2 Phase Stepper Motor with Worm Gear	DC Servo	Brushless DC Servo	Piezo Resonant Motor			2 Phase Stepper Motor with Worm Gear
Rotation Adjustment Range	360° Continuous
Rotating Platform/Carriage
Diameter	1.81" (46.0 mm)	1.97" (50.0 mm)	4.37" (111.0 mm)	-			3.86" (98.0 mm)
Height	0.84" (21.5 mm)	0.91" (23.0 mm)	1.57" (39.9 mm)	0.89" (22.6 mm)	0.75" (19.0 mm)	0.83" (21.0 mm)	1.73" (44.0 mm)
Threaded Mounting Holes	Six 4-40 (M3)	Four 6-32 (M4), Four 8-32 (M4), Four 4-40 with 30 mm Spacing	Eight 8-32 (M4), Four 1/4"-20 (M6), Four 4-40 with 16 mm Spacing, Four 4-40 with 30 mm Spacing	-		Four M3 x 0.5	Four 8-32 (M4)
Center Aperture	SM1 Internal Threads, 0.84" (21.5 mm) Deep	SM1 Internal Threads, 0.91" (23.0 mm) Deep	SM1 Internal Threads, 0.82" (21.0 mm) Deep	SM05 Internal Threads, 0.79" (20.0 mm) Deep	SM1 Internal Threads, 0.58" (14.7 mm) Deep	SM2 Internal Threads, 0.65" (16.5 mm) Deep	Ø50.0 mm Clear Aperture with SM1 Internal Threads, 6.9 mm Deep
Speed (Max)	10°/s	25°/s	1080°/s	500°/s	430°/s	260°/s	50°/s
Platform Adapter Plate(s)	K10CR1A2(/M)	PRM1SP1(/M)	NR360SP9(/M) NR360SP4(/M)	-		ELLA6(/M) ELLA7(/M) ELLA8	NR360SP9(/M) NR360SP8 NR360SP4(/M)
Base
Dimensions	4.21" x 2.60" (107.0 mm x 66.0 mm)	5.18" x 3.26" (131.5 mm x 82.8 mm)	4.53" x 4.53" (115 mm x 115 mm)	1.42" x 2.09" (36.0 mm x 53.0 mm)	2.60" x 3.25" (66.0 mm x 82.5 mm)	3.62" x 4.53" (92.0 mm x 115.0 mm)	7.46" x 4.55" (189.4 mm x 115.5 mm)
Stage Adapter Plates	K10CR1A1 K10CR1A3	PRM1SP2 PRM1SP3	-	-			NR360SP2(/M) NR360SP5(/M)
Bottom Surface Mounting Holes	-	Two 1/4" (M6) Counterbores	Four 1/4" (M6) Clearance Holes	-		Two 1/4" (M6) Clearance Holes	Four 1/4" (M6) Counterbores
Side Holes for Vertical Mounting	Three 8-32 (M4)	Four 8-32 (M4)	Eight 1/4"-20 (M6)	-		8-32 (M4 x 0.7)	Six 1/4"-20 (M6)
Cage System Compatibility	Four 4-40 Holes on Each Side with 30 mm Spacing	-	Four 4-40 Holes on Back Side with 30 mm Spacing	Four 4-40 Holes on Back Side and Two 4-40 Holes on Front Side with 30 mm Spacing	60 mm Cage using Four Ø0.12" (3.0 mm) Holes for 4-40 Screws, 30 mm Cage using SR025 Cage Rods to Adapt to ER Cage Rods	Four 4-40 Holes on Back Side with 30 mm Spacing	-

こちらのステージはKPRMTE/M(電動回転ステージPRMTZ8/MとK-Cube^® DCサーボモーターコントローラ KDC101)に含まれております。

Motorized Rotation Mounts and Stages with Tapped Platforms
Item #	PRMTZ8(/M)^a	ELL18(/M)^b
Click Photo to Enlarge
Features	Tapped Mounting Platform for Mounting Prisms or Other Optics	Tapped Mounting Platform, Open Frame Design for OEM Applications
Additional Details

こちらのステージはKPRM1E/M(電動回転ステージPRMT1Z8/MとK-Cube DCサーボモーターコントローラ KDC101などのセット)に含まれております。
こちらのステージはELL18K/M(インターフェイスボード、取付け用ブラケットならびにPC制御用コントローラがセット)に含まれております。

Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用精密回転マウント

ズーム

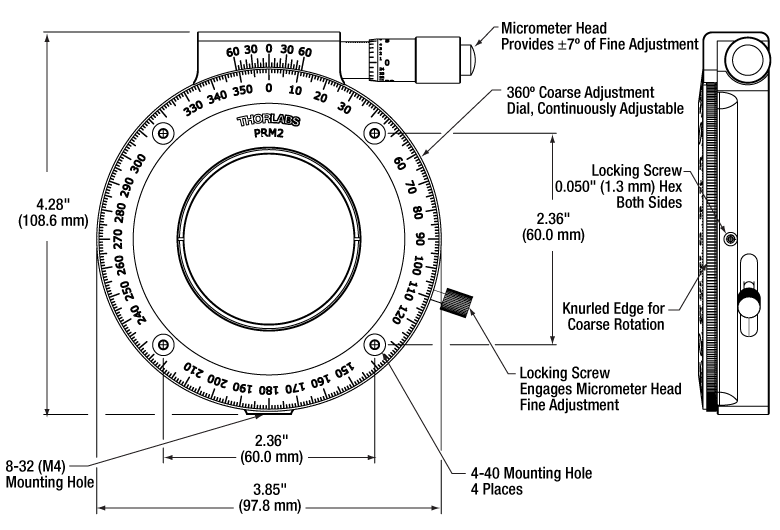

Two Inch Rotation Mount Mechanical Drawing

Click for Details

厚さ12.2 mmまでの Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子に対応
360°の連続粗動回転
回転ダイヤルには1°単位の直読式目盛が刻印
マイクロメータ駆動により ±7°の精密回転が可能
分解能 5 arcmin のバーニヤ目盛
SM2シリーズのレンズチューブと60 mmケージシステムに対応
固定リングSM2RRが1個付属
底部にポスト取付け用M4タップ穴

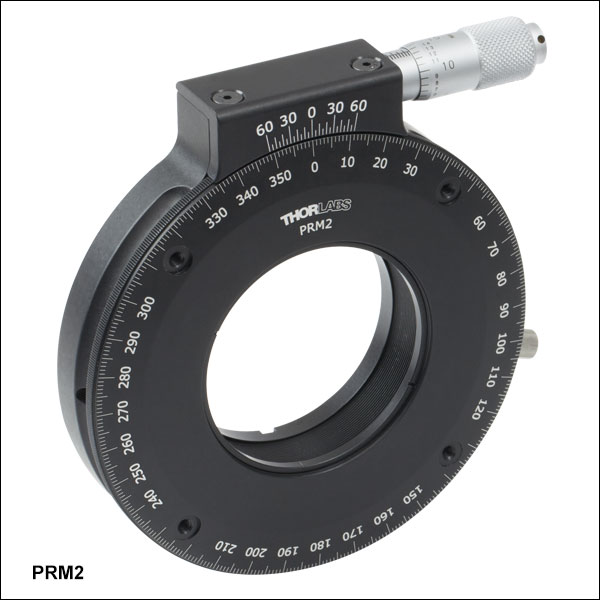

このØ50 mm～Ø50.8 mm(Ø2インチ)光学素子用精密回転マウントPRM2/Mは、360° の手動式連続粗動回転、および精密でバックラッシュのないマイクロメータ調整機構の両機能を備えています。 SM2ネジ加工された内孔にSM2ネジシリーズの部品を取付けることができ、固定リングSM2RR(1個付属)を利用して厚さ12.2 mmまでのØ50 mm～Ø50.8 mm(Ø2インチ)光学素子もマウント可能です。

回転ダイヤルには1°単位の目盛がレーザ刻印されており、滑り止めのためのターレット付きの面で粗動回転が可能です(右図をご覧ください)。マウント右下に付いているつまみネジでダイヤル面をロックすると、マイクロメータで微調整することができます(7°回転、マイクロメータ1分割につき約2.4 arcmin)。回転マウントの両側には止めネジが付いており(1.3 mm(0.05インチ)六角レンチ使用)、粗動微動両方の回転をロックすることができます。交換用の止めネジ(セットスクリュ)が必要な場合には、真鍮製のSS4B025(1.3 mm六角レンチ使用)をご用意しております。

回転マウントPRM2/Mは、当社の60 mmケージシステムにも取付け可能です。ケージシステム用ERシリーズアセンブリロッドを回転ダイヤル面またはマウント背面にある4つの#4-40タップ穴に接続することによりケージシステムを構築することができます。マウント背面に取付けられたケージシステムは回転させることはできません。

*このマウントは、Ø50.8 mmの光学素子に対して最適設計されています。Ø50 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。

Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用連続回転マウント

ズーム

厚さ13 mm以内のØ50 mm～Ø50.8 mm(Ø2インチ)光学素子をマウント
SM2レンズチューブに対応
固定リングSM2RRが1個付属
底部のM4タップ穴でポストに取付け可能

光学素子用連続回転マウントRSP2/Mは、滑らかな回転を実現するために2つの精密ベアリングを採用しております。開口にはSM2内ネジがあり、厚さ13 mmまでのØ50 mm～Ø50.8 mm(Ø2インチ)光学素子およびSM2ネジ付き部品を取り付けることができます。固定リングSM2RRが付属しているので、これを用いて光学素子を固定します。

このマウントには、回転調節用のローレットが付いています。2°単位で360°レーザ刻印された目盛りが付いているので、緻密で再現性の高い位置決めと精密な角度調整が可能です。また、上部の止めネジ(セットスクリュ)は、2.0 mmの六角レンチまたはボール(六角)ドライバで締め付けることができ、マウントの回転位置を固定することができます。

Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用連続回転マウント、回転ダイヤル式目盛付き

ズーム

動画ではØ50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウントRSP2D(/M)の回転目盛を回転させ、波長板のファスト軸にアライメントさせています。

厚さ13.7 mm以内のØ50 mm～Ø50.8 mm(Ø2インチ)光学素子をマウント
ダイヤル面は取り付けられた光学素子と別々に回転させることが可能
分解能5 arcmin のバーニヤ目盛
SM2レンズチューブに対応
固定リングSM2RRが1個付属
底部にポスト取付け用のM4タップ穴

連続回転マウントRSP2D/Mは、上でご紹介しているRSP2/Mと同じ特長を持っていますが、それに加え、回転式ダイヤルが組み込まれているので、例えば、取り付け後に波長板の光軸をアライメントすることが可能です。上記のRSP2/Mと同様に、このマウントも2つの精密ベアリングを採用しており、滑らかでバックラッシュのない回転を提供します。開口部にはSM2内ネジがあり、厚さ13.7 mm以内のØ50 mm～Ø50.8 mm(Ø2インチ)光学素子を装着できます。付属の固定リングSM2RRを用いて光学素子を固定します。また、SM2ネジによってSM2レンズチューブなどの部品を接続することができます。

このマウントの外周には回転しやすようにローレットが付いています。2°単位で360°レーザ刻印された目盛りが付いているので、緻密で再現性の高い位置決めと精密な角度調整が可能です。2.0 mm六角レンチで前面のダイヤル目盛のロックを外し回転させることができるため、目盛を光学素子の軸(波長板のファスト軸など)にアライメントすることが可能です。上部の止めネジ(セットスクリュ)は、2.0 mmの六角レンチまたはボール(六角)ドライバで締め付けることができ、マウントの回転位置を固定することができます。

Ø50 mm～Ø50.8 mm(2インチ)光学素子用入れ子式回転マウント

ズーム

厚さ11.7 mm以内のØ50 mm～Ø50.8 mm(Ø2インチ)光学素子をマウント
光学素子用キャリッジ(LM2-A)と取付けリング(LM2-B/M)は別売り
光学素子用回転キャリッジは簡単に交換可能
光学素子用回転キャリッジはSM2ネジ内孔付き
M4タップ穴を利用してポストに取付け可能
2°単位の目盛りと20°単位のラベルがレーザ刻印

LM2-Aは取付けリングLM2-B/M内に入れ子が可能なØ50 mm～Ø50.8 mm(Ø2インチ)光学素子用キャリッジで、360°連続回転します。 LM2-Aの光学素子取付け用内孔にはSM2内ネジが付いており、厚さ11.7 mmまでの光学素子を付属の固定リングSM2RRを用いて保持できます。このキャリッジはつまみネジを使用してマウント本体に取り付けます。マウントからキャリッジを取り外すには、つまみネジを緩めてください。交換可能な予備の回転キャリッジLM2-Aを別途ご用意いただくと、光学素子の交換が素早く簡単に行えます。

キャリッジには2°単位で360°レーザ刻印された目盛りが付いているので、精密で再現性の高い位置決めが可能です。上部のつまみネジは、締め付けることでキャリッジの回転を固定し、マウントの2重穴に沿って安定した3点接触でキャリッジを保持します。LM2-AがつまみネジによりLM2-B/M内に適切に締め付けられた場合の光軸は、ポスト上部から36.8 mmの位置にあります。

Ø50 mm～Ø50.8 mm(Ø2インチ)キネマティック回転式マウント

ズーム

1つのマウントにキネマティック角度調整と回転調整を一体化
脱着式ノブと真鍮製ブッシュ付きのロック可能な1/4"-80ステンレス製親ネジ2個でスムーズな調整
2つのM4ザグリ穴により右手系、左手系のどちらの構成も可能
回転目盛は2°ずつ360°に刻印
固定ネジ付きSM2回転リング

KS2RSは、Ø50 mm～Ø50.8 mm(Ø2インチ)の光学素子の回転や角度位置の調整を必要とする用途のために設計されました。このマウントは直線偏光子や波長板のような偏光光学素子に適しています。また当社のSM2ネジ加工マウント付きダブプリズムをKS2RSに取り付け、回転像の方向を変えることもできます。 KS2RSにはSM2ネジ切り穴が付いており、厚さ12.0 mmまでのØ50 mm～Ø50.8 mm(Ø2インチ)光学素子を付属の固定リングSM2RRで取り付けられます。また、SM2レンズチューブをねじ込むとさらに厚い光学素子を取り付け可能です。

当社のキネマティック回転マウントは当社の精密キネマティックミラーマウントと手動回転マウントの機能を組み合わせ、360°の連続回転調整と±4°のあおり調整(チップ＆チルト)を行います。よってこちらのマウントは、偏光光学素子やシリンドリカルレンズなど回転非対称性の光学素子の保持に適しています。

マウントの回転位置は、固定ネジで固定できます。固定ネジは、2 mmの六角レンチで締められます。真鍮製ブッシュが付いた2個の1/4"-80親ネジによりスムーズなキネマティック調整が可能です。各アジャスタは2 mm六角レンチを使用する固定ネジでロックできます。

なお、このマウントは、Ø50 mm～Ø50.8 mm(Ø2インチ)の光学素子保持用に設計されており、回転リングを組込むための機構は、Ø75 mm～Ø76.2 mm(Ø3インチ)ミラーマウントKS3と同じ機構を採用しています。

さらに高い調整分解能を制御をお求めの場合には、1/4"-80アジャスタを差動アジャスタDAS110またはDM22 に交換することで得られます。

またこのマウントは、Ø50.8 mmの光学素子に対して最適設計されています。Ø50 mmの光学素子に対してもご使用いただけますが、光学素子の偏心が重要ではない用途でのご使用をお勧めします。

6軸キネマティックマウント、Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用

ズーム

Video 685A 6軸キネマティックマウントの操作方法。この動画ではØ25 mm～Ø25.4 mm(Ø1インチ)光学素子用マウントK6XSを用いてご紹介していますが、K6X2の操作方法も同様です。

6つの調整軸(固定可能)
- あおり調整(ピッチ/ヨー):±2°、3.6 mrad/rev
- XY移動:±2 mm、254 µm/rev
- Z移動^a:±3.2 mm、318 µm/rev
- 回転:360°連続、1°目盛付き
X、 Y、回転は独立して調整可能
SM2ネジ付き内孔に厚さ13.4 mmまでのØ50 mm～Ø50.8 mm(Ø2インチ)光学素子を取付け可能
ポスト取り付け用M4ザグリ穴が6つ

6軸キネマティックマウントK6X2は、汎用的にご使用いただけるように設計された高精度ポジショナです。光学素子に対して6軸(移動軸と回転軸)の調整をすることができ、各軸には安定性を高めるために固定ネジが付いています。どちらのマウントにも、ピッチ、ヨー、Z軸調整用に1/4"-80アジャスターネジ、XY軸調整用に3/16"-100アジャスターネジが用いられています。

移動セルにはSM2ネジが付いており、Ø50 mm～Ø50.8 mm(Ø2インチ) 光学素子用レンズチューブを取り付けられます。また、付属の固定リングSM2RRを使用して厚さ13.4 mm以下のØ50 mm～Ø50.8 mm(Ø2インチ)光学素子を取り付けることもできます。固定リングはスパナレンチSPW604(別売り)で締め付けることができます。K6X2を試験したところ、X軸とY軸のクロストークは±35 µm未満でした。より高い分解能での調整が必要な場合には、あおり調整(チップ/チルト)用の3つの1/4"-80アジャスタを差動アジャスタDAS110に交換することができます。

Ø12 mm～Ø12.7 mm(Ø1/2インチ)とØ25 mm～Ø25.4 mm(Ø1インチ)光学素子用モデルを含め、当社の6軸キネマティックマウントの詳細については製品ページをご覧ください。

Z方向に移動させる場合は、あおり調整(チップ/チルト)用の3つのアジャスタを、すべて同じ方向に均等に回します。

60 mm ケージ用回転マウント

ズーム

Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用またはSM2ネジ付き部品用のマウント
開口 Ø48 mm
360°連続回転
ダイヤル上に1°単位の目盛、10°単位のラベル表示
止めネジ(セットスクリュ)によるロック機構
SM2規格の回転キャリッジ
ポスト取付け用にM4タップ穴

回転マウントLCRM2A/Mは、厚さ13 mm以内のØ50～Ø50.8 mm(Ø2インチ)光学素子がSM2ネジ切り加工付き回転キャリッジ内に取り付けられる設計です。光学素子は付属の固定リングSM2RRで取付け可能です(この固定リングの締め付けにはスパナレンチSPW604が適します)。さらに厚みのある光学素子をご使用になりたい場合は、キャリッジにSM2シリーズのレンズチューブをネジ締めすることで実現可能となります。滑らかな回転機構により、回転キャリッジを精密に位置決めすることが可能です。このマウントは60 mmケージシステムに対応し、底部にあるM4 x 0.7取付け用タップ穴を使用してØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストなどのポストを取り付けられます。

60 mmケージシステム用回転マウント、±8°の精密回転調整付き

ズーム

Click to Enlarge
2つのケージプレートLCP34(/M)を用いて60 mmケージシステムに取り付けた回転マウントLCP16R2(/M)

Click to Enlarge
このマウントは、回転リングによる360°の粗動回転とネジ付きアジャスタによる±8°の精密回転が可能です。粗動回転および精密回転は互いに独立しており、それぞれの位置は2 mmの六角固定ネジを用いてロックできます。

Click to Enlarge

マウントLCP16R2/MにはSM2ネジ付き回転リングLCP16RP2が付属します。このリングは取り外して(左)SM1ネジ付き回転リングLCP16RP1に交換できます(右)。

Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用またはSM2ネジ付き部品部品用のマウント
有効径Ø48.3 mmの開口
±8°の精密回転、360°の粗動回転(手動)
±8°まで1°単位の目盛および2°単位のラベル表示
止めネジ(セットスクリュ)によるロック機構
最大トルク0.68 N•mの片持ち荷重に対応
取外し可能な回転リングLCP16RP2が付属
ポスト取付け用のM4 x 0.7タップ穴

SM2ネジ付き60 mmケージシステム用回転マウントLCP16R2/Mは、60 mmケージシステムに組み込まれたSM2ネジ付き部品に対応し、±8°の精密回転および360°の粗動回転による角度調整を行います。付属の固定リングLCP16RP2は先端がナイロン製の止めネジによって固定されています。この止めネジを2 mm六角レンチを使用して緩めることで、360°の手動回転ができます(右写真参照)。このネジを締め付けた後は、3/16"-100ネジ付きのアジャスタで精密回転調整ができます。マウント上部にある微調整用の目盛は、±8°の範囲にわたって1°刻みで刻印されています。

このマウントには、ERケージロッド用の貫通穴が4つあり、当社の60 mmケージシステムや、サイエンティフィックCCDカメラのような穴パターンを使用するカメラに対応できるようになっています。マウント前面にある取外し可能な回転リングは、深さ10.1 mmのSM2内ネジ付きで、 Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子、Ø50 mm～Ø50.8 mm(Ø2インチ)レンズチューブまたはその他のSM2ネジ付き部品を回転マウントに取り付け可能です。アダプタSM2A55を用いて、USB対応のC-Mount CCDカメラ、Quantalux^® sCMOSカメラまたはKiralux™ CMOSカメラのようなCマウント内ネジ付き部品を回転リングに取り付け可能です。

付属のSM2ネジ付き回転リングLCP16RP2をSM1ネジ付き回転リングLCP16RP1と交換して、SM1ネジ付き部品をマウントLCP16R2/Mに取り付けることができます(右写真参照)。また、回転リングLCP16RP2は交換が必要な場合に、別売りでもご用意しています。マウント内の回転リングを交換するには、2 mm六角レンチを使用して側面にある止めネジを緩めて、お好みの回転リングと差し替えてください。

SM1ネジ付きの60 mmケージシステム用回転マウントもご用意しています。

60 mmケージシステム用スイベル式マウント/プレート

ズーム

Click for Details

2枚の60 mmケージプレート間で±90°の角度変位
プラットフォームは23.6 mmの垂直高さ調整付き
プレートと取付けプラットフォームはそれぞれ固定が可能
プラットフォーム上に多数の取付け穴付き

スイベル式マウントLC1AR/Mは、任意の角度アライメントが必要な分光計ほか、プリズム、回折格子を使ったシステムの構築に適しています。スイベル式プレートは内ネジ切り加工があり、SM2シリーズのレンズチューブを取付けられます。また、LC1AR/Mのプレートと取付けプラットフォームは別々に固定することができます。

台座は360°のフル回転が可能で、23.6 mmの垂直高さ調整が行えます。台の下にはアライメントに役立つ2°単位の目盛が付いています。プラットフォームには多数のネジ穴が付いているので、プリズムや回折格子のほかクランプアームPM3/MやPM4/Mにより、様々な光学素子を取付けることが容易にできます。詳細については右図をご覧ください。

Rotation Drive Mechanism and Adjustment Range	Manual, 360° Continuous			Coarse: Manual, 360° Continuous; Fine: Micrometer, ±7°	Manual, 360° Continuous
Optic Mounting	Internally SM05-Threaded Carriage
Maximum Accepted Optic Thickness	0.23" (5.8 mm)	0.23" (5.8 mm)	0.26" (6.5 mm)	0.23" (5.9 mm)	0.24" (6.0 mm)	0.41" (10.4 mm)	0.29" (7.3 mm)
Post Mounting	4-40 (M3) Stud	8-32 (M4) Tap	None	8-32 (M4) Tap	None	Two Counterbores for 8-32 (M4) Cap Screws	Two Counterbores for 4-40 (M3) Cap Screws
Cage System Compatibility	N/A				Four Bores for ∅4 mm Cage Rods with 16 mm Spacing	N/A	N/A^c

Rotation Drive Mechanism and Adjustment Range	Manual, 360° Continuous					Manual, Continuous: 360°; Discrete: 15°	Manual, Continuous: 360°; Discrete: 22.5°	Coarse: Manual, 360° Continuous; Fine: Micrometer, ±7°
Optic Mounting	Internally SM1-Threaded Carriage
Maximum Accepted Optic Thickness	0.47" (11.9 mm)	0.34" (8.6 mm)	0.51" (12.9 mm)	0.25" (6.4 mm)	0.27" (6.8 mm)	0.50" (12.7 mm)	0.50" (12.7 mm)	0.50" (12.7 mm)
Post Mounting	8-32 (M4) Tap	N/A	8-32 (M4) Tap
Cage System Compatibility	N/A							Four 4-40 (M3) Taps on Rotation Dial with 30 mm Spacing

Rotation Drive Mechanism and Adjustment Range	Manual, 360° Continuous			Coarse: Manual, 360° Continuous; Fine: Micrometer, ±7°	Manual, 360° Continuous
Optic Mounting	Internal SM1 Threads in LM1-A	Internally SM1-Threaded Carriage	Double-Bore with Setscrew	Internally SM1-Threaded Carriage
Accepted Optic Thickness	Max: 0.37" (9.4 mm)	Max: 0.37" (9.4 mm)	Min: 0.31" (7.9 mm)	Max: 0.37" (9.4 mm)	Max: 0.47" (11.9 mm)	Max: 0.55" (14 mm)
Post Mounting	8-32 (M4) Tap in LM1-B	8-32 (M4) Tap			Six Counterbores for 8-32 (M4) Cap Screws
Cage System Compatibility	N/A	Four Bores for ∅6 mm Cage Rods with 30 mm Spacing			N/A

Rotation Drive Mechanism and Adjustment Range	Manual, 360° Continuous
Mounting Platform
Diameter	Ø1.00" (Ø25.4 mm)	Ø1.00" (Ø25.4 mm)	Ø1.40" (Ø35.6 mm)	Ø2.07" (Ø52.8 mm)	Ø4.29" (Ø109.0 mm)	Ø2.00" (Ø50.8 mm)
Height	0.67" (17.0 mm)	0.75" (19.1 mm)	0.51" (13.1 mm)	0.63" (16.1 mm)	0.70" (17.8 mm)	1.00" (25.4 mm)
Taps	Six 4-40 (M3) One 1/4"-20 (M6)	One 8-32 (M4) Eight 4-40 (M3)	Four 4-40 (M3) One 8-32 (M4)	Four 8-32 (M4) One 1/4"-20 (M6)	Eight 6-32 (M4) Sixteen 8-32 (M4) Thirteen 1/4"-20 (M6)	Four 6-32 (M4) Four 8-32 (M4) Five 1/4"-20 (M6)
Additional Holes	Two Ø0.13" (Ø3.2 mm) Holes for FiberBench Accessories	-	Four Clearance Holes for 4-40 (M3) Cap Screws	-	-	-
Platform Adapter Plate(s)	-	-	-	-	-	-
Base
Dimensions	1.50" x 1.50" (38.1 x 38.1 mm)	1.50" x 1.50" (38.1 x 38.1 mm)	1.78" x 1.40" (45.2 x 35.6 mm)	2.45" x 2.45" (62.2 x 62.2 mm)	4.65" x 4.65" (118.1 x 118.1 mm)	2.55" x 2.55" (64.8 x 64.8 mm)
Mounting Holes	Four Clearance Holes for 1/4"-20 (M6) Cap Screws	Four Clearance Holes for 1/4"-20 (M6) Cap Screws	Four Clearance Holes for 4-40 (M3) Cap Screws	Four Clearance Holes for 1/4"-20 (M6) Cap Screws	Four Clearance Holes for 1/4"-20 (M6) Cap Screws	Four Counterbores for 1/4"-20 (M6) Cap Screws
Side Taps for Vertical Mounting	-	-	One 4-40 (M3)	One 8-32 (M4)	Three 8-32 (M4)	-
Cage System Compatibility	N/A

Rotation Drive Mechanism and Adjustment Range	Manual: 360° Continuous; Fine: Adjuster Screw, ±5°	Manual: 360° Continuous; Fine: Adjuster Screw, ±5°	Manual: 360° Continuous; Fine: Micrometer, ±5°	Worm Gear, 360° Continuous	Manual, 360° Continuous with 1/2" (13 mm) Linear Travel Along X and Y Axes with Micrometer
Mounting Platform
Diameter	Ø2.21" (Ø56.0 mm)	Ø3.19" (Ø81.0 mm)	Ø2.70" (Ø68.6 mm)	Ø1.70" (Ø43.2 mm)	Ø4.18" (Ø106.0 mm)	Ø4.04" (Ø102.5 mm)
Height	On Breadboard: 0.91" (23.0 mm)^a Dovetail Stacked: 0.83" (21.0 mm)	On Breadboard: 0.91" (23.0 mm)^a Dovetail Stacked: 0.83" (21.1 mm)	1.00" (25.3 mm)	1.00" (25.4 mm)	1.00" (25.4 mm)	1.65" (41.8 mm)
Taps	Thirteen 1/4"-20 (M6) Four 8-32 (M4) Four 6-32 (M4)	Thirteen 1/4"-20 (M6) Four 8-32 (M4) Four 6-32 (M4)	Four 4-40 (M3) Ten 6-32 (M4) Six 1/4"-20 (M6)	Four 4-40 (M3) Eight 6-32 (M4) Four 8-32 (M4)	Eight 4-40 (M3) Twelve 8-32 (M4) Sixteen 1/4"-20 (M6)	-^b
Additional Holes	-	-	Ø0.94" (Ø23.9 mm) Clear Aperture with SM1 Threading	-	Ø0.90" (Ø22.9 mm) Clear Aperture with SM1 Threading	-^b
Platform Adapter Plate(s)	-	-	PR01A(/M) CRA30(/M)	CR1A(/M)	XYR1A	-^b
Base
Dimensions	3.35" x 2.52" (85.0 mm x 63.9 mm)	4.33" x 3.58" (110.0 mm x 91.0 mm)	2.75" x 3.50" (69.9 x 88.9 mm)	2.76" x 2.10" (70.1 x 53.4 mm)	5.50" x 4.42" (139.7 x 112.3 mm) (Not Including Micrometers)
Mounting Holes	Four Mounting Slots for 1/4"-20 (M6) Cap Screws	Four Mounting Slots for 1/4"-20 (M6) Cap Screws	Four Mounting Slots for 1/4"-20 (M6) Cap Screws	Two Mounting Slots for 1/4"-20 (M6) Cap Screws	Four Mounting Slots for 1/4"-20 (M6) Cap Screws
Side Taps for Vertical Mounting	-	-	Two 1/4"-20 (M6)	-	-
Cage System Compatibility	-	N/A	Four 4-40 Taps on Top Surface for 30 mm Cage System	N/A	Four 4-40 Taps on Top Surface for 30 mm Cage System Four 4-40 Taps on Top Surface for 60 mm Cage System Four 4-40 Taps on Bottom Surface for 60 mm Cage System	-^b

Motor Type	Brushless DC Servo	Piezo Inertia Drive
Rotation Adjustment Range	360° Continuous
Rotating Platform/Carriage
Diameter	1.14" (29.0 mm)	1.10" (28.0 mm)	1.34" (34.0 mm)	1.96" (49.7 mm)
Height	1.12" (28.5 mm)	0.71" (18.0 mm)		0.91" (23.0 mm)
Threaded Mounting Holes	Four 4-40 with 16 mm Spacing	Four 8-32 (M4 x 0.7), Four 4-40 with 16 mm Spacing	Four 8-32 (M4 x 0.7)	Four 8-32 (M4 x 0.7), Four 4-40 with 30 mm Spacing Four 2-56 (M2 x 0.4)
Center Aperture	SM05 Internal Threads, 1.2" (28.5 mm) Deep	Ø4.9 mm Clear Aperture with 1/4"-20 (M6 x 1.0) Internal Threads, Thru	Ø9.0 mm Clear Aperture with SM05 Internal Threads, 2.5 mm Deep	Ø9.0 mm Clear Aperture with SM05 Internal Threads, 3.5 mm Deep
Speed (Max)	1800°/s	100°/s	20°/s	30°/s
Base
Dimensions	2.19" x 2.19" (55.6 mm x 55.6 mm)	1.18" x 1.18" (30 mm x 30 mm)	1.57" x 1.57" (40.0 mm x 40.0 mm)	2.20" x 2.20" (56.0 mm x 56.0 mm)
Bottom Surface Mounting Features	-	Two #2 (M2) Slots	Two 8-32 (M4 x 0.7) Holes	Two #8 (M4) Counterbores Two 8-32 (M4 x 0.7) Holes
Side Holes for Vertical Mounting	Four 8-32 (M4 x 0.7) Eight 4-40	Three 8-32 (M4 x 0.7)	One 8-32 (M4 x 0.7), Two Sides	One 8-32 (M4 x 0.7)
Cage System Compatibility	Four 4-40 Holes on Back Side with 16 mm Spacing, Four 4-40 Taps on Front Side with 30 mm Spacing	-	Ø6 mm Holes for ER Cage Rods with 30 mm Spacing	Four 4-40 Taps on Rotating Platform with 30 mm Spacing
