Click for Details

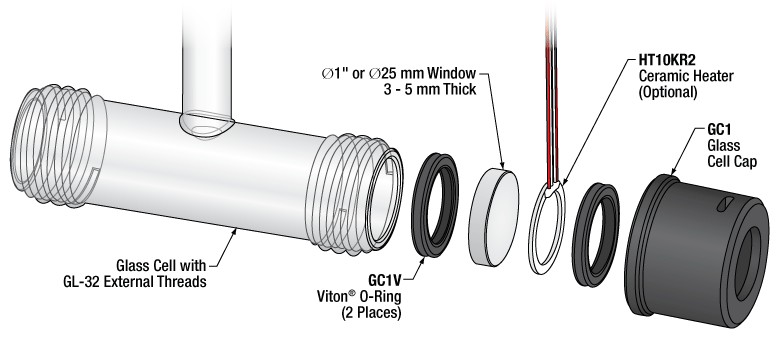

ネジ付きガラスセルとウィンドウ、リング状ヒータ、Viton^®* Oリング、およびエンドキャップ

Click to Enlarge

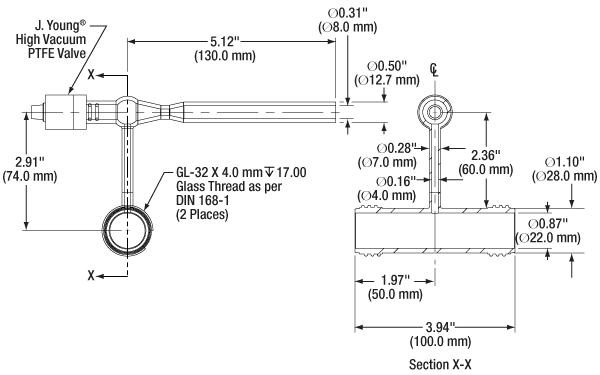

ガラスセルTGC100VのJ. Young^®バルブを締めると高真空封止が可能

Click to Enlarge
こちらのガラスセルは当社のV字型クランプVC3C(/M)にも取り付けが可能です。

特長

• 分光用途向けの長さ100 mmのガラスセル

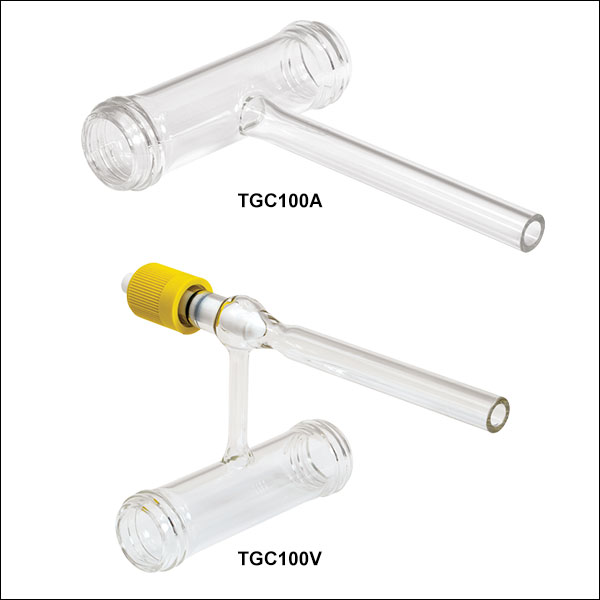

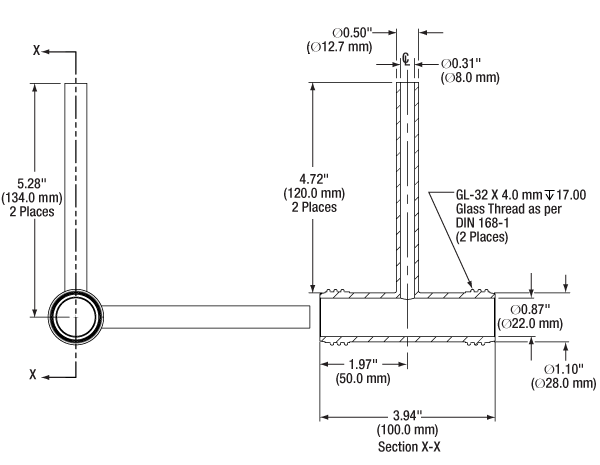

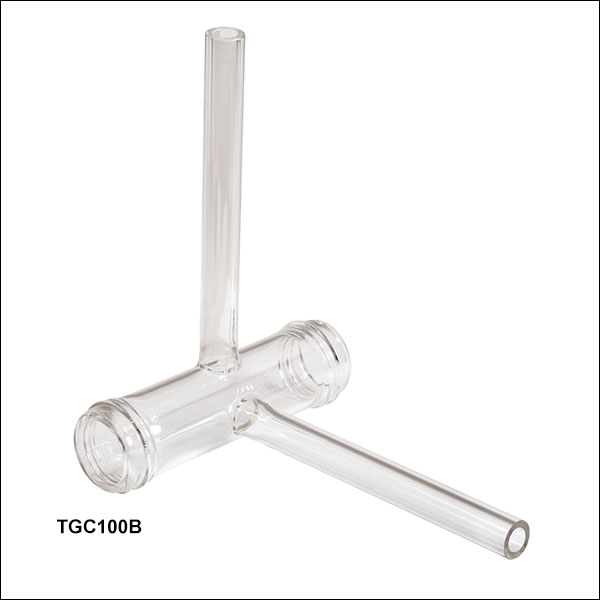

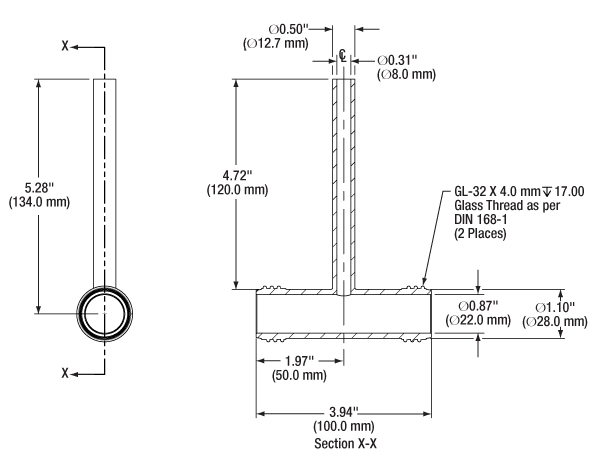

  • 充填用にチューブが1本のタイプと、フロー用にチューブが2本のタイプをご用意
  • 1本のタイプには封止用のJ. Young®*バルブ付きもご用意

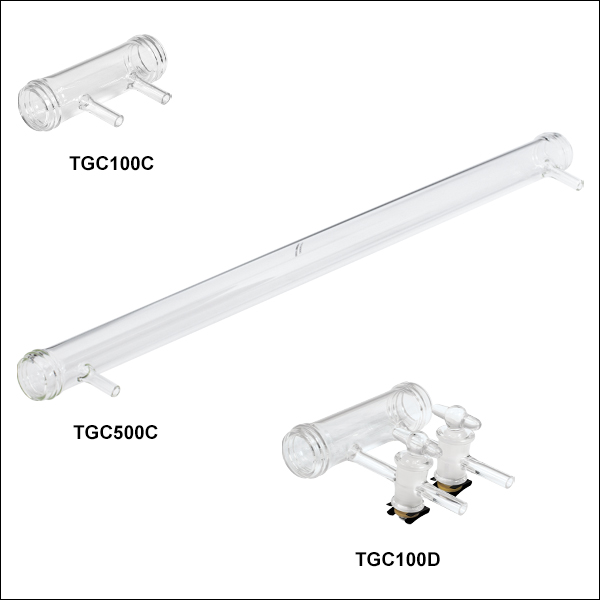

  • 2本の平行な充填チューブ(封止用のガラス製ストップコック付き)の付いたセルもご用意

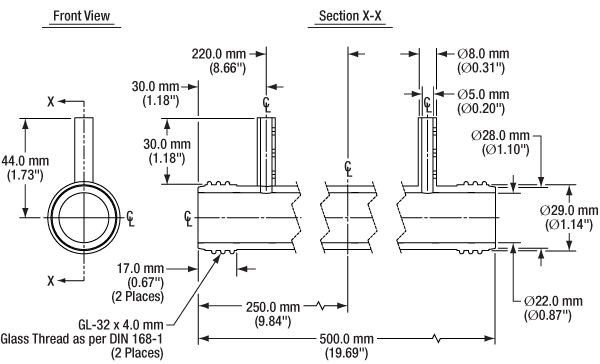

• 分光用途向けの長さ500 mmのガラスセル

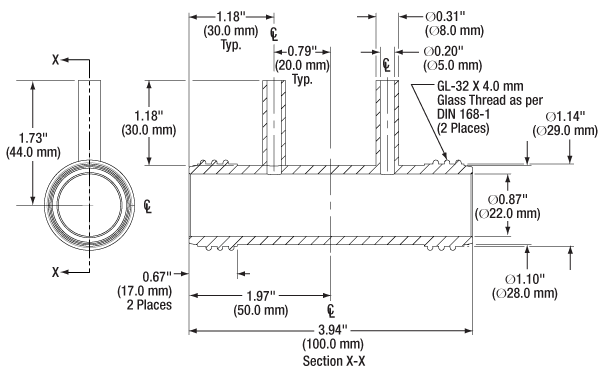

  • フロー用に2本のチューブが平行に配置されたセルをご用意
• 両端のGL-32ネジによりウィンドウの交換が可能
• カスタム仕様の設計や製造も承ります(当社までお問い合わせください)
• Ø25 mmセルはガラスセル用ヒータの取り付けが可能

こちらのホウケイ酸ガラスセルの両端にはGL-32外ネジが付いており、Ø25 mmまたはØ25.4 mmのフラットウィンドウ (厚さ3～5 mm)を、ネジ付きエンドキャップGC1を用いて固定することができます(上図参照)。ウィンドウを取り付け、原子または分子化合物の気体をセルに充填することで、分光分析を行うことができます。お手持ちの分光用光源とウィンドウ材料の透過特性を適切に整合させることができます。当社では、様々な分光にご利用いただけるように、ネジ付きステンレススチール製セル やガラス製のセルを多数ご用意しております(下の表参照)。 右上の動画でご覧いただけるように、セルの長さや直径、充填チューブの構成などについて、ご要望によりカスタム仕様のガラスセルを製造することも可能です。詳細は当社までお問い合わせください。

セルには充填チューブが1本のタイプと2本のタイプがあります。充填チューブが1本のセルは封止して使用するときに、2本付いたセルは定常的にガスをフローさせるときに便利です。1本の充填チューブにJ. Young^®バルブの付いたセルでは、高真空に対応するグリース無しのストップコックでガラスセルを封止できます(右の写真参照)。外径Ø12.7 mmの充填チューブは、Ø12.7 mm(Ø1/2インチ)フレアレス管継手に対応します(「真空封止」タブ参照)。キャップGC1とOリングGC1Vにより、光学素子の有効径はØ20.1 mmに制限されます。

セルはホウケイ酸ガラス製です。このガラスは欠けたり割れたりしにくい丈夫な素材で、350 nm～2200 nmで高い透過率を有します。このページに掲載されているすべてのガラスセルは、適切に組み立てれば、10^-7 Torr以下の真空圧力を保持でき、また5 psi(～34kPa)までの圧力に耐えられます。製造後のセルは、まず超音波洗浄を行い、さらにメタノールで洗浄しています。次にセルを真空システムに接続し、真空リーク試験を行っています。セル出荷時のパッケージは真空封止されていませんので、真空システム内にセットする前に、前述と同様のクリーニングを行うことをお勧めします。

これらのセルは、一般に吸収分光法で使用されます。吸収分光法での一般的なセルの使い方については「用途」タブをご覧ください。当社ではガス吸収分光法用として、小型マルチパスセルやヘリオット型マルチパスセルもご用意しています。

取付けおよびヒータについて
こちらのガラスセルは当社の標準のV字型、キネマティックV字型,、Ø38 mm(Ø1.5インチ)ポスト用V字型の各クランプマウントに取付け可能です。セルの外径がマウントに対応することをご確認ください。ポスト取付け可能なバンドクランプVBC1/Mを使用すると、TGC100CやTGC100Dを傷つけることなく取り付けられます。バンドクランプを2つ使用するとTG500Cも取り付けられます。ポスト取付け可能なバンドクランプVBC2/Mはクランプ力が分散されるため、ガラスセルを傷つけずに保持するのに大変適しています。また、バンド間の隙間にセルの充填チューブなどの突起を納めることも可能です。両端にネジが付いたセルは、ネジ付きエンドキャップ内部にリング状ヒータHT10KR2を取り付ければ、加熱することができます(上の写真参照)。ホイル型抵抗ヒータHT10KおよびTLK-Hの裏面には、ガラスセルに巻き付けるための粘着剤が付いています。

*J. Young^®はGPE Scientific社の登録商標です。Viton^®はDuPont社の登録商標です。

Single-Pass Cells Selection Guide
Empty Glass Cells with Borosilicate Windows	Empty Glass Cells with Textured Antireflective Windows	Empty Glass Cells with Angled Windows	Empty Glass Cells with Brewster Windows	Empty Alumina Cells with Sapphire Windows	Threaded Empty Glass Cells	Threaded Empty Stainless Steel Cells	Vapor Reference Cells	Acetylene Reference Cells	Glass Cell Heaters

吸収分光法

ガラスセル内の基準物質はそれぞれを特徴づける固有の吸収スペクトルを有しているため、下図に示す線形吸収線の測定によって基準ガスセル内の物質を特定することができます。対象とする波長域を可変レーザで走査し、フォトディテクタで光の吸収を検出すると、セル内の気体の特性を示す一連のピークを記録することができます。

Click for Details
KF25フランジ-フレアレス管継手用アダプタの分解図

KFフランジを用いた真空封止の方法

当社のホウケイ酸ガラスセルへのガスの流出入は、KF16フランジやKF25フランジの付いたコンポーネント、および関連するアクセサリと組みあわせて使用することで、コントロールすることができます。Ø8.0 mmの充填用チューブが付いているガラスセルは、その充填用チューブをフランジ-フレアレス管継手用アダプタKF25C031に挿入できます。Ø12.7 mmの充填用チューブが1本または2本付いているガラスセルは、その充填用チューブをフランジ-フレアレス管継手用アダプタ KF16C050またはKF25C050に挿入できます。

以下では、ガラスセルをKF16またはKF25フランジの付いた真空システムに取り付ける方法をご紹介します。

1. ガラスセルの充填用チューブの径に対応したKF16またはKF25フランジ-フレアレス管継手用アダプタを選びます。
2. 洗浄された点検済みのセンタリングOリングKF16CR-FまたはKF25CR-Fに真空用グリースを塗布し、ベースのポストまたはパイプの上に置きます。
3. センタリングOリングの上にフランジ-フレアレス管継手用アダプタを置き、ウィングナットクランプKF16WNCまたはKF25WNCで固定します。
4. フランジ-フレアレス管継手用アダプタのローレット加工された固定ノブを緩め、ノブ、Oリング、およびシールリングを外して結合面を点検します。また付属のOリングに真空用グリースを塗布します。こうすることで、ガラスセルの充填用チューブがシステムに挿入されたときに、真空封止が可能になります。
5. ガラスセルの充填用チューブの開口端を、まずローレット加工された固定用ノブの上側(Thorlabsの刻印側)から挿入し、次にシールリング(Oリング用のザグリ穴がアダプタ本体方向に向くように)、およびフランジ-フレアレス管継手用アダプタのOリング(この順番で)に挿入します。
6. 続いてフランジアダプタ本体に挿入し、Oリング、シールリング、固定ノブをアダプタ本体まで移動させます。最後に、固定ノブを手で締め付けます。

組立てられた状態のフランジ-フレアレス管継手用アダプタに、ガラス管を直接挿入することはお勧めしません。ガラス管の鋭端部でOリングを傷つけ、真空封止ができない場合があります。
