Click to Enlarge

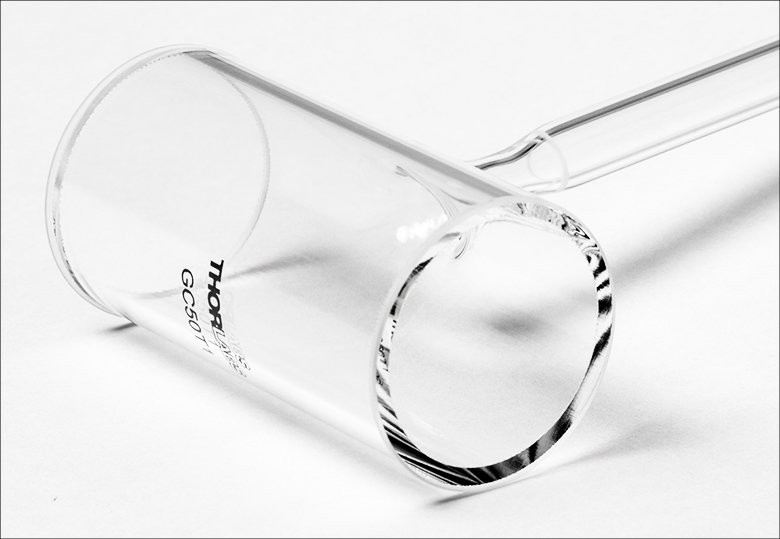

テクスチャーウィンドウでセルを封止し、グレアを抑制

Specifications
Item #	GC20T1	GC20T2	GC50T1	GC50T2
Cell Lengtha	20.0 ± 3.0 mm		50.0 ± 3.0 mm
Path Lengthb	18.0 ± 3.0 mm		48.0 ± 3.0 mm
Cell Outer Diameter	12.7 ± 0.2 mm		25.0 ± 0.2 mm
Cell Clear Aperture	> Ø8.0 mm		> Ø20.0 mm
Textured Window Wavelength Range	400 - 1100 nm	1000 - 1700 nm	400 - 1100 nm	1000 - 1700 nm
Pressure	< 10-7 Torr to 5 psi at 25 °C
Fill Tube Length	90.0 mm
Fill Tube Outer Diameter	6.4 mm (0.25")
Fill Tube Inner Diameter	4.0 mm (0.16")
Window Angle	0° ± 1.0°
Window Item #	W40510T1	WGN051T2	W41010T1	WGN101T2
Window Flatness	λ
Window Material	UV Fused Silicac	Infrasil® 302	UV Fused Silicac	Infrasil® 302
Cell Substrate	Fused Silica
Reflectanced	Ravg < 0.25% Over Wavelength Range
Reflectance Data (Click for Plot)d	Raw Data	Raw Data	Raw Data	Raw Data
Transmissione	Tabs ≥ 98% Over Wavelength Range
Transmission Data (Click for Plot)e	Raw Data	Raw Data	Raw Data	Raw Data

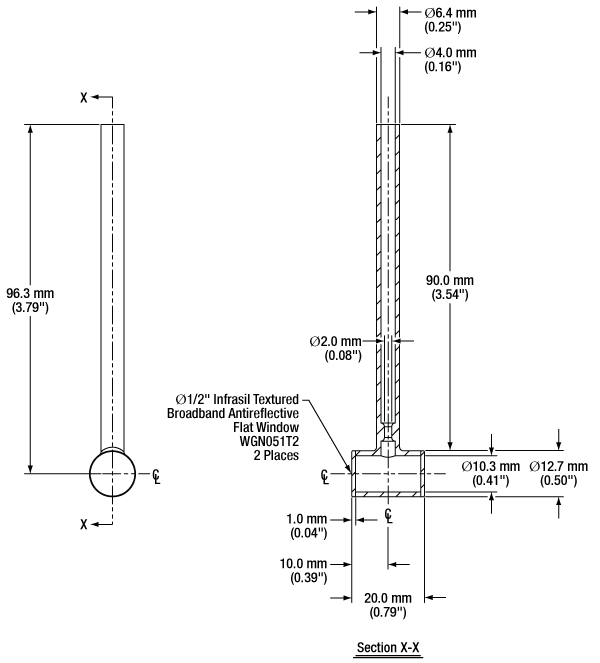

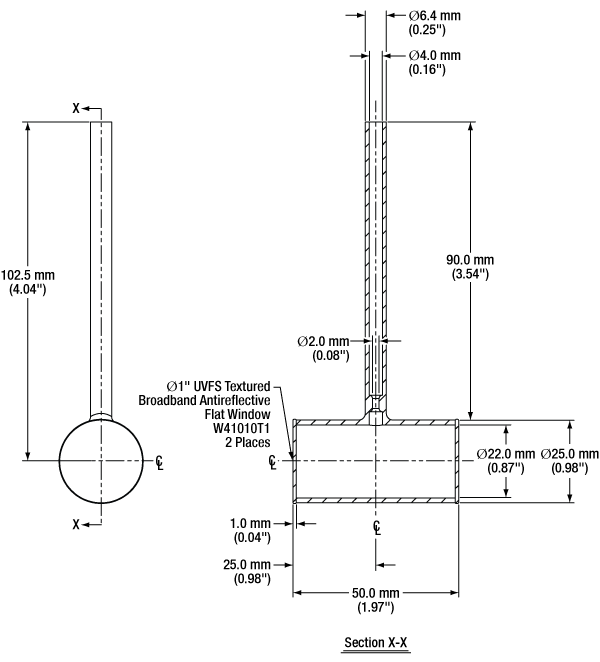

Diagram (Click to View)

• ウィンドウを含むセル中心部の長さ
• ウィンドウを含まないセル中心部の長さ
• リンクをクリックすると基板の仕様をご覧いただけます。
• 1面あたり
• 1枚のウィンドウの透過率

特長

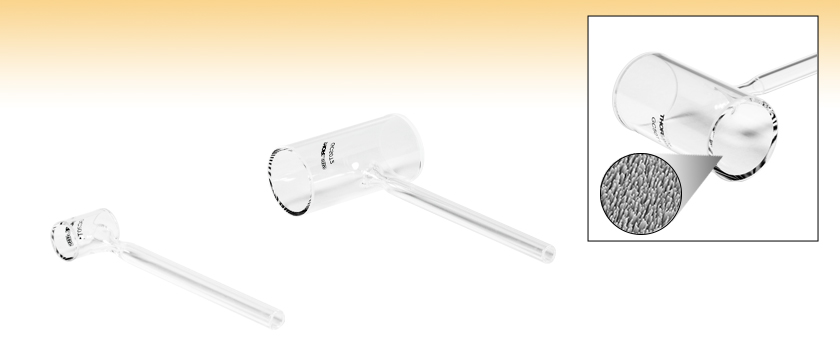

• 分光用のテクスチャー反射防止ウィンドウ付きガラスセル
  • セルの長さ20 mm、Ø12.7 mm(Ø1/2インチ)ウィンドウ付き
  • セルの長さ50 mm、Ø25.4 mm(Ø1インチ)ウィンドウ付き
• 2種類のテクスチャーウィンドウをご用意
  • UV溶融石英(UVFS)、400～1100 nm
  • Infrasil、1000～1700 nm
• 溶融石英基板
• 6.4 mmの充填用チューブが1本
• カスタム仕様の設計や製造も承ります(当社までお問い合わせください)
• 当社の様々なガラスセル用ヒータに対応(下記の「取付けおよびヒータについて」のセクション参照)

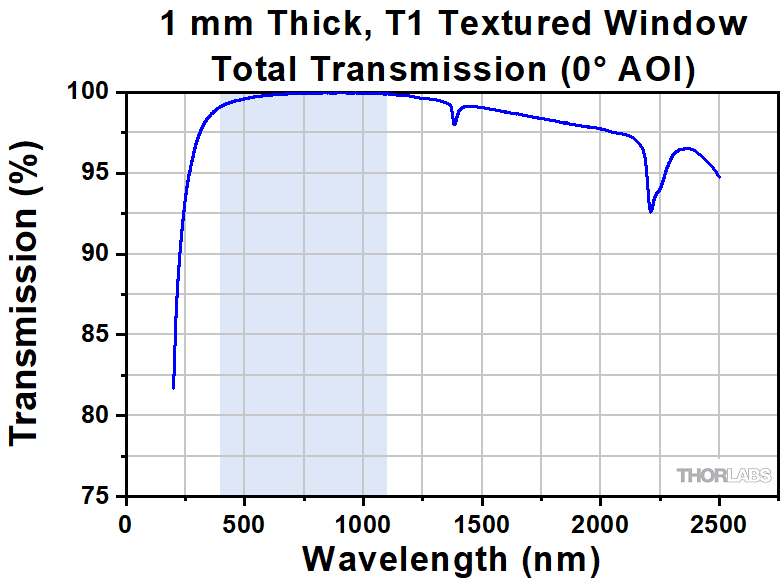

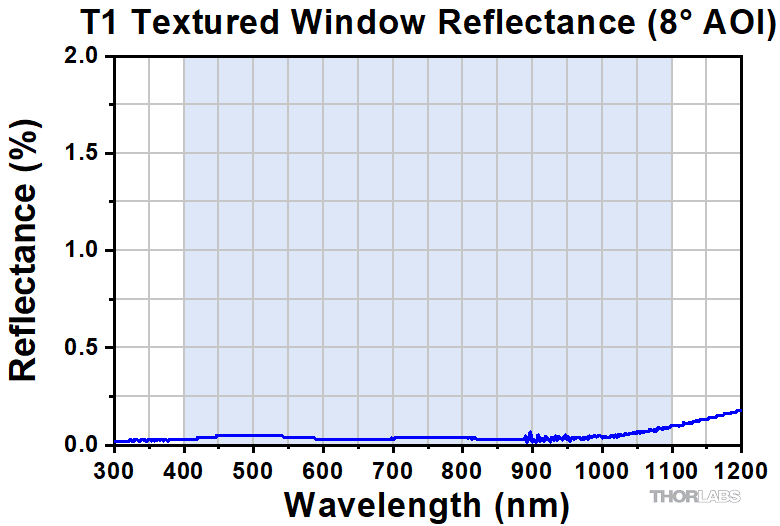

当社のテクスチャー広帯域反射防止フラットウィンドウは、UV溶融石英(UVFS)製では400～1100 nmの波長範囲で、Infrasil^®†製では1000～1700 nmの波長範囲で、それぞれ98%以上の高い透過率を有します(透過率のグラフは右下の表でご覧いただけます)。構造化されたウィンドウ表面の反射率は、規定の波長範囲で1面あたり0.25%未満になり、グレアが低減されています(反射率のグラフは右下の表でご覧いただけます)。ガラスセルの両端はしっかりとハーメチックシールされているため、汚染されやすい試料も保護し、時間が経過しても信頼性の高い性能を保持できます。当社では、様々な分光用途にご利用いただけるセルを多数ご用意しております(下のSelection Guideの表参照)。

これらのセルは欠けたり割れたりしにくい丈夫な材料である溶融石英製です。このページに掲載されているすべてのガラスセルは10^-7 Torr以下の真空圧力を保持でき、また5 psi(～34kPa)までの圧力にも耐えられます。製造後のセルは、まず超音波洗浄を行い、さらにメタノールで洗浄しています。その後、セルを真空システムに接続して真空リーク試験を行っています。セル出荷時のパッケージは真空封止されていませんので、真空システム内にセットする前に、前述と同様のクリーニングを行うことをお勧めします。

充填チューブが1本付いていますが、これは試料ガスの充填後に封止して計測に用いる場合に便利です。充填チューブの外径は6.4 mmで、当社のKFフランジ付きアダプタのKF16C025やKF25C025などのフレアレス管継手に対応しています。詳細は「真空封止」タブをご覧ください。右上の動画でご覧いただけるように、セルの長さや直径、充填チューブの構成などについて、ご要望によりカスタム仕様のガラスセルを製造することも可能です。詳細は当社までお問い合わせください。

これらのセルは、一般に吸収分光法で使用されます。吸収分光法の概要は「用途」タブをご覧ください。当社ではガス吸収分光法用として、小型マルチパスセルやヘリオット型マルチパスセルもご用意しています。

取付けおよびヒータのオプション
こちらのガラスセルは当社の標準のV字型、キネマティックV字型、Ø38 mm(Ø1.5インチ)ポスト用V字型の各クランプマウントに取付け可能です。セルの外径がマウントに対応することをご確認ください。ポスト取付け用バンドクランプVBC2/Mを使用すると、Ø25.4 mm(Ø1インチ)ガラスセルを傷つけることなく取り付けられます。

ホイル型抵抗ヒータHT10KおよびTLK-Hには、ガラスセルに巻き付けるための粘着剤が裏面についています。Ø25.4 mm(Ø1インチ)ウィンドウ付きセルは、ガラスセル用ヒータGCH25-75に取付け可能です。しかし、取り付ける際は付属のØ6 mmケージロッドを、4本とも長さ50.8 mmのケージロッドER2に交換する必要があります。当社ではØ25.4 mm(Ø1インチ)ウィンドウ付きセル用のキャップヒータGCH25Rもご用意しております。このキャップヒータはセル端部に直接取り付けられます。

取扱い上の注意およびクリーニング
当社のテクスチャーウィンドウは、水分、指紋、エアロゾルのほか、ほんの少しの研磨性の材料に接触しただけで汚染されたり損傷したりする場合があります。ウィンドウには直接触れないようご注意ください。 取り扱う際は構造面に指の油分がつかないよう、ラテックス製手袋などを着用する必要があります。

表面に汚れが付いた場合、下記のようなクリーニングをしてください。

• クリーンエアまたは窒素で埃を吹き飛ばす。
• イソプロピルアルコールなどの溶剤で汚れを洗い流し、クリーンエアまたは窒素を吹きかけて乾燥させる。
• 塩基性溶液(水酸化アンモニウムと過酸化水素の混合液)、もしくは酸性溶液(塩化水素と過酸化水素の混合液)に浸し、クリーンエアまたは窒素を吹きかけて乾燥させる。

一般的なクリーニング方法は、さらに汚染することになるため避けてください。

†Infrasilは、Heraeus Quarzglas社の登録商標です。
