OEM 780 nm and 1560 nm Femtosecond Fiber Lasers

Menlo Systems' figure 9^® Technology
Highly Stable, Easy to Use, Ideal for OEM Integration
780 nm or 1560 nm Output

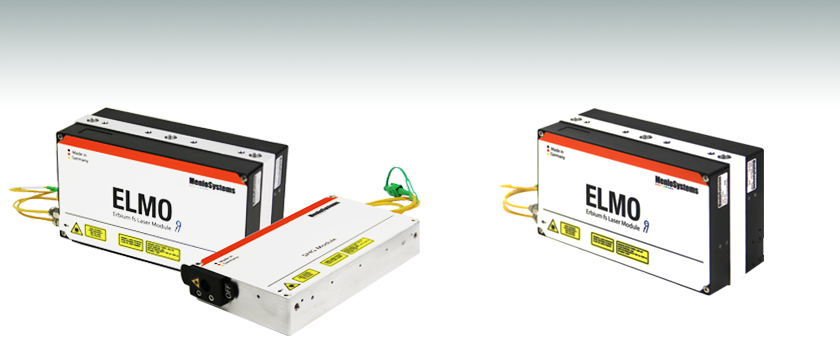

ELMO-HIGH-POWER

ELMO-780-HIGH-POWER

Related Items

1040 nm fs Fiber Laser

Avalanche Photodetectors

Fiber-Coupled Photodetectors

PM DCF Patch Cables

Please Wait

Overview
Specs
パルスに関する計算
Feedback

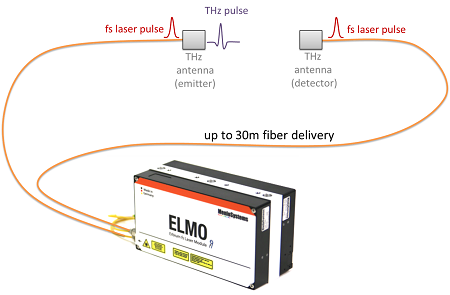

Illustration of ELMO-HIGH-POWER Generating THz Pulses with 1560 nm fs Pulses

Applications

Amplifier Seeding
THz Generation and THz Physics
Ultrafast Spectroscopy
Multi-Photon Excitation
2-Photon Polymerization and 3D Printing

Femtosecond Fiber Laser Optimized for Nanoscale 3D Printing

Features

High Stability
Low Amplitude and Phase Noise
All-PM Fiber Solution
Single Mode-Lock State
Menlo Systems' figure 9^® Technology
Laser Output in Less than 60 Seconds
Repetition Rate: 50 - 100 MHz

Menlo Systems’ fiber-based femtosecond laser sources integrate the latest achievements in fiber technology into easy-to-use products. Menlo Systems’ unique figure 9^® mode locking technology results in reproducible and long-term stable operation. Both systems are maintenance free and engineered for 24/7 operation.

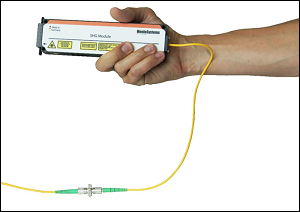

The ELMO-780 and ELMO-780-HIGH-POWER 780 nm laser systems, with their modular concept and compact frequency doubling module, are optimized for OEM integration and maximum versatility. They include a second-harmonic generation (SHG) unit, which can be detached and handheld to minimize heat dissipation into the optical setup. Dispersion precompensation is available upon request to accommodate microscope objectives and additional optical components.

The ELMO-780XHP laser system is the most recent high-power extension of the ELMO series, delivering >1 W average output power at 780 nm with pulse durations down to 100 fs. With fully integrated fast amplitude modulation and dispersion precompensation, the ELMO-780XHP is a great choice for multi-photon applications in microscopy or 3D nanoprinting. An additional output port providing up to 1 W at the 1560 nm fundamental is readily available.

The ELMO-HIGH-POWER 1560 nm laser system, with its all-fiber design, guarantees excellent stability and low-noise operation. This modular unit can be upgraded to a multicolor and/or multichannel system. The fiber-coupled output includes a PM fiber patch cable up to 30 m long, making the system suitable for THz pulse generation and detection. As a seed source for fiber amplifiers, the oscillator is maintenance free, user installed, and ready to use at the press of a single button.

Optional Packages

VARIO User-Defined Repetition Rate (Not Available for Item # ELMO-780XHP)
Factory-Set Value Selectable in the 50 - 100 MHz Range
MULTIBRANCH Additional Seed Ports
Seeding of Multiple Amplifiers with Optional Subsequent Frequency Conversion to Cover Multiple Wavelengths

Jason Reeves Menlo Systems	Feedback? Questions? Need a Quote? Please note that these femtosecond fiber lasers are available directly from Menlo Systems.
	United States Phone: +1-303-635-6406 Email: ussales@menlosystems.com	Outside United States Phone: +49-89-189166-0 Email: sales@menlosystems.com

Item #	ELMO-780	ELMO-780-HIGH-POWER	ELMO-780XHP	ELMO-HIGH-POWER
Center Wavelength	780 nm ± 10 nm			1560 nm ± 30 nm
Average Output Power^a	>75 mW	>140 mW	>1 W	>180 mW
Pulse Width^a	<100 fs (85 fs Typ.)		<150 fs (120 fs Typ.)	<60 fs (45 fs Typ.)
Output Port	Free Space			Fiber-Coupled
Polarization	Linear, P-Polarized^b		Linear, S-Polarized	Linear, PM Fiber
Dispersion Management^a	Pigtailed SHG Module with Up to 0.5 m Optical Fiber Supply		Precompensated Up to -30 000 fs²	Dispersion can be factory set to achieve short pulses after 0.5 - 30 m of external fiber.
Repetition Rate^a	100 MHz (50 - 100 MHz with VARIO)		100 ± 1 MHz	100 MHz (50 - 100 MHz with VARIO)
2^nd Fiber-Coupled Seed Port	Yes		No	Yes
2^nd High-Power Output Port	Available with MULTIBRANCH
Operating Voltage	100 / 115 / 230 VAC^c		100 / 115 / 230 VAC^c	12 VDC / 2 A^d
Power Consumption	20 VA		<150 VA	20 VA
Operating Temperature	15 to 35 °C		18 to 30 °C	15 to 35 °C
Warm-Up Time	<60 s
Laser Head Dimensions / Weight	195 mm x 95 mm x 75 mm / 2.9 kg (7.7" x 3.7" x 3.0" / 6.4 lbs)		240 mm x 170 mm x 79.5 mm / <5 kg (9.4" x 6.7" x 3.1" / <11.0 lbs)	195 mm x 95 mm x 75 mm / 2.5 kg (7.7" x 3.7" x 3.0" / 5.5 lbs)
SHG Module Dimensions / Weight	195 mm x 47 mm x 28 mm / 0.5 kg (7.7" x 1.9" x 1.1" / 1.1 lbs)	182 mm x 95 mm x 32 mm / 1.0 kg (7.2" x 3.7" x 1.3" / 2.2 lbs)	-

Please inquire with Menlo Systems for your specific combinations of average power, pulse duration, repetition rate, and external fiber length.
The handheld SHG module can also be mounted for s-polarization.
12 V External Power Supply Included
External Power Supply for 100 / 115 / 230 VAC Included

パルスレーザ:パワーとエネルギーの計算

フルレポートは上をクリックしてダウンロードいただけます。

パルスレーザからの放射光が、使用するデバイスや用途に適合するかどうかを判断する上で、レーザの製造元から提供されていないパラメータを参照しなければならない場合があります。このような場合、一般には入手可能な情報から必要なパラメータを算出することが可能です。次のような場合を含めて、必要な結果を得るには、ピークパルスパワー、平均パワー、パルスエネルギ、その他の関連するパラメータを必要とすることがあります。

生物試料を損傷させないように保護する
フォトディテクタなどのセンサにダメージを与えることなくパルスレーザ光を測定する
物質内で蛍光や非線形効果を得るために励起を行う

パルスレーザ光のパラメータはFigure 170AおよびTable 170Bに示します。参照用として、計算式の一覧を以下に示します。資料をダウンロードしていただくと、これらの計算式のほかに、パルスレーザ光の概要、異なるパラメータ間の関係性、および計算式の適用例がご覧いただけます。

計算式
周期と繰り返し周波数は逆数の関係:		、
平均パワーから算出するパルスエネルギ:
パルスエネルギーから算出する平均パワー:
パルスエネルギーから概算するピークパルスパワー:
平均パワーから算出するピークパワー、ピークパワーから算出する平均パワー :
	、
平均パワーおよびデューティーサイクルから算出するピークパワー*:
	*デューティーサイクル() はレーザのパルス光が放射されている時間の割合です。

Click to Enlarge

Figure 170A パルスレーザ光の特性を記述するためのパラメータを、上のグラフとTable 170Bに示します。パルスエネルギ (E)は、パルス曲線の下側の黄色の領域の面積に対応します。このパルスエネルギは斜線で表された領域の面積とも一致します。

Table 170B パルスのパラメータ
パラメータ	シンボル	単位	説明
パルスエネルギ	E	ジュール[J]		レーザの1周期中に放射される1パルスの全放射エネルギ。パルスエネルギはグラフの黄色の領域の面積に等しく、これは斜線部分の面積とも一致します。
周期	Δt	秒 [s]		1つのパルスの開始から次のパルスの開始までの時間
平均パワー	P_avg	ワット[W]		パルスとして放射されたエネルギが、1周期にわたって均一に広がっていたと仮定したときの、光パワーの大きさ(光パワー軸上の高さ)
瞬時パワー	P	ワット[W]		特定の時点における光パワー
ピークパワー	P_peak	ワット [W]		レーザから出力される最大の瞬時パワー
パルス幅		秒 [s]		パルスの開始から終了までの時間。一般的にはパルス形状の半値全幅(FWHM)を基準にしています。パルス持続時間とも呼ばれます。
繰り返し周波数	f_rep	ヘルツ [Hz]		パルス光が放射される頻度を周波数で表示した量。周期とは逆数の関係です。
