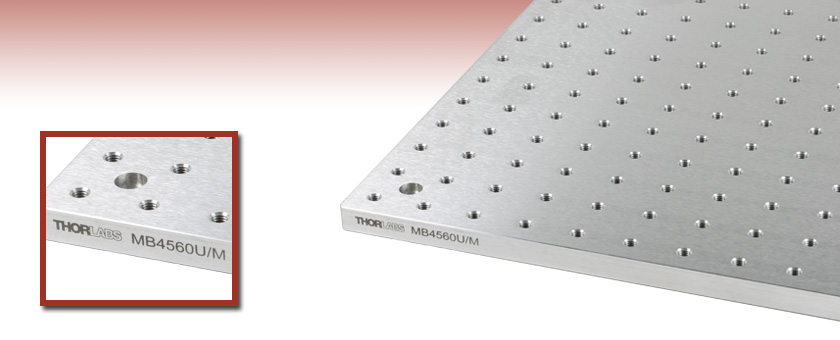

アルミニウム製光学ブレッドボード、アルマイト加工無し


  • Unanodized Finish Ideal for Customization
  • Through-Tapped Mounting Holes
  • Custom Sizes Available

Counterbored Ø1/4"
(M6) Mounting Holes

MB4560U/M

450 mm x 600 mm x 12.7 mm, M6 Taps

Related Items


Please Wait
SpecificationImperial BoardsMetric Boards
Material5083 Aluminum Tooling Plate
FinishPrecision Ground, Matte Finish
Breadboard Thickness0.5"12.7 mm
Flatness±0.006" over 1 ft2±0.15 mm over 0.09 m2
Hole Size and Spacing1/4"-20 Tapped Holes on
1" Centers
M6 Tapped Holes on
25 mm Centers
Distance from Edge
to First Hole
0.5" on All Sides12.5 mm on All Sides
Number of Counterbored Holesa Four 1/4" Located at Corners - Inset 1"Four M6 Located at Corners - Inset 25 mm
  • 大きいサイズのボード(MB3045U/M、MB3060U/M、MB4560U/M、MB1218U、MB1224U、MB1824U)には、5つ目の取り付け用ザグリ穴が中央に付いています。

特長

  • 精密に製造された、アルマイト加工が施されていない表面
  • 共通グランドを必要とする用途に適した導電性
  • インチ規格とミリ規格の標準的なブレッドボードの穴パターン
  • ネジ穴配列を妨げない、オフセットされた取り付け用ザグリ穴
  • 大きいサイズのブレッドボード(MB3045U/M、MB1218Uおよびこれより大きな製品)には、中央に5つ目の取付け用ザグリ穴
  • 2倍密度穴高密度穴タイプ、および特注サイズもご提供可能
  • 全てのボードを標準品としてご提供

これらのアルミニウム製でアルマイト加工が施されていない非磁性ブレッドボードは、試作品や実験の用途に合わせてブレッドボードを改造する際に便利かつコスト効率の良い製品となっております。表面は精密研磨仕上げされ、標準的な25 mm(ミリ規格)間隔の貫通ネジ穴パターンは、ボードの端から12.5 mmオフセットされています。 各ブレッドボードはアルミニウム5083で製造されており、カスタマイズしやすくするためアルマイト加工を施していません。酸化アルミニウムのコーティングは、ブレッドボードの反射を最小限に抑えますが、硬度も高くなるためアルマイト加工済みのブレッドボードは機械加工しにくくなります。

それぞれのブレッドボードに付いている4つもしくは5つの取付け穴はザグリ穴になっているので、ネジ頭が出ない連続的な表面を有します。4つの標準的な取付け穴は、それぞれのブレッドボードの四隅、端から25 mm(ミリ規格品)のところに付いています。サイズの大きいボード(MB3045U/M、MB3060U/M、MB4560U/M、MB1218U、MB1224U、MB1824U)には、それぞれの中央に5つ目の取付け用ザグリ穴が付いています。この中央の取付け穴によって取付けオプションが広がると同時に、高負荷がかけられた際も角の取付け穴の応力を緩和し、また、ボードの剛性も強化されます。取付け穴によりブレッドボードを光学テーブル別のブレッドボードポストブラケットほか様々な部品に取り付けることが可能になります。

ネジ穴はブレッドボードを貫通しているので、コンポーネントを裏、表どちらの面にも取り付けることが可能です。Ø38 mm(Ø1.5インチ)ポストを使用して、ブレッドボードを光学テーブルの上(または別のブレッドボード)に取り付ければ光軸の高さを調整することができます。これらのブレッドボードは、90°または垂直取り付け用ブラケットを用いて垂直に取付けることができます。

ブレッドボードにアルマイト加工が施されていないことで、穴パターンのカスタマイズや改造が容易にできるだけでなく、10-6 Torr以下の真空環境下でも使用できるようになっています。ただし、真空環境下でご使用の際には、使用前にブレッドボードを洗浄する必要があります。これらブレッドボードを真空の用途でご使用される場合の詳細については、当社までお問い合わせください。

その他の真空対応製品として、当社では同じ厚さで剛性が高い不動化処理済みステンレススチール製ブレッドボードをご用意しております。黒色アルマイト加工が施されたブレッドボードも各サイズご提供可能です。ブレッドボードを黒色アルマイトコーティングすることにより、迷光反射を低減することができます。

ブレッドボードのカスタマイズ
穴のパターンおよび間隔、サイズ、厚さ、アルマイト加工の有無などのカスタマイズに対応いたします。ご希望の場合は、「Custom Breadboards」フォームにてご要望をお送りください。

Item #Dimensions
(L x W x T)
UnpackagedPackaged Shipping
Mass (kg)Weight (lbs)Mass (kg)aWeight (lbs)a
MB4U4" x 4" x 0.5"0.330.730.501.10
MB6U6" x 6" x 0.5"0.751.650.811.79
MB8U8" x 8" x 0.5"1.342.952.004.41
MB810U8" x 10" x 0.5"1.683.702.405.29
MB1012U10" x 12" x 0.5"2.525.563.507.72
MB12U12" x 12" x 0.5"3.026.664.008.82
MB1218U12" x 18" x 0.5"4.5410.015.8412.86
MB1224U12" x 24" x 0.5"6.0513.347.0015.43
MB1824U18" x 24" x 0.5"9.0920.0411.0224.29

MB1015U/M100 mm x 150 mm x 12.7 mm0.481.060.701.54
MB1515U/M150 mm x 150 mm x 12.7 mm0.731.610.922.03
MB2020U/M200 mm x 200 mm x 12.7 mm1.302.872.004.41
MB2025U/M200 mm x 250 mm x 12.7 mm1.623.571.824.01
MB2530U/M250 mm x 300 mm x 12.7 mm2.445.373.407.49
MB3030U/M300 mm x 300 mm x 12.7 mm2.936.463.908.60
MB3045U/M300 mm x 450 mm x 12.7 mm4.409.705.6112.37
MB3060U/M300 mm x 600 mm x 12.7 mm5.8612.926.8014.99
MB4560U/M450 mm x 600 mm x 12.7 mm8.8019.4010.7323.66
  • 重量は概算値です。情報はガイドラインとしてのみお使いください。
