34 mmレール用ブレッドボード取付けアクセサリー


  • Build 34 mm Rail Assemblies on Top of Breadboards
  • Options for Horizontal or Vertical Rail Mounting

XT66P1

34 mm Rail Mounted Vertically
(Rail Sold Separately)

XT34HP

BA2R

34 mm Rail Slides Along Clamp
Prior to Lockdown

Related Items


Please Wait

特長

  • 34 mmのレールをブレッドボードに取付け可能
  • アリ溝式取付けクランプはレールを水平に取付け可能
  • 垂直取付けプレートは34 mmまたは66 mmレールに対応
  • マグネット付き垂直取付けベースは組立の初期段階でレールを保持

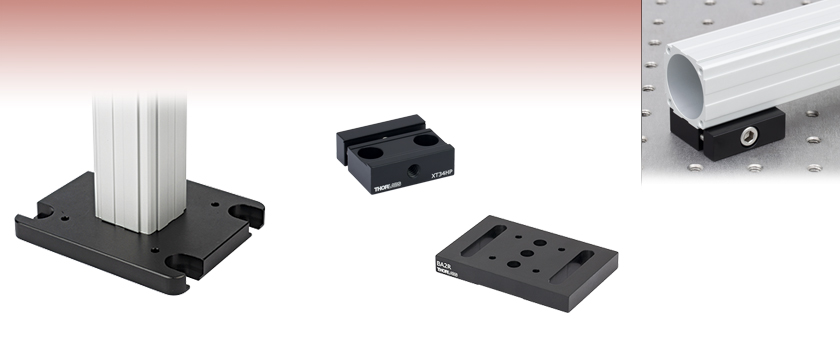

光学テーブルまたはブレッドボード上に34 mmレールを用いたレールシステムを構築したいお客様のために、3つのオプションをご用意しております。アリ溝式取付けクランプXT34HP/Mは、レールをブレッドボード表面に対して水平に取り付けます。垂直取付けプレートXT66P1は34 mmまたは66 mmのレールをしっかりと立たせて固定することができます。マグネット付き垂直取付けベースBA2R/Mは、希土類磁石を用いてレールを垂直に取り付けることができるので、位置決めが簡単にできます。

当社では多岐にわたるアクセサリを34 mmレール用に提供しています。例としては角度クランプやブラケット、ブレッドボード用取付け用プレート、 レールキャリア取付けプラットフォームレンズチューブ用アダプタそして レールジョイントがあります。66 mm95 mmのレールをXT34シリーズの機構に組み込むためのサイズアダプタと一緒に用いることで、事実上どのようなオプトメカニクスを用いた配置にも対応できる多用途で堅牢なツールになります。

XT34 34 mm Optical Rail Accessories
RailsRail PositionersAngle Clamps and BracketsBreadboard MountingSize AdaptersRail JoinersRail CarriersMounting PlatformsLens Tube Adapter
RailsRail Platform PositionersClamps and
Angle Brackets
Breadboard
Mounting
Size AdaptersRail JoinersRail CarriersMounting
Platforms
Lens Tube
Adapter

Posted Comments:
No Comments Posted
Back to Top

34 mmレール用 ブレッドボード用アリ溝式取付けプレート

XT34 Rail Elevated on Posts
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
XT34HP134 mmレール用アリ溝式取付けクランプ(インチ規格)
XT34-200134 mmコンストラクションレール、長さ200 mm
LMR11Ø1インチ光学素子用レンズマウント、固定リング1個付属、#8-32タップ穴 (インチ規格)
PH1.51Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ1.50インチ (インチ規格)
TR21Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
SH25S10011/4"-20ステンレススチール製キャップスクリュ、長さ1インチ、25個入り(インチ規格)
View Metric Product List
型番数量Description
Metric Product List
XT34HP/M134 mmレール用アリ溝式取付けクランプ(ミリ規格)
XT34-200134 mmコンストラクションレール、長さ200 mm
LMR1/M1Ø25 mm~Ø25.4 mm光学素子用レンズマウント、固定リング1個付属、M4タップ穴 (ミリ規格)
PH40/M1Ø12 mm~Ø12.7 mm ポストホルダ、バネ付き六角固定つまみネジ付き、長さ40 mm (ミリ規格)
TR50/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
SH6MS251M6 x 1.0ステンレススチール製キャップスクリュ、長さ25 mm、25個入り(ミリ規格)
XT34HP(/M)に取り付けたポストアセンブリレンズマウント
XT34 Rail Being Positioned
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
XT34HP134 mmレール用アリ溝式取付けクランプ(インチ規格)
XT34-200134 mmコンストラクションレール、長さ200 mm
SH25S10011/4"-20ステンレススチール製キャップスクリュ、長さ1インチ、25個入り(インチ規格)
View Metric Product List
型番数量Description
Metric Product List
XT34HP/M134 mmレール用アリ溝式取付けクランプ(ミリ規格)
XT34-200134 mmコンストラクションレール、長さ200 mm
SH6MS251M6 x 1.0ステンレススチール製キャップスクリュ、長さ25 mm、25個入り(ミリ規格)
取付けクランプXT34HP(/M)は、レールをブレッドボードや光学テーブルに固定するのに使用できます。
XT34 Rail Elevated on Posts
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
XT34HP234 mmレール用アリ溝式取付けクランプ(インチ規格)
XT34-200134 mmコンストラクションレール、長さ200 mm
PH32Ø1/2インチポストホルダ、バネ付き六角固定つまみネジ付き、長さ3インチ (インチ規格)
TR42Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ4インチ(インチ規格)
SH25S10011/4"-20ステンレススチール製キャップスクリュ、長さ1インチ、25個入り(インチ規格)
BA22取付けベース、2インチ x 3インチ x 3/8インチ(インチ規格)
View Metric Product List
型番数量Description
Metric Product List
XT34HP/M234 mmレール用アリ溝式取付けクランプ(ミリ規格)
XT34-200134 mmコンストラクションレール、長さ200 mm
PH75/M2Ø12 mm~Ø12.7 mm ポストホルダ、バネ付き六角固定つまみネジ付き、長さ75 mm (ミリ規格)
TR100/M2Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ100 mm(ミリ規格)
SH6MS251M6 x 1.0ステンレススチール製キャップスクリュ、長さ25 mm、25個入り(ミリ規格)
BA2/M2取付けベース、50 mm x 75 mm x 10 mm(ミリ規格)

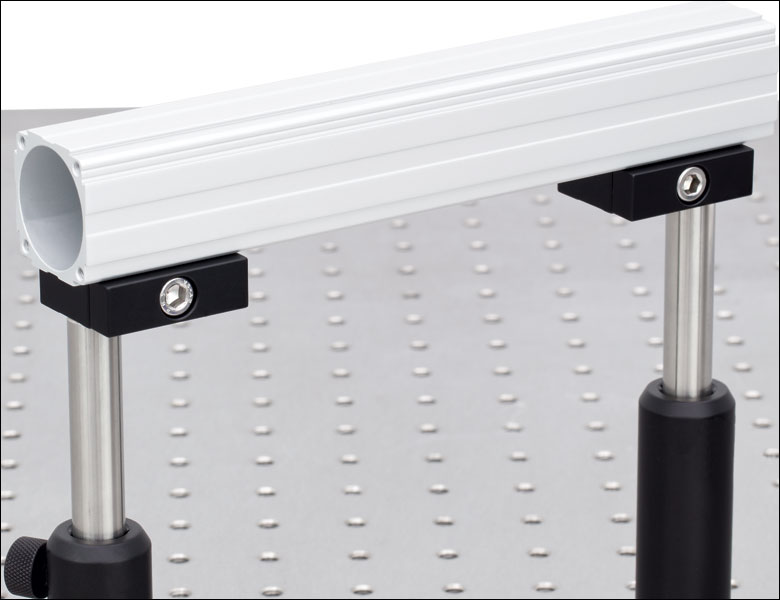

M6のザグリ穴形状の穴を利用することでレールをブレッドボード上で持ちあげることができます。
  • 34 mm光学レールをM6のネジ切り加工穴付きのブレッドボードに取付け
  • M6キャップスクリュ用のザグリ穴形状の取付け穴が2つ
  • 固定する前にレール上をスライドさせることが可能
  • ポストポストホルダ、または台座付きポストを34 mmレールに取り付ける際に使用可能
  • M6のタップ穴で側面に取り付け

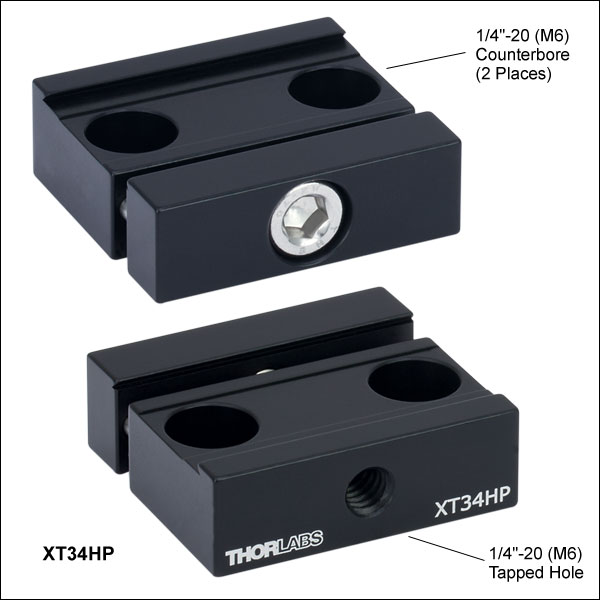

XT34HP/Mのアリ溝式取付けプレートを使用すると、34 mmの光学レールを、ブレッドボードや他のM6ネジ規格対応の光学アセンブリに取付けることができます。 この製品には2個のザグリ穴形状の取付け穴がありますが、側面にある1個のM6のネジ穴を利用することでポストにも取付けられます。裏面のザグリ穴を使うと、右端の画像のように台座付きポストポストホルダなどのさまざまな光学部品を取付けられます。

ザグリ穴形状の取付け穴間の寸法は25 mmまたは25.4 mm(1インチ)であるため、ミリ規格のブレッドボードにそのまま取り付けられます。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
XT34HP Support Documentation
XT34HP34 mmレール用アリ溝式取付けクランプ(インチ規格)
¥8,586
Today
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
XT34HP/M Support Documentation
XT34HP/M34 mmレール用アリ溝式取付けクランプ(ミリ規格)
¥8,586
Today
Back to Top

34 mmおよび66 mmレール用 垂直取付けプレート

  • 34 mmまたは66 mmの光学レールをブレッドボードまたは光学テーブル上に垂直に取付け可能
  • M6キャップスクリュ用の4つのザグリ溝
  • 4つのM3キャップスクリュが付属

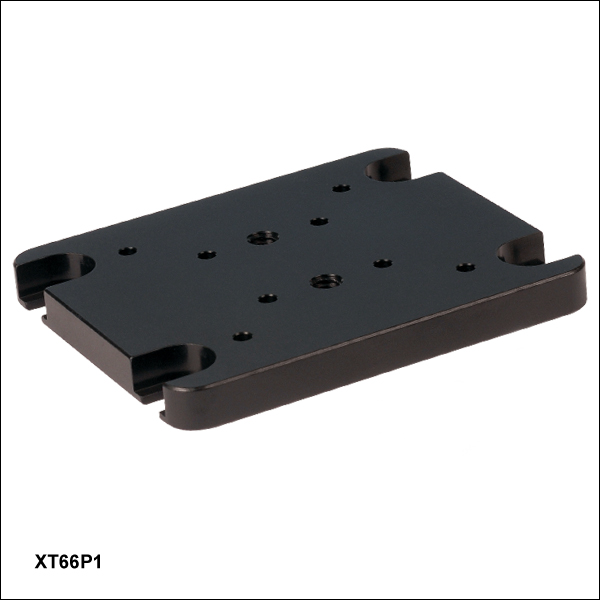

垂直取付けプレートXT66P1により、標準の34 mm光学レールまたは66 mm光学レールをブレッドボード面に垂直に設置することができるので、3次元のレールシステムを構築することができます。付属の4つのM3キャップスクリュを用いて垂直取付けプレートとレール端を固定します。

ザグリ溝はミリ規格およびインチ規格のいずれのブレッドボードにも対応しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
XT66P1 Support Documentation
XT66P134 mm & 66 mm光学レール用垂直取付けプレート
¥5,779
Today
Back to Top

34 mmレール用 マグネット付き垂直取付けベース

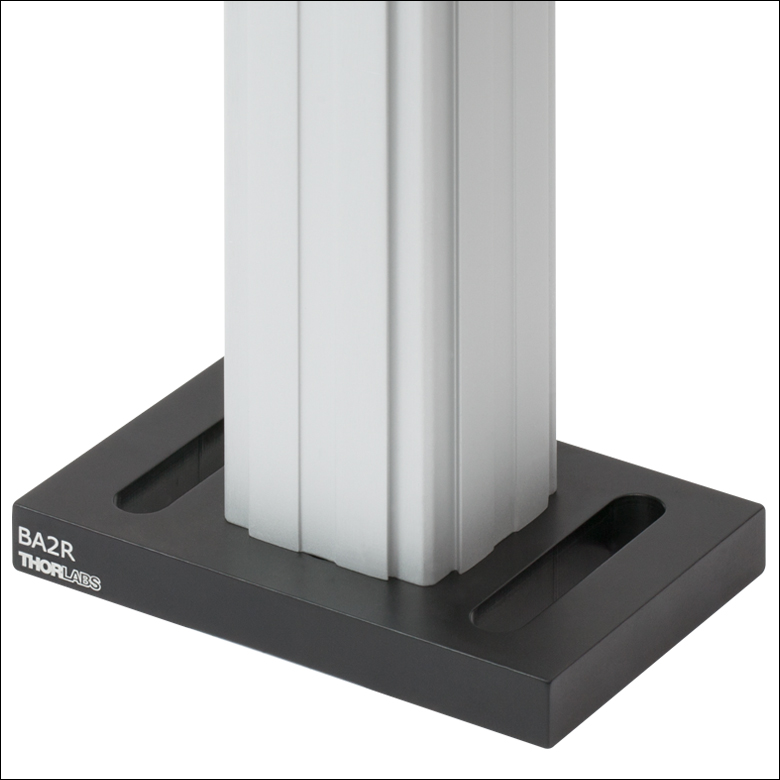

34 mm Rail Mounted on the BA2R Base
Click to Enlarge
View Imperial Product List
型番数量Description
Imperial Product List
BA2R1マグネットベース、2インチ x 3インチ x 3/8インチ(インチ規格)
SH3M101M3 x 0.5鋼合金製キャップスクリュ、長さ10 mm、50個入り(ミリ規格)
XT34-200134 mmコンストラクションレール、長さ200 mm
View Metric Product List
型番数量Description
Metric Product List
BA2R/M1マグネットベース、50 mm x 75 mm x 10 mm(ミリ規格)
SH3M101M3 x 0.5鋼合金製キャップスクリュ、長さ10 mm、50個入り(ミリ規格)
XT34-200134 mmコンストラクションレール、長さ200 mm
  • 34 mmレールの垂直取付け用に底部に4つのM3ザグリ穴
  • 組立の初期段階時にレールの位置を保持
  • ベースのリリーフカットによる高い安定性

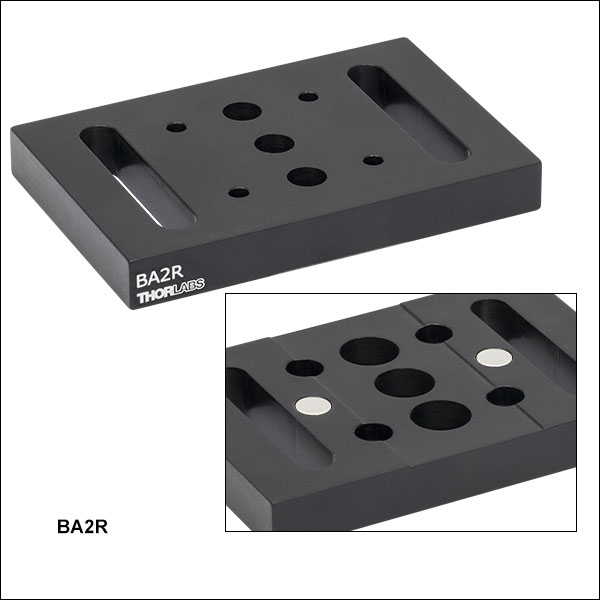

このマグネット付きベースには底部にM3ザグリ穴が4つあり、34 mmレールを光学テーブルまたはブレッドボードに垂直固定できます。黒色アルマイト製のベースに付いている2つの希土類磁石によって、組立の初期段階に34 mmレールを一時的に固定できます。この磁石の力は、垂直に取り付けられたレールが偶発的に動くのを防ぐのには十分な強さですが、取外しは容易に可能です。全ての位置決めが完了した後は、2つの32 mmスロットを利用して光学テーブルやブレッドボードに固定できます。

このベースには、底部にM6ザグリ穴も3つ付いているので、当社のØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストホルダも取り付けられます。


+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
BA2R Support Documentation
BA2Rマグネットベース、2インチ x 3インチ x 3/8インチ(インチ規格)
¥2,995
7-10 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
BA2R/M Support Documentation
BA2R/Mマグネットベース、50 mm x 75 mm x 10 mm(ミリ規格)
¥2,995
Today
