ファイバークリーニング用品


  • Cleaning Fluids for Fiber Connectors and Bare Fiber
  • Various Wipes and Cleaning Sticks Available
  • Dusting Kits

FCS3

Fiber Cleaning Fluid

FCC-7020

Fiber Cleaning Cloth Spool

WC100

Connector Clean-Out Wires for Broken Fiber

LFW90

Lint-Free Wipes

BD8

Pump Dispenser

FBC1

Bulkhead and
Connector Cleaner

Related Items


Please Wait

当社では、終端処理されたファイバ、終端処理されていないファイバ、ファイバ出力レーザ光源の前面パネルのファイバーバルクヘッドなど、様々な状態のファイバ関連部品をクリーニングするための製品を豊富にご用意しています。

ファイバーバルクヘッドおよびファイバーコネクタのクリーニング:
TravelSAFEa
ファイバ用クリーニング溶剤FCS3とコネクタ用クリーニングスティックMCC25を使用して、FC/APCも含めてあらゆるコネクタやバルクヘッドをクリーニングできます。クリーニングの方法については「ファイバのクリーニング方法」タブで各ステップごとに解説しています。

クリーナFBC1は、2.5 mmFC/PCSTSCのコネクタおよびバルクヘッドにお使いいただけます。クリーナFBC1251.25 mmのコネクタ(LCMU)およびバルクヘッド(PCAPC)にお使いいただけます。素早くクリーニングすることができ、溶剤を必要としません。使用方法や使用例についての詳細は「ファイバのクリーニング方法」タブをご覧ください。

破損したファイバをコネクタから取り除く際には、クリーンアウトワイヤWC100をお勧めいたします。各バイアル()には長さ76.2 mmØ110 µmのワイヤが8本入っています。

ファイバーコネクタのクリーニングには汎用ファイバーコネクタークリーナFCC-7020がございます。このハンドヘルド型のコネクタークリーナは、アルコールや溶剤の代わりとしてご使用いただけます。このクリーニング用布でコネクタ端面の汚れや塵、グリース、埃などを素早く取り除くことができます。

終端処理されていないファイバのクリーニング:
終端処理されていないファイバをクリーニングする方法は2種類あります。1つ目は、リントフリーワイプLFW90をクリーニング溶剤FCS3で湿らせて行う方法です。詳しい手順については「ファイバのクリーニング方法」タブをご覧ください。

2つ目は、アルコールなどの溶剤でキムワイプ®bを湿らせて行う方法です。専門業者から購入した溶剤は、ポンプ式のワンタッチディスペンサーボトルBD8に入れてご使用いただくと、溶剤の蒸発を最小限に抑えることができます。

光ファイバークリーニングキット:
光ファイバークリーニングキットCKFにはファイバをクリーニングするうえで必要な製品がすべて含まれています。キットにはTravelSAFEファイバーコネクタ用クリーナ(FCS3)、コネクタークリーニングスティック(MCC25)、リントフリーワイプ(LFW90)、コネクタークリーナ(FCC-7020)、コネクタークリーナ交換用リール(FCC-7021)が含まれます。これらの製品のほとんどは「ファイバのクリーニング方法」タブで紹介している方法で使用されています。

ファイバ検査スコープ:
ファイバ検査スコープFS201には、FCSTSCおよびAPCコネクタ付きのファイバに対応するアダプタが付属しており、コネクタ端とファイバの両方を歪みの少ない高品質の画像で見ることができます。また、SMAコネクタ付きファイバ用のアダプタFS200-SMAも付属します。この顕微鏡の高輝度照明と200Xの倍率により、ファイバーコアと周りのクラッドのクリアな像が得られます。さらに傾斜照明にも設定でき、中心からずれた角度からファイバ端面を照らすことができます。LCコネクタ用および偏波保持ファイバ用のアダプタは別途ご用意しています。

  • TravelSAFE™の表示は、この製品が安全に航空輸送できるということを示しています。
  • Kimwipes®(キムワイプ)は、Kimberly-Clark社の登録商標です。

ファイバのクリーニング方法

このタブでは、ページ内の製品を使用してファイバ、コネクタおよびファイバーバルクヘッドをクリーニングする方法を詳しく説明しています。

各セクションにはこちらのリンクからジャンプできます:

ファイバーコネクタ用クリーニングキットCKFを使用してファイバーバルクヘッドをクリーニングする方法

この作業には、ファイバーコネクタ用クリーナFCS3およびコネクタークリーニングスティックMCC25が必要です。どちらの製品もファイバーコネクタ用クリーニングキットCKFに含まれています。

Fiber Bulkhead Cleaning: Step 1
Click to Enlarge

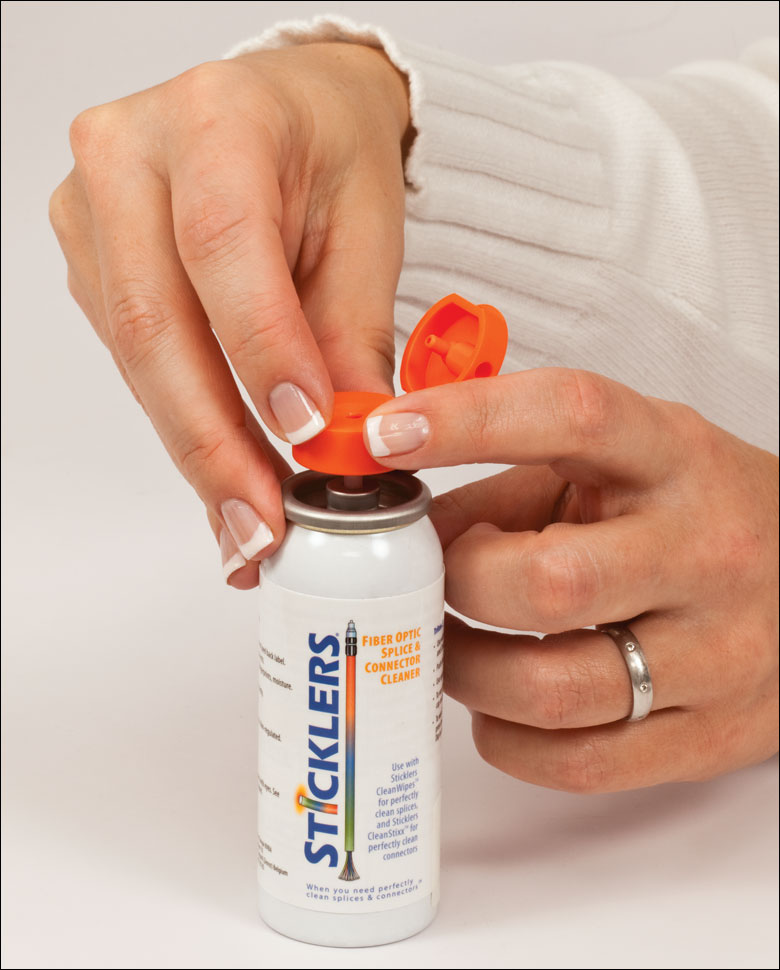

ステップ 1FCS3の缶上部を押し下げてコネクタークリーナをリザーバ内に満たします。
Fiber Bulkhead Cleaning: Step 2
Click to Enlarge
ステップ 2:スティックMCC25の先端をクリーニング溶剤に浸します。
Fiber Bulkhead Cleaning: Step 1
Click to Enlarge

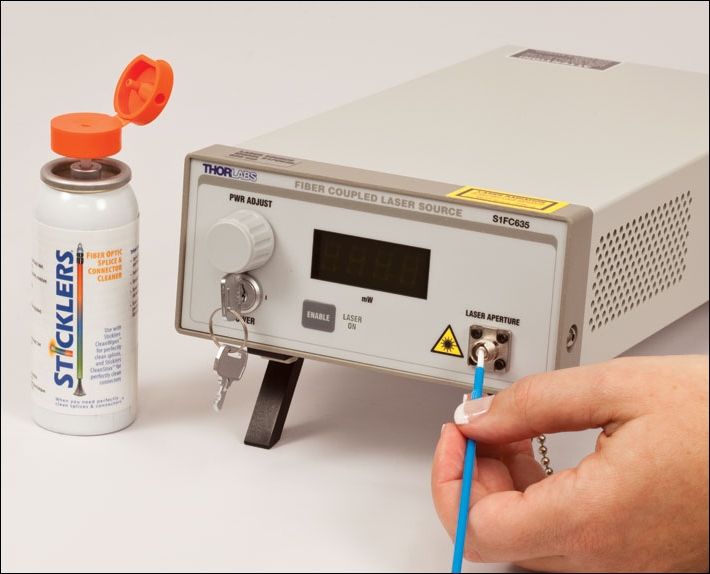

ステップ 3:スティックを使用して、ファイバ出力型レーザ光源(上の写真参照)やその他のファイバーバルクヘッド付きデバイスのファイバーバルクヘッド(コネクタ)をクリーニングします。



ファイバーコネクタ用クリーニングキットCKFを使用してファイバーパッチケーブルコネクタをクリーニングする方法

クリーニングおよびご使用前に、検査スコープFS-200でファイバ端面を検査することをお勧めいたします。ファイバーコネクタは、接続、試験、または再構成する度に毎回クリーニングする必要があります。クリーニングする時は、以下の"ウェット-ドライ"クリーニングを行うと性能向上が期待できます。この作業には、ファイバーコネクタ用クリーナFCS3およびリントフリーワイプLFW90が必要です。どちらの製品もファイバーコネクタ用クリーニングキットCKFに含まれています。

Fiber Endface Cleaning: Step 1
Click to Enlarge
ステップ 1LFW90の容器から新しいワイパーを引き出します。次のワイパーが出てきたら引っ張るのをやめてください。次のワイパーは容器の取り出し口に指で押し戻します。切り取るときは横方向に引いてください。
Fiber Endface Cleaning: Step 2
Click to Enlarge

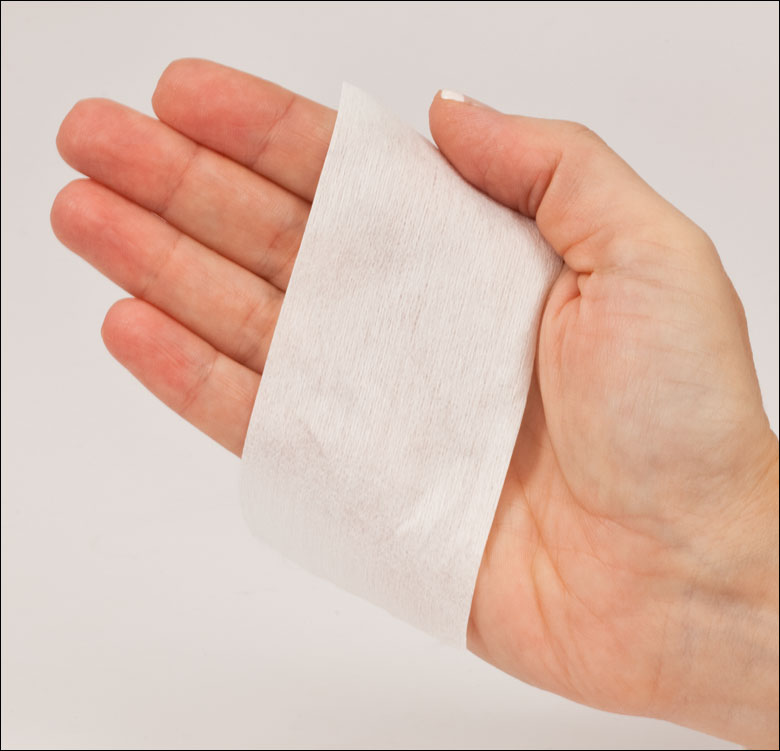

ステップ 2:ワイパーを横向きにして手のひらに広げます。親指で位置を固定します。

Fiber Endface Cleaning: Step 3
Click to Enlarge

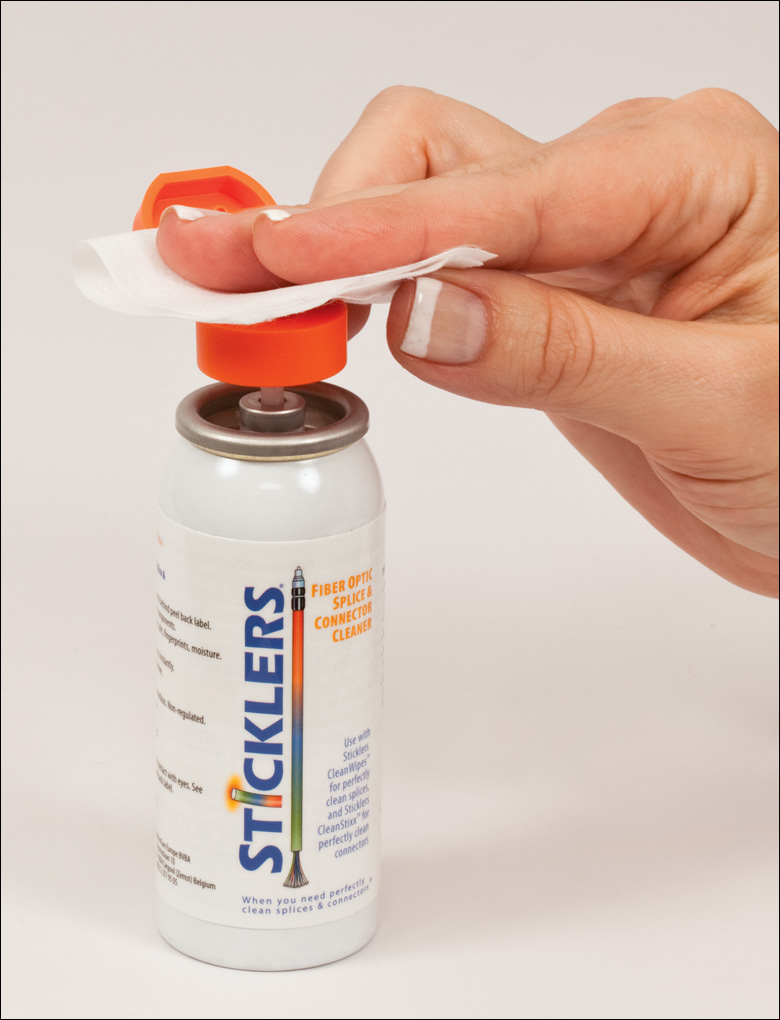

ステップ 3FCS3の容器の蓋を開け、その上にワイパーを置きます。上から押してワイパーを湿らせます。注:通常は1度押すだけで十分です。
Fiber Endface Cleaning: Step 4
Click to Enlarge
ステップ 4:コネクタをワイパーの湿った部分に置きます。コネクタを乾いた部分へと移動させます。使用済みのワイパーを廃棄します。コネクタ端面を検査スコープFS-200で検査し、綺麗になったことを確認します。



ファイバーコネクタ用クリーニングキットCKFを使用して終端処理されていないファイバをクリーニングする方法

この作業には、ファイバーコネクタ用クリーナFCS3およびリントフリーワイプLFW90が必要です。どちらもファイバークリーニングキットCFKに含まれています。

Bare Fiber Cleaning: Step 1
Click to Enlarge
ステップ 1:ファイバの被覆を除去したのち、LFW90の容器から新しいワイパーを引き出します。次のワイパーが出てきたら引っ張るのをやめてください。次のワイパーは容器の取り出し口に指で押し戻します。切り取るときは横方向に引いてください。
Bare Fiber Cleaning: Step 2
Click to Enlarge
ステップ 2:ワイパーが正方形になるように折りたたみます。

Bare Fiber Cleaning: Step 3
Click to Enlarge

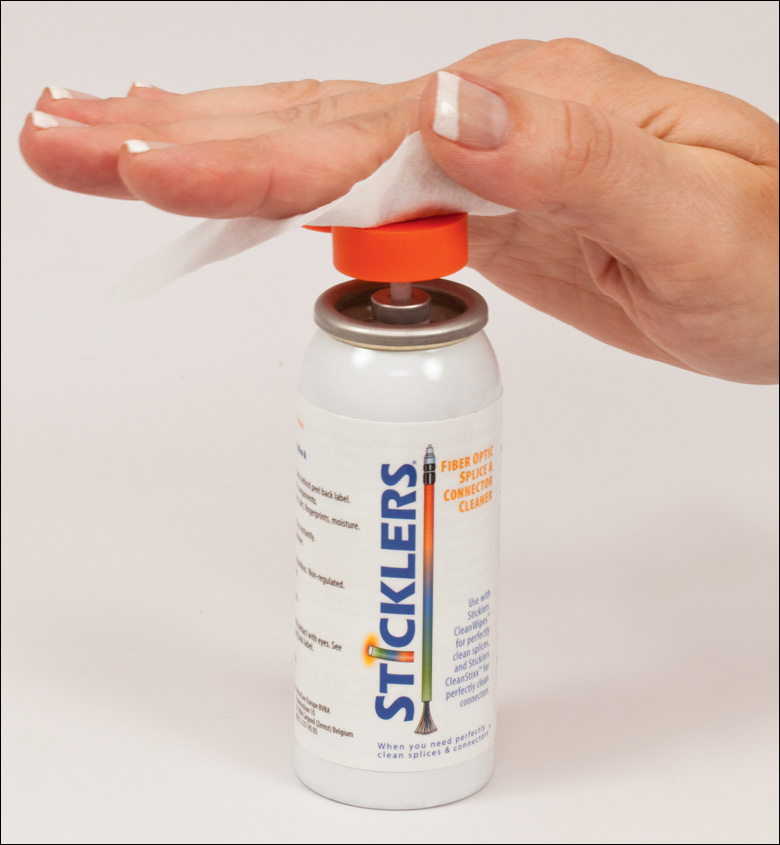

ステップ 3FCS3の容器の蓋を開け、その上にワイパーを置きます。上から押してワイパーを湿らせます。注:通常は1度押すだけで十分です。
Bare Fiber Cleaning: Step 4
Click to Enlarge
ステップ 4:湿らせたワイパーでファイバを包みます。柔らかく握ります。ファイバ端に向かってワイパーを滑らせますが、ファイバが綺麗になるとキュッキュッという音がするので、それまで1~2回滑らせます。



クリーナFBC1を使用してファイバをクリーニングする方法

伸長モードを使用


Click to Enlarge
伸長モードにするには、先端を外側に引きながらロックボタンを押します。伸長モードはパネルに複数のバルクヘッドコネクタが付いている場合やスペースが限られている場合に便利です。

ファイバーバルクヘッドのクリーニング


Click to Enlarge
デバイスからガイドキャップを取り外し、クリーナの先端をバルクヘッドコネクタに挿入します。ケースを押してクリーニングを開始します。クリーニングが終わるとカチッという音がします。

ファイバーコネクタのクリーニング


Click to Enlarge
ガイドキャップのカバーを開け、ファイバーコネクタをガイドキャップに挿入します ケースを押してクリーニングを開始します。クリーニングが終わるとカチッという音がします。



クリーナFBC125を使用してファイバをクリーニングする方法

ファイバーコネクタのクリーニング


Click to Enlarge

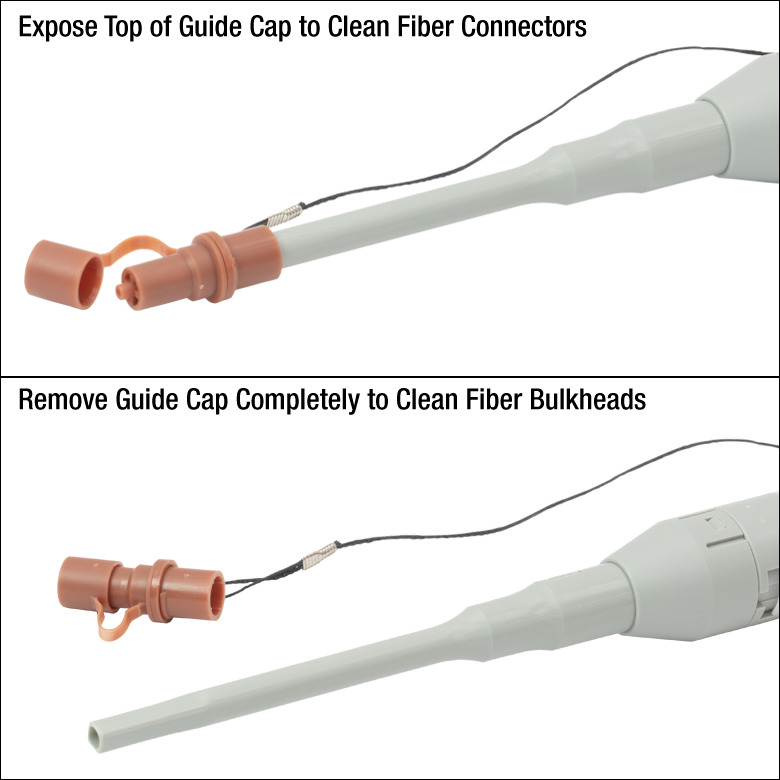

1.25 mmLCまたはMUファイバーコネクタをクリーニングするには、ガイドキャップの上部を露出させ、ファイバーコネクタの先端を挿入します。クリーナーのハンドルをLOCKからCLEANの位置に回転させ、ハンドルをコネクタに向かってゆっくりと押してコネクタークリーニング用の糸を前に出します。 クリーニングが終わるとカチッという音がします。1.25 mmのファイバーバルクヘッドをクリーニングするには、ガイドキャップを取り外し、クリーナFBC125の先端をバルクヘッドに挿入します。その後は前述と同様です。

カートリッジの交換


Click to Enlarge
上の写真は新しいカートリッジを取り付けようとしている様子です。表示ウィンドウに緑色のテープが見えたらカートリッジを交換する必要があります。クリーナFBC125のカートリッジFBC125Rを取り外すには、ガイドキャップを取り外し、古いカートリッジを強く引っぱってハンドルから取り外します。この最後のステップは慎重に行ってください。

Posted Comments:
P Sakthivel  (posted 2019-07-05 09:31:17.413)
Recently purchased an FS-201. Would be great if there were rulings to make measurements with it, and also capture those images
YLohia  (posted 2019-07-09 09:02:39.0)
Hello, thank you for your feedback. I have posted your suggestion on our internal engineering forum for further consideration.
user  (posted 2019-04-03 10:53:11.36)
Hi, is the FBC1 cleaner compatible with FC/APC connectors? Thanks.
YLohia  (posted 2019-04-03 12:10:03.0)
Hello, thank you for contacting Thorlabs. While it is possible to use the FBC1 for APC bulkheads, we cannot guarantee that no damage would occur as a result of using it. This is designed for flat polished connector types like the ones we list on the webpage. We recommend using the MCC25 cleaning sticks instead of the FBC1 for such applications.
tom.dzelzainis  (posted 2019-03-05 18:12:13.603)
Regarding the FBC1, does the product have a shelf-life? For instance is there any fluid component that could evaporate and leave the device unable to clean even though it hasn't been used for the expected 525 cleaning cycles? Many thanks, Tom.
YLohia  (posted 2019-04-05 12:40:34.0)
Hello Tom, thank you for contacting Thorlabs. These fiber cleaners feature a spring-loaded tip that rotates and advances the dry-cleaning strand with each insertion. These do not have any fluid components that have the possibility of evaporating.
peter.bechtold  (posted 2017-03-30 11:05:37.783)
Hello Thorlabs team, we do use E2000 connectors a LOT in our lab and notice a lack of adapters for E2000 to fiber microscopes. What is the best way to look at the fiber surface of E2000 connectors? Any help appreciated! Any chance that there will be a E2000 connector adapter one day like Kingfisher has? (https://www.kingfisherfiber.com/Fiber-Optic-Test-Equipment/Options/Microscope-Adaptors/Scope-Adaptors.aspx) Thanks and BR!
tfrisch  (posted 2017-04-04 11:30:02.0)
Hello, thank you for contacting Thorlabs. I will reach out to you to discuss this adapter, but unfortunately, we do not currently offer an E2000 version.

ファイバーバルクヘッドおよびコネクタークリーニング用備品

コネクタークリーニングスティック(MCC25)

  • コネクタの形に合わせて変形する綿棒タイプで、織布タイプの綿棒よりも多くの粒子を採集します(1パック50本入)
  • 端面をしっかりとクリーニング
  • 繊維、発泡体、接着材料、粒子は不使用

TravelSAFE*ファイバーコネクタ用クリーナ(FCS3)

  • 精密光学素子用、速乾性溶剤
  • ジョイント内のコネクタのクリーニング用
  • コネクタークリーニングスティックMCC25やLFW90(下記参照)との併用に適した製品
  • ファイバ部品から指紋、軽油、ほこり、繊維、水斑点や表面薄膜を除去
  • IPAやアセトンの代替品に適した製品
  • 85 g オゾン層破壊物質無し

FCS3を使用したクリーニングの方法に関しては、「FCS3を用いたクリーニング」のタブをご参照ください。
*TravelSAFEとは、製品を安全に航空輸送できるということを指しています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FCS3 Support Documentation
FCS3ファイバ用クリーナ
¥3,025
Today
MCC25 Support Documentation
MCC25コネクタークリーニングスティック、1パック50本入
¥4,748
Today

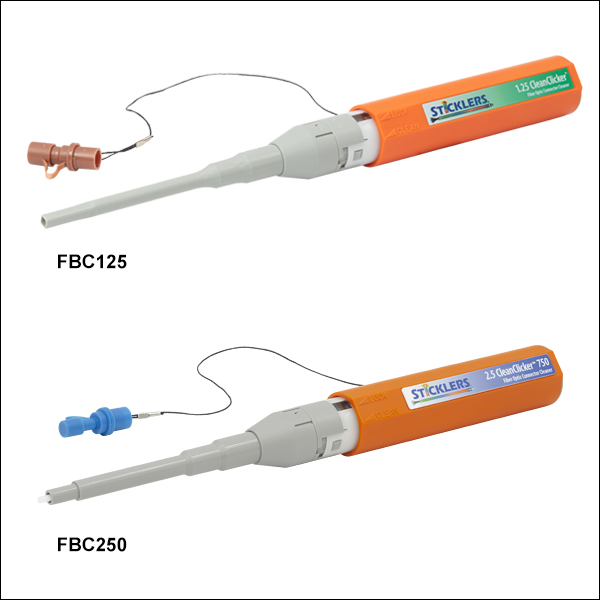

ファイバーバルクヘッドおよびコネクタ用クリーナ


Click to Enlarge

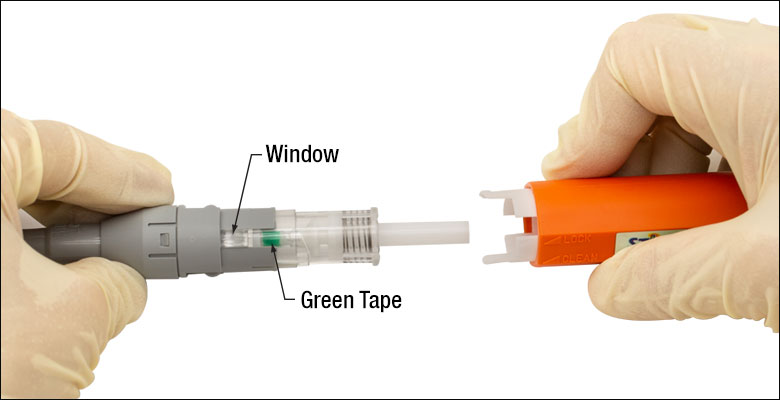

交換用カートリッジFBC125RをクリーナFBC125に取り付ける様子を示しています。 クリーナFBC1およびFBC125には表示ウィンドウがあり、本体(型番FBC1)またはカートリッジ(型番FBC125R)の交換が必要な場合にお知らせします。
  • FBC1:2.5 mmのコネクタおよびバルクヘッド(共にFC/PC、ST、SC)のクリーニング
  • FBC125:1.25 mmのコネクタ(LC、MU)およびバルクヘッド(PC、APC)のクリーニング
  • 本体またはカートリッジの交換時期をお知らせするウィンドウ
  • 小型のため狭いスペースでの作業に便利

こちらのファイバーコネクタおよびバルクヘッド用のクリーナを用いると、コネクタに付着した埃や微粒子、油脂汚れなどを溶剤を使用せずに取り除くことができます。素早くクリーニングしたい場合や、複数のバルクヘッドが近接して配置されたパネルのような、狭い空間でクリーニングを行う場合に大変便利です。クリーナFBC1およびFBC125には表示ウィンドウがあり、本体(型番FBC1)またはカートリッジ(型番FBC125R)の交換が必要な場合にお知らせします。クリーナFBC125の交換用カートリッジFBC125Rは別売りとなっており、2個セットでご用意しています。

クリーナFBC1の長さは、通常モードでは179 mm、伸長モードでは203 mmです。2.5 mmのFC/PC、ST、SCのコネクタおよびバルクヘッドを525回以上クリーニングできます。クリーナFBC125の長さは235 mmで、1.25 mmのコネクタ(LC、MU)およびバルクヘッド(PC、APC)を750回以上クリーニングできます。

使用例や使用方法についての詳細は「ファイバのクリーニング方法」タブをご覧ください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FBC1 Support Documentation
FBC1ファイバーバルクヘッドおよびコネクタ用クリーナ、2.5 mm FC/PC、ST、SC用
¥12,169
Today
FBC125 Support Documentation
FBC125Customer Inspired! ファイバーバルクヘッドおよびコネクタ用クリーナ、1.25 mm LC、MU用
¥12,169
3-5 Days
FBC125R Support Documentation
FBC125RCustomer Inspired! FBC125用交換カートリッジ、2個セット
¥14,863
3-5 Days

ファイバ素線およびコネクタークリーニング

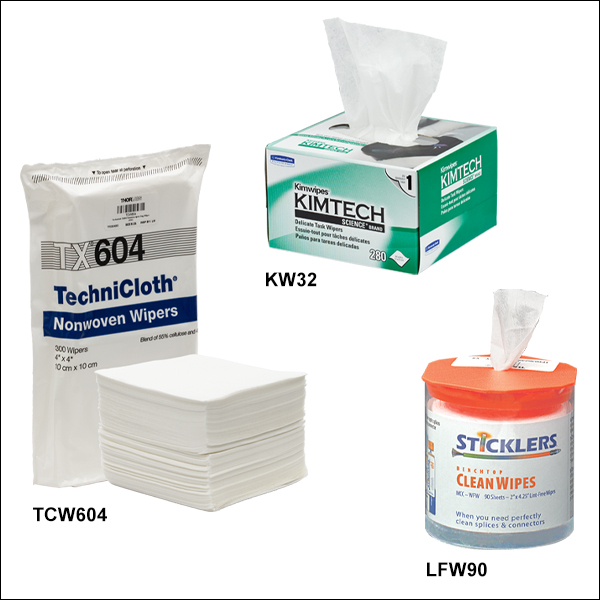

リントフリーワイプ(LFW90)

  • ファイバやコネクタークリーニング用リントフリーワイプ(50.8 mm×101.6 mm、90枚入)

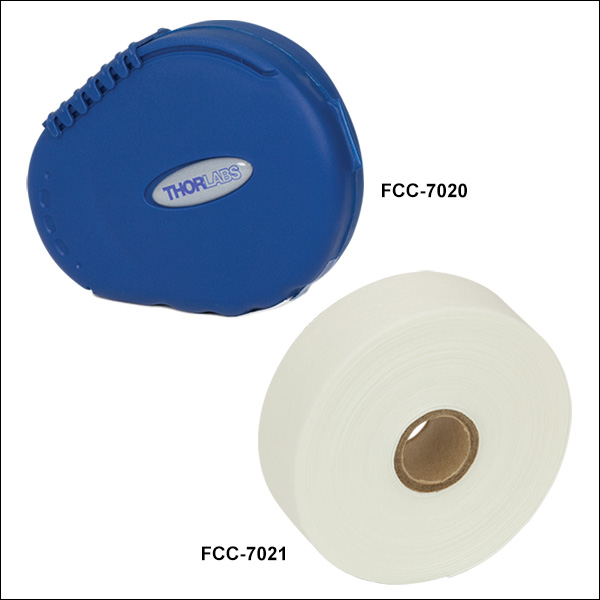

汎用ファイバーコネクタークリーナ(FCC-7020) および交換用クリーニングリール(FCC-7021)

  • 傷を防ぐゴム製パッドと汚れを防ぐスライド式カバーが付いたリントフリークリーニング用布

キムワイプ®†(KW32)

  • 11.2 cm x 21.3 cm、丈夫で繊維が残らず、研磨のプロセス間でのコネクタのクリーニング用に適しています(こちらはケースでの販売となりますのでご了承ください)

溶剤用ディスペンサーボトル(BD8)

  • 片手で使える227g容量のワンタッチディスペンサーボトル

Kimwipes® (キムワイプ)は、Kimberly-Clark社の登録商標です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
LFW90 Support Documentation
LFW90リントフリーワイプ、90枚入
¥1,732
Today
FCC-7020 Support Documentation
FCC-7020汎用ファイバーコネクタークリーナ、スプール長6m
¥3,166
Today
FCC-7021 Support Documentation
FCC-7021Customer Inspired! FCC-7020交換用クリーニングリール、スプール長6m
¥1,006
Today
KW32 Support Documentation
KW32キムワイプ®、12箱/ケース (280枚/箱)
¥6,400
Today
BD8 Support Documentation
BD8溶剤ディスペンサーボトル、236.59 ml
¥2,842
Today

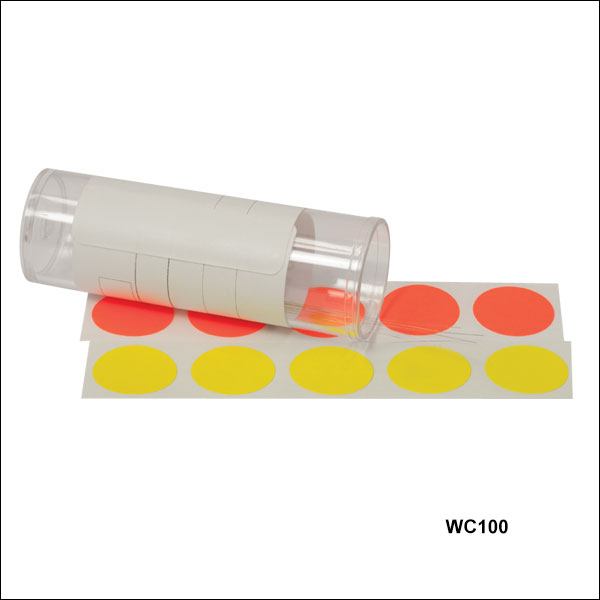

クリーンアウトワイヤ、Ø110 µm

  • 内径が110 µmより大きいコネクタから破断したファイバを除去
  • 長さ76.2 mm(3インチ)のワイヤ8本入り
  • クリーニング中にワイヤを保持できる色付きのタブが付属

クリーンアウトワイヤは破断したファイバを内径が110 µmより大きいコネクタから押し出します。 バイアル(瓶)には長さ76.2 mmのワイヤが8本入っており、また付属の色付きステッカータブは折ってワイヤに貼りつけ、グリップの補強に使用します。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
WC100 Support Documentation
WC100クリーンアウトワイヤ、Ø110 µm (1瓶8本入)
¥1,815
Today

レンズ用ティッシュ

レンズティッシュ (MC-5)

  • 非常にソフトな高品質ティッシュ(25枚/冊子、5冊子/パック)
  • シートサイズ:124 mm x 73 mm
  • 米国政府のレンズティッシュ規格:A-A-50177Bに適合

レンズティッシュまとめ買い用 (MC-50E)

  • 非常にソフトな高品質ティッシュ(25枚/冊子、50冊子/箱)
  • 開閉式ボックスで簡単保管
  • 米国政府のレンズティッシュ規格:A-A-50177Bに適合

レンズティッシュには、汚染物質や粘着物の無い、124 mm x 73 mmのオーガニック繊維を使用しております。そのため、本製品は、高品質の光学素子のクリーニングに適し、光学素子洗浄溶剤の使用の有無にかかわらずお使いいただけます。また、光学素子にほこりや繊維を残しません。保管ケース収納時の光学素子の保護にもお使いいただけます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MC-5 Support Documentation
MC-5レンズ用ティッシュ、5冊子(1冊子25枚入)
¥1,408
Today
MC-50E Support Documentation
MC-50Eレンズ用ティッシュ、50冊子(1冊子25枚入)、開閉式ボックス入
¥11,219
Today

Dusters with Low Global Warming Potential(日本では販売しておりません)

  • HFO-1234ze Propellant
  • Integrated Plastic Nozzle
  • Low Global Warming Potential (GWP) of 6
  • Zero Ozone Depletion Potential

Thorlabs offers the CA4 Eco-Friendly Air Duster.  This product evaporates HFO-1234ze to create gusts at 11.4 m/s.  This general use dusting can is ideal for cleaning and maintaining optical and electrical equipment. Due to different nation's regulations, we offer two versions of this product: the CA4-US is compliant in the United States and Canada, while the CA4-EU is compliant in the European Union. Both are chemically identical, but the packaging differs. Be sure to check with your government's regulations before ordering either product. The labels for the CA4-US can be downloaded by clicking here and the CA4-EU by clicking here. This duster's propellant, HFO-1234ze (1,3,3,3-Tetrafluoropropene), has a GWP of 6.

Global Warming Potential (GWP)
Global Warming Potential according to the United States Environmental Protection Agency is a measure of how much energy the emissions of 1 ton of a gas will absorb over a given time, relative to the emissions of 1 ton of Carbon Dioxide (CO2).  CO2 is defined as having a GWP of 1. GWP is usually estimated for a 100-year time horizon, but other methods may be used.  The higher the GWP of a gas, the more energy it can trap in Earth's atmosphere, correlating to a higher average global temperature.  For a point of comparison, Methane (CH4) is listed as having a GWP of between 21 and 25.

Shipping Concerns
Please note that these items are classified as a dangerous good in some countries. Depending on the delivery location, this item may need to be shipped separately from the rest of your order at an additional charge. These items are stocked within the USA and Germany. Please contact our sales department if there are questions or concerns when placing an order for dusters.

The attached MSDS, found by clicking the () icon, is given in over twenty languages.

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CA4-US Support Documentation
CA4-USCustomer Inspired! United States and Canada Compliant Duster w/ Integrated Nozzle, 10 wt oz(日本では販売しておりません)
CALL
3-5 Days
CA4-EU Support Documentation
CA4-EUCustomer Inspired! European Union Compliant Duster w/ Integrated Nozzle, 250 mL(日本では販売しておりません)
CALL
N/A

* This item cannot be shipped to your country. Please contact a customer service representative to assist you at +81-3-6915-7701

クリーニングキット

光ファイバークリーニングキット(CKF)

  • ファイバーコネクタ用クリーナ85g(3オンス)(FCS3)
  • コネクタークリーニングスティック(MCC25)
  • リントフリーワイプ(LFW90)
  • コネクタークリーナ(FCC-7020)
  • コネクタークリーナ交換用リール(FCC-7021)
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CKF Support Documentation
CKF光ファイバークリーニングキット
¥14,348
Today

ファイバ検査スコープ

FS201 Specifications
Optical Magnification200X
Field of View~Ø600 µm
IlluminationCoaxial and Oblique White LEDs (100 000 Hour Lifetime)
Optical FilterBuilt-In IR Filter
Power3 LR44 Button Batteries (Included)
Included AdaptersFS200-FC
FS201-SMA
FS200 Fiber Scope with Multimode Fiber
Click to Enlarge

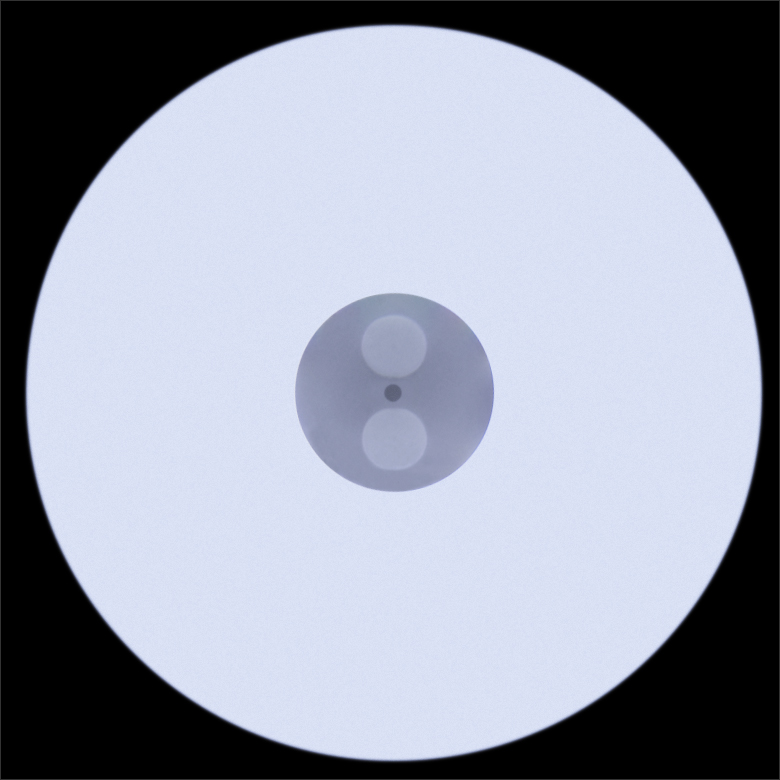

ファイバ検査スコープFS201およびアダプタFS201-PMを用いて観察したパンダ型偏波保持ファイバ
  • ファイバ研磨の品質検査用
  • スコープには2種類のファイバーアダプタが付属:
    • FS200-FC: FC/PC、FC/APC、ST®/PC、SC/PCコネクタ
    • FS201-SMA: SMA905ならびにSMA906コネクタ
  • 追加のコネクタ用アダプタは下記にて別売り
  • 電池付属

ファイバ検査スコープFS201は、ファイバ端ならびにその周囲のフェルール両方の高品質かつ低歪みの画像を生成します。 この顕微鏡は高輝度照明と200倍の倍率により、ファイバーコアと周りのクラッドのクリアな像が得られます。FS201は同軸ならびに斜軸照明の設定が可 能です。同軸設定では、対称の照明で細かい検査が可能です。斜軸設定では中心からずれた角度からファイバ端面を照らすので、コントラストが高くなります。FS201は、目の損傷の恐れがございますので、光源に接続しているファイバの検査には使用しないでください。ファイバ検査前には 光源の接続を取り外すか電源をオフにしてください。

FS201 には、FC、ST、SCコネクタ付きファイバ(Ø2.5 mmフェルール)用アダプタFS200-FC、そしてSMA905ならびにSMA906コネクタ付きファイバ(Ø3 mmフェルール)用アダプタFS201-SMAが付属しています。LCコネクタ付きファイバ(Ø1.25 mmフェルール)用にはアダプタFS200-LC、偏波保持ファイバ用にはFS201-PMを下記にて別売りでご用意しております。


FS201には2つの照明モードがあります。また、ファイバのアライメント用に調整可能なアダプタが付属しています。

ファイバースコープの操作方法
ファイバーコネクタを止まる位置までアダプタに差し込み、検査中はしっかりとその位置を保持します。照明はスコープの底部のスイッチで作動させます。「|」は同軸照明、「||」は斜軸照明がONになります。電源をOFFにするには、スイッチを「O」の位置に戻してください。

コア径が大きめのファイバ、または端面が角度付きのファイバの全面を検査する場合、ファイバーコネクタを回転させなければならない場合があります。 回転させることは、ファイバーコネクタ端面の汚染とスコープ自体の汚染を区別するのにも役立ちます。全視野範囲をご覧になるには、ゴム製アイピースに操作者の目をできるだけ近づける必要があります。また、メガネを着用している場合は、ファイバを十分に検査するためにはメガネを外してください。なお、通常の使用時には焦点調整ノブを限界までは回さないようご注意ください。何度も繰り返すとユニットに損傷を与える場合があります。

FS201は光をアクティブに放出しているファイバを見るために使用してはなりません。FS201内の安全のための減衰フィルタが 偶発的な事故のリスクを軽減します。しかし、光ファイバのアプリケーションで一般的に使用されている赤外波長の光は人間の目が感知できないことから、明るい光を見たときにまばたきをする反射神経が鈍り、その結果、目が光に露出される時間が長くなる場合があります。当社では検査前にパッチケーブルを光源から取り外すか、電源をオフにすることを お勧めしています。

アダプタのアライメント
スコープFS201は出荷時にアダプタがアライメントされていますが、視野範囲の中心にファイバを持ってくるためにはアダプタのアライメントが必要になる場合があります。まず、上記の手順を踏んでテスト用ファイバを検査できる状態にします。1.5 mmの六角レンチまたはボール(六角)ドライバを使用し、スコープ端のコネクターアダプタの縁周りにある3本の止めネジ(セットスクリュ)を緩めます。照明が付いている状態でスコープをのぞき、ファイバーフェルールに焦点を合わせ、視野範囲の中心にフェルールの端面がくるようコネクタをアライメントします。 端面がスコープ視野の中央にくるまで3本の止めネジを徐々に調節します。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FS201 Support Documentation
FS201ファイバ検査スコープ、アダプタFS200-FCおよびFS201-SMA付き
¥29,119
Today

ファイバ検査スコープ用コネクターアダプタ

Connector Adapters for the FS201 Fiber Inspection Scopea
Photos
(Click to Enlarge)
Item #FS200-FCFS201-PMFS201-SMAFS200-LC
Compatible ConnectorsFC/ST/SCPM FCbSMA905
SMA906
LC
Included with FS201YesNoYesNo
  • こちらのアダプタはすべてファイバ検査スコープFS200にも対応します。
  • ここちらのアダプタには偏波保持パッチケーブルのFCコネクターキーにアライメントされたV溝が付いています。しかし、標準的なFC、ST、SCコネクタにも対応します。
  • ファイバ検査スコープFS201に対応するコネクターアダプタ
  • FC、ST、SC、SMA905、SMA906、LCコネクタ用をご用意

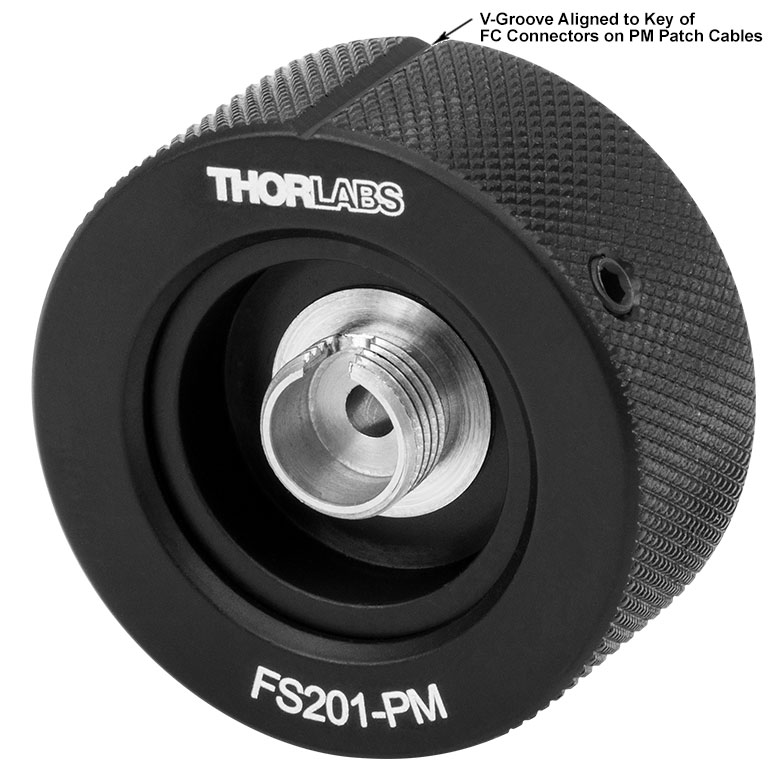

  • アダプタFS201-PMはFC/PCバルクヘッドのワイドキースロット(2.2 mm)にアライメントされたV溝付き

こちらは上記のファイバ検査スコープ用のコネクターアダプタで、これらを使用することで様々なフェルールやコネクタの種類に対応できるようになります(種類については右の表をご覧ください)。アダプタFS201-PMはFS200-FCと似ていますが、FC/PCバルクヘッドのワイドキースロットにアライメントされたV溝が付いている点が異なります。このV溝は偏波保持パッチケーブルを使用した際に、ファイバの応力付与部に対するコネクタのアライメントを判断する目安になります。

各アダプタはFS201に使用できるよう予めアライメントされていますが、同心度の低いファイバについては、視野の中心にファイバがくるようにアダプタをアライメントする必要がある場合があります。その際は、まず上記の手順を踏んでテスト用ファイバを検査できる状態にします。次に1.5 mm六角レンチまたはボール(六角)ドライバを使用して、スコープ端のコネクターアダプタの縁周りにある3本の止めネジ(セットスクリュ)を緩めます。照明が付いている状態でスコープをのぞき、ファイバーフェルールに焦点を合わせ、視野の中心にフェルールの端面がくるようコネクタをアライメントします。端面がスコープ視野の中央にくるまで3本の止めネジを徐々に調節します。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
FS200-FC Support Documentation
FS200-FCFCアダプタ、ファイバ検査スコープFS201用
¥5,030
Today
FS201-PM Support Documentation
FS201-PMCustomer Inspired! FCアダプタ、ファイバ検査スコープFS201キースロット用溝付き
¥6,206
Today
FS201-SMA Support Documentation
FS201-SMASMAアダプタ、ファイバ検査スコープFS201用
¥4,046
Today
FS200-LC Support Documentation
FS200-LCCustomer Inspired! LCアダプタ、ファイバ検査スコープFS201用
¥4,046
Today
