Products Home台座型(ペデスタル)ベースアダプタ
- Ideal for Building High Density Tabletop Optical Assemblies
- Adapters for Ø1" and Ø1.5" Posts
- Converts Pillar Post to Pedestal Style Post
Four Magnets Hold Base in Place
BE1R
Ø1.25" Magnetic Pedestal Base Adapter
PB4R
Ø1.85" Magnetic Pedestal Base Adapter
PB4
Ø1.85" Pedestal Base Adapter
Magnet in Base Provides Stability During Alignment
Ø1" Post with BE1 Post Adapter and CF125 Clamp
SBE2
Ø1" Space-Saving Pedestal Base Adapter
Please Wait
Click to Enlarge

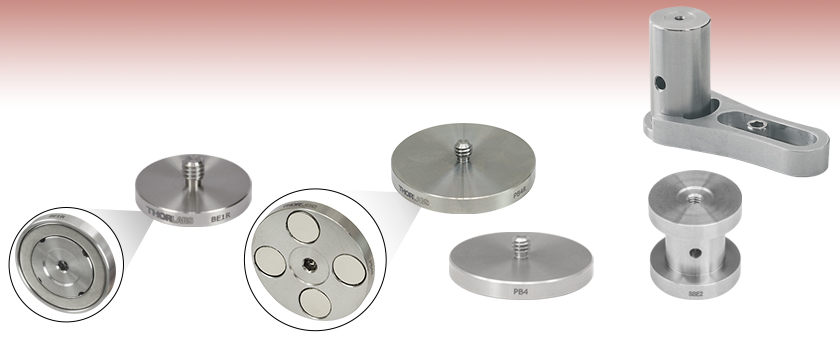

Figure 1.1 Ø25 mmポストとØ38 mm(Ø1.5インチ)ポストは、台座ベースアダプタとクランプフォークを使用して光学テーブルに固定できます。
特長
- Ø12 mm～Ø12.7 mm(Ø1/2インチ)ポストホルダやØ25 mmポスト、Ø38 mm(Ø1.5インチ)ポストを台座付きポスト(ペデスタルポスト)に変換するアダプタ
- 底部の大きなリリーフカットによる優れた安定性
- 磁石付きのベースアダプタにより、一時的なセットアップでも安定した固定が可能
省スペース型Ø25 mm台座(ペデスタル)ベースアダプタ

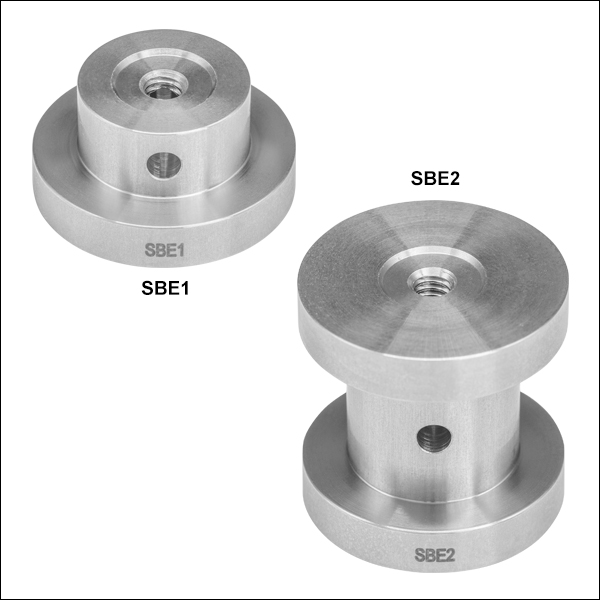

Ø25 mm台座ベースアダプタSBE1/MとSBE2/Mは、Ø25 mmポストを台座付きポスト(ペデスタルポスト)に変換します。省スペース型ベースの直径とポストの直径が同じため、テーブルのスペースが限られた光学系での使用に適しています。アダプタ SBE1/Mには、ポスト取付け用のM4 x 0.7ネジ付き貫通穴があります。アダプタSBE2/Mには、両端に台座ベースが付いており、片端はM4 x 0.7ネジ、もう片端はM6 x 1.0ネジ付きで、M6 x 1.0ネジ付きØ25 mmポストや標準的なØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストホルダにも対応します。こちらの省スペース用台座ベースアダプタは、当社の小型クランプフォークSCF1でブレッドボードに固定可能です。 台座ベースには、Ø16.5 mmの窪み付きピラー(柱)が付いており、設置面積を増やさずにベースをクランプすることができます。
Ø31.8 mm台座(ペデスタル)ベースアダプタBE1/MとBE1R/Mは、付属のM6スタッドでØ25 mmポストやØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストホルダに直接取り付けることが可能で、取り付けることにより標準的なポストやポストホルダを台座付きポスト(ペデスタルポスト)に変換できます。このアダプタを取り付けて台座付きとすることで、ステンレススチール製のクランプフォークCF125、CF125C/M、CF175、CF175C/Mが使えるようになるため、光学テーブルへの取付位置の柔軟性が高まります。一時的なセットアップに用いる際の安定性を向上するために、BE1R/Mのベース部分には強力な磁石が付いています。
Ø38 mm(Ø1.5インチ)ポスト用台座(ペデスタル)ベースアダプタ

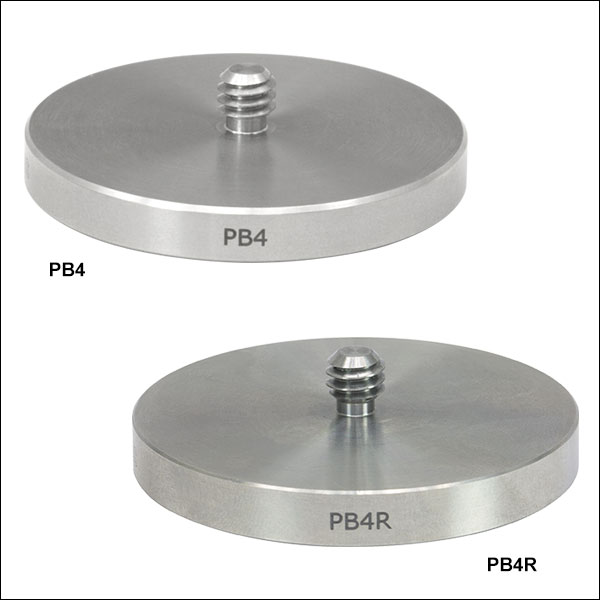

Ø47.0 mm台座ベースアダプタPB4/MとPB4R/Mは、M6スタッドで直接Ø38 mm(Ø1.5インチ)ポストに取り付けが可能で、取り付けることにより、標準的なポストを台座付きポスト(ペデスタルポスト)に変換できます。台座付きに変換することでクランプフォークPF85B、PF125B、PF175Bが使用できるため、光学テーブルへの取付位置の柔軟性が高まります。PB4R/Mの底部には、4つの強力な磁石が付いており、光学テーブルにクランプする必要なくベースの位置固定が可能です。
| Posted Comments: | |
| No Comments Posted |
ズーム
Click to Enlarge
Figure G1.1 クランプフォークSCF1 を3つ使用して、3つの省スペース用台座ベースアダプタを近接に保持しています。ポスト間の中心距離はわずか25.4 mmです。
- アダプタSBE1/MまたはSBE2/MでØ25 mmポストを台座付きに変換
- SBE1/M: M4 x 0.7ネジ
- SBE2/M: M4 x 0.7ネジとM6 x 1.0ネジ
- コンパクトなセットアップでオプトメカニクス部品の取付けが可能な省スペース用Ø25.0 mmベース
- 2.5 mmボール(六角)ドライバで締め付けるためのØ3.2 mmトルク用横穴
Click to Enlarge
Figure G1.2 アダプタSBE2/Mは、このようにM4 x 0.7取付用ネジ(左)を使用するか、上下をひっくり返してM6 x 1.0取付け用ネジ(右)も使用可能です。
25.0 mm台座ベースアダプタSBE1/MとSBE2/Mは、非磁性SUS303ステンレススチールから機械加工された薄型のアダプタで、当社の25.0 mmポストや固定式レンズマウント、Ø12 mm～Ø12.7 mm(Ø1/2インチ)ポストホルダほかM4 x 0.7やM6 x 1.0ネジに対応するオプトメカニクス部品を取り付けられます。当社の25.0 mmポストの直径からはみ出さない25.0 mmのベースで、小型クランプフォークSCF1によりブレッドボードにしっかり固定できるよう設計されており、テーブルのスペースが限られた用途でお使いいただけます(Figure G1.1参照)。
台座ベースアダプタSBE1/Mは長さが12.5 mmで、M4 x 0.7貫通穴が付いており、M4 x 0.7止めネジ(型番SS4MS12など)でM4 x 0.7ネジ付きØ25.0 mmポストを直接取り付け可能です。両端に台座ベースの付いたダブル台座ベースアダプタSBE2/Mは長さが25.0 mmで、片端には深さ7.6 mmのM4 x 0.7内ネジ、もう片端には深さ10.2 mmのM6 x 1.0内ネジが付いています。両端に台座ベースが付いていることで、ネジサイズによって上下ひっくり返してお使いいただけます(左の写真参照)。M4 x 0.7取付ネジに加えて、M6 x 1.0ネジも付いているため、M6 x 1.0止めネジ(型番SS6MS12など)でM6 x 1.0ネジ付きØ25.0 mmポストや標準的なØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストホルダに直接取り付けることができます。
各台座ベースアダプタの厚さ5.1 mmのベースの上には、窪み付きのØ16.5 mmピラー(柱)が付いており、当社の小型クランプフォーク SCF1でクランプが可能です。すべての省スペース用台座ベースアダプタは、上記の止めネジを用いて直接ブレッドボードや光学テーブルにも取り付けられます。
ズーム
Click to Enlarge
Figure G2.2 BE1R(/M)のベース部分には、一時的なセットアップの際に安定に固定できるように磁石が付いています。
- アダプタBE1/MとBE1R/Mを用いて標準的なØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストホルダやØ25 mmポストを台座付きに変換
- クランプフォークやテーブルクランプCL8でベースをブレッドボードやテーブルに固定
- 底面に締め付け用の3 mm六角ソケット付き
- 底部の機械加工されたリリーフカットにより安定性を向上
- アダプタBE1/Mは5個入りもご用意
台座型ベースアダプタBE1/MとBE1R/Mの中心にはM6ネジがあり、当社の標準的なØ12 mm～Ø12.7 mm(Ø1/2インチ)ポストホルダやØ25 mmポストの底に取り付けることで、それらを台座付きに変換できます。BE1R/Mのベース部分には強力な磁石が付いており、クランプを使用しなくてもベースを光学テーブルにしっかり固定します(Figure G2.2をご覧ください)。外径が31.8 mmのSUS303ステンレススチール製で、このアダプタにより、Ø25 mmピラーポストにクランプフォークが使用できるようになります。またポストやポストホルダに取り付けるときには、3 mmレンチやボールドライバを用いて締め付けることができます。
BE1/Mは5個入りパックでもご用意いたしております。
ズーム
- M6タップ穴付き部品をブレッドボード上6.1 mmの高さの任意の位置に取り付け可能
- クランプフォークPF85B、PF125B、PF175B、あるいはテーブルクランプCL8を使用してベースをブレッドボードやテーブルに固定
- 底部に締め付け用の3 mm六角ソケット付き
- 底部のリリーフカット加工で安定性を向上
台座ベースアダプタPB4/Mと PB4R/MはM6ネジ付きで、当社のØ38 mm(Ø1.5インチ)ポストに取り付けることにより、ポストを台座付きのマウントに変換します。外径が47.0 mmのSUS303ステンレススチール製です。PB4/Mは3 mm六角レンチまたはボール(六角)ドライバでポストかポストホルダに締め付けられます。PB4R/Mには5 mm六角ソケットが付いています。またPB4R/Mの底部には、4つの強力な磁石が付いており(上の写真参照)、光学テーブルにクランプする必要なくベースの位置固定が可能です。ベースの固定には、テーブルクランプCL8あるいは、クランプフォークPF85B、PF125B、PF175Bがご使用いただけます(Figure G3.2参照)。ただし、取り付けられるのは、直径38.1 mm以下のポストおよびポストホルダのみになります。
台座型(ペデスタル)ベースアダプタ
