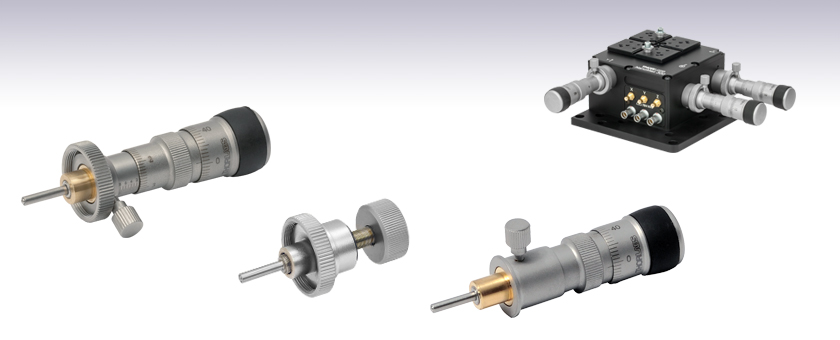

- Modular and Differential Drives
- Compatible with NanoMax™ or RollerBlock™ Stages
- Quick-Connect Adapters for Ø3/8" or Ø10 mm Mounting
DRV3
Modular Differential Drive
DRV004
Modular Thumbscrew Drive
DM10B
Differential Drive with
Ø3/8" Mounting Barrel
Application Idea
MAX301 3-Axis NanoMax Stage Fitted with DRV3 Drives
Please Wait
Click to Enlarge
差動マイクロメータヘッドDRV3とアダプタMCA1のアセンブリを取り付けた3軸ステージNanoMax™
Click to Enlarge

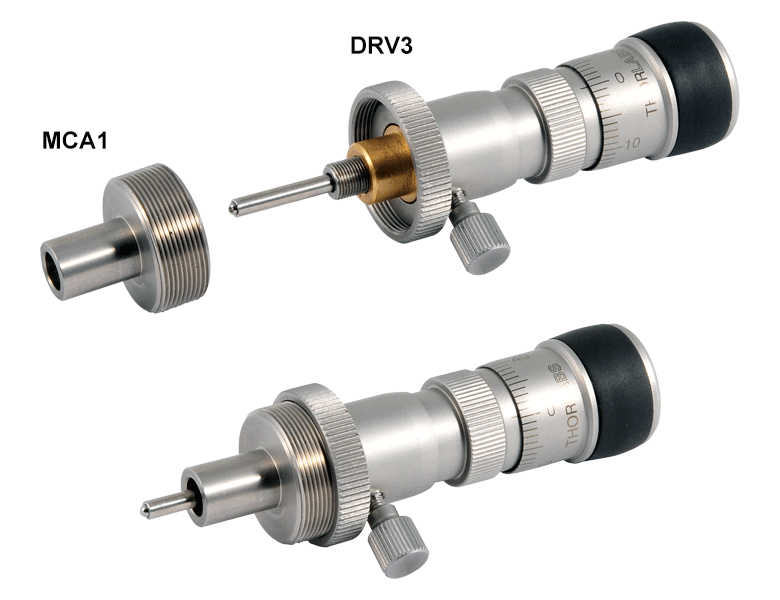

差動マイクロメータヘッドDRV3とアダプタMCA1のアセンブリ
特長
- NanoMax™ステージ用のつまみネジ型および差動型のマイクロメータヘッド
- クイック接続アダプタにより、標準的なØ9.5 mm(Ø3/8インチ)またはØ10 mmバレルに取り付け可能
- RollerBlock™ステージ用のØ9.5 mm(Ø3/8インチ)バレル差動マイクロメータヘッド
こちらのマイクロメータヘッドは、当社のNanoMax™およびRollerBlock™ステージ用としてご用意しております。つまみネジ式マイクロメータヘッドDRV004および差動マイクロメータヘッドDRV3については、クイック接続式のアダプタの使用により、標準的なØ9.5 mm(Ø3/8インチ)またはØ10 mm取付クランプ付きのコンポーネントにお使いいただけます。
| Posted Comments: | |
user
(posted 2024-08-29 09:00:39.42) how read values? dnewnham
(posted 2024-09-02 07:31:16.0) Thank you for your enquiry, To read the values for the DRV3 you can see the fine and coarse adjustment divisions with the coarse adjuster traveling 500 µm per revolution and the fine adjuster traveling 50 µm per revolution.
The DM10B is similar to the DRV3 but the DM10B does not have a scale for the coarse movement.
The DRV004 is just a thumbscrew and as such does not have any scales on it though like the others it has 500 µm of travel per resolution antoine reserbat
(posted 2022-11-30 14:32:24.827) Hello, when unscrewing the micro adjustment part, it eventually came off. We tried to screw it back but then how to replace the small ball inside ? cwright
(posted 2022-12-06 06:50:01.0) Response from Charles at Thorlabs: Thank you for your query. I will reach out to you to confirm I understand the ball bearing you refer to, as there are multiple in this assembly, but you should be able to reassemble this without much trouble. Once I have confirmed the exact issue I will assist with this. phycfc
(posted 2017-03-28 15:12:59.427) I am designing to use this part as a micrometer fine adjustment for a microscope stage. What is the load limit (weight) for DM10B? bhallewell
(posted 2017-05-19 10:26:23.0) Response from Ben at Thorlabs: This matches the same load capacity as our DRV001, rated at 48 lbs (21.8 kg) kirk.strozewski
(posted 2016-06-22 11:47:11.343) I have a question on the DM10B actuator. I think I get how the fine resolution is 0.5um: 50 um per turn, 50 divisions per turn so 1 um per division ... assume I can do a half division turn so 0.5um for fine resolution.
With this same reasoning wouldn't I get 5um sensitivity for the coarse resolution ... how does one get to the 1um coarse sensitivity that's listed ? besembeson
(posted 2016-06-23 03:38:18.0) Response from Bweh at Thorlabs USA: We are reviewing this and I will follow-up with you please. |
ズーム| Specification | Value |
|---|---|
| Travel Range | 8 mm (0.31") |
| Travel Per Revolution | 500 µm |
| Resolution | 1 µm |
| Directly Compatible Stages | MAX300 and MAX600 Series |
| Stage Compatibility with MCAx Mounting Adapter | Any Stage with Ø3/8" (Ø9.5 mm) or Ø10 mm Mounting Clamp |

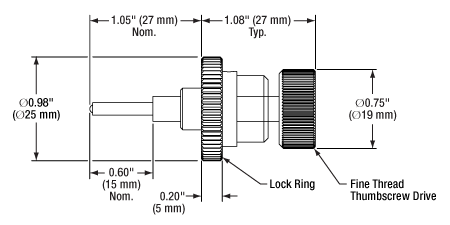

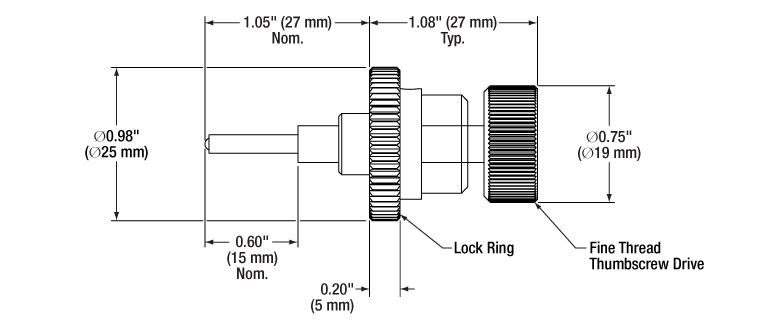

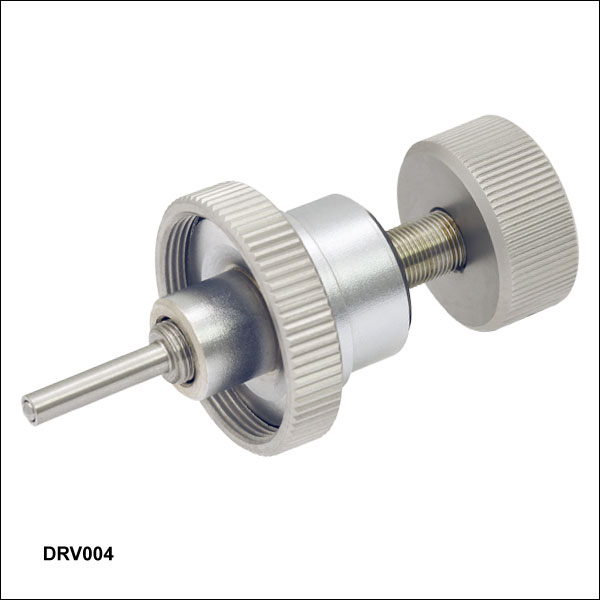

つまみネジ型のマイクロメータヘッドDRV004は、当社のNanoMax MAX300およびMAX600シリーズステージに対応しています。大径でローレット加工付きのノブにより、8 mmの調整範囲において1 µmの優れた分解能が得られます。マイクロメータヘッドDRV004を取り付けるには、既存のマイクロメータヘッドのネジを緩めて外して交換してください。
DRV004にクイック接続アダプタMCA1またはMCA2を用いると、標準的なØ9.5 mm(Ø3/8インチ)またはØ10 mm取付けクランプ付きのコンポーネントにも取り付け可能です。またマイクロメータヘッドDRV004は、ピエゾアクチュエータDRV120も取り付け可能で、組み合わせることにより、電子制御によるピエゾ駆動で20 µmの微動調整が可能になります。
)をクリックして図面をご覧ください。
ズーム| Specification | Value |
|---|---|
| Travel Range | 8 mm (0.31") Coarse, 300 µm Fine |
| Travel Per Revolution | 500 µm (Coarse) 50 µm (Fine, Nominal) |
| Resolution | 5.0 µm (Coarse) 0.5 µm (Fine) |
| Directly Compatible Stages | MAX300 and MAX600 Series |
| Stage Compatibility with MCAx Mounting Adapter | Any Stage with Ø3/8" (Ø9.5 mm) or Ø10 mm Mounting Clamp |
- MAX300およびMAX600シリーズ多軸ステージに適した製品
- バックラッシュ: 0.5 µm以下
- 目盛付き制御ノブ(50)
- 制御ノブにはリミットストッパ付き
- 非回転式ハードスチール製ボールチップ
- 柔らかいゴム製のグリップにより熱伝達を低減
- クイック接続アダプタMCA1およびMCA2に対応

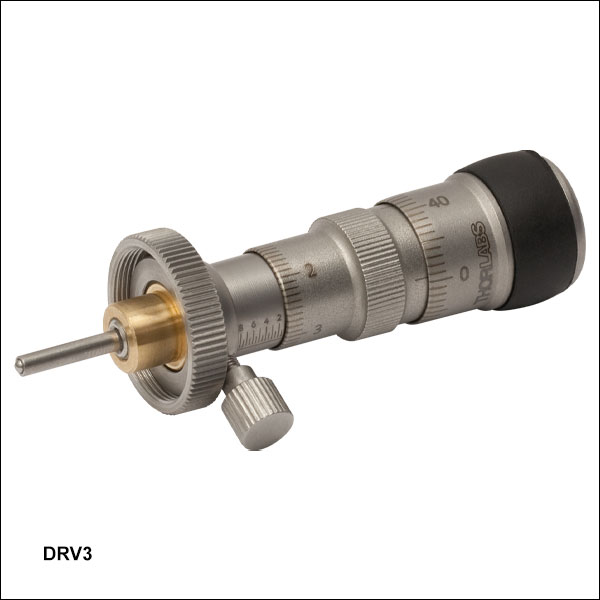

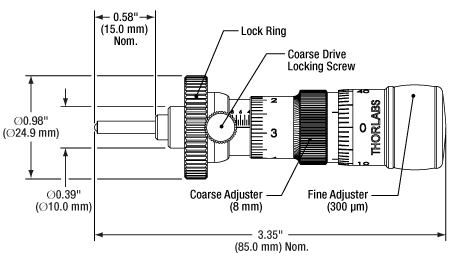

移動量8 mmの差動マイクロメータヘッドは、下記のマイクロメータヘッドDM10Bのクイック接続版で、当社のNanoMax MAX300およびMAX600シリーズステージに対応しています。マイクロメータヘッドDRV3を取り付けるには、既存のマイクロメータヘッドのネジを緩めて外して交換してください。

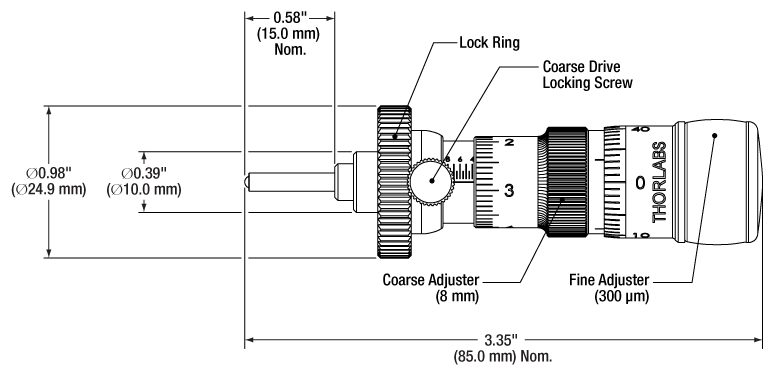

2つの大きなノブは粗調整用と微調整用です。粗調整は1回転につき500 μmで合計8 mm移動し、微調整は1回転につき50 μm(公称値)で合計300 μm移動します(微調整目盛は、距離に応じてリニアに増減しません)。DRV3にクイック接続アダプタMCA1またはMCA2を用いると、標準的なØ9.5 mm (Ø3/8インチ)またはØ10 mm取付クランプ付きのコンポーネントにも取り付け可能です。またマイクロメータヘッドDRV3は、ピエゾアクチュエータDRV120も取り付け可能で、組み合わせることにより、電子制御によるピエゾ駆動で20 µmの微動調整が可能になります。
ズーム| Specification | Value |
|---|---|
| Coarse Travel Range | 8 mm (Coarse) 300 µm (Fine) |
| Travel Per Revolution | 500 µm (Coarse) 50 µm (Fine, Nominal) |
| Resolution | 0.5 µm (Fine) |
| Directly Compatible Stages | RollerBlock™ RB13 Series or Any Stage with Ø3/8" (Ø9.5 mm) Mounting Clamp |
| Stage Compatibility with MCAx Mounting Adapter | N/A |
- 直線移動ステージ(リニアステージ)RollerBlock™シリーズに適した製品
- バックラッシュ: 0.5 µm以下
- 目盛付き制御ノブ(50)
- 制御ノブにはリミットストッパ付き
- 非回転式ハードスチール製ボールチップ
- 柔らかいゴム製のグリップにより熱伝達を低減

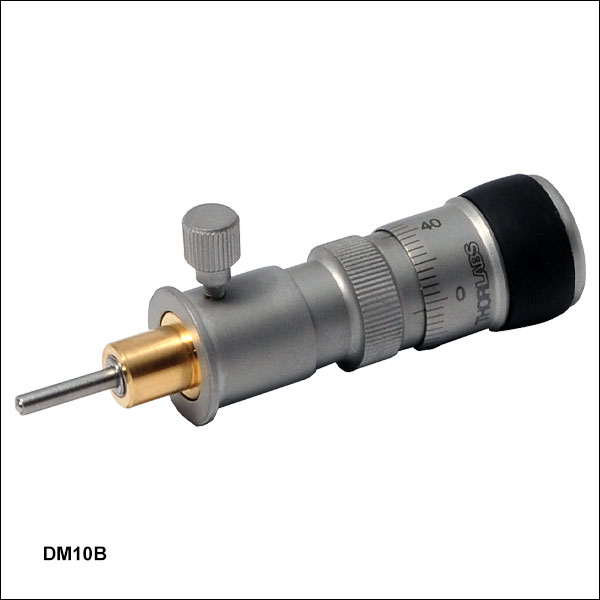

高精密アジャスタDM10Bは、高い分解能と再現性があります。レバー機構により、微調整ネジの分解能がさらに上がり、結果スピンドルの変位が小さく抑えられています。これにより、荷重に依存することなく、均一で滑らかな移動が可能となっています。

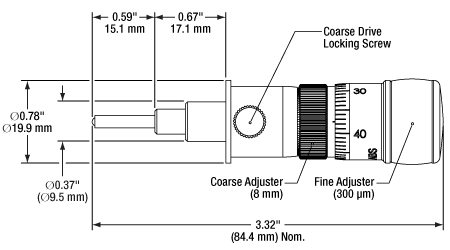

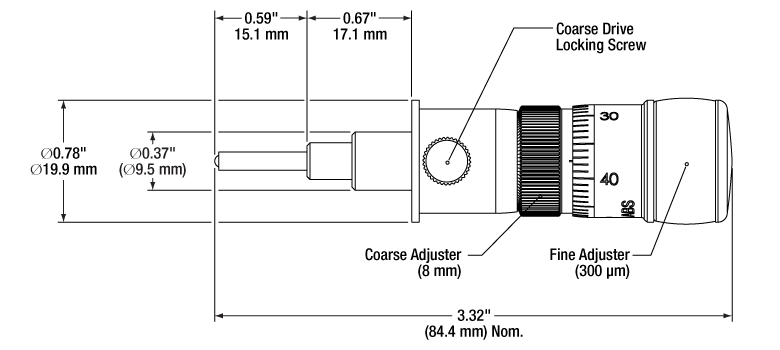

2つの大きなノブは粗調整用と微調整用です。粗調整の移動量は8 mm、微調整の移動量は300 µmです。DM10Bは、Ø9.5 mm(Ø3/8インチ) 取付バレル付きで、当社のRollerBlock™ シリーズの直線移動ステージほか、Ø9.5 mm(Ø3/8インチ) 取付クランプ付きのあらゆるステージにご使用いただけます。こちらのアジャスタは、モジュール式クイック接続アダプタMCA1とMCA2に対応しておりません。
マイクロメータ―ヘッド、つまみネジ式または差動型、移動量8 mm
