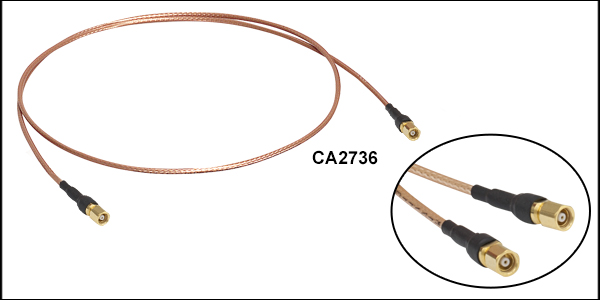

CA2736
CA2612
Please Wait
このページには、当社でご提供しているケーブルで少なくとも一方の端にSMCコネクタが付いている全ての製品が掲載されています。その他の電気ケーブルについてはTable 1.1のリンクからご覧ください。
| Table 1.1 Electrical Cables Selection Guide | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BNC | SMA | Premium Microwave Cables | SMB | SMC | SHV | MMCX | 6-Pin HIROSE | USB | Banana Patch Cords | Piezo | Stepper & DC Servo | Detector Power Cable |
| Posted Comments: | |
| No Comments Posted |
ズーム- 長さ：914および1524 mm
- インピーダンス：50 Ω
- 周波数範囲：DC‑12.4 GHz
- 耐電圧：750 V(RMS)
- 使用電圧：250 V(RMS)
- ケーブル径：Ø2.5 mm(Ø0.1インチ)
- RG-316ケーブル
ズーム
- コネクタ形状：ストレート型SMCメス-ストレート型SMBメス
- 長さ:305 mm、609 mm、1219 mm、1829 mm
- インピーダンス:50Ω
- 周波数範囲: DC～1 GHz
- 耐電圧:500 VDC
- ケーブル径:Ø2.5 mm(Ø0.1インチ)
- RG-174ケーブル
こちらのケーブルの一端にはストレート型SMBメスコネクタ、もう一端にはストレート型SMCメスコネクタが付いています。ピエゾアジャスタ付きPolaris®ミラーマウントシリーズの製品は、こちらのケーブルでK-Cube®、ベンチトップ型、またはモジュール型のピエゾコントローラに接続して駆動することができます。コネクタは金メッキ処理された真鍮製です。同軸ケーブルRG-174は柔軟性があり、その最小曲げ半径は10.2 mmです。
ズーム
Click for Details
Figure 273B ブーツの型は変わる場合があります。

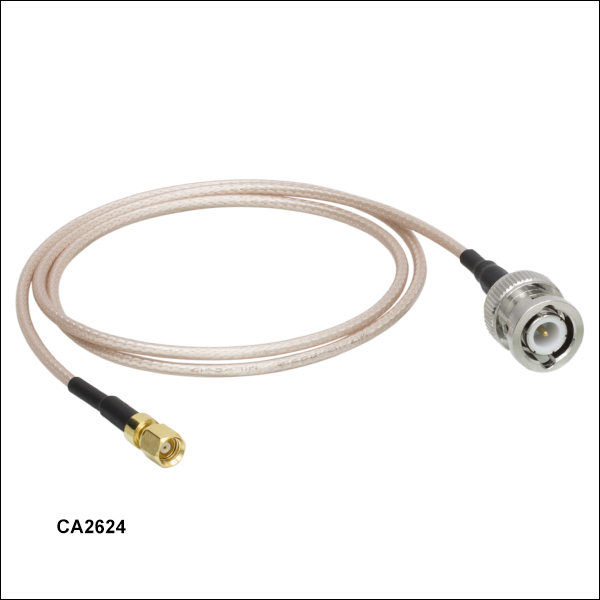

- 長さ：152～1829 mm
- インピーダンス：50 Ω
- 周波数範囲：DC～4.0 GHz
- 耐電圧：750 V(RMS)
- 使用電圧：250 V(RMS)
- ケーブル径Ø2.5 mm(Ø0.1インチ)
- RG-316ケーブル
ズーム
- 壁に取り付けるタイプのケーブルラック
- ケーブルをまっすぐ絡まらないように収納可能
WMR14は試験用のケーブルラックで、直径が6.6 mmまでのワイヤ用に14ヵ所のスロットがあり、ファイバーパッチケーブルの収納に適しています。
WMR9は直径が11.4 mmまでのワイヤ用に9ヵ所のスロットがある試験用のケーブルラックです。幅広タイプのスロットは、電源コードや高耐久ケーブルの保持に適しています。
こちらの壁取付け型ケーブルラックは、冷延鋼板製で、エナメル焼付仕上げになっています。ラックの長さは、WMR14では279.4 mm、WMR9では278.5 mmです。 壁に取付け後の奥行きはどちらのラックも89.1 mmとなり、168.3 mmの間隔で取付け穴が2つ付いています。
