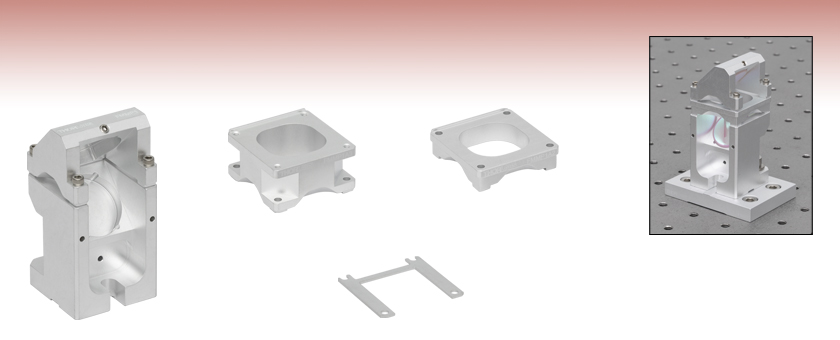

- Fixed Periscope for Mounting Ø1" Mirrors
- Matching Bottom Optical Axis Height for OEM Applications
- Spacers and Shims for Adjusting Upper Optical Axis Height
- Base Plates Available for Mounting Flexibility

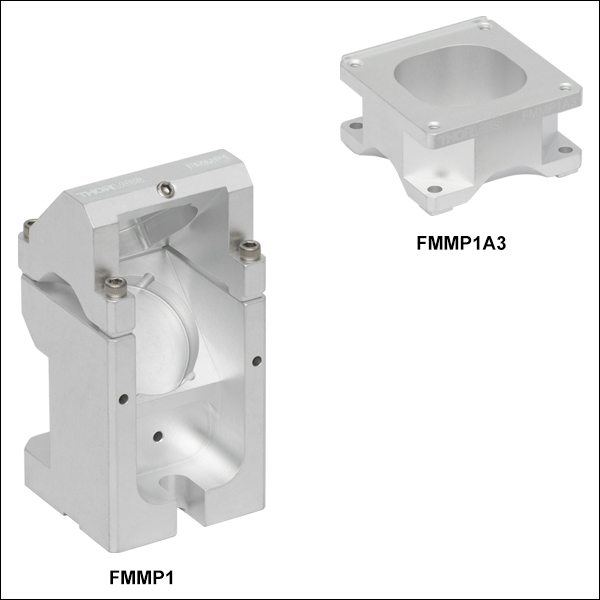

FMMP1
Fixed Ø1” Periscope for OEM Applications
FMMP1A3
20 mm Spacer for Fixed Periscope
FMMP1A2
10 mm Spacer for Fixed Periscope
FMMP1A1
1 mm Shim for Fixed Periscope
Application Idea
An FMMP1 OEM periscope with an FMMP1A2 spacer is mounted on an FMB2 base plate for alignment flexibility.
Please Wait
Click to Enlarge

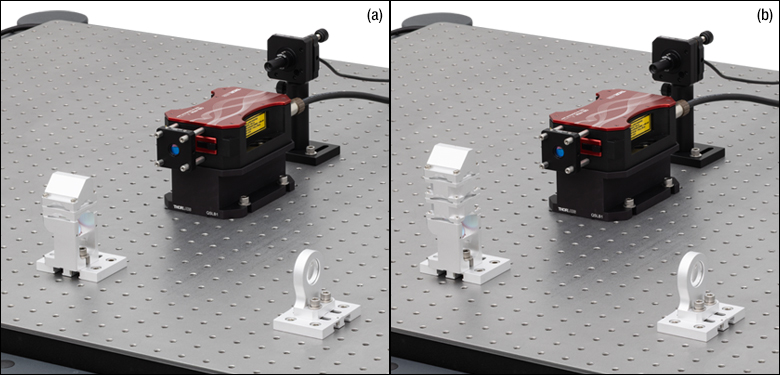

Figure 1.1 ペリスコープFMMP1(/M)とベースプレートFMB2(/M)は、光学系と組み合わせて様々な励起レーザの試験に使用可能です。メーカが異なるレーザは、取付穴に対してビームの高さや位置が異なります。シムやスペーサを使用することで異なるビーム高に対応し、また、移動ベースプレートが光学テーブルの穴パターンに対するビーム位置の違いに対応します。ここでは、スペーサFMMP1A2(a)を用いてペリスコープとレーザQSL103Aをアライメント、またはスペーサFMMP1A3(b)を2つ用いてレーザPL201にアライメントさせた後、ビームを固定式レンズマウントFLM1(/M)の高さまで下げます。
特長
- 固定式ペリスコープ、Ø25.4 mm(Ø1インチ)光学素子用
- ナイロンチップ付き止めネジ(セットスクリュ)を取り外すことで真空用途に対応可能
- 取付方法
- ナイロンチップ付き止めネジで光学素子を固定
- 取付面と4つの接着ポートを使用し、光学素子を接着固定
- 光軸高さ: 38.1 mm(共通)
- M6ネジ用の取付穴
- ブレッドボードには直接、または移動ベースプレート・回転ベースプレートに付けて取り付け可能
特注および組み込み用途(OEM用途)のご相談を承ります。
We look forward to hearing from you!
当社の固定式ペリスコープは製品組み込み用途(OEM用途)でご使用いただけるよう設計されており、大量生産や計画生産にも対応可能です。さらに異なる種類、サイズ、形状の光学素子が取付け可能なマウントの設計・製造も承ります。例えば、正方形ミラーや回折格子用の他、異なる光学素子のサイズやビーム高用の固定式マウントを製造した実績があります。
特注や組み込み用途(OEM用途)について詳細は、当社(技術部)にご相談ください。
固定式ペリスコープFMMP1/Mは製品組み込み用途(OEM用途)向けで、当社の固定式レンズマウントや固定式ミラーマウントで統一されている光軸高さ38.1 mm(1.5インチ)までビームを合せるために使用します。ベンチトップ段階の研究開発から製品組み込み用途(OEM用途)向けレーザーシステムの大量生産へのシームレスな移行をサポートします。このペリスコープでは、ナイロンチップ付きロック用止めネジを用いて上部または下部の45°ミラーマウントに固定可能なØ25.4 mm(Ø1インチ)のミラー(付属していません)を2枚まで取付け可能です。止めネジは2.0 mmボールドライバまたは六角レンチで締め付けられます。また、恒久的な取り付けや真空環境での用途に対応できるよう、光学素子を固定するための接着ポートが8つあります。ペリスコープと、スペーサやシム(下記参照)は、酸エッチング処理を施した6061-T6アルミニウム製で二重真空バッグに入れられており、クリーンルームや真空チャンバでの使用に適しています。真空の仕様はTable 1.2でご覧いただけます。
ペリスコープFMMP1/Mの底部のミラーマウントの中心位置は高さ38.1 mm(1.5インチ)、上部のミラーマウントは高さ60.0 mmにあります。異なるビーム高のシステムにペリスコープFMMP1/Mを柔軟に組み込むためには、下記のスペーサFMMP1A1、FMMPA2、FMMPA3/Mを挿入することで、上部マウントの高さを1 mm、10 mm、20 mm単位で段階的に上げることができます。底部マウントの固定された光軸高さと安定した機械的構造により、ほかのシステムのマウントを置き換えることができます。また共振器にも対応可能な安定構造により、カスタム仕様のレーザーシステムにも直接取り付けることができます。このような構造により組み込み用途(OEM用途)向け製品を設計する場合、標準ブレッドボード上で光学システムを迅速に開発・反復することができ、またそのアセンブリを、アライメント形状の変更なくそのまま生産環境に展開できるため、検証要件が軽減され、長期的なシステム信頼性が向上します。
製品組み込み用途(OEM用途)向け固定式マウント用ベースプレート
ベースプレートは別売りです。最大31.8 mmの直線移動が可能な手動式の移動ベースプレートや、最大90°の回転調整が可能な回転ベースプレートがございます。ベースプレートを使用することで、底部のミラーの高さを、同じベースプレートを使用するほかの製品組み込み用(OEM)用マウントと揃えることができます。これにより当社のほかのマウントとの交換も容易となります。例えば 光路内に取り付けた固定式マウントを、直接ペリスコープに交換してビーム高を上げることができます。ペリスコープのベース部には19.0 mm間隔で2つの貫通穴があり、取付用のM6ネジに対応します。それらの貫通穴は、下記の2種類のベース部品(移動ベース、回転ベース)に適合します(移動ベースのスクエアナットにも対応しています。 さらに、標準的なブレッドボードまたは光学テーブルに直接取り付けられるよう、スロットと取付穴の間隔は25.0 mmに調整することができます。中央のM6 x 1.0タップ穴は、ネジ-位置決めピン変換アダプタを用いるとペリスコープを連続回転させることができます。この場合、ペリスコープはテーブルクランプを用いて任意の角度に固定が可能です。
| Table 1.2 Vacuum Specifications | |
|---|---|
| Vacuum Compatibility as Packageda,b | > 10-6 Torr |
| Materials | 6061-T6 Aluminum |
| Preparation and Packaging | Chemically Cleaned and Double Vacuum-Bagged |
| Posted Comments: | |
| No Comments Posted |
ズーム
Click to Enlarge

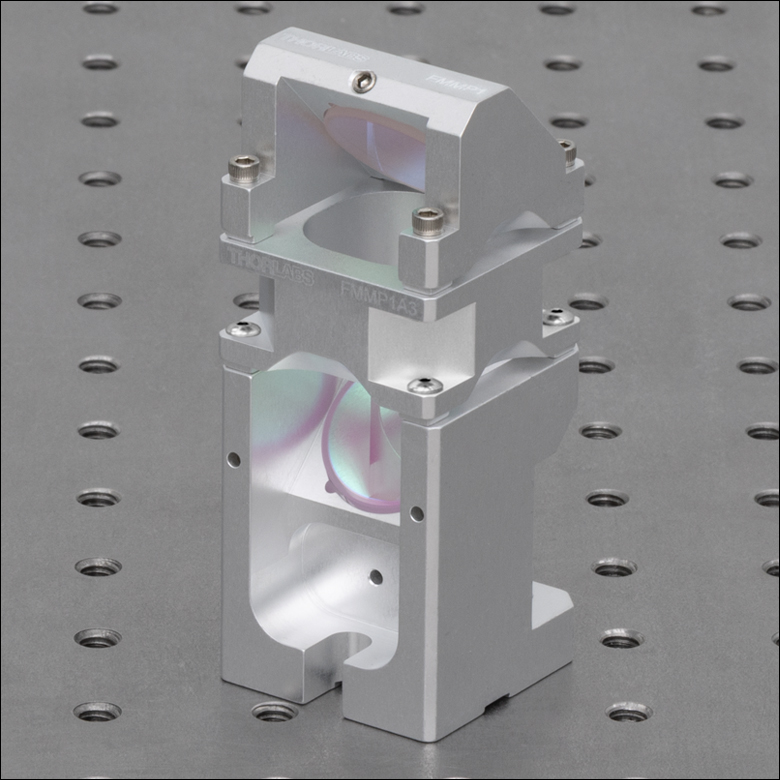

Figure G1.3 シムFMMP1A3(/M)を、ペリスコープFMMP1(/M)の上部と底部の間に取り付けることで、上部の光軸が20 mm上がります。
Click to Enlarge

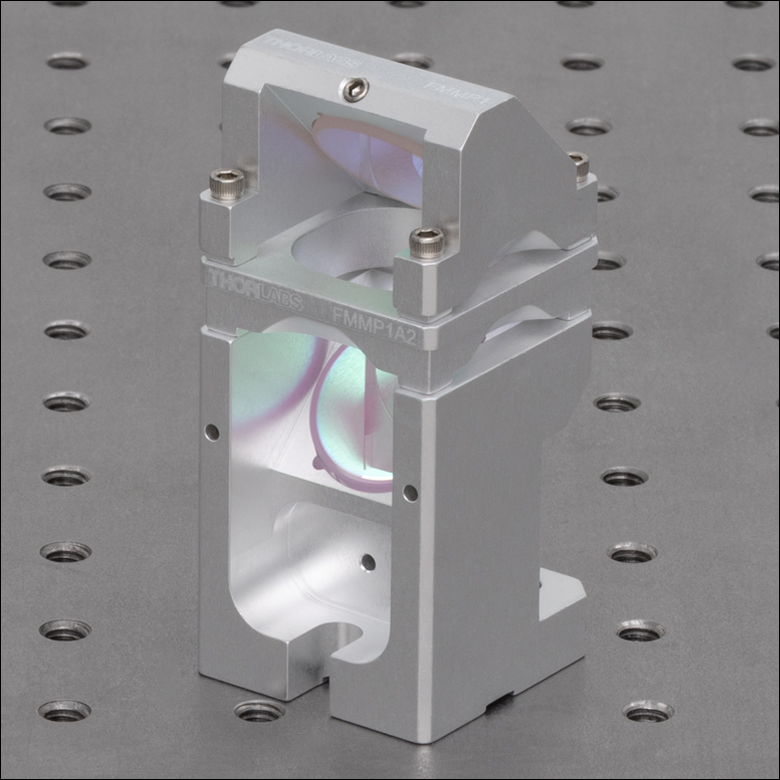

Figure G1.2 シムFMMP1A2を、ペリスコープFMMP1(/M)の上部と底部の間に取り付けることで、上部の光軸が10 mm上がります。
Click to Enlarge

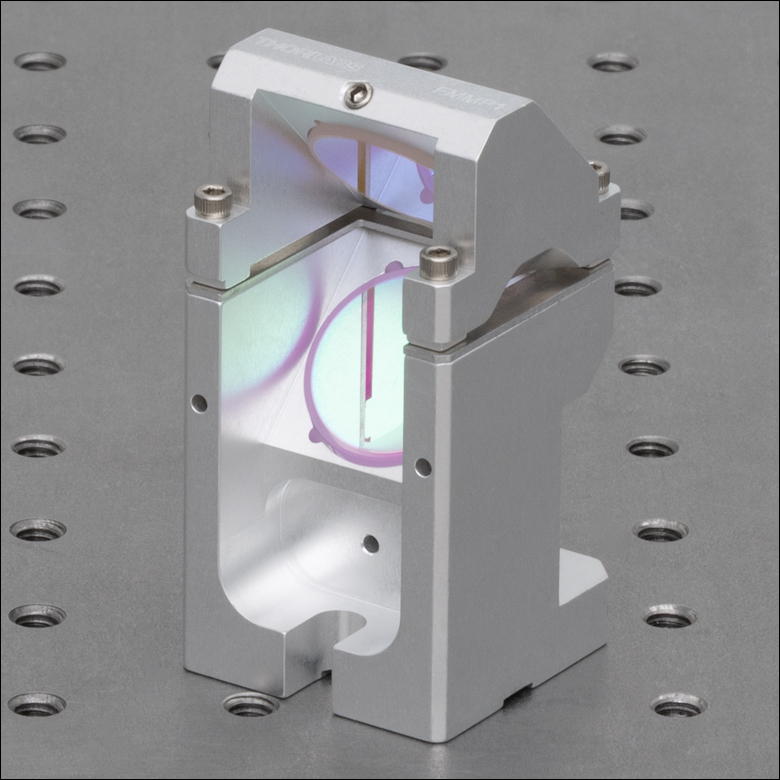

Figure G1.1 シムFMMP1A1を、ペリスコープFMMP1(/M)の上部と底部の間に取り付けることで、上部の光軸が1 mm上がります。
- 底部の光軸高さが38.1 mm、製品組み込み用途(OEM用途)向け
- 上部の光軸高さを60.0 mmから1mm、10 mm、20 mm上げることが可能なスペーサやシムをご用意
- Ø25.4 mm(Ø1インチ)光学素子が取り付け可能
- ベースにはM6ネジ用取付穴
- 光学素子を接着することにより真空用途に対応可能
ペリスコープFMMP1/Mの上部の光軸高さを1 mm上げるには、シムFMMP1A1をペリスコープに挿入します。まず、2.5 mmボール(六角)ドライバまたは六角レンチを使用して上部のM3 x 0.5キャップスクリュ4つを取り外します、ペリスコープの上部を取り外し、シムを底部部分の上、クリアランス穴で位置を合わせます。上部部分を戻し、先ほど取り外したネジを再度取り付けます。
10 mmスペーサFMMP1A2をペリスコープに挿入するときは、まず上記のように上部部分を取り外し、スペーサのクリアランス穴を底部のタップ穴に合わせておきます。その後、ペリスコープ上部をスペーサの背面にある位置決め用の縁に合わせ、10 mmスペーサに付属する長さ25.4 mmのM3キャップスクリュを差し込み、3つの部品を接続します。 この位置決め用の縁により、入力ビームと出力ビーム間で0°、90°、180°、または270°の分離角度を高確度かつ再現性良く設定できます。このスペーサは底面側に余分に材料が使用されており、中間サイズのスペーサが必要な場合、位置決め用の縁を破壊することなく最大6.5 mmの高さを削り落とすことができます。スペーサの高さを1.5 mm以上削り落とした場合、ペリスコープには短いネジ(19.1 mm、付属していません)を差し込む必要があります。
20 mmスペーサFMMP1A3をペリスコープに挿入するときは、まず前述のとおりに上部部分を取り外し、スペーサのクリアランス穴を底部のタップ穴に合わせます。20 mmスペーサに付属する長さ9.5 mmのボタンヘッドキャップスクリュ4本をスペーサ底部のクリアランス穴からペリスコープの底部に差し込みます。その後、ペリスコープ上部をスペーサの背面にある位置決め用の縁に合わせ、M3 x 0.5キャップスクリュを再度差し込み、スペーサの上部と接続させます。この位置決め用の縁により、入力ビームと出力ビーム間で0°、90°、180°、または270°の分離角度を高確度かつ再現性良く設定できます。
ペリスコープは、ビームを光学プレート間垂直方向に通すために上下切り離すことも可能です。上部を10 mmスペーサ FMMP1A2と20 mmスペーサFMMP1A3/M各1個ずつ取り付け、標準的な光軸高さ38.1 mm(±1 mm以内)に上げることが可能です。この構成には、32 mm間隔で4つのM3 x0.5タップ穴を用いた取り付けが必要です。
ズーム
- M6 x 1.0四角ナットで製品組み込み用途(OEM用途)向け固定式光学マウントを取り付け可能
- ブレッドボードや光学テーブルに取り付ける際にはM6キャップスクリュ用クリアランス穴を使用
- スロット穴により最大31.8 mmの直線移動が可能

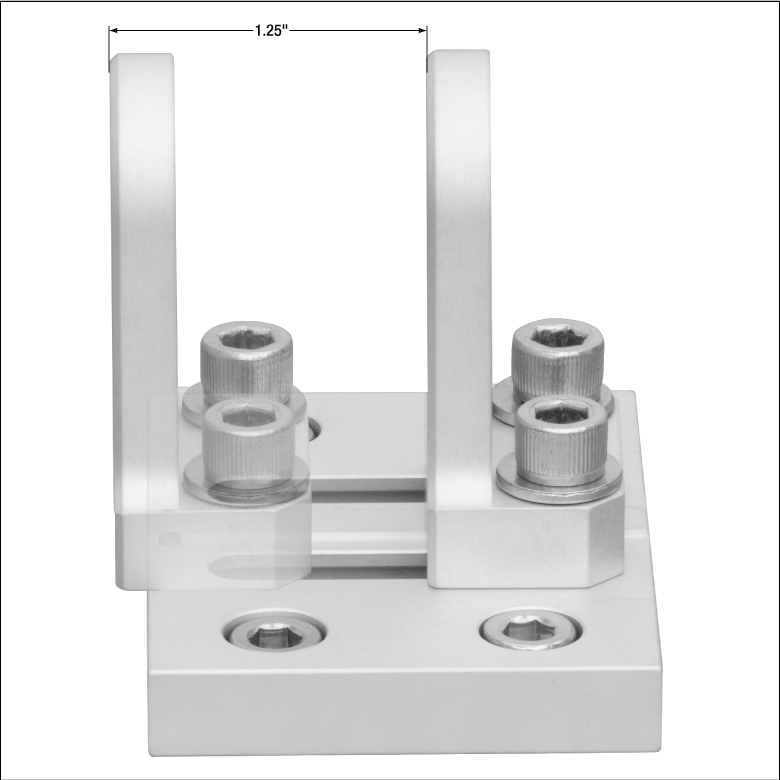

こちらのベースプレートを使用して、製品組み込み用途(OEM用途)向け固定式光学マウントを標準的なブレッドボードや光学テーブルに取り付けることができます。各ベースプレートにはM6キャップスクリュに対応する取付用ザグリ穴が4つあり、光学テーブルに固定できるようになっています。光学マウントを取り付けるには、ベースプレートの貫通スロットに挿入された2つのM6 x 1.0四角ナットを使用します。これにより、べースプレートを動かさずにマウントを最大31.8 mm移動させることができます(Figure G2.1参照)。
移動ベースプレートFMB2/Mは、このページでご紹介している固定式ぺリスコープのほか、Ø12.7 mm(Ø1/2インチ)とØ25.4 mm(Ø1インチ)光学素子用に設計された製品組み込み用途(OEM用途)向け固定式レンズマウントや固定式ミラーマウントに取り付け可能です。
ズーム
Click to Enlarge
Figure 788A ダイクロイックミラーを装着したリアローディング固定式ミラーマウントをベースプレートFMB1(/M)に取り付けた様子
- M6 x 1.0タップ穴で固定式光学マウントを取り付け
- 付属の位置決めピン用アダプタが回転軸となり回転可能
- ブレッドボードや光学テーブルに取り付ける際にはM6キャップスクリュ用スロットを使用
- 貫通スロットにより最大90°の回転が可能
回転ベースプレートFMB1/Mを使用して、製品組み込み用途(OEM用途)向け固定式光学マウントを標準ブレッドボードや光学テーブルに接続できます。 ベースプレートの4つのM6 x 1.0タップ穴はすべての固定式光学マウントの設置用です。付属の位置決めピン用アダプタは、中央のM6 x 1.0タップ穴にネジ止めされており、ブレッドボードや光学テーブルにある穴の1つに設置したときにベースプレートを回転させるための回転軸となります。湾曲した貫通スロットにより、ベースプレートをブレッドボードや光学テーブルに取り付けた状態で(取付用のキャップスクリュを取り外さなくても)最大90°の回転が可能です。
