Products Home光学テーブル用自立型シェルフ
- Stable, Free-Standing Shelf Unit
- Shelving Spans the Length of the Table
- Versions for 2.0 m, 2.5 m, or 3.0 m Long Optical Tables
- Complete Line of Accessories Available
Cable Racks Available Separately

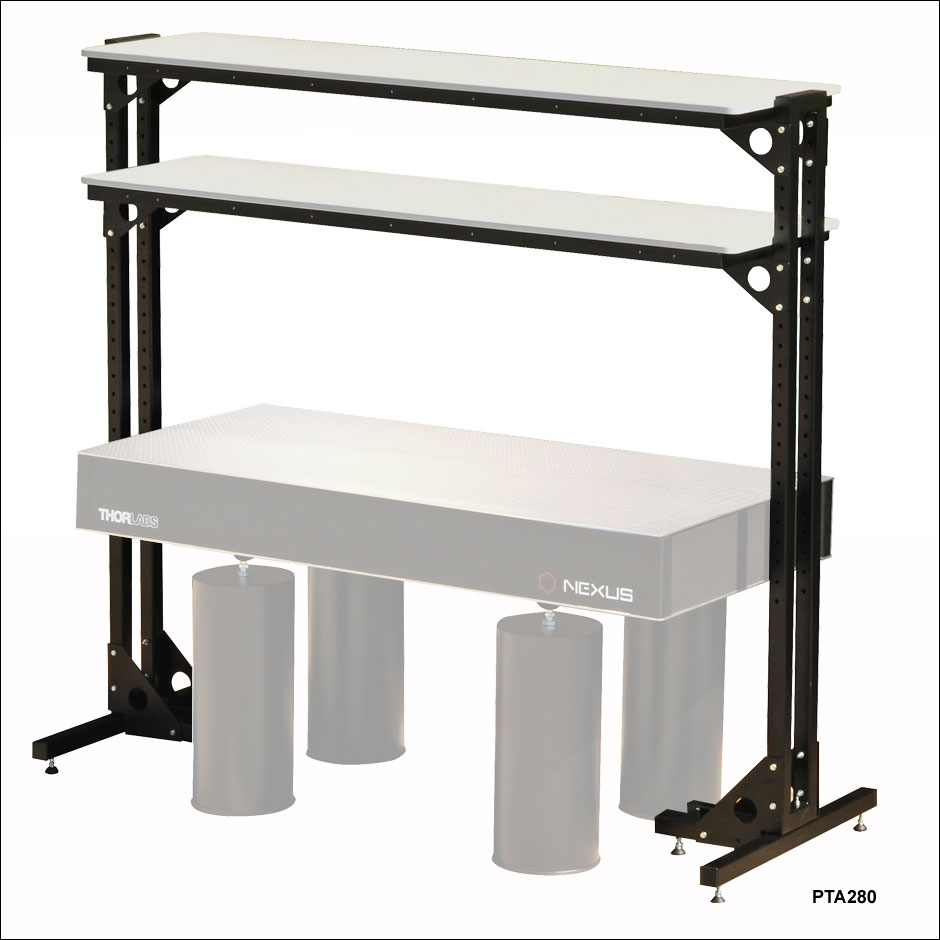

PTA280
Overhead Shelving Unit
(Optical Table and Supports Not Included)
Please Wait
特長
- 除振性能に影響を与えない安定した自立型設計
- テーブルの全長をまたぐ大きさの高耐荷重シェルフ
- シェルフの高さは1.098 m～1.96 mで調整可能
- フレームの貫通穴を利用してケーブルなどの管理も容易
当社の自立型シェルフは2段のシェルフを有し、機器、電源、アクセサリなどの保管や取り付けが可能です。ユニットは自立型のため、テーブルの除振システムの動作に影響を与えません。シェルフユニットは3種類ご用意しており、長さ2.0 m、2.5 m、または3.0 mの光学テーブルに取り付けられます。また、光学テーブルワークステーションをはじめとする当社の全てのテーブル支持システムに対応しています。PTA280およびPTA281には幅(奥行)598 mmのメラミン化粧板付き中密度繊維板(MDF)製の棚板が2枚(1段に付き1枚)付属し、それぞれの耐荷重は135 kgです。PTA282には幅(奥行)598 mmのメラミン化粧板付きMDF製の棚板が1段につき2枚付属し、1段あたりの耐荷重は122.0 kgです。
スチール製の垂直支柱には複数のシェルフ取付け用穴があり、高さの調整が可能です。また、フレームの4隅にある貫通穴を利用してケーブルを管理できます。別売りの取付けブラケット(下記掲載)を使用して、シェルフをアルミニウム製ブレッドボードと交換することもできます。さらに、各シェルフの底面にはネジ付きのインサートが付いており、電源タップ、LEDストリップライト、ケーブルラックを取り付けることができます。サイド用リーンバーとポスト取付け用アダプタを利用すると、モニタ用ブラケットなどのポスト取り付けタイプのアクセサリを容易に取付けられます。アクセサリには必要な取付け金具類がすべて付属します。下記で詳細がご覧いただけます。
| Posted Comments: | |
loic.morvan
(posted 2015-06-16 12:25:00.07) Hi,
Do you provide custom free-standing shelves?
Our optical table is 1800 mm long.
Thanks bhallewell
(posted 2015-06-19 06:31:31.0) Response from Ben at Thorlabs: Thank you very much for your feedback here. Unfortunately we are unable to supply custom length free-standing optical table shelves at this time however I will log your request in our internal product idea forum. I would advise considering use of our 2m long PTA280 option. ruben.criado
(posted 2014-05-28 13:52:23.81) Hi,
Do the power strip have any kind of protection? If so, what fuse is used?
What is the recommended section of the cable to the power strips?
Thanks.
Regards msoulby
(posted 2014-05-28 10:05:43.0) Response from Mike at Thorlabs: The power strips are designed for indoor use and are housed within an impact-resistant, sturdy metal case and offers a built-in circuit breaker. The UK versions of the power strips are rated to 16A (2576W) the EU version is rated to 13A (2184W) both and have a surge protection of 1.75kA for 8/20µsec. The US versions is rated up to 15A (1800W) and is a 6G99 surge protective device. All versions use a 1.5mm diameter cable. daniel.o-connor
(posted 2014-01-20 09:26:26.887) Is there a possibility to make one of these with a length compatible with a 3.5m optical table? msoulby
(posted 2014-01-21 11:05:25.0) Response from Mike at Thorlabs: The longest shelf we are able to provide is 2790mm. Unfortunately we are unable to make larger shelf of this design due to concerns over stability and load capacity. k.worrall
(posted 2013-05-13 10:33:33.827) Can you tell me what material the shelves are made of? As I want to use in a Cleanroom.
Also do the shelves attach to the optical table? jlow
(posted 2013-05-13 12:46:00.0) Response from Jeremy at Thorlabs: The shelves are Light Grey U112 Melamine Faced MDF and the sides are 1mm PVC. The shelves do not attach directly to the table. tcohen
(posted 2013-01-15 16:23:00.0) Response from Tim at Thorlabs: This shelf system would not be stable without the lower fixture. The shelf can be removed but the bars are needed for stability. david.n.hutchison
(posted 2013-01-15 15:28:05.6) Hi, I have the same question as Azhar: Is it possible to have it without the under table shelf? and is it stable without it? The reason is, we have something immovable under the table. azhar.zam
(posted 2012-09-12 10:43:13.0) Hi I am from NUI Galway Ireland.
Is it possible to have it without the under table shelf? and is it stable without it?
Thanks
Azhar user
(posted 2011-11-30 14:48:02.0) A response from Tyler at Thorlabs: Since the BS 546 power outlet isn't one of our standard options I have passed this on to the technical support group so that they can contact you with information about whether we can offer this outlet type as a special item. Thank you, Tyler asharma
(posted 2011-11-29 03:45:48.0) Hi
In south africa we use the BS546 plugs type
http://en.wikipedia.org/wiki/BS_546
Can out power outlet incorporate these plugs?
Thanks
Regards
Ameeth |
ズーム| Item #a | Shelf Length | Compatible Table Length | Shelf Width | Frame Height | Max Shelf Height | Max Load per Levelb |
|---|---|---|---|---|---|---|
| PTA280 | 2.04 m (6.7') | 2.0 m (6.5') | 598 mm (23.5") | 1.97 m (77.68") | 1.96 m (77.28") | 135.0 kg (297 lbs) |
| PTA281 | 2.65 m (8.69') | 2.5 m (8.2') | 135.0 kg (297 lbs) | |||
| PTA282 | 3.10 m (10.2') | 3.0 m (10') | 122.0 kgc (269 lbs) |
ズーム| Compatible Accessories |
|---|
| Side Shelves |
| Breadboard Mounting Brackets |
| Keyboard Holder |
| Monitor Mount |
| Ø1.5" Posts |
| Computer Shelf |
| Instrument Shelves |
- 作業エリアを偶発的衝撃から保護
- 当社のNexusフレームアクセサリの取り付けが可能(右の表をご覧ください)
- 光学テーブルの側面全幅を覆うのに十分な長さ
- 自立型シェルフの支柱に適合
- ワークステーションの片側側面用として2本1組でご提供
サイド用リーンバーを取り付けると、光学テーブルの左右の全幅を覆うことができます。テーブルの片側側面用に2本1組でご提供しています。このリーンバーは、上記のオーバーヘッドシェルフの支柱にボルトで固定し、除振されたテーブルトップを偶発的接触から保護します。これを取り付けることで、ポスト取付けタイプのNexusテーブルフレーム用アクセサリを使用することができます(右の表をご覧ください)。
ズーム
ポストアダプタTFA4を用いると、ポスト取付けタイプのアクセサリを自立型オーバーヘッドシェルフの垂直支柱に取り付けることができます。右の写真のように、アダプタは付属の2個のM8ボルトを用いて垂直フレームの1本に固定します。これを取り付けることで、長さ75 mmのØ38 mm(Ø1.5インチ)ポストを利用して、モニタ用ブラケット、機器用シェルフ、ブレッド用ブラケット、部品用トレイなどの様々なアクセサリを取り付けることができます。
ズーム| Item # | HDPS24-US | HDPS24-EU | HDPS24-UK |
|---|---|---|---|
| Electrical Specifications | |||
| Voltage Rating | 125 VAC | 220 to 250 VAC | 250 VAC |
| Current Rating | 15 A | 16 A | 13 A |
| Frequency | 50/60 Hz | 50 Hz | 60 Hz |
| Power Rating | 1800 W | 3680 W | 3120 W |
| Full Surge Protection | 3 kA for 1 µs | 1.75 kA for 8/20 µs | |
| EMI / RFI Filtering | Yes | ||
| CE Approved | Yes | ||
| Physical Specifications | |||
| Cord Length | 9.83' (3.0 m) | 3 m (9.8') | |
| Cord Gauge | 1.5 mm2 (16 AWG) | ||
| Number of Outlets | 24 | ||
| Body Material | Aluminum | ||
| Dimensions (L x W x H) |
(68.27" x 2.46" x 1.77") 1734.0 x 62.5 x 45.0 mm |
1717 x 67.5 x 58.0 mm (67.6" x 2.66" x 2.28") |
|
Attention:
These power strips are designed for indoor use only. These devices should not be installed in wet or damp areas exposed to moisture. They are not recommended for use with aquariums. We do not recommend plugging one HDPS24 into another HDPS24 or similar surge-protecting device.
- 24-Outlet, Surge-Protected Power Strips
- Three Outlet Types: US, EU, or UK
- Electrically Grounded Outlets
These 24-outlet, power strips are available with US-, EU-, or UK-style outlets. Each is designed for indoor use and is housed within an impact-resistant, sturdy metal case. They are fitted with clearance holes for standard 1/4"-20 or M6 cap screws for direct attachment to the underside or side edge of the shelving frame. The units are turned on and off with a rocker switch.

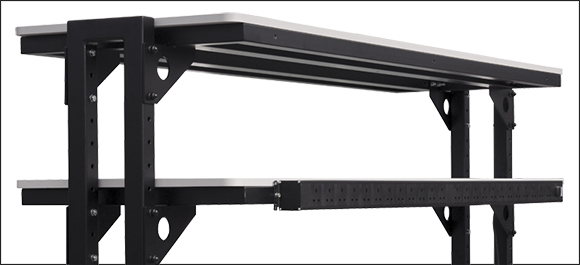

The HDPS24-UK 24-Outlet Power Strip is installed on the front of the overhead shelf of a free-standing shelf unit. It can also be installed to the underside of the shelf.
ズーム| Item # | PSY240 | PSY240E | TFA2 |
|---|---|---|---|
| Brightness | 1530 Lumens | 3600 Lumens | |
| # of LEDs | 51 | 120 | |
| Powera | 15.3 W | 36 W | |
| Voltage | 12 VDC (Power Supply Included) | ||
| Dimensions | 850 mm x 17.4 mm x 8.2 mmb (33.46" x 0.69" x 0.32") | 1828.5 mm x 17.4 mm x 8.2 mm (71.99" x 0.69" x 0.32") | |
- 長さ:850 mmまたは1828.5 mm
- ON/OFFスイッチ付き
- 頑丈なアルミニウム製のベースが反りを防止
- 艶消し加工のプラスチックのカバーにより均一な光の広がりを実現
- バネクリップ3個、M6ネジ3個、電源が付属
- PSY240EにはTナットが3つと4.3 mの延長コードも付属
こちらのLEDストリップライトは850 mmと1828.5 mmの2種類の長さでご用意しております。3個のバネクリップで当社の光学テーブル用自立型シェルフやNexusテーブルフレーム付きオーバーヘッドシェルフなどのラックや棚に簡単に取り付けられます。 このストリップライトは、当社以外の一般的な研究用実験ベンチ上で使用することも可能です。PSY240Eには長さ4.3 mの延長ケーブルが1本と3つのTナット(50 mmおよび75 mm光学コンストラクションレール用)、3つの長さ6 mm M6ネジが付属します。
(*国内販売品に付属するACアダプタは左上の写真とは形状が異なります)
ズーム
Click to Enlarge
Nexusテーブルフレームに取り付けられ、電源とオシロスコープのケーブルの配線を整理するケーブルトレイTFC100とTFC200
- オーバーヘッドシェルフフレームの裏側または前部に設置(右の写真参照)
- 電源ケーブルや光ファイバーパッチケーブルが邪魔にならないよう収容可能
- 最大耐荷重(等分布荷重)
- TFC100およびTFC125: 5 kg
- TFC200およびTFC250: 10 kg
- 長さは4種類をご用意:
- TFC100: 1.0 m
- TFC125: 1.25 m
- TFC200: 2.0 m
- TFC250: 2.5 m

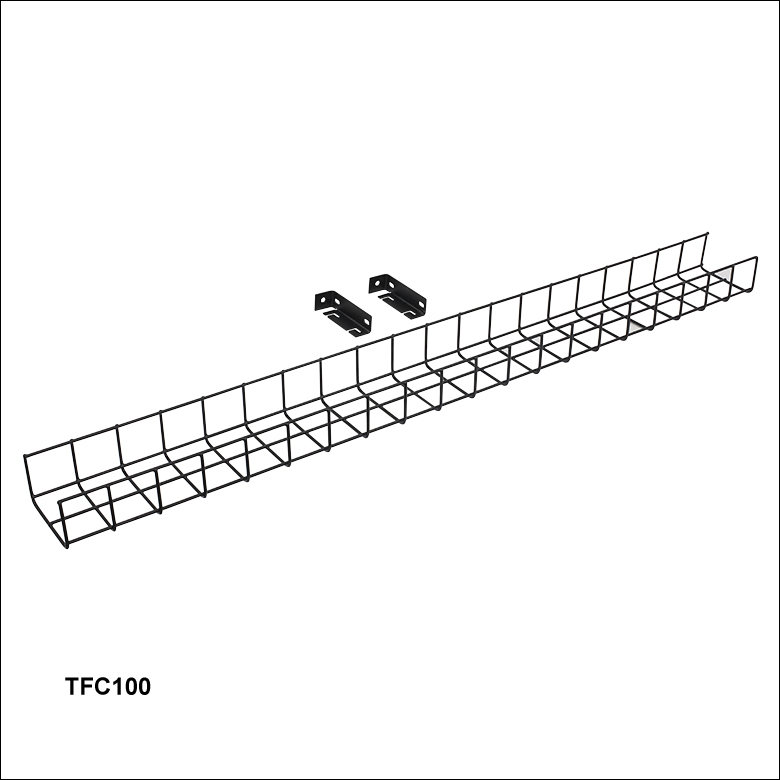

こちらのケーブルトレイは、付属のM6ボルトを使用してオーバーヘッドシェルフフレームの裏側または縁に取り付けます。厚さ3 mm、粉体樹脂コーティング付きのスチールワイヤ構造です。高さ92.0 mm、奥行109.4 mmで、長さは1.0 m、1.25 m、2.0 m、2.5 mの4種類をご用意しております。短い方の1.0 mと1.25 mのトレイには取付けブラケットが2つ、長い方の2.0 mと2.5 mのトレイには取付けブラケットが3つ付属します。
ズーム
- 幅300 mm～600 mmのアルミニウム製ブレッドボードに対応
- オーバーヘッドシェルフの支持フレームに取り付け(右の写真参照)
- 頑丈なスチール製

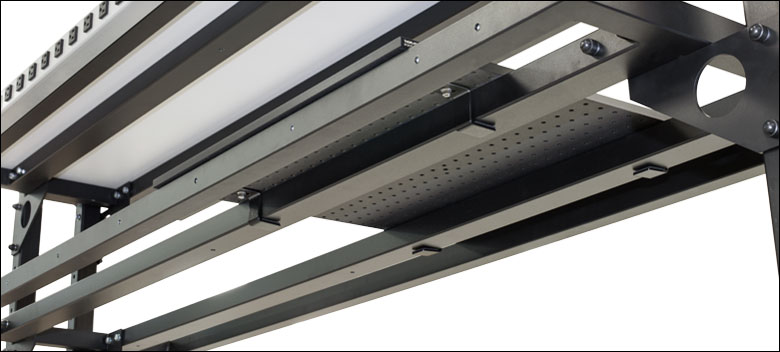

こちらのブラケットを用いると、幅300 mm～600 mmのアルミニウム製ブレッドボードをオーバーヘッドシェルフのフレームに固定することができます。4つのブラケットがセットになっており、M6ボルト(付属しません)を用いてブレッドボードの下側に固定します。
