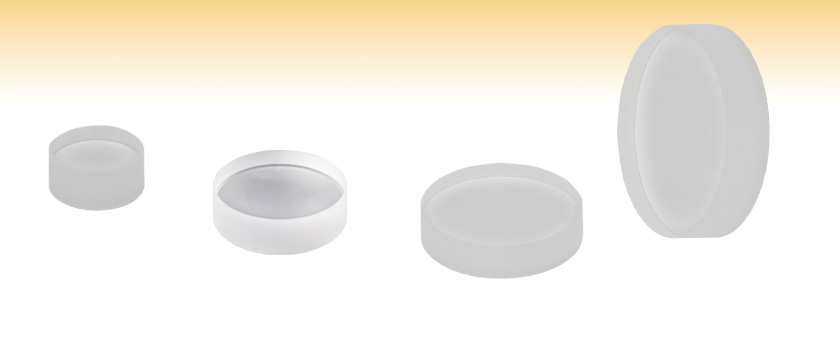

溶融石英ミラーブランク

Front Surface Flatness: <λ/10
Front Surface Quality: 10-5 Scratch-Dig
Fabricated from Fused Silica

PF05-03

Ø1/2"

PF07-03

Ø19 mm

PF10-03

Ø1"

PF20-03

Ø2"

Related Items

Other Mirrors

Windows

Optics Handling

Zerodur® Mirror Blanks

Optics Inspection

Please Wait

概要
Feedback

Click to Enlarge

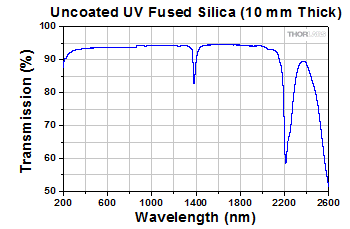

このグラフは、厚さ10 mmのコーティング無しUV溶融石英(UVFS)ミラーブランクの垂直入射時の全透過率の測定値です。

特長

ご用意しているサイズ: Ø12.7 mm(1/2インチ)、Ø19 mm、Ø25.4 mm(Ø1インチ)、Ø50.8 mm(Ø2インチ)
前面平坦度：＜λ/10(特注でλ/20にも対応可能。詳細は当社までお問い合わせください)
裏面: つや消し仕上げ
大量注文に対する価格値引きが可能

当社のミラーブランクは、コーティングの際に前面ミラーとして使用できるように設計されています。この製品は溶融石英製で、185 nm～2.1 μmの範囲で高い透過率を有しているので(右の透過率グラフを参照)、高い純度と耐久性を発揮します。

このØ19 mmミラーは、特に、レーザーシステムや他のOEM用にご用意しているPolaris固定式光学マウント用に設計されています。この直径サイズによって、マウントはØ25.4 mm(Ø1インチ)の設置面積を維持しながらØ12.7 mm(Ø1/2インチ)光学素子よりも大きな開口を得ることができます。

Item #	Diameter	Thickness	Parallelism	Surface Quality	Surface Flatness	Clear Aperture	Material
PF05-03	12.7 mm +0.0/-0.1 mm	6.0 mm ± 0.2 mm	＜3 arcmin	10-5 Scratch-Dig	＜λ/10	＞90% of Diameter	Fused Silica
PF07-03	19.0 mm +0.0/-0.1 mm	6.0 mm ± 0.2 mm
PF10-03	25.4 mm +0.0/-0.1 mm	6.0 mm ± 0.2 mm
PF20-03	50.8 mm +0.0/-0.1 mm	12.0 mm ± 0.2 mm

Posted Comments:

ccrocker (posted 2014-06-12 14:11:01.143)

Is it possible to order get these backside polished?

jlow (posted 2014-06-12 02:28:00.0)

Response from Jeremy at Thorlabs: Yes we can quote these with the backside polished. I will contact you directly to get more information on the polish quality needed and provide a quote.

tor (posted 2010-11-23 16:12:36.0)

Response from Tor at Thorlabs to Andres: While beamsplitters are designed to pass and reflect a specific fraction of light, a reflective ND filter may be more suitable for detector applications. I have contacted you for more information regarding your transmission requirements.

andres.aragoneses (posted 2010-11-23 15:32:40.0)

Dear sir/madam I would like to know if you provide half transparent mirrors, or if that is just beam-splitters. I would like to put a mirror in front of a 650nm laser and measure its intensity putting the detector on the other side of the mirror, so the mirror shloud let a fraction of light pass through it. sincerely Andrés Aragoneses (andres.aragoneses@upc.edu)
