Products Home真空CF(コンフラット)フランジ用取付アダプタ
- Mount Optomechanics to a Ø1.33", Ø2.125", Ø2.75", Ø3.375", or Ø4.50" CF Vacuum Flange
- Interface with 30 mm or 60 mm Cage Systems
- Array of 8-32 (M4) or 1/4"-20 (M6) Tapped Mounting Holes

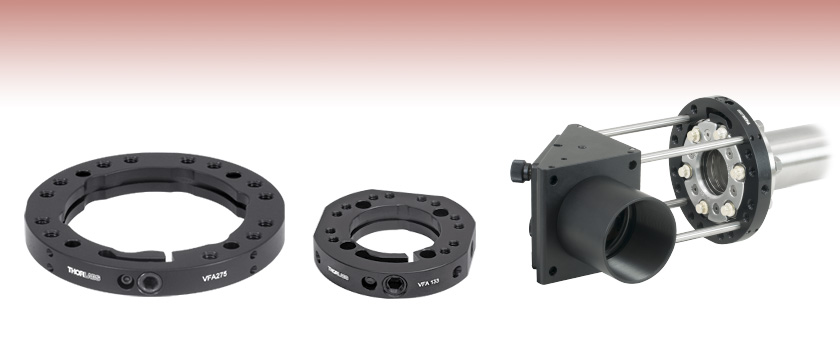

VFA275A
Adapter for Ø2.75" Vacuum Flange, 60 mm Cage System Compatible
Application Idea
An SM2L20 Lens Tube and KCB2C Right-Angle Mirror Mount Attached to a CF Flange Using the VFA275A Mounting Adapter
VFA133
Adapter for Ø1.33" Vacuum Flange, 30 mm Cage System Compatible
Please Wait
Click to Enlarge

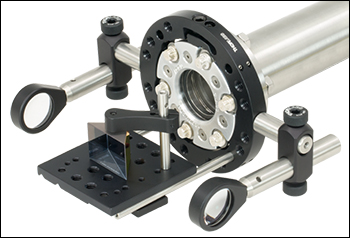

フランジアダプタVFA275(/M)を介して取り付けたナイフエッジプリズムは、真空チャンバ内からのビームを分岐したり、2つのビームを重ね合せてチャンバ内に入射したりするのに使用されています。
特長
- Ø34 mm(Ø1.33インチ)、Ø54 mm(Ø2.125インチ)、Ø70 mm(Ø2.75インチ)、Ø86 mm(Ø3.375インチ)またはØ114 mm(Ø4.50インチ)真空対応コンフラットフランジ(CF)にオプトメカニクス部品を取り付けるためのアダプタ
- Ø34 mm(Ø1.33インチ)、Ø54 mm(Ø2.125インチ)、Ø70 mm(Ø2.75インチ)用アダプタは30 mmまたは60 mmケージシステムに対応
- CFフランジアダプタVFA338/MまたはVFA450/M用には、60 mmケージシステムアダプタを別売りでご用意
- オプトメカニクス部品の取り付け用にM4またはM6タップ穴が配列
- 360°の連続回転調整が可能
こちらの取付アダプタは、M4またはM6タップ穴列を用いて、標準的なØ34 mm(Ø1.33インチ)、Ø54 mm(Ø2.125インチ)、Ø70 mm(Ø2.75インチ)、Ø86 mm(Ø3.375インチ)、Ø114 mm(Ø4.50インチ)真空対応コンフラット(CF)フランジにオプトメカニクス部品を取り付けるためのアダプタです。フランジアダプタVFA133/M、VFA213/M、VFA275A/Mには、ケージロッドが使用可能な4つの貫通穴が付いているため、当社の30 mmまたは60 mm ケージシステムに取り付けが可能です。取付け穴と貫通穴については下表をご覧ください。フランジアダプタVFA338/Mには、60 mmケージアダプタVFA338B/M、フランジアダプタVFA450/Mには、60 mmケージアダプタVFA450B/Mを別売りでご用意しております。なお、ケージアダプタVFA338B/MとVFA450B/Mは、ケージシステムの片側のみに対応しますのでご注意ください。
取付け手順
フランジアダプタを対応するCFフランジに取り付けるには、まずフランジ径にはめ、5.0 mmフレクシャーロック作動ネジ(止めネジ)で固定します。右下の動画では、フランジアダプタVFA275/M(旧製品)をCFフランジおよびケージシステムに取り付ける方法がご覧いただけます。手順は、VFA113/M、VFA213/M、VFA275A/Mでも同様です。
Ø70 mm(Ø2.75インチ)真空対応コンフラットフランジ用取付アダプタは6つのリリーフカットと溝が付いていることにより、様々な取付方法が可能です。上の動画では旧製品VFA275(/M)を使用しています。取付方法は現製品のVFA275A/Mや、その他VFA113/M、VFA213/Mでも同じです。
フランジアダプタVFA213/M、VFA275A/M、VFA338/Mの内径に施されている4、6、8つのリリーフカットにより、対応するCFフランジのボルトの位置に合わせる際に、アダプタをスライドさせて真空システムに取り付けられるようになっています。システムにゼロレングス変換フランジが使用されている場合やスペースが限られている場合でも、VFA213/M、VFA275A/M、VFA338/Mには逃げ溝が付いているため、フランジの取り付けボルト類を取り外さなくてもワッシャと干渉せずにアダプタを回転できます。フランジアダプタVFA450/Mの内径は十分に大きいため、ワッシャ周りにリリーフカットや逃げ溝は必要ありません。またアダプタは、真空システムを動作させたまま、フランジに影響を与えることなく脱着できます。加熱前にアダプタを取り外し、システムが周辺温度に戻った後簡単に交換できるため、ベークアウト処理が必要な真空システムに適しています。
フランジアダプタVFA133/Mは径が小さいため、標準サイズのワッシャを使用しているØ34 mm(Ø1.33インチ)フランジ上をスライドさせることはできません。ワッシャをカスタムサイズのØ0.26インチワッシャに交換しなければなりませんが、VFA133/Mにはそのサイズのワッシャが10個付属しています。ワッシャを交換するには真空フランジを取り外す必要があります。交換後は、アダプタはVFA213/M、VFA275A/M、VFA338/Mと同様に真空フランジに取り付けられ、真空システムに影響することなく脱着が可能です。
フランジアダプタVFA113/M、VFA213/M、VFA275A/Mは、どれも2.0 mm六角ネジ4つでケージロッドの位置を固定します。フランジアダプタ VFA338/MとVFA450/Mに60 mmケージシステムを取り付けるには、まず付属の4つのM6 x 1.0六角穴付きネジでケージアダプタVFA338B/MまたはVFA450B/Mをそれぞれ取り付ける必要があります。フランジアダプタにケージアダプタを固定した後は、2.0 mm六角ネジ4つでケージロッドを固定できます。
| Posted Comments: | |
Alastair MacDowell
(posted 2022-12-06 09:23:33.24) The VFA275 is very useful. A similar adaptor for 4.5" conflat would help the community (VFA450) . What would one cost ?
Thanks
Alastair MacDowell
Lawrence Berkeley National Lab jdelia
(posted 2022-12-12 01:36:40.0) Thank you for contacting Thorlabs. While this unfortunately not something we currently offer, we do plan on releasing a 4.5" version like you have requested. I have contacted you directly regarding the timeline for this product. H Kim
(posted 2021-10-22 15:52:11.92) Dear Thorlabs, can I ask you a custom made VFA133 by 304LN stainless steel? YLohia
(posted 2021-12-22 02:57:04.0) Thank you for contacting Thorlabs. Custom items can be requested by emailing techsales@thorlabs.com. We will discuss the possibility of offering this customization directly. Conrad Stansbury
(posted 2021-05-18 17:20:04.153) It would be great if you could offer flange clamps for other conflat flange sizes, especially 4.5" and 6" flanges. YLohia
(posted 2021-05-19 01:34:30.0) Thank you for your feedback. We will consider offering such flange clamps in the future. John Sinko
(posted 2019-09-05 16:30:41.383) Would it be possible to modify a version of this component for 8", 6", or 4.5" conflat viewports?
Thank you and kind regards,
John E. Sinko
Associate Professor
Department of Physics & Astronomy
St. Cloud State University llamb
(posted 2019-09-09 10:05:57.0) Hello John, thank you for contacting Thorlabs. For future custom quote requests, you may email techsupport@thorlabs.com directly. I have reached out to you directly to discuss the possibility of a larger custom conflat viewport. user
(posted 2019-03-14 13:32:14.833) Dear Sir/Madam,
I plan to use several VFA275 as mechanical support of a vacuum chamber with several 2.75" flanges.
The vacuum chamber will be baked at 300°C. Does the VFA275 support this high temperature ?
Best regards llamb
(posted 2019-03-14 04:50:24.0) Thank you for your feedback. The VFA275 is designed to be mounted around vacuum flanges for a way to mount optomechanical components to the vacuum flange. The VFA275 itself is not vacuum compatible. The anodization layer on the aluminum will outgas in a vacuum environment and will typically crack and craze at temperatures beyond 100°C. I saw that you have submitted this anonymously, so please email techsupport@thorlabs.com if you have any additional questions. graham.stutter
(posted 2017-12-07 19:21:48.38) Do you have any plans to expand this range to other CF flange/cage mount sizes? eg CF16 and 30mm? nbayconich
(posted 2017-12-15 09:34:13.0) Thank you for contacting Thorlabs. We are currently in the process of designing new conflat flange adapters and expect to release them in 2018. |
ズーム- Ø34 mm(Ø1.33インチ)～Ø114 mm(Ø4.50インチ)の5種類のCFフランジサイズに対応
- オプトメカニクスコンポーネント取付用M4またはM6取付用タップ穴
- エッジ部分にはM6タップ穴が3つ
コンフラット(CF)フランジ用取付アダプタは、標準的なØ34 mm(Ø1.33インチ)、Ø54 mm(Ø2.125インチ)、Ø70 mm(Ø2.75インチ)、Ø86 mm(Ø3.375インチ)、Ø114 mm(Ø4.50インチ)真空対応フランジにオプトメカニクス部品を取り付けるためのアダプタです。VFA133/M、VFA213/M、VFA275A/Mは、ERケージロッド用の4つの貫通穴により、当社の30 mmまたは60 mmケージシステムを直接取り付け可能です。CFフランジアダプタVFA338/MとVFA450/Mに、深さ6.4 mmのERケージロッド取付用穴が付いているアダプタVFA388B/MまたはVFA450B/Mをそれぞれ取り付けると、60 mmケージシステムを取り付け可能となります。どのアダプタについてもケージロッドは側面についている2.0 mm止めネジ(セットスクリュ)で位置が固定できます。
すべてのアダプタは、取付面にM4またはM6タップ穴が15°または30°の間隔で付いており、外側面には90°間隔でM6タップ穴が3つ付いています。フランジアダプタVFA133/Mを除くすべてにアダプタには、M6六角穴付きネジ用のØ6.7 mm貫通穴が付いています。取付部については、下表をご覧ください。フレクシャーロック機構はアダプタをCFフランジに、5 mm六角レンチまたはボールドライバで固定します。
| Mounting Adapter Specifications | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Item # | VFA133 | VFA133/M | VFA213 | VFA213/M | VFA275A | VFA275A/M | VFA338 | VFA338/M | VFA450 | VFA450/M |
| Flange Compatibility | Ø1.33" (CF 16) | Ø2.125" (CF 25) | Ø2.75" (CF 35)a | Ø3.375" (CF 50) | Ø4.50" (CF 63) | |||||
| Face Mounting Taps | 12 x 8-32 | 12 x M4 | 8 x 1/4"-20 | 8 x M6 | 9 x 1/4"-20 | 9 x M6 | 13 x 1/4"-20 | 13 x M6 | 10 x 1/4"-20 | 10 x M6 |
| Through Bores | - | 4 x 0.27"b | 4 x 6.7 mmb | 4 x 0.27"b | 4 x 6.7 mmb | 4 x 0.27"b | 4 x 6.7 mmb | 7 x 0.27"b | 7 x 6.7 mmb | |
| Edge Mounting Taps | 3 x 1/4"-20 | 3 x M6 | 3 x 1/4"-20 | 3 x M6 | 3 x 1/4"-20 | 3 x M6 | 3 x 1/4"-20 | 3 x M6 | 3 x 1/4"-20 | 3 x M6 |
| Outer Diameter | 2.44" | 61.9 mm | 3.75" | 95.3 mm | 4.00" | 101.6 mm | 4.63" | 117.5 mm | 6.00" | 152.4 mm |
| Cage System Compatibility | 30 mm | 60 mm | Requires Adapterc | Requires Adapterd | ||||||
| Cage Rod Locking Hex | 5/64" (2.0 mm) | |||||||||
ズーム
Click to Enlarge
ケージアダプタVFA338B/Mを取り付けることで、フランジアダプタVFA338/Mに60 mmケージシステムを取り付けることができます。
Click to Enlarge
ケージアダプタVFA450B/Mの後ろ側には、内孔がついており、フランジアダプタ VFA450/Mに取り付け可能となっています。
- CFフランジアダプタに60 mmケージシステムを接続可能
- ERシリーズケージロッドに対応
- M6×1.0の取付穴
こちらの60 mmケージシステム取付用アダプタは、上記のCFフランジアダプタ VFA388/MおよびVFA450/Mに60 mmケージシステムを取り付けるためのアダプタです。 Ø6 mm ERシリーズケージロッド用穴(4個)は、深さ6.4 mmで、側面に2.0 mmロック用止めネジが付いています。
ケージシステムアダプタVFA338B/MおよびVFA450B/Mは、それぞれ付属する4つのM6 x 1.0六角穴付きネジでフランジアダプタVFA338/MまたはVFA450/Mに取り付け可能です。
アダプタVFA338B/Mには、30°または60°間隔のM6 x 1.0の取付け用貫通穴も8つ付いています。また、アダプタの内孔ザグリ径はØ92.1 mmなので、ボルトが付いた状態のCFフランジに干渉しません。アダプタVFA450B/Mには30°間隔のM6 x 1.0の取付け用貫通穴が12個付いています。また、内孔ザグリ径はCFフランジに対応したØ114.3 mmとなっています。
 真空CFフランジ用取付けアダプタ |
