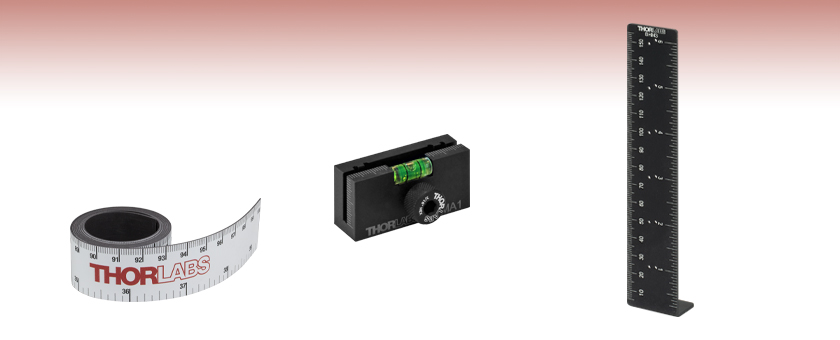

当社では光学テーブルやブレッドボード上でのハンズフリー測定用製品を2つご用意しております。1つ目は磁石付きルーラーテープMFT1で、あらゆる磁性を有する表面にフラットに付き、コンポーネント類の位置参照用に使用することができます。2つ目は磁石付きビーム高測定用ルーラBHM3およびBHM4で、レーザービームを通過させる穴が25 mm間隔で開いています。ルーラにはミリとインチの両方の目盛がレーザ刻印されており、ベースにある2つの磁石によって磁性を有する表面上で設置位置を保持することができます。

また、2つのビーム高測定用ルーラ(BHM3またはBHM4)を 90°の角度で取付けることができる取付けブラケットもご用意しております。90°に取り付けることで、レーザービームのテーブルからの高さ測定に加えて、ビームの水平方向のアライメント調整にも利用することができます。


Posted Comments:
Fatin Jalil  (posted 2020-09-09 19:29:42.96)
Please advise where I can distributor for this part number : MFT1 at Malaysia/Singapore? That because I just want to purchase for 5 unit only
YLohia  (posted 2020-09-10 10:23:27.0)
Thank you for contacting Thorlabs. Our list of international distributors can be found here: https://www.thorlabs.com/distributors.cfm. Our distributor in Singapore is Laser 21 Pte Ltd. (sales@laser-21.com).
Clément Jacquard  (posted 2020-08-12 11:04:23.153)
I am looking for such a product, although I align beams in the near IR. I would love to have smaller holes like 1mm diameter, every 2mm (yes that's a lot of holes, or even every 1mm with a lateral displacement instead of the inch scale) and a way to stick a VRC4 on the exit side of the holes in the back. This way I can precisely align my near IR beams. I would buy one and drill holes myself but I would have to anodize it again for the sake of safety.
DJayasuriya  (posted 2020-08-14 10:59:05.0)
Thank you for your inquiry. One of our application engineers will get in touch directly to discuss custom capability.
Nils Dessmann  (posted 2020-07-29 06:31:38.31)
The BHM is a super helpful tool. However, it seems that the alignment holes are shifted with respect to the ruler values. The one I use has an offset of less than, but not exactly 0.5mm (e.g. ruler at 200mm, center of hole at approx. 199.6±0.2mm). There are some occasions (aligning OAPs) where this really matters. Is that a fabrication or precisions issue? I can provide images of this.
DJayasuriya  (posted 2020-08-06 06:18:33.0)
Thank you for getting in touch with us. We have contacted you directly to resolve the issue and our quality team is looking into the fabrication process.
mojtaba.zamani.a  (posted 2017-08-19 08:14:20.493)
is it possible to buy MFT1 without your logo on it? we just need magnetic tape with its graduations.
nbayconich  (posted 2017-08-28 05:57:19.0)
Thank you for contacting Thorlabs. I will reach out to you directly about providing this as a custom option.
cbrideau  (posted 2013-06-03 18:24:11.48)
I would love to see a narrower version of this, say 1cm wide, to make it easier to use on a crowded optical table.
tcohen  (posted 2013-06-13 12:49:00.0)
Response from Tim at Thorlabs: Thank you for your suggestion. I agree this would be a convenient alternative for tight spaces and I am looking into offering this.

磁石付きルーラーテープ

Magnetic Ruler
Click to Enlarge

光学テーブルの1列の取付け穴の上に置かれたルーラーテープMFT1
  • 裏はすべて磁性面
  • 光学テーブルやブレッドボードにくっつき、ハンズフリー測定が可能
  • 巻きやすく、保管しやすい柔軟材質
  • 数字表記は1 cm、1インチ毎、目盛は1 mm、1/8インチ毎
  • 長さ x 幅 x 厚さ:1 m x 25.4 mm x 0.8 mm

このビニール製の磁石付きルーラーテープは、光学テーブルやブレッドボードでおおよその距離をハンズフリーで判断する際に便利です。ルーラの裏面は、磁性を有するので、あらゆる磁性体の表面に平らに付きます。インチ・ミリ両方の目盛が付いており、数字表記は1 cm毎と1インチ毎、目盛は1 mm毎と1/8インチ毎となっています。厚さはわずか0.8 mmなので、テーブルの上で広げても邪魔になりません。短くしたい場合には、切分けることもできます。なお、このルーラーテープはビニール製により伸びる場合があります。従って、アライメントの補助用としてご使用になり、精密な測定にはご使用にならないでください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
MFT1 Support Documentation
MFT1磁石付きルーラーテープ、長さ1 m
¥718
Today

磁石付きビーム高測定用ルーラ

BHM Diagram
Click to Enlarge

各ルーラの主目盛の横には、レーザービームを通過させるための穴が開いています。
BHM3 Typical Application
Click to Enlarge

ルーラBHM3の穴を通過するHeNeレーザからの出射光
  • レーザ刻印目盛付き
    • 1.0 mm間隔(ミリ規格)
    • 1/16インチ間隔(インチ規格)
  • 25 mm間隔で並んだ穴を用いることでレーザービームのアライメントが容易
  • 磁性を有する光学テーブルまたはブレッドボード上に置いてビーム高を測定
  • ネオジム磁石により設置位置を保持
  • 光を均一に拡散するアルマイト処理コーティング

当社の磁石付きルーラBHM3およびBHM4は、それぞれ155 mmと305 mmまでのビーム高を測定できます。スクリーンの前面にはビーム高測定用に1.0 mm間隔の目盛がレーザ刻印されています。刻印された数字の隣には、レーザービームを通過させるためのØ2.0 mmの穴が12個(BHM3)または24個(BHM4)、25.0 mm間隔で開けられています。

ルーラの底部にはネオジム磁石が1つまたは2つ付いており、磁性を有する作業面上で設置位置を保持することができます。そのためテーブルにボルトで固定するよりも柔軟に配置できます。BHM3には1つ、BHM4には2つの磁石が付いています。どちらのルーラも、ビードブラスト加工により鋭利なエッジを取り除いたアルミニウム素材をアルマイト処理し、光を均一に拡散する表面に仕上げています。コンパクトなため部品間の小さな隙間にも設置でき、実験系への組込みも容易です。

当社では、下記のように2つのビーム高測定用ルーラ同士を取付けることができるブラケットBHMA1もご用意しております。これを使用することで、レーザービームのテーブルからの高さ測定に加え、水平方向のアライメント調整にも利用できます。

注:このルーラには磁石が付いているため、ペースメーカやクレジットカードなどの磁界の影響を受けやすい物品の近くでは使用しないでください。

Item #Ruler Surface
Dimensions (W x H)
Footprint
(L x W)
ThicknessNumbered
Graduations
GraduationsHole SpacingHole DiameterDamage Threshold
BHM330 mm x 160 mm
(1.18" x 6.30")
20 mm x 30 mm
(0.79" x 1.18")
2.0 mm
(0.8")
Every 1" and 10 mm1/16" and 1.0 mm1.00" and 25.0 mm2.0 mm (0.08")> 350 J/cm2
(1064 nm, 20 ns, 20 Hz, Ø1.14 mm)
BHM440 mm x 310 mm
(1.57" x 12.20")
20 mm x 40 mm
(0.79" x 1.57")
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
BHM3 Support Documentation
BHM3磁石付きビーム高測定用ルーラ、155 mm
¥3,770
In Stock Overseas
BHM4 Support Documentation
BHM4磁石付きビーム高測定用ルーラ、305 mm
¥6,370
Today

磁石付きビーム高測定ルーラ用90°取付けブラケット


Click to Enlarge

ブラケットBHMA1を使用して、BHM4に90°の角度で取り付けられたBHM3

Click to Enlarge

BHM3に取り付けられたビュワーカードVRC4

  • 2本のビーム高測定ルーラを垂直に取り付け
  • 水平ならびに垂直ビームの測定に便利
  • ビーム高測定ルーラにレーザ用ビュワーカードを取り付け
  • 内蔵型の水準器により取り付けたカードやルーラの水平化が簡単
  • 1.0 mm単位の目盛がレーザ刻印
  • 黒色Delrin®†

当社の取付けブラケットBHMA1は、上記のビーム高測定ルーラ2本を90°の角度で取り付けます。 90°に取り付けられることにより、レーザービームのテーブルからの高さ測定に加えて、ビームを水平にアライメントすることもできます。 右の写真のようにブラケットでレーザ用ビュワーカードをルーラに取り付け、UV、近赤外、または中赤外域のビーム検出に使用することもできます。


Click for Details

BBHMA1の図面

このブラケットは耐久性の高い黒色Delrin®製で、取付け部品を一貫して水平に保てるよう水準器(気泡管水準器)が内蔵されています。泡が2つの目盛の中央にあるとき、ブラケットは水平です。 泡の中心が目盛の1つの下にあるとき、ブラケットは31分(角度)傾いています。

1.0 mm間隔の目盛がブラケットの3面にもレーザ刻印されています。 目盛は取付け部品の水平方向への移動量を示したり、ルーラやビュワーカードを繰り返しセットアップに取付けたりする際に使用できます。

左の図面で示しているブラケットの2つのスロットは、ルーラBHM3とBHM4の上部の形状に合うように開けられています。 取り付けた後のブラケットはルーラを垂直方向に自由に移動可能です。 最初に取り付けたルーラとブラケット前部の間のスペースに2つ目のルーラまたはビュワーカードを取り付けます。 すべてはブラケット前部のつまみネジを使用して圧力をかけるとその位置に固定されます。

注: ブラケットはDelrin®製で、レーザの安全基準クラスに分類されていません。

Delrin®はDuPont Polymers社の登録商標です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
BHMA1 Support Documentation
BHMA1磁石付きビーム高測定ルーラ用90°取付けブラケット
¥5,346
In Stock Overseas
