シリンドリカルレンズマウント


  • Mount Cylindrical Lenses or Other Rectangular Optics
  • Variable-Height Clamps with Rubber Pads
  • Fixed, Kinematic, and Cage-Compatible Designs Offered

KM100C

Kinematic Mount
Max Optic Height: 1.30" (33.0 mm)

(Post Not Included)

CH2B

Fixed Mount
Max Optic Height:
2.60" (66.0 mm)

CYCP

30 mm Cage Compatible
Max Optic Height:
0.66" (16.8 mm)

CYLCP

60 mm Cage Compatible
Max Optic Height:
1.84" (46.8 mm)

Related Items


Please Wait

当社は、固定式、キネマティック、およびケージ対応型(30 mmケージシステム60 mmケージシステムに対応)の3種類のシリンドリカルレンズマウントをご提供しています。これらのマウントは、シリンドリカルレンズや他の長方形光学素子をスライド式の固定可能なアームで固定します。各アームは、ゴム製パッドで覆われており、レンズの平面側を抑えるへりが付いています。この設計によって、光軸ははっきりと残ります。

このページでご紹介している全てのマウントはポストに取付け可能です。固定式およびキネマティックタイプにはM4ザグリ穴が付いています。また、ケージ対応型にはM4タップ穴が付いています。


Posted Comments:
user  (posted 2017-12-05 13:16:50.89)
I'm seconding smee's suggestion for a CH1AL
tfrisch  (posted 2017-12-06 09:38:46.0)
Hello, thank you for contacting Thorlabs. I've posted your need in our internal engineering forum. If you'd like to discuss the spatial constraints of your application in greater detail, please reach out to us at TechSupport@Thorlabs.com, and we may be able to offer a solution.
smee  (posted 2016-02-15 12:04:46.28)
Here's a wish for a customer inspired part for the future: CH1AL = a Left Handed version of the CH1A (similiar as the KM100CL is to the KM100C).
besembeson  (posted 2016-03-03 12:40:06.0)
Response from Bweh at Thorlabs USA: Thanks for your feedback. I will contact you regarding your application and we will review this.
tcohen  (posted 2012-08-16 14:55:00.0)
Response from Tim at Thorlabs to Luke: Thank you for your feedback! I agree this would be a useful addition to our product line. I will share your idea with our design engineers as a new customer inspired product. For immediate needs, we do have a selection of round cylindrical lenses at http://www.thorlabs.com/Navigation.cfm?Guide_ID=14. The 1” diameter housing would make it compatible with our cage rotation mounts at http://www.thorlabs.com/NewGroupPage9.cfm?ObjectGroup_ID=1885.
lg  (posted 2012-08-15 20:49:22.0)
A cylindrical lens holder that works with SM1 and SM2 cage systems. Would need to be rotatable to do x or y orientation. Thanks, Luke Gers
jjurado  (posted 2011-02-02 15:52:00.0)
Response from Javier at Thorlabs to last poster: Thank you very much for your feedback. The CH1A and CH2B mounts are designed such that concave and convex cylindrical lenses can both be used in any orientation. The handedness and location of the mount are then basically determined the experimental setup. We will be uploading new photos within the next week which will demstrate this a bit clearer.
user  (posted 2011-01-25 15:40:40.0)
Images of CH1A and CH2B on the top and the bottom of the website disagree in terms of orientation of the lens. Either the image should be changed to reflect this (no pun intended) or another product with a the other handedness should be offered.
apalmentieri  (posted 2009-12-15 16:26:10.0)
A response from Adam at Thorlabs: As of right now, we do not offer this product as a standard item. Please note our mechanics department is looking to add this to our product line in the near future. For now, we can only offer this as a custom item. I will contact you directly to see if you are interested in a quote for this special.
ruelas  (posted 2009-12-15 15:55:14.0)
It is often necessary to switch from a left handed holder to a right handed holder for compact systems. Is this possible with the KM100C (as it is with the KM100 mirror holder)?

固定式シリンドリカルレンズマウント

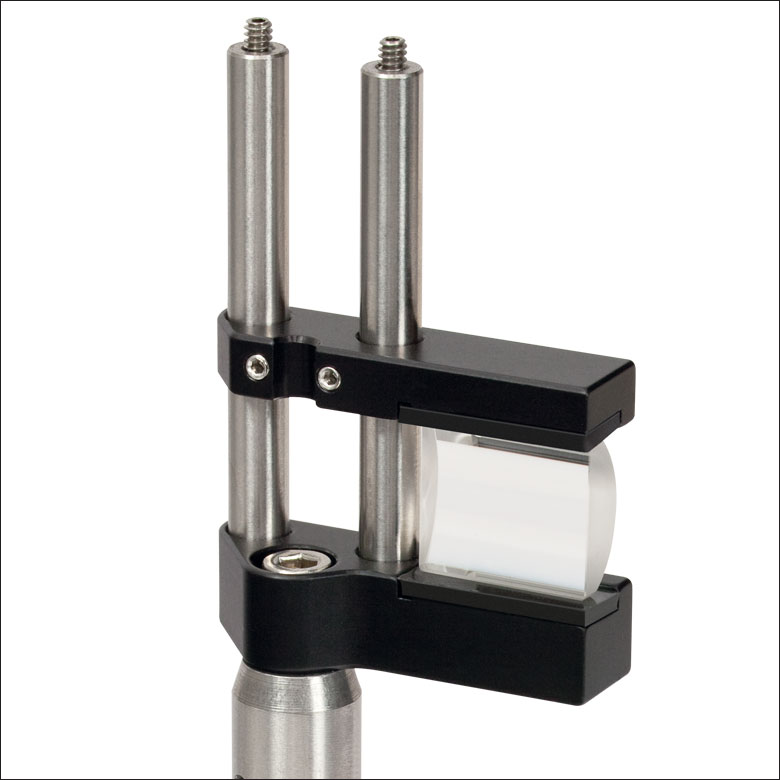

Post Mounted Cylindrical Lens
Click to Enlarge

マウントCH1Aに保持されたシリンドリカルレンズ
  • ゴム付きの2本のアームがシリンドリカルレンズなど長方形の光学素子を保持
  • 2種類ご用意
    • CH1Aの光学素子許容高さ:0 mm~40.6 mm
    • CH2Bの光学素子許容高さ:0 mm~66.0 mm
  • ポスト取付け用のM4 ザグリ穴

当社の固定式シリンドリカルレンズマウントCH1AならびにCH2Bは、水平または垂直方向にシリンドリカルレンズほか長方形の光学素子を保持します。 各マウントには2本のERケージロッドで接続するアームが2本付いています。上部のアームはケージロッドに沿ってスライドし、1.3 mm六角レンチ対応の#4-40止めネジ(セットスクリュ)2本を締め付けることにより固定されます。下部のアームは固定されていて、Ø12 mm~Ø12.7 mm(Ø1/2インチ)ポストが取り付けられるようM4ザグリ穴が付いています。各アームは光学素子を保護するため20.0 mm長のゴムパッドが付いています。

CH1Aに付属するケージロッドは高さ40.6 mmまでの光学素子、CH2B付属のケージロッドは高さ66.0 mmまでの光学素子を保持可能です。 さらに高さのある光学素子を保持する場合、付属品より長いケージロッドと交換するか、既存品に別のケージロッドを取付けることによって長くすることができます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CH1A Support Documentation
CH1A固定式シリンドリカルレンズマウント、高さ0~40.6 mm用(ミリ規格/インチ規格共用)
¥8,511
Today
CH2B Support Documentation
CH2B固定式シリンドリカルレンズマウント、高さ0~66 mm用(ミリ規格/インチ規格共用)
¥9,181
Today

キネマティックシリンドリカルレンズマウント

KM100C with Tall Cylindrical Lens
Click to Enlarge

高さ50.8 mmのシリンドリカルレンズを納めるため、ケージロッドER1.5がKM100Cに取付けられています。
  • ゴム付きの2本のアームがシリンドリカルレンズほか長方形の光学素子を保持
  • 1/4"-80キネマティックアジャスタによる±4°のあおり調整(チップ&チルト)
  • 光学素子の許容高さ:0 mm~33.0 mm
  • ポスト取付け用M4ザグリ穴

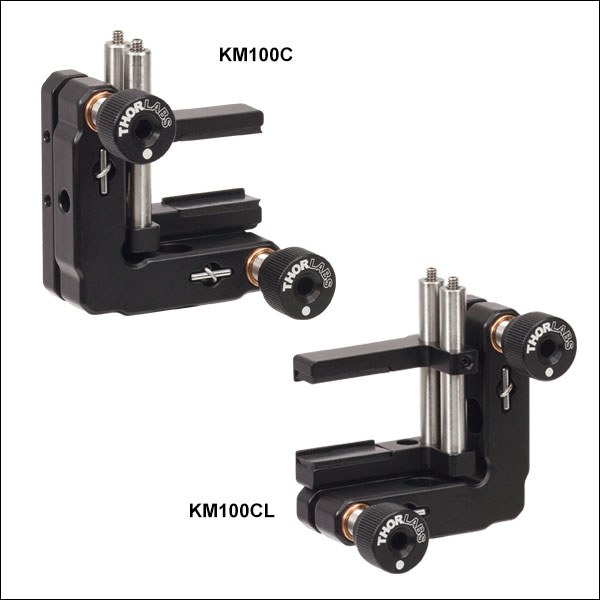

  • 右手用ならびに左手用あり

キネマティックシリンドリカルレンズマウントKM100C(L)には、2つの1/4"-80アジャスタが付いており、±4°のあおり調整(チップ&チルト)が可能です。シリンドリカルレンズまたは長方形の光学素子は、2本のケージロッド(型番 ER1.5)で接続する2本のアームによって保持されます。上部のアームはケージロッドに沿ってスライドし、1.3 mm六角レンチ対応の#4-40止めネジ(セットスクリュ)2本を締め付けることにより固定されます。下部のアームは動きません。各アームは光学素子を保護するため20.0 mm長のゴムパッドが付いています。

このマウントは右手用と左手用をご用意しております。背面プレートにはØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストを取り付けることができるM4ザグリ穴があります。キネマティックマウントに付属するケージロッドでは高さ33.0 mmの光学素子まで保持可能です。 さらに高さのある光学素子を保持する場合、右の写真のように既存の付属品に別のケージロッドを取付けることができます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
KM100C Support Documentation
KM100Cキネマティックマウント、高さ33 mmまでの長方形光学素子用、右手配列
¥13,330
Today
KM100CL Support Documentation
KM100CLキネマティックマウント、高さ33 mmまでの長方形光学素子用、左手配列
¥13,330
Today

30 mmおよび60 mmケージシステム用シリンドリカルレンズマウント

Key Specifications
Item #CYCP(/M)CYLCP(/M)
Optic Height Range0.16" to 0.66"
(4.0 mm to 16.8 mm)
0.16" to 1.84"
(4.0 mm to 46.8 mm)
Cage System
Compatibility
30 mm60 mm
Length Spanned by
Engraved Tick Marksa
20 mm50 mm
ThreadingInternal SM1
(1.035"-40)
Internal SM2
(2.035"-40)
Post MountingOne 8-32 (M4) Tapped Hole
  • 大目盛は5 mm間隔、小目盛は1 mm間隔
  • ゴム付きの2本のアームがシリンドリカルレンズなど長方形の光学素子を保持
  • 30 mmまたは60 mmケージシステムに対応
    • 30 mm用バージョンの光学素子許容高さ:4.0 mm~16.8 mm
    • 60 mm用バージョンの光学素子許容高さ:4.0 mm~46.8 mm
  • 1 mm間隔の目盛により中央の決定や位置の再現が容易
  • Ø25 mm~Ø25.4 mm(Ø1インチ)またはØ50 mm~Ø50.8 mm(Ø2インチ)レンズチューブ取付け用SM内ネジ付き
  • ポスト取付け用M4タップ穴
Mounted Cylindrical Lens in Cage System
Click to Enlarge

刻印の目盛により中央の位置にレンズが取り付けられます

当社のケージシステム用シリンドリカルレンズマウントCYCP/MならびにCYLCP/Mは、それぞれ30 mmと60 mmケージシステム内でシリンドリカルレンズほか長方形の光学素子を水平または垂直方向に保持します。 レンズは、2本のケージロッド(30 mmケージシステム用バージョンの型番ER2、60 mmケージシステム用型番ER3で接続する2本のアームに保持されます。

アームはケージロッドに沿ってスライドし、1.3 mm六角レンチ対応の#4-40止めネジ(セットスクリュ)2本を締め付けることにより固定されます。 各アームには光学素子保護のため、ゴムパッドが付いています。 CYCP/Mのゴムパッドは38.3 mm長、CYLCP/Mのゴムパッドは68.6 mm長です。ケージプレートは2本の別の#4-40止めネジによってケージロッドに締め付けられています。ケージプレートとアームはそれぞれ別に動き、固定することが可能です。

マウントにはM4タップ穴が付いていてØ12 mm~Ø12.7 mm(Ø1/2インチ)ポストに取付けられます。 CYCP/Mに付属するケージロッドは高さ16.8 mmまでの光学素子、CYLCP/M付属のケージロッドは高さ46.8 mmまでの光学素子を保持可能です。 さらに高さのある光学素子を保持する場合、付属品より長いケージロッドと交換するか、既存品に別のケージロッドを取付けることによって長くすることができますが、下部のアームを下げすぎるとポストにぶつかったり、アームや光学素子が貫通穴に重なる位置にあるとケージシステム内でマウントが使用できなくなりますのでご注意ください。

ケージプレートの両サイドには目盛が付いています。 大目盛は5 mm間隔、小目盛は1 mm間隔で刻印されています。 CYCP/Mの目盛は20 mmまで、CYLCP/Mの目盛は50 mmまでとなっております。 取り付けられた光学素子を中央に配置しやすいように、大目盛はプレートの中心線上に付けられています。 左の写真のようにシリンドリカル軸がアームと水平であれば、シリンドリカルレンズを中央に配置しやすくなります。

CYCP/Mの中央の穴にはSM1内ネジが付いていてØ25.4 mm(Ø1インチ)レンズチューブが取付け可能です。同様にCYLCP/Mの中央穴にはSM2内ネジが付いていてØ50.8 mm(Ø2インチ)レンズチューブが取付け可能です。 マウントとケージの接続についての詳細はCYCP/MならびにCYLCP/Mの製品ページをご覧ください。

+1 数量 資料 型番 - インチ規格 定価(税抜) 出荷予定日
CYCP Support Documentation
CYCP30 mmケージマウント、シリンドリカルレンズ用、#8-32タップ穴(インチ規格)
¥11,501
Today
CYLCP Support Documentation
CYLCP60 mmケージマウント、シリンドリカルレンズ用、#8-32タップ穴(インチ規格)
¥13,330
3-5 Days
+1 数量 資料 型番 - ミリ規格 定価(税抜) 出荷予定日
CYCP/M Support Documentation
CYCP/M30 mmケージマウント、シリンドリカルレンズ用、M4タップ穴(ミリ規格)
¥11,501
Today
CYLCP/M Support Documentation
CYLCP/M60 mmケージマウント、シリンドリカルレンズ用、M4タップ穴(ミリ規格)
¥13,330
Today
