光学テーブル用地震対策固定具

Click to Enlarge

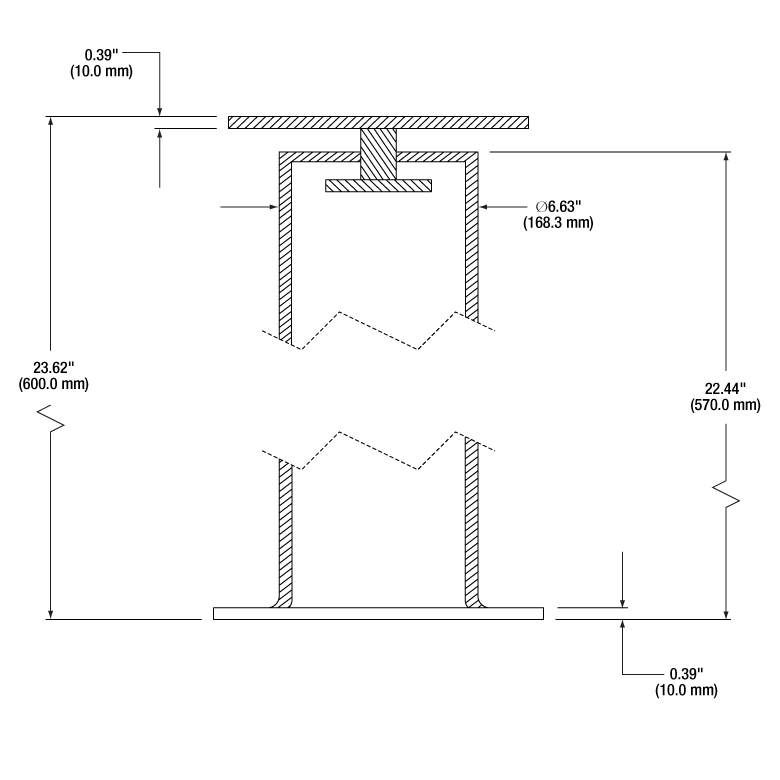

地震対策用固定具PTE600の概略図

特長

• 水平加速度1.4 Gに対して2500 kgの重量にまで耐える地震対策固定具4本セット
• 高さは2種類ご用意:600 mm、700 mm
• 2009年度国際建築基準(IBC)に準拠

当社の光学テーブル用地震対策固定具は、地震の際に光学テーブルトップの動きを抑制または停止するように設計されています。右の図でご覧いただけるように、固定具の上部プレートは本体から浮いた状態にあるため、テーブルをパッシブ型またはアクティブ型除振装置上で浮いた状態にすることができます。地震などで起きる大きな動きは固定具によって制限されます。この固定具は除振性能への影響が少なく、水平加速度1.4 Gに対してテーブルトップと積載物を合わせて 2500kgまでの重量に耐えられます。2009年度国際建築基準(IBC)に準拠していますが、詳細については当社までお問い合わせください。高さは当社の光学テーブル支柱の高さに合わせて600 mmと700 mmの2種類をご用意しております。固定型、パッシブ型、アクティブ型の支柱にご使用いただけます。

こちらの固定具はコンクリートの床にボルトで固定するように設計されています。床の構造に適したボルトをお選びいただくため、ボルトは付属していません。詳細は当社までお問い合わせください。

注: この固定具を光学テーブルに取り付けるには、テーブルの裏面に穴を追加工する必要があります。追加工のご注文については、当社までご連絡ください。製造・発送後のテーブルは地震対策用固定具用に改造できかねますのでご注意ください。地震対策用固定具は受注生産品のため、出荷までお時間をいただく場合がございます。
