テープ


  • Black Masking Tape
  • Color and Photoluminescent Vinyl Tape
  • Double-Sided Adhesive Tape
  • Conductive and Insulating Tapes

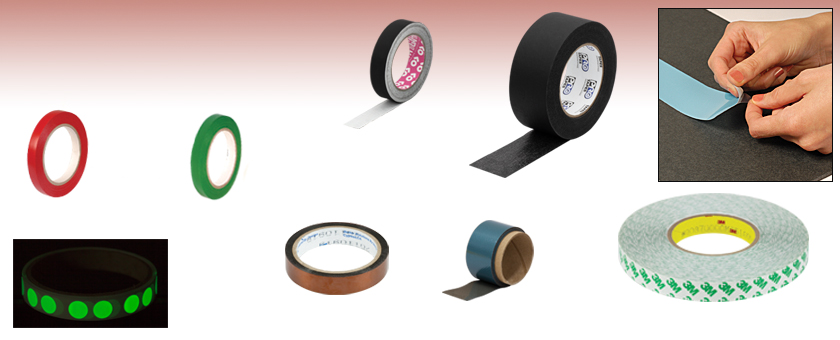

VTR-050

Red Vinyl Tape

VTG-050

Green Vinyl Tape

T205-1.0

Black Aluminum
Foil Tape

T743-2.0

Black Masking Tape

PLT2

Photoluminescent
Stickers (Shown
with the Lights off)

KAP22-075

Insulating Kapton Tape

TCDT1

Thermally Conductive
Double-Sided Tape

DST1950

Double-Sided Tape

TCDT2

Related Items


Please Wait

当社では、様々な研究用途に向けたテープをご用意しております。

テープのラインナップとして、以下のタイプのものを取り揃えています:

  • 一般用途向けまたは高性能黒色マスキングテープ
  • 遮光用黒色アルミ箔テープ
  • カラービニールテープ(赤、黄色、緑)
  • 両面接着テープ
  • 熱伝導両面テープ
  • カプトン電気絶縁用テープ
  • 蓄光ステッカ

Posted Comments:
Ivo Aubrecht  (posted 2019-06-18 07:34:13.99)
What is the carrier of your black masking types? What is the thickness? I would like to use a laser marker (at 1064nm, 10W) for cutting openings of various types in them and use them as masks in exposition of photoresist plates. Another application would be for defining an area of interest on a sample before its inspection by means of various devices - a microscope, a scatterometer, a spectrometer etc. In either case low tack and absolutely no residua after removing the mask is essential. I have had some experience with a low tack black tape for advertising purposes which I use to minimize reflections by the rear side of a photoresist plate. I verified that I can cut the opening with that laser marker. I would like to test your tapes too. I am planning to attend Laser World of ..2019 in Munich. Would it be possible to get sample amounts of the types (some 50-100cm)? Any recommendations which of the types would suit best?
llamb  (posted 2019-06-18 09:21:43.0)
Thank you for contacting Thorlabs. Our T137- tape is 0.0049" thick. Our T743- tape is 0.0065" thick. Our T205- tape is 0.0035" thick. I have reached out to you directly to discuss your application further and to discuss possible samples.

黒色マスキングテープ

Demonstration 1
Click to Enlarge
高性能黒色マスキングテープ
Demonstration 2
Click to Enlarge
黒色マスキングテープ
  • 幅25 mm と50 mmをご用意
  • 汎用または遮光用途の紙ベースのマスキングテープ
  • 完全遮光用アルミ箔テープ
  • 屑を残すことなく、簡単に手でちぎり、はがすことが可能
  • レーザの安全保護目的ではご使用いただけません。

当社では、2種類の黒色マスキングテープと1種類の黒色アルミ箔テープをご用意しています。すべての種類のテープは、屑を残すことなく手で簡単にちぎり、はがすことができます。黒色マスキングテープT137-1.0およびT137-2.0は、一般用途に使用できます。周辺光の透過を最小限にする必要がある用途には、高性能黒色マスキングテープT743-1.0またはT743-2.0をお勧めします。完全遮光が要求される用途や高出力用途向けには、非反射、難燃性のアルミ箔テープ T205-1.0またはT205-2.0をお勧めします。このアルミ箔テープは20 W、Ø6 mm、10.6 µmのレーザ光に曝し、10秒まで耐えられることがテスト済みです。

上記の写真では、約170 mW出力のコリメートLED(型番M530L2-C2)を用いて、黒色マスキングテープT137-2.0と比較して、T743-2.0が優れた遮光性を持っていることを示しています。下記は、様々な光の波長を各種テープへ入射した際の出力と透過率を測定した表です。

Black Tape Performance
Incident PowerMeasured Output Power (% Transmittance)
T137-2.0 Masking TapeT743-2.0 High-Performance Masking TapeT205-2.0 Aluminum Foil Tape
1.07 mW at 635 nm1.34 µW (0.13%)0.90 µW (0.08%)Zero (0%)
4.79 mW at 635 nm5.92 µW (0.12%)0.24 µW (< 0.01%)Zero (0%)
1.41 mW at 632.991a3.36 µW (0.24%)0.012 µW (< 0.01%)Zero (0%)
20.34 mW at 850 nmb28.74 µW (0.14%)1.04 µW (< 0.01%)0.0006 µW (< 1 x 10-5%)
  • 旧製品の安定化HeNeレーザHRS015(代替品はHRS015Bとなります)を使用して試験を行いました。
  • レーザーモジュールLDM850を使用して試験を行いました。
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
T137-1.0 Support Documentation
T137-1.0黒色マスキングテープ、25 mm x 55 mロール
¥1,323
Today
T137-2.0 Support Documentation
T137-2.0黒色マスキングテープ、50 mm x 55 mロール
¥2,223
Today
T743-1.0 Support Documentation
T743-1.0高性能黒色マスキングテープ、25 mm x 55 mロール
¥2,743
Today
T743-2.0 Support Documentation
T743-2.0高性能黒色マスキングテープ、50 mm x 55 mロール
¥5,486
Today
T205-1.0 Support Documentation
T205-1.0Customer Inspired! AT205黒色アルミ箔テープ、25 mm x 25 mロール
¥4,150
Today
T205-2.0 Support Documentation
T205-2.0Customer Inspired! AT205黒色アルミ箔テープ、50 mm x 25 mロール
¥7,985
Today

カラービニールテープ

  • 幅12.7 mmのビニールテープ
  • 長さ32.9 mのロール
  • 赤色、緑色、黄色

カラービニールテープは、ファイバーケーブル、電気ケーブル、ツールおよびサンプルの色分けに適した製品です。半光沢仕上げなので、油性マーカで書き込むことができます。このテープは室温での使用に適していますが、5 °C~76 °Cの環境下でもお使いいただけます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
VTR-050 Support Documentation
VTR-050赤色ビニールテープ、幅12.7 mm、長さ32.9 m
¥853
5-8 Days
VTG-050 Support Documentation
VTG-050緑色ビニールテープ、幅12.7 mm、長さ32.9 m
¥853
5-8 Days
VTY-050 Support Documentation
VTY-050黄色ビニールテープ、幅12.7 mm、長さ32.9 m
¥853
5-8 Days

両面接着テープ

  • 3M製、接着剤375を使用した白色両面テープ
  • 厚さ:0.26 mm、幅:19 mm、長さ50 m
  • 多くの材料に接着
  • 接着剤は高い剥離強度とせん断強度の耐久性
  • UV光、溶媒、可塑剤、および高温に耐性

この3M製のテープは、厚さ0.26 mmで両面に接着剤375が塗られています。基材はPVC製で、白い紙と緑のプリントライナが付いています。このテープは高い剥離強度とせん断強度を有していて、UV光、溶媒、可塑剤への耐性も優れています。また、長期の温度特性は70 °Cまで問題ありません。このテープは、光学素子、ハードウェア、ファイバ、センサなどの取付けなど、多くの用途にお使いいただけます。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
DST1950 Support Documentation
DST1950両面テープ、幅19 mm 、長さ50 m
¥3,518
5-8 Days

熱伝導両面テープ

  • アクリル接着剤を使った熱伝導両面テープ
  • 厚さ0.229 mm
  • 2種類のサイズをご用意:
    • TCDT1:幅25.4 mm x 長さ1219 mm
    • TCDT2:幅50.8 mm x 長さ610 mm
  • 熱硬化性接着剤、ネジやクリップによる取付けの代替として適した方法
  • 種々の表面に対する強い接着強度
  • 部品に損傷を与えることなく取外しが可能

この熱伝導両面接着テープは、二ホウ化チタンを混ぜた感圧アクリル接着剤を延伸アルミニウムのキャリアに塗布しており、優れた接着性を有しています。このテープは整合性を最大限にし、空洞を最小限にするために最新技術を用いたエンボスパターンが加工されており、熱的、機械的、環境的そして化学的に優れた特性を持つ製品となっています。この熱伝導両面テープは、ヒートシンクやサーマルプレートの部品取付けに利用でき、クリップやネジといった機械的な部品やシリコーンのような他の追加のサーマルコンパウンドを使用する必要がありません。必要がなくなれば、部品を傷めずに取り外すこともできます。

Item #TCDT1TCDT2
Construction
CarrierExpanded Al
ColorGrey
Thickness0.009" ± 0.001" (0.229 mm ± 0.03 mm)
Thermal
Thermal Impedance @ <1 psi0.25 °C-in2/W (1.7 °C-cm2/W)
Thermal Conductivity1.40 W/m-K
Electrical
Voltage BreakdownNA
Volume Resistivity0.013 ohm-cm
Flammability Rating (E140244)Not Rated
Lap Shear Adhesion70 psi (0.483 MPa)
Item #TCDT1TCDT2
Mechanical
Die Shear
Adhesion
Aluminum135 psi (0.931 MPa) @ 25 °C
25 psi (0.172 MPa) @ 150 °C
Copper115 psi (0.793 MPa) @ 25 °C
35 psi (0.241 MPa) @ 150 °C
Aluminum Oxide125 psi (0.862 MPa) @ 25 °C
40 psi (0.276 MPa) @ 150 °C
Creep
Adhesion
25°C, 12 psi (0.083 MPa)> 50 days
150°C, 12 psi (0.083 MPa)> 50 days
Adhesive CTE, -40 to 150 °C400 ppm/°C
Dimensions1" x 48"
(25.4 mm x 1219 mm)
2" x 24"
(50.8 mm x 610 mm)
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
TCDT1 Support Documentation
TCDT1熱伝導両面テープ、25.4 mm x 1219 mm
¥3,587
Today
TCDT2 Support Documentation
TCDT2熱伝導両面テープ、50.8 mm x 610 mm
¥3,025
Today

Kapton電気絶縁用テープ

Specifications
Width3/4" (1.9 cm)
Length36 yd (32.9 m)
Kapton TypeHN
Film Thickness1.0 Mil (0.03 mm)
Total Thickness2.5 Mil (0.07 mm)
ColorAmber
AdhesiveCross-Linked Silicon
Breaking Strengtha30 lb/in (5.4 kg/cm)
Elongation at Break60%
Adhesion to Steel18 oz/in (200 g/cm)
Dielectric Strength7,500 Volts
Insulation Class356 °F (180 °C)
Temperature Rangeb-100 °F to 500 °F (-73 °C to 260 °C)
Storage ConditionsDry Location between
55 °F and 85 °F (13 °C and 30 °C)
  • 幅2.5 cmで測定
  • 短期的かつ間欠的温度上昇であれば315 °Cまで使用可能
  • 取外し時に残渣を残さず、剥離が簡単
  • 広い使用可能温度: -73 °C~260 °C
  • 低温または高温環境で標準的な絶縁テープの代替品として使用可能
  • 絶縁用途、マスキング、梱包などに適した製品

この耐熱テープは、Dupont社のKapton®†フィルムに、シリコン接着剤を塗布したものです。このテープは難燃性で、短期的かつ間欠的温度上昇であれば315 ℃までの高温に耐え、電気と熱の両方を絶縁することができます。通常の絶縁テープと比較して、取外しが簡単で残渣を残さないので、梱包、一時的な部品固定や粉末塗装される対象物への使用に適します。

FDG Series Responsivity
Click to Enlarge
Kaptonテープははんだ付け時に電子基板の保護に使用できます。

Kaptonテープは、ワイヤやケーブルのテープ巻きに一般的に用いられるだけではなく、はんだ付け時の部品の保護にも使用可能です。このテープは、手はんだ付け工程と共に、フローはんだ付け工程などの自動工程でも効果を発揮します。電子機器の組み立て工程では、はんだ付けの前にKaptonテープを貼り付けて、電子基板の金メッキ接触端子にはんだが塗布されることを防ぎ、誤った電気接続の形成を防止する用途で使われています。このテープは、カッターナイフで簡単に切ることができるので、デバイスのポート部分の一時的なホコリよけとしても使用できます。

Kapton®はDuPont Electronics社の登録商標です。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
KAP22-075 Support Documentation
KAP22-075Kapton®テープ、1.9 cm x 32.9 m
¥2,321
Today

蓄光ステッカ

Photoluminescent Tape
Click to Enlarge

PLT2:照明オフ時
Photoluminescent Tape
Click to Enlarge

PLT2:照明オン時
  • 暗室での使用に便利
  • 設備、出入り口、通路やテーブル端などのマーキング用
  • Ø12.7 mm(Ø1/2インチ)の丸ステッカが1巻につき100枚
  • 発光時間:最大12時間

こちらのビニール製蓄光ステッカは、出入り口やテーブル端、通路などのマーキングに使用することによって、暗室の中でも安全かつ容易に動くことができるようになります。 暗室内の設備に貼れば、配置位置も簡単に分かります。 1巻につきØ12.7 mm(Ø1/2インチ)の丸型蓄光ステッカが100枚付いています。発光時間は最大12時間です。 右の写真では照明がオン時とオフ時のステッカの状態を比較しています。

各ステッカは3分未満でチャージします。 この蓄光ステッカのチャージや発光時間の詳細については、型番横の赤いアイコンをクリックしてください。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
PLT2 Support Documentation
PLT2Ø12.7 mm(Ø1/2インチ)蓄光ステッカ、100個入り
¥3,587
In Stock Overseas
