OCT用広帯域光ファイバーサーキュレーター

Polarization Independent
1280-1400 nm Operating Wavelength Range
SMF-28 Ultra Fiber Pigtails with FC/APC Connectors

CIR-1310-50-APC

FC/APC

Related Items

OCT Circulators & Couplers

Interferometers

1300 nm OCT Systems

Fabry-Perot Interferometers

Imaging Systems Overview

Please Wait

概要
Feedback

Parameter	Minimum	Maximum
Operating Temperature	0 °C	70 °C
Storage Temperature	-40 °C	85 °C
Operating Relative Humidity (%RH)	5	95
Storage Relative Humidity (%RH)	5	95
Optical Specifications
Operating Wavelength Range	1280 nm	1400 nm
Insertion Loss (Includes WDL, TDL, PDL, and 1 Connector)	-	1.6 dB
Isolation (Includes Wavelength, Temp, Polarization Dependence)	28 dB	-
Directivity (1→3)	50 dB	-
Polarization Dependent Loss	-	0.2 dB
Polarization Mode Dispersion	-	0.05 ps
Chromatic Dispersion	-	3 ps/nm
Return Loss (w/ Connectors)	45 dB	-
Optical Power Handling	-	500 mW
Mechanical Specifications
Packaging Dimensions	Ø 5.5 mm × (L) 38 mm
Fiber Type	SMF-28 Ultra
Pigtail Type and Length	900 μm Loose Tube, 1.0 ± 0.1 m
Connector	FC/APC (Angled) for Each Port

特長

動作波長範囲: 1280～1400 nm
1 mのシングルモードファイバ(SMF-28 Ultra) FC/APCコネクタ付き
挿入損失 (最大): 1.6 dB
光パワー(最大): 500 mW
偏光無依存型

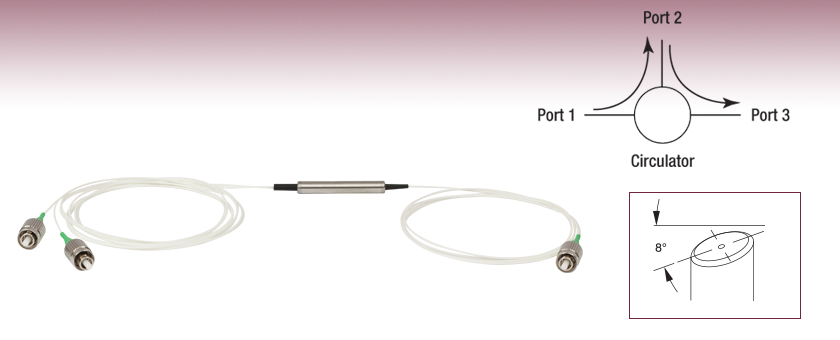

光ファイバーサーキュレータCIR-1310-50-APCは偏光無依存型で、3ポートの受動素子で、信号ルータとしての役割を果たす素子です。入力ファイバから入射した光は出力ファイバに導波されますが、出力ファイバに戻ってくる光は実質的に損失無しで第3のポートに送られます。ポート1に入射した光はポート3のファイバに送られず、ポート2に入射した光はポート1のファイバには送られません。このCIR-1310-50-APCがOCT用広帯域サーキュレータとして選ばれたのは、動作範囲内で波長依存性が少ないからです。この素子により、OCT干渉計からの出力の差分検出が可能になります。

光ファイバーサーキュレータのラインナップについては光ファイバーサーキュレータをご覧ください。
