TEC付き波長可変レーザー利得チップ


  • Wavelength Ranges Centered at 1050, 1220, 1320, 1450, 1550, or 1900 nm
  • Broadband Tunability
  • Thermoelectrically Cooled Half-Butterfly Assembly

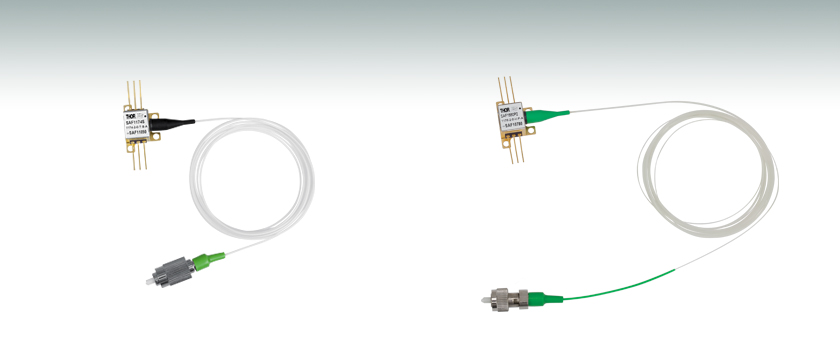

SAF1174S

CWL = 1320 nm,
SM Fiber

SAF1550P2

CWL = 1550 nm,
PM Fiber

Related Items


Please Wait
Item #ASE Center
Wavelength
ASE 3 dB
Bandwidth
Peak
Gain
Gain
Ripple
SAF1175S1220 nm80 nm17 dB0.5 dB
SAF1174S1320 nm80 nm35 dB0.35 dB
SAF1450S21450 nm100 nm20 dB0.4 dB (Max)
SAF1550S21550 nm80 nm17 dB0.6 dB (Max)
SAF1550P21550 nm80 nm17 dB0.6 dB (Max)
SAF1900S1900 nm150 nm18 dB1.5 dB

特別に記載がない限り、全ての値は典型値です。 詳細については、「仕様」タブをご参照ください。 「グラフ」タブには外部共振器構成で得られる典型的な性能が記載されています。

アイコンについて
 info icon下記の表内にあるこのアイコンをクリックしていただくことで、各製品の仕様書とグラフが記載してあるウィンドウを開くことができます。

特長

  • 外部共振器レーザに簡単に組み込めるマウント付き利得チップ
  • 熱電冷却(TEC)素子内蔵のハーフバタフライ型アセンブリ
  • ARコーティングが望ましくない反射を排除し、レーザの安定性、光出力パワー、スペクトル品質を向上
  • 1.0 m長(最短)のSMまたはPMのタイトタイプの被覆付きピグテールファイバ付き(FC/APCコネクタ付き)

当社の片面角度付き(SAF)の利得チップには、中心波長が1220、1320、1450、1550、1900 nmの光に対応した利得媒質がございます。外部共振器レーザ(ECL)に容易に組み込むことができるこの利得チップは、ARコーティング、角度付き導波路、高いパワーと広い波長可変範囲を特徴とする半導体光増幅器です。利得チップはハーフバタフライ型のパッケージに取り付けられていますが、このパッケージでは、端面からの出射光がコリメートされ、さらにFC/APCコネクタに結合されます。バタフライ型パッケージの中には、熱電冷却(TEC)素子とサーミスタがあり、付属のピンを介して制御可能(「グラフ」タブ参照)で、チューニングと動作温度の最適化が行えます。

モデルによっては、PMファイバやフリースペース用アイソレータをご提供するオプションも可能です。 お見積もりは当社までお問い合せください。

Other SAF Gain Chips: Chip on Submount or Heatsink
1220 nm1320 nm1450 nm1550 / 1590 nm1650 nm
Spec Sheetこのリンクをクリックしていただくと、性能に関する仕様やプロット図が記載された包括的なリストを含むドキュメントを開くことができます。

全ての数値は典型値です。さらに詳しい情報については、スペックシート(下記リンク)をご覧ください。ECL構成で得られる典型的な性能については、「グラフ」タブ内をご覧ください。

General Specifications
Item #Spec
Sheet
Reference CavityCWLaTuning
Rangea, b
Peak
Powera
Chip GaincGain RippleR1R2Chip Length
SAF1174SSpec SheetTLK-L1300Rd1310 nm100 nm50 mW35 dB0.35 dB0.005%10%e2 mm
SAF1550S2Spec SheetTLK-L1550Rd1550 nm120 nm40 mW17 dB0.6 dB (Max)0.005%10%e1 mm
SAF1550P2Spec SheetTLK-L1550Rd1550 nm120 nm40 mW17 dB0.6 dB (Max)0.005%10%e1 mm
  • 緑色に着色されている列の値は、「Reference Cavity」に記載されている共振器内で測定されたものです。異なる外部共振器では異なる性能仕様となります。
  • 10 dBポイント。
  • 利得曲線の中心におけるシングルパス光学利得。
  • こちらの製品は現在単品では販売しておりません。
  • SAFチップの反射特性を示した図(下記)参照。
ASE Specifications
Item #Center Wavelength (Typ.)3 dB Bandwidth (Typ.)ASE CurrentOperating Current (Typ.)Operating Current (Max)
SAF1174S1320 nm80 nm600 mA (Typ.)500 mA800 mA
SAF1550S21550 nm80 nm300 mA (Typ.)300 mA600 mA
SAF1550P21550 nm80 nm300 mA (Typ.)300 mA600 mA

注: SAF利得チップの内部の偏光は水平です。

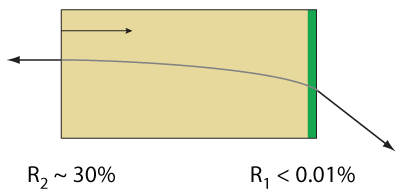

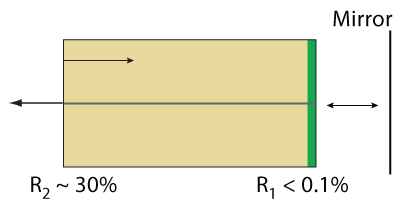

SAF Reflectivity Drawing

*全てのSAFシリーズのモデルではR2 = 10%。ただし、SAF1900SではR2 = 20%。

リトロウ型可変レーザーキット*を使用したSAF利得チップ発振の典型的な特性

SAF利得チップの革新的な設計により、キャビティ内の利得チップの端面から望ましくない戻り光を除去しているため、外部共振器レーザの使用に適しています。 このデバイスキットは、幅広い用途の外部共振器への組込みに適しています。下記は、典型的スペクトルとパッケージデバイスの詳細です。

*リトロウ型可変レーザーキットの販売は終了しています。

Item #Center WavelengthPower vs. CurrentPower Spectrum

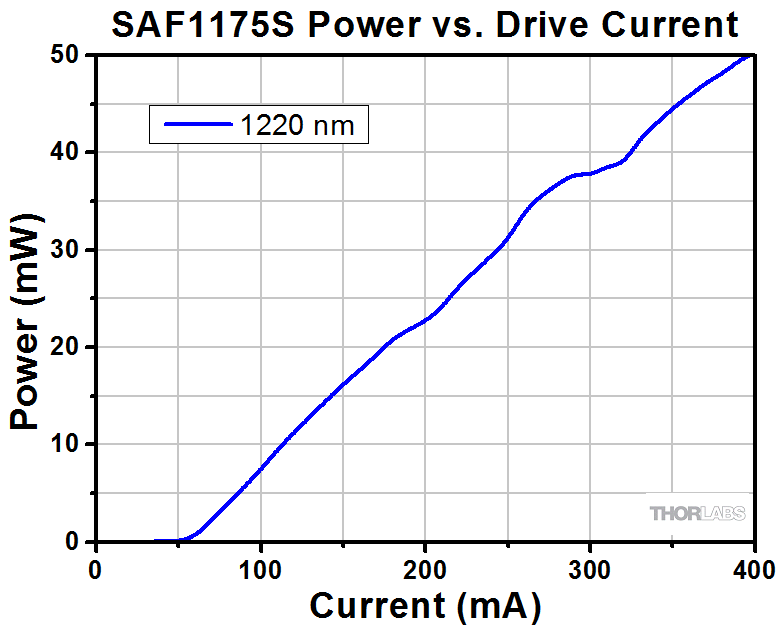

SAF1175S1220 nmSAF1175S Power Versus CurrentSAF1175S Power Spectrum

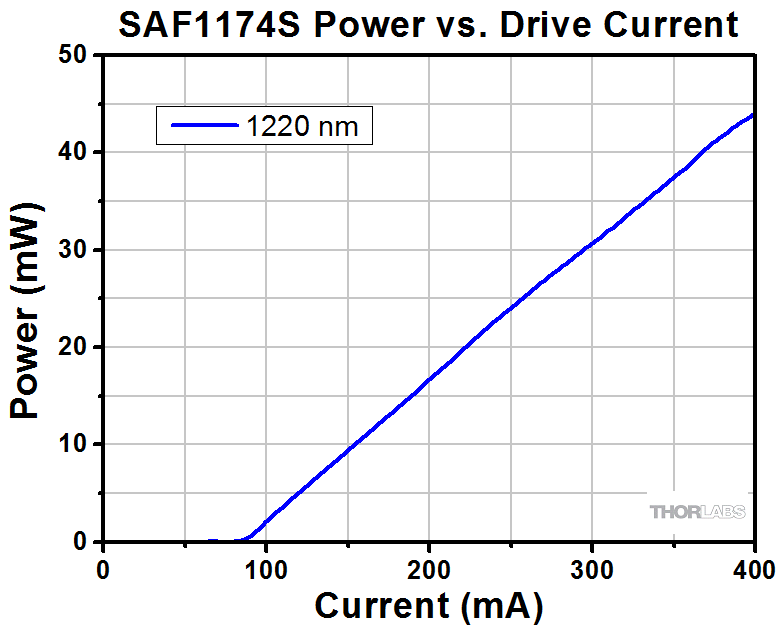

SAF1174Sa1320 nmSAF1174S Power Versus CurrentSAF1174S Power Spectrum

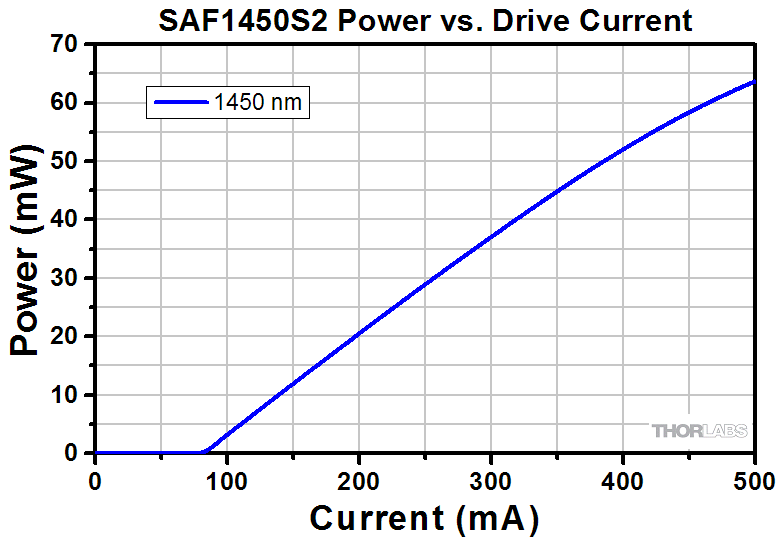

SAF1450S21450 nmSAF1550S2 Power vs. CurrentSAF1550S2 Power Spectrum

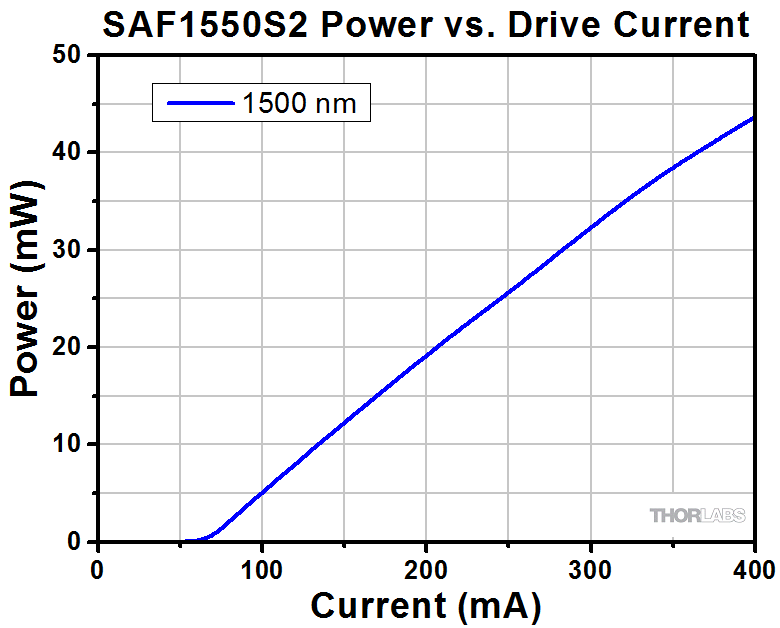

SAF1550S21550 nmSAF1550S2 Power vs. CurrentSAF1550S2 Power Spectrum
SAF1550P21550 nmSAF1550P2 Power vs. CurrentSAF1550P2 Power Spectrum

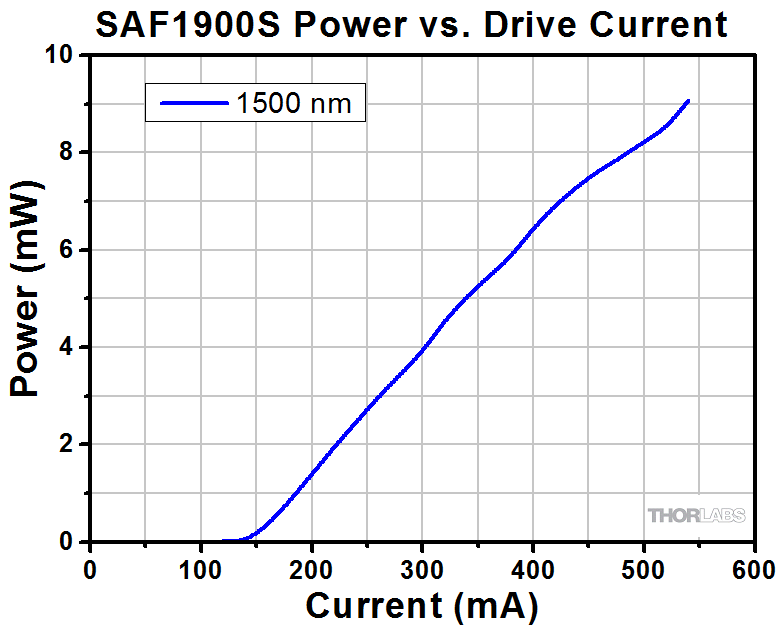

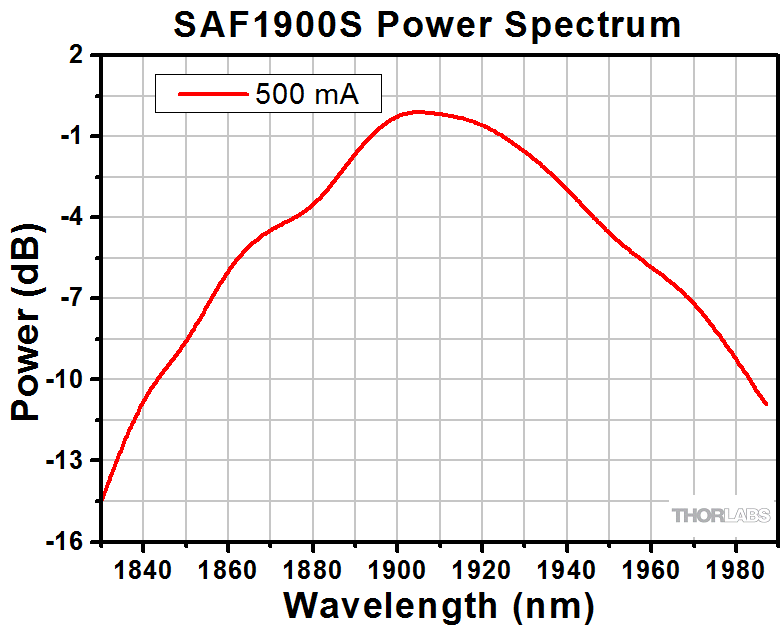

SAF1900S1900 nmSAF1900S Power Versus CurrentSAF1900S Power Spectrum

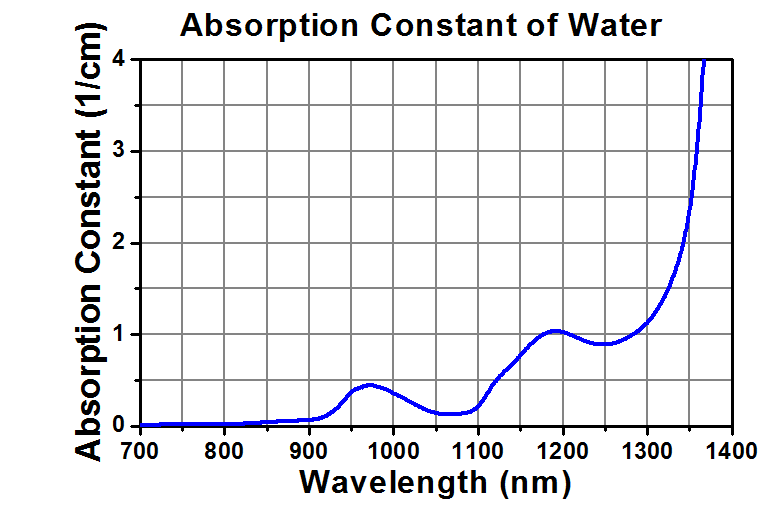

  • 波長1350~1380nmでは水分吸収による出力の変動にご留意ください。

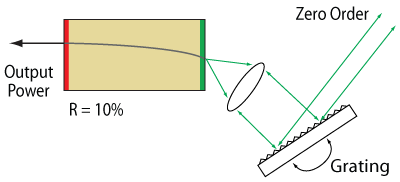

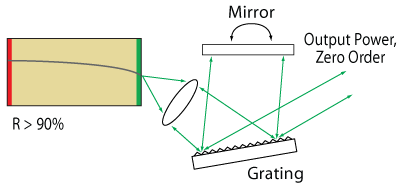

リトロウ基本構成

Basic Littrow Configuration

ファイバ結合出力SAF利得チップ

SAF Gain Chip


Posted Comments:
user  (posted 2021-04-15 16:07:32.21)
What material six pins are made out of ?
YLohia  (posted 2021-04-15 11:56:54.0)
The pins are made of kovar and are plated with gold.
Jin Ahn  (posted 2020-11-01 08:40:15.42)
Hello, I am currently using TLK_L1550R in order to tune SAF1550S2 gain chip. However, I am currently having issue with setting 1st order diffraction maximum grating. From the manual on page 11(step12), it mentions that 1st order diffraction maximum can be set up by rotating the grating and locating its strongest diffraction with the included IR viewing card. But what does this visually mean on IR card?
YLohia  (posted 2020-11-10 04:12:41.0)
Hello, thank you for contacting Thorlabs. The strongest diffraction would be the beam that produces the brightest spot on the IR card.
JIN Ahn  (posted 2020-06-10 00:51:53.45)
Hi, I'm currently using ITC110 in order to control the TEC and laser current for SAF1550S2 gain chip. However, I'm having some issue with the thermistor on the gain chip. From multi-meter, I get open line reading on gain chip thermistor. What could be the problem here?
YLohia  (posted 2020-06-10 03:48:02.0)
Hello, thank you for contacting Thorlabs. We are sorry to hear about the issues you are experiencing. This sort of issue usually occurs due to incorrectly wiring the thermistor connections to the temperature controller or a short somewhere in your temperature sensor. I have reached out to you directly to discuss this further.
nick Yang  (posted 2020-05-26 22:03:26.033)
Hi, I'm requesting inquiry in terms of operating SAF1550S2. We have noticed that the gain chip's TEC is operated with thermistor. We wanna know the thermistor specs in order to convert resistance value in terms of Celsius. Is there a way that we can get in touch with the thermistor spec sheets?
YLohia  (posted 2020-05-27 09:27:30.0)
Hello, thank you for contacting Thorlabs. These SAFs contain a 10 kOhm thermistor with the following Steinhart Coefficients: A: 1.129241E-03; B: 2.341077E-04; C: 8.775468E-08; The theoretical Beta value is 3870 at 25 C.
guillaume.paradis  (posted 2018-08-01 12:12:19.907)
Would it be possible to have the angled facet output be pigtailed?
YLohia  (posted 2018-08-08 09:00:07.0)
Hello, thank you for contacting Thorlabs. I will reach out to you directly about our custom capabilities.
gksthf666  (posted 2017-04-24 11:50:33.363)
To whom it may concern, Greetings, I'm Hansol Jang and I'd like to get some customized SAF1550S2. Can I get a SAF1550S2 without an integrated isolator? An integrated isolator makes some problems in my research. Also, can I select reflectances of both facet? Best, Hansol Jang
tfrisch  (posted 2017-05-02 10:18:26.0)
Hello, thank you for contacting Thorlabs. I will reach out to you directly about our custom capabilities.
tcohen  (posted 2013-01-14 13:10:00.0)
Response from Tim at Thorlabs: Thank you for contacting us! We are currently working on developing a 780nm SAF gain chip, fiber-coupled in a half-butterfly package. It would be feasible to incorporate an optical isolator at this wavelength in the half-butterfly package. We will contact you directly to keep you updated.
jikim  (posted 2013-01-08 17:44:46.747)
could you manufacture a TFP780A with a fiber output together with an optical isolator? The optical isolator has small priority, but the fiber output is required. And could you produce a TFP780A with an angled facet at R1? I look forward to hearing from you soon.
Adam  (posted 2010-04-09 15:39:09.0)
A response from Adam at Thorlabs: The fiber used in the SAF1176S is SMF-28. We will correct the drawing on the website so it references the correct part number.
user  (posted 2010-04-09 14:56:57.0)
The SAF1176S autocad drawing is reffering to a SAF1175 device(1220 nm) with a 1060 fiber. What fiber is used in the SAF1176S?

SAF利得チップ

Limited Stock Icon

SAF1175S、SAF1450S2、SAF1900Sは在庫がなくなり次第、販売終了となり代替品はございません。こちらの製品をライン生産でお使いの場合は当社までお問い合わせください。

  • リトロウ型共振器用に設計
  • SMまたはPMのタイトタイプの被覆の付いた1.0 m長(最短)のピグテールファイバ、FC/APCコネクタ

当社の片面角度付き(SAF)の利得チップは、中心波長が1220、1320、1450、1550、1900 nmの光に対応する設計です。 中心波長が1220、1320、1450または1550 nmのタイプ(SAF1175S、SAF1174S、SAF1450S2、SAF1550S2、SAF1550P2)では、ファイバへの出射側に光アイソレータが組み込まれているので、利得チップは後方反射から保護されてレーザ安定性が向上します。

個別のSAF利得チップが通電テストなどで厳しく検査されているので、製品の長期安定性と仕様への準拠が保証されています。 典型的な性能特性については「仕様」タブをご参照ください。 シリアル番号のついた個別の利得チップのパッケージに、詳しい試験報告書が添付されて納品されます。

性能仕様の詳細については下記のアイコンinfo iconをクリックしてください。

ASE Specifications
Item #InfoCenter Wavelength (Typ.)3 dB Bandwidth (Typ.)ASE CurrentOperating Current (Typ./Max)
SAF1175Sinfo1220 nm80 nm200 mA (Typ.)200 mA/ -
SAF1174Sinfo1320 nm80 nm600 mA (Typ.)500 mA/800 mA
SAF1450S2info1450 nm100 nm500 mA (Max)-/500 mA
SAF1550S2info1550 nm80 nm300 mA (Typ.)300 mA/600 mA
SAF1550P2info1550 nm80 nm300 mA (Typ.)300 mA/600 mA
SAF1900Sinfo1930 nm150 nm400 mA (Typ.)500 mA/800 mA
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
SAF1175S Support Documentation
SAF1175Sマウント付きSAF利得チップ、ハーフバタフライパッケージ、中心波長1220 nm、SMファイバ
¥372,649
Lead Time
SAF1174S Support Documentation
SAF1174Sマウント付きSAF利得チップ、ハーフバタフライパッケージ、中心波長1320 nm、SMファイバ
¥372,649
5-8 Days
SAF1450S2 Support Documentation
SAF1450S2マウント付きSAF利得チップ、ハーフバタフライパッケージ、中心波長1450 nm、SMファイバ
¥372,649
Lead Time
SAF1550S2 Support Documentation
SAF1550S2マウント付きSAF利得チップ、ハーフバタフライパッケージ、中心波長1550 nm、SMファイバ
¥372,649
Lead Time
SAF1550P2 Support Documentation
SAF1550P2マウント付きSAF利得チップ、ハーフバタフライパッケージ、中心波長1550 nm、PMファイバ
¥394,172
5-8 Days
SAF1900S Support Documentation
SAF1900Sマウント付きSAF利得チップ、ハーフバタフライパッケージ、中心波長1900 nm、SMファイバ
¥372,649
Lead Time
