Products Home高さ調整スペーサ
- Easily Adjust Optic Heights
- Thicknesses Available from 0.01" (0.25 mm) to 2" (50 mm)
- Equipped with an Array of Mounting Holes and Slots

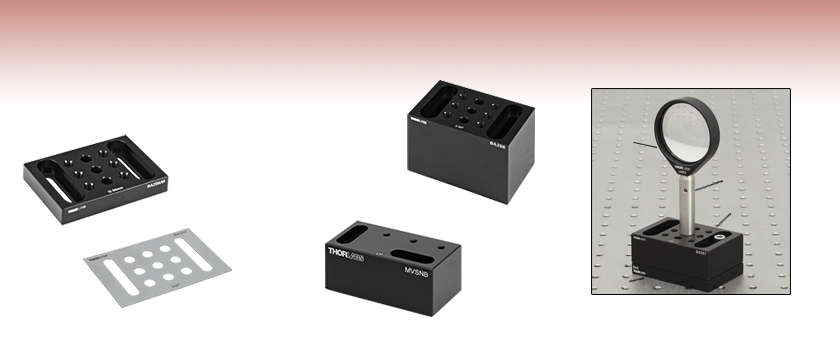

BA2S6/M
12.5 mm Thick Spacer
BA2S1
0.010" Thick Spacer
BA2S8
2.0" Thick Spacer
LMR2
with Lens
TR Post
BA2
Base
BA2S7
Spacer
MVSNB
1.69" Thick Spacer
Please Wait
Click to Enlarge

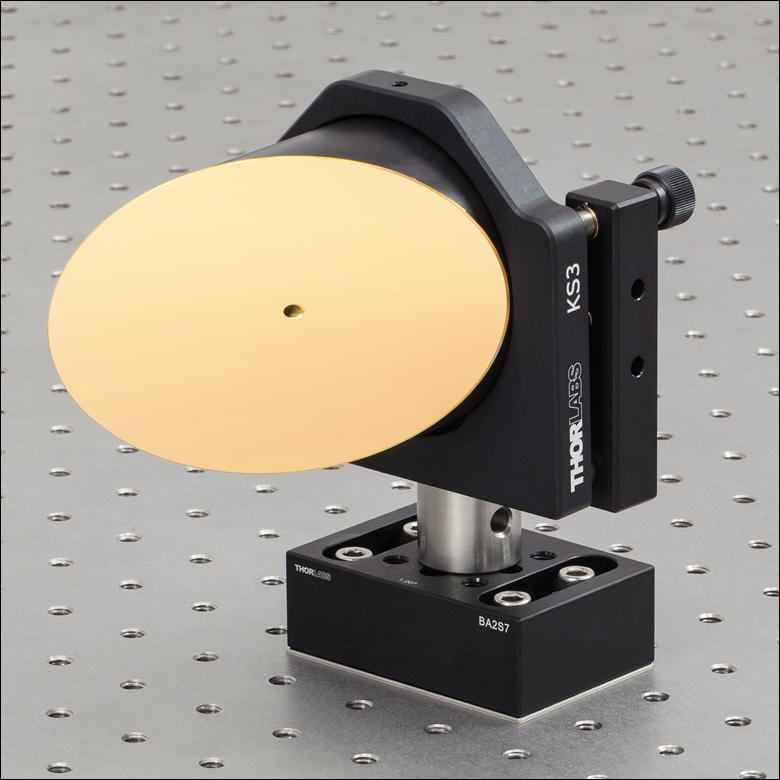

Figure 1.1 Ø76.2 mm光学素子用固定式キネマティックマウントが、BA2S3(/M)(ブレッドボードのすぐ上の銀色のスペーサ)とBA2S7(/M)(黒色のスペーサ)上に取り付けられています。
特長
- 固定高さで光学系を迅速かつ安定的に調整
- 厚さ：0.25 mm～50 mm
- 様々な穴パターン(詳細は下記参照)
こちらの高さ調整スペーサ(型番MVSNB/Mを除く)は、当社の取付プレートBA2/Mの外径をベースに、ビーム高に対応できるよう様々な厚さで取り揃えております。薄いスペーサ3枚はステンレススチール製、厚いスペーサ6枚は黒アルマイト加工アルミニウム製です。各スペーサには、M6キャップスクリュ用の2つのスロットと、タップあり・なし、貫通・非貫通の穴が配置されています(詳細は以下の表を参照)。スペーサBA2Sx/Mの穴とスロットの構成により、複数のプレートをキャップネジで固定し、特定の高さの光学系を簡単に作ることができます。高さ調整スペーサMVSNB/Mには、M6キャップスクリュに対応するスロット穴が互いに垂直の位置に2つ、そしてM6 x 1.0用タップ穴が3つ付いています。
| Posted Comments: | |
| No Comments Posted |
ズーム| Item # | Thickness | Mounting Options | Material |
|---|---|---|---|
| BA2S1 | 0.010" (0.25 mm) | • 2 Clearance Slots: Ø0.27" (Ø6.7 mm) • 9 Through Holes: Ø0.27" (Ø6.7 mm) | Stainless Steel |
| BA2S1/M | 0.25 mm (0.010") | ||
| BA2S2 | 0.025" (0.64 mm) | ||
| BA2S2/M | 0.50 mm (0.020") | ||
| BA2S3 | 0.050" (1.27 mm) | ||
| BA2S3/M | 1.25 mm (0.049") |
ズーム| Item # | Thickness | Mounting Options | Material |
|---|---|---|---|
| BA2S4 | 0.15" (3.8 mm) | • 2 Clearance Slots: Ø0.27" (Ø6.7 mm) • 9 Through Holes: Ø0.27" (Ø6.7 mm) | Black Anodized Aluminum |
| BA2S4/M | 4.0 mm (0.16") | ||
| BA2S5 | 0.25" (6.4 mm) | • 2 Clearance Slots: Ø0.27" (Ø6.7 mm) • 3 Through Holes: Ø0.27" (Ø6.7 mm) • 6 Taps: 1/4"-20 (M6 x 1.0) | |
| BA2S5/M | 6.25 mm (0.25") |
ズーム| Item # | Thickness | Mounting Options | Material |
|---|---|---|---|
| BA2S6 | 0.50" (12.7 mm) | • 2 Counterbored Slots: Accept 1/4" (M6) Cap Screws • 6 Mounting Holes: 1/4"-20 (M6 x 1.0) • 3 Counterbored Holes: Accept 1/4" (M6) Cap Screws | Black Anodized Aluminum |
| BA2S6/M | 12.5 mm (0.49") | ||
| BA2S7 | 1.00" (25.4 mm) | ||
| BA2S7/M | 25.0 mm (0.98") | ||
| BA2S8 | 2.00" (50.8 mm) | ||
| BA2S8/M | 50.0 mm (1.97") |
ズーム| Item # | Thickness | Mounting Options | Material |
|---|---|---|---|
| MVSNB | 1.69" (43.0 mm) | • 2 Counterbored Slots for 1/4"-20 (M6) Cap Screws • 3 Mounting Holes: 1/4"-20 (M6 x 1.0) | Black Anodized Aluminum |
| MVSNB/M | 43.0 mm (1.69") |
高さ調整スペーサ
