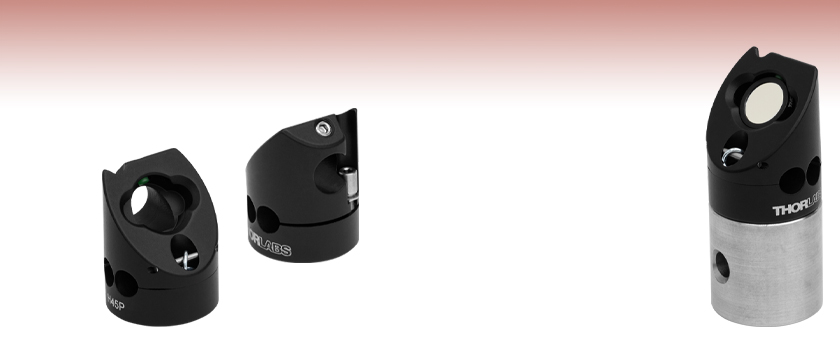

調整機能付き45°マウント、Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用

Click to Enlarge

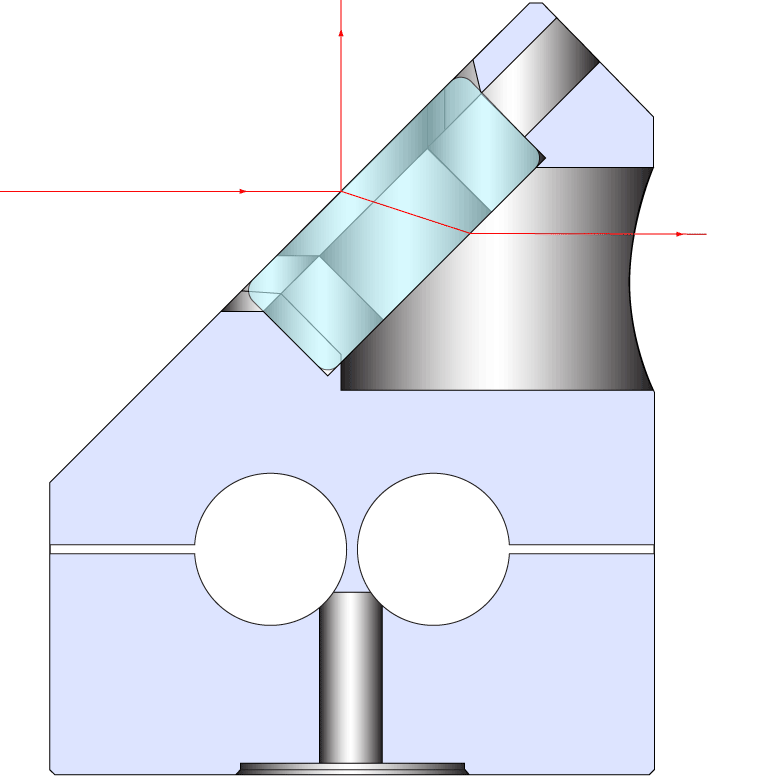

Figure 1.2 マウントHP45(/M)は貫通穴を利用してビームスプリッタとして使用することができます。

Click to Enlarge

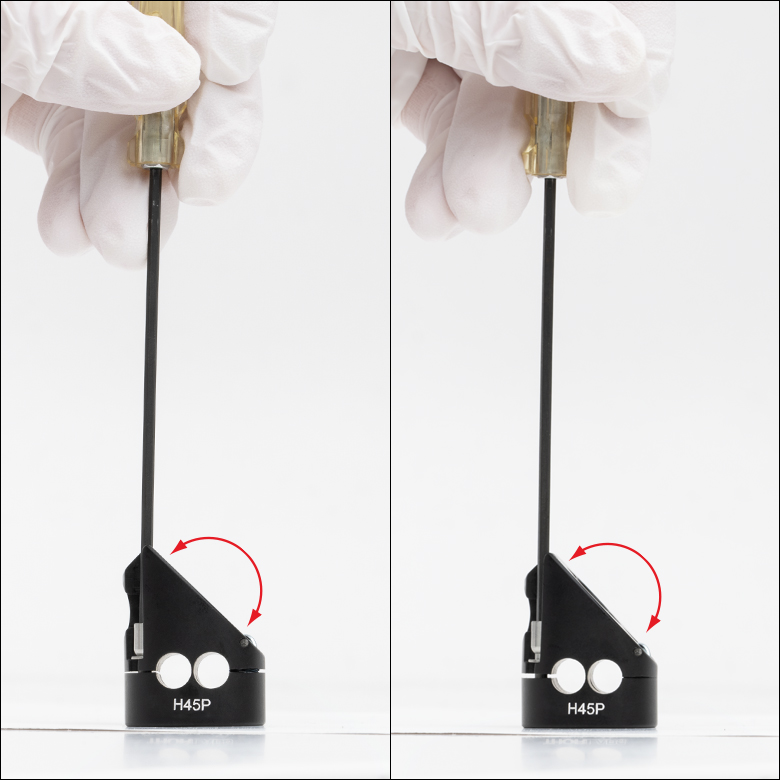

Figure 1.1  マウントHP45(/M)の背面にある調整ネジで±1.5°のチルト調整が可能です。

特長

• Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子用の調整機能付き45°マウント
• ±1.5°のチルト調整
• M4 x 0.7取付け用タップ穴

当社の調整機能付き45°マウントは、Ø12 mm～Ø12.7 mm(Ø1/2インチ)光学素子を直接取り付けることができます。マウントには、±1.5°のキネマティックなピッチ調整(Figure 1.1参照)が可能なフレクシャー機構が付いています。ピッチ調整はマウントの背面にある調整ネジで行えます(2.0 mm六角レンチ使用)。貫通穴の有効径はØ6.1 mmとなっており、ミラーのような光を透過しない光学素子に加え、ビームスプリッタのような透過光を利用する素子にも適用できます。光学素子は、先端がナイロン製の2.0 mmロックネジで固定します。また、ベース部分のM4 x 0.7タップ穴により、当社のポスト製品に直接取り付けることができます。

当社ではミラーマウントKM100またはKM200用の45°取付アダプタMA45-2、MA45-50/Mや、標準的なPolaris Ø25.4 mm(Ø1インチ)キネマティックミラーマウント用の45°取付アダプタPOLARIS-MA45/Mもご用意しています。
