Ø50.8 mm(Ø2インチ)円形ケージプレート、30 mmケージシステム用、SM1内ネジ

特長

• 30 mmケージシステム対応
• CP38: SM1内ネジ付き、Ø50.8 mm(Ø2インチ)ネジ加工無しの外径
• CP38T: SM1内ネジとSM2外ネジ付き
• Ø50 mm～Ø50.8 mm(Ø2インチ)光学素子用オプトメカニクスマウントにケージアセンブリを取り付け可能
• ポスト取り付け不可

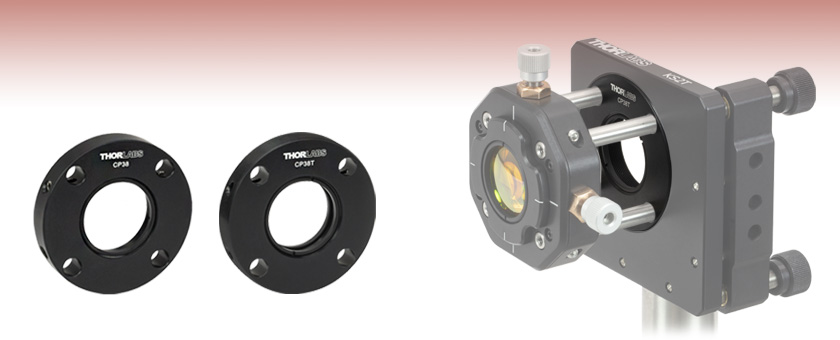

CP38とCP38Tは、小型のケージサブアセンブリをØ50 mm～Ø50.8 mm(Ø2インチ)光学素子(キネマティックミラーマウントKS2など)用マウントや、SM2ネジ(SM2シリーズレンズチューブなど)付きマウントに取り付ける際にお使いいただけます。どちらのプレートにも厚さ5 mmまでのØ25 mm～Ø25.4 mm(Ø1インチ)光学素子取付用のSM1ネジ穴があります。さらに厚みのある光学素子やアクセサリの取付けには、当社のSM1ネジ付きレンズチューブのページをご覧ください。ケージロッドは側面の2.0 mm六角ネジ(セットスクリュ)でケージロッドに固定できます。固定リングSM1RRが1個付属します。なお、Ø25 mm～Ø25.4 mm(Ø1インチ)光学素子をSM1ネジ付き穴に取り付けるには、固定リングSM1RRが2個必要となりますのでご留意ください。

ケージプレートCP38はネジ加工のないØ50.8 mm(Ø2インチ)の外径で、止めネジ付きØ50 mm～Ø50.8 mm(Ø2インチ)光学素子用マウントでの使用に適しています。CP38TにはSM2外ネジが付いています。
