高精度測定用ツール


  • Caliper, Micrometer, and Indicator Available
  • High-Resolution Digital Readouts
  • Display Imperial or Metric Units

DIGC6

Caliper

CPM1

Micrometer

DGM05

Displacement Indicator
(Includes Barrel Adapter)

Ø3/8" to Ø1/2" Barrel Adapter

Related Items


Please Wait

こちらでは、高精度な測定のためのデジタルノギス、デジタルマイクロメータ、デジタルインジケータをご紹介しています。


Posted Comments:
technicalmarketing  (posted 2008-01-22 16:38:13.0)
Thank you for pointing out the mispelled word.
pmirer  (posted 2008-01-22 14:15:05.0)
http://www.thorlabs.com/NewGroupPage9.cfm?ObjectGroup_ID=1423&pn=AGR1 Not to nitpick, but this page includes a link to "vices." "Vises" are used to hold workpieces. "Vices" include gambling, drinking, etc. Paul
TechnicalMarketing  (posted 2007-10-16 15:17:25.0)
Thank you for pointing out that the presentation was missing the accuracy specification; it has now been added to the presentation. We are continually working to improve the content of our web pages in order to serve our customers and the value of user feedback in this effort is immense. The SBC-COMM can be used to interface the CPM1 with a computer; however the SBC-COMM was designed to be used with a Soleil-Babinet compensator. As a result, the included programs only include one micrometer specific LabVIEW VI with limited functionality (it only reads the output of the micrometer).
acable  (posted 2007-10-11 19:48:40.0)
Does the computer interface SBC-COMM sold with the Soleil-Babinet compensator also work for th CPM1, same question applies to the digital micrometer head that appears to be made by the same manufacturer.
acable  (posted 2007-10-11 19:41:53.0)
Please provide the resolution, precission, and accuracy of your measurement tools. Saying that the device accurately reads up to 0.001", implies that the accuracy specification (which is missing) would apply only to measurements of less than 0.001" which is not reasonable for these devices. For the calipers as well as the micrometer it seems that the number given for the strangely worded accurately reads specification is actually the display resolution which for a digital device is typically the resolution. What i really need to know is what the accuracy of the device.
acable  (posted 2007-08-27 15:00:31.0)
It would be nice to have the digital micrometer head as a Rleated Product.

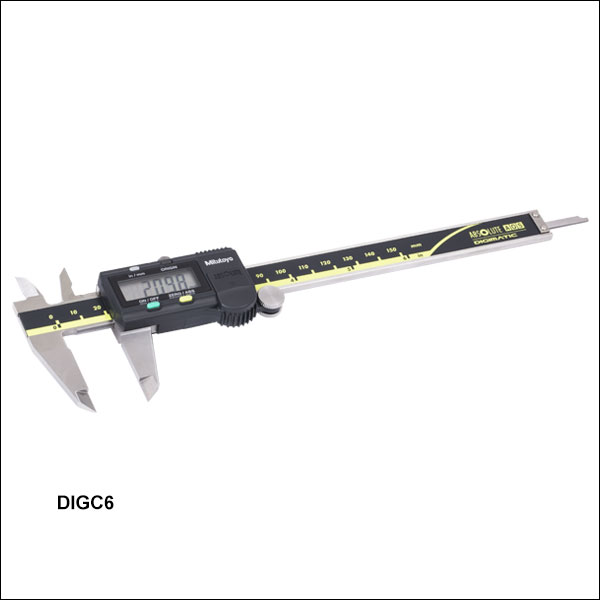

デジタルノギス


Click to Enlarge
ミラーの直径を測定するデジタルノギスDIGC6
Specifications
Measurement Range6.00" (150 mm)
Resolution10 µm  (0.0005")
Accuracya±25.4 µm (±0.001")
Contact PointsCarbide-Tipped
  • 量子化誤差は含まれておりません。
  • 測定寸法: 最大150 mm
  • 3種類の測定寸法
  • 刻み目付きハンドルのサムホイール
  • プッシュボタンでインチ規格からミリ規格に変換
  • ノギスの位置をつまみネジで固定

デジタルノギスDIGC6には目盛が刻印されていて、ミリ規格とインチ規格の切り替えができるリニアエンコーダが付いています。ノギスの最大測定距離は150 mmです。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
DIGC6 Support Documentation
DIGC6デジタルノギス
¥19,553
Today

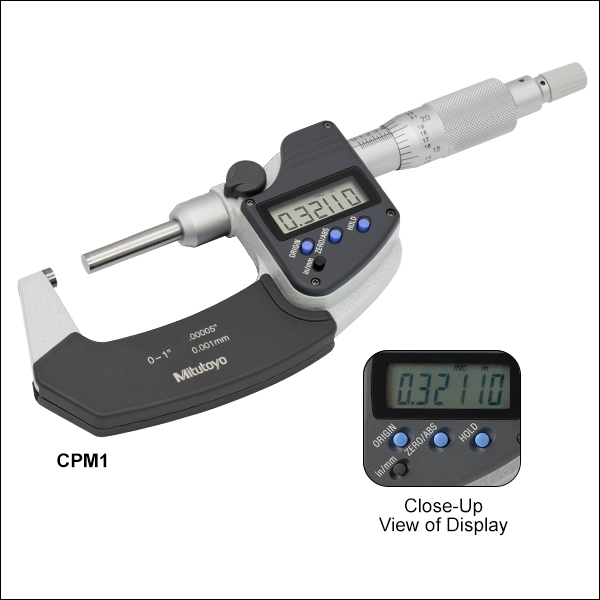

デジタルマイクロメータ

micrometer face plate
Click to Enlarge
表示部分の拡大写真
Specifications
Measurement Range1.00" (25.4 mm)
Resolution1 µm (0.00005")
Accuracya±3.8 µm (±0.000150")
Contact PointsCarbide-Tipped
  • 量子化誤差は含まない
  • 測定寸法:最大25.4 mm
  • リニアエンコーダによるデジタル読み出し
  • プッシュボタンでインチ規格からミリ規格に変換
  • ノギスの位置をつまみネジで固定
  • SPCシステムに対応

CPM1は、物質の厚さを精密に測定するのに適した検査機器です。非回転式カーバイドチップ付きスピンドルにより検査対象へのトルクを除去できるので、検査対象の変形や摩擦を最小に抑えながら精密な測定を行なうことが可能です。SBC-COMMは当社のSBCシリーズバビネソレイユ補償板用に設計されていますが、CPM1をコンピュータと接続させるためにもお使いいただけます。パッケージSBC-COMMには、RS-232インターフェイスでCPM1とコンピュータを接続するのに必要な機器と、マイクロメータに表示される出力位置を読み取るシンプルなLabVIEW™ VIが入っています。

+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
CPM1 Support Documentation
CPM1デジタルマイクロメータ
¥130,969
5-8 Days
SBC-COMM Support Documentation
SBC-COMMバビネソレイユ補償板用RS-232インターフェイス&LabVIEWドライバ
¥99,740
Today

デジタルインジケータ

Specifications
Measurement Range1/2" (12.7 mm)
Resolution1 µm (0.00005”)
Accuracya<2 µm (0.0001")
Hysteresisa<2 µm (0.0001")
Repeatabilitya<2 µm (0.0001")
Mounting BarrelØ3/8" (9.5 mm)
Measuring Force≤1.5 N
Battery Life~18,000 Hours, Continuous Use
Contact PointCarbide-Tipped
  • 20 °Cで通常動作時、量子化誤差を除く
  • 測定範囲:12.7 mm
  • ミリ表示とインチ表示をボタン1つで切り替え
  • Ø9.5 mm取付けバレル(Ø9.5 mmからØ12.7 mm(Ø1/2インチ)に変換するバレルアダプタRBA1が付属)
  • PC接続用のSPC出力端子(SPCケーブルは付属していません)

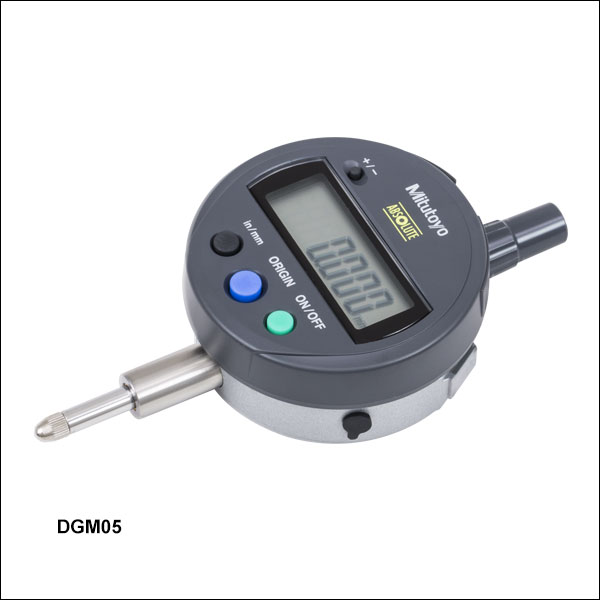

デジタルインジケータDGM05は、ステージの現在位置や、ブレッドボード光学テーブルの平坦度などを点検するのに使用される検査用ツールです。 測定範囲は12.7 mmで、読みやすいLCD画面が付いています。前面にはLCD画面のほかに、ミリ表示とインチ表示の切り替え、初期位置のリセット、軸に対するカウント方向の切り替え、電源のオン・オフなどのボタンがついています。PCへの接続は上部にあるSPC出力端子経由で行います。しかしSPCケーブルは付属していません。

ユニットの取付けバレルはØ9.5 mmですが、Ø9.5 mmからØ12.7 mm(Ø1/2インチ)に変換するバレルアダプタRBA1が付属しているので、取り付け方法の幅が広がります。右の写真では2種類の取付け方法をご紹介しています。写真下のView Metric Product List のリンクをクリックするとキットの製品リストがご覧いただけます。

Digital Indicator
Click to Enlarge
インジケータDGM05を使用して当社の移動ステージMT1A(/M)の移動範囲を検査
取付けキット
Digital Indicator
Click to Enlarge
キットとしてご注文の場合にはリンクをご参照ください:
View Imperial Product List
型番数量Description
Digital Indicator
DGM051デジタルインジケータ
Mounting Hardware
BA2R1マグネットベース、2インチ x 3インチ x 3/8インチ(インチ規格)
RA901直角ポストクランプ、Ø1/2インチポスト用、3/16”六角穴(インチ規格)
TR21Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ2インチ(インチ規格)
View Metric Product List
型番数量Description
Digital Indicator
DGM051デジタルインジケータ
Mounting Hardware
BA2R/M1マグネットベース、50 mm x 75 mm x 10 mm(ミリ規格)
TR50/M1Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ50 mm(ミリ規格)
RA90/M1直角ポストクランプ、Ø12.7 mmポスト用、5 mm六角穴(ミリ規格)
Digital Indicator
Click to Enlarge
キットとしてご注文の場合にはリンクをご参照ください:
View Imperial Product List
型番数量Description
Digital Indicator
DGM051デジタルインジケータ
Mounting Hardware
MB1751高耐荷重マグネットベース、ON/OFF切り替え可能、1/4"-20ネジ切りスタッド付き(インチ規格)
SWC2回転式ポストクランプ、360°連続調整可能、3/16”六角穴(インチ規格)
TR42Ø1/2インチポスト、#8-32ネジ、1/4”-20タップ穴付き、長さ4インチ(インチ規格)
View Metric Product List
型番数量Description
Digital Indicator
DGM051デジタルインジケータ
Mounting Hardware
MB175/M1高耐荷重マグネットベース、ON/OFF切り替え可能、M6ネジ切りスタッド付き(ミリ規格)
SWC/M2回転式ポストクランプ、360°連続調整可能、5 mm六角穴(ミリ規格)
TR100/M2Ø12.7 mmポスト、M4ネジ、M6タップ穴付き、長さ100 mm(ミリ規格)
+1 数量 資料 型番 - ユニバーサル規格 定価(税抜) 出荷予定日
DGM05 Support Documentation
DGM05デジタルインジケータ
¥40,232
5-8 Days
