Products Homeマイクロメーターヘッド、移動量50 mm
- 50 mm Travel Range
- 10 µm of Travel per Division
- Spherical Tip Minimizes Positioning Alignment Errors
- Available With or Without 5/64" (2.0 mm) Hex on the End
151-411ME-H
5/64" Hex
Application Idea
The XR50P Quick Connect Translation Stage
incorporates the 151-411ME-H Micrometer.
Please Wait
| Item # | 151-411ME | 151-411ME-H |
|---|---|---|
| Travel Range | 50.00 mm | |
| Graduation | 10 µm per Division | |
| Distance per Rev | 0.5 mm | |
| Barrel Diameter | 3/8" (9.5 mm) | |
| Hex | N/A | 5/64" (2.0 mm) |
| Load Capacity | 4 kg (Max) | |
| Scale Surface | Hard-Chrome Plating | |
特長
- 確度を高めるクロムメッキ仕上げスピンドル
- 刻み目付き調整ノブ
- 標準のØ9.5 mm取付けバレル
- 確度の高いアライメントのための刻印目盛
- 2 mmの六角溝付きタイプもご用意
こちらでご紹介しているマイクロメータは移動範囲が50.00 mm、10 µm単位の目盛が刻印されています。151-411ME-Hは、2 mmの六角溝が付いているので、スペースが限られている環境でもお使いいただけます。
スピンドル先端が球面で、接点が1つなのでアライメント誤差を最小限に抑えます。 当社では多くの標準製品にこのマイクロメータを組み込むことが可能です。詳細は当社までお問い合わせください。また、バレルの直径は、バレルアダプタRBA1を使用することによって12.7 mm(1/2インチ)に変更することも可能です。
Click to Enlarge

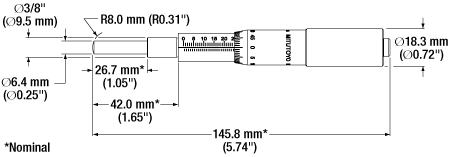

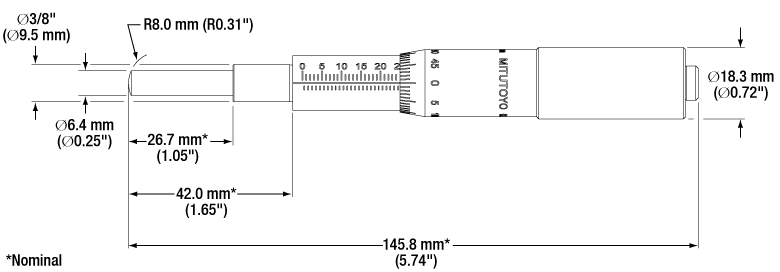

151-411ME(-H)
Click to Enlarge
型番の末尾に-Hが付いているマイクロメータには六角溝が付いています。
| Posted Comments: | |
Kaveri Jagtap
(posted 2023-02-03 16:59:47.75) Hello there,
i wanted to ask if i can attach this to XYZ stage MBT616D provided by the thorlabs to get higher motion range?
best,
Kaveri cdolbashian
(posted 2023-02-17 11:38:09.0) Thank you for reaching out to us with this inquiry Kaveri. Unfortunately the actuator is not the only thing limiting the travel range of this device, and thus a simple actuator replacement will not change the max travel in a way which you envision. I have contacted you directly to discuss possible alternatives. Adam
(posted 2010-04-06 09:42:04.0) A response from Adam at Thorlabs to neili: I have spoken to our Thorlabs France office and they will send you a quote immediately. |
